《电机学》仿真大作业
|
仿真案例名称
|
|
|
异步电动机变频调速的
|
|
|
|
|
MATLAB/Simulink仿真
|
异步电动机变频调速的MATLAB/Simulink仿真
目录
《电机学》仿真大作业
异步电动机变频调速的MATLAB/Simulink仿真
一、
二、 异步电动机运行原理
五、 仿真

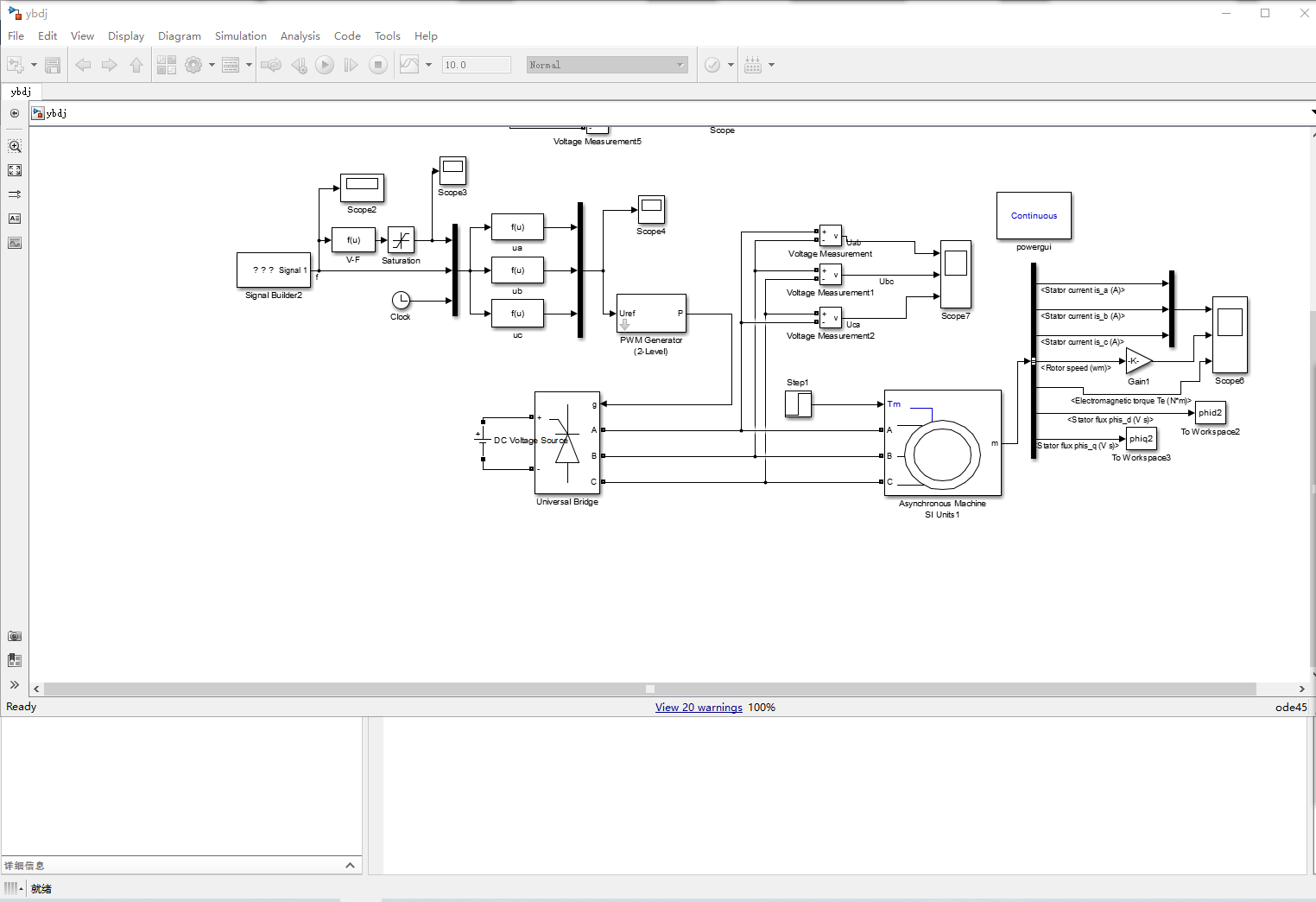

2、异步电动机调速系统的仿真模型
plot(phid , phiq)
六、 实验结果分析
七、 异步电动机变频器直接起动仿真实验

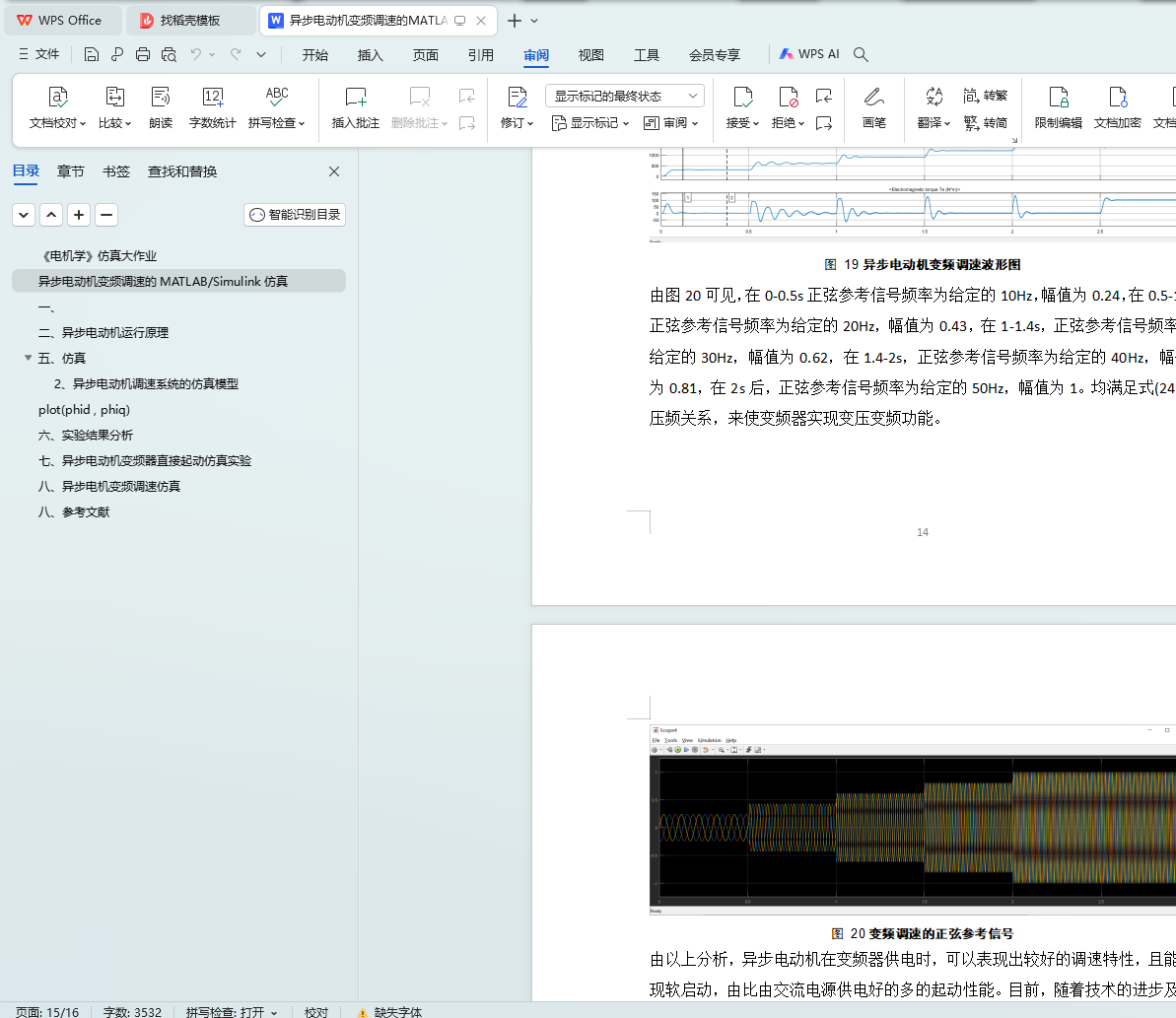

八、 异步电机变频调速仿真
八、参考文献
一、

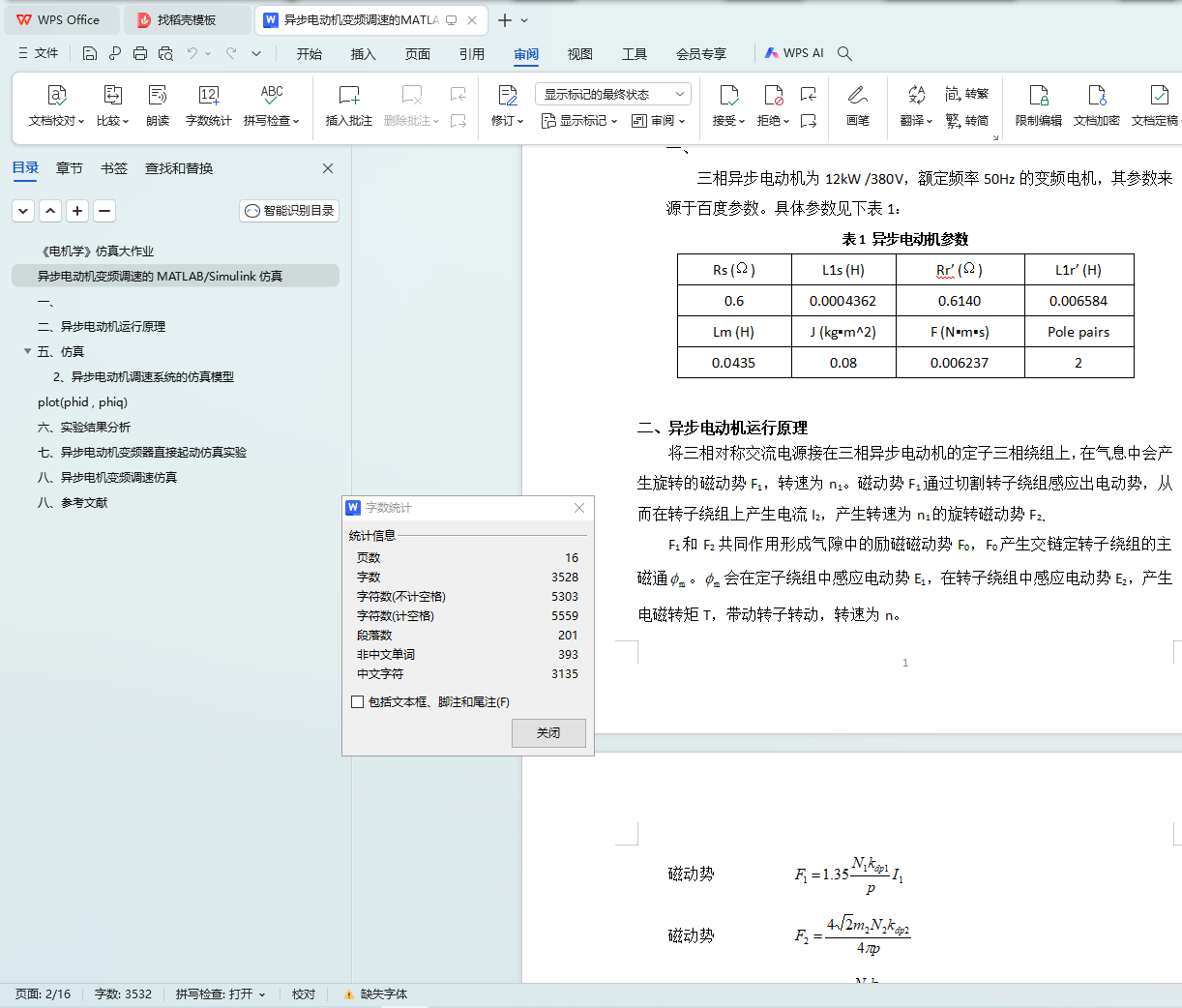

三相异步电动机为12kW /380V，额定频率50Hz的变频电机，其参数来源于百度参数。具体参数见下表1：
表1 异步电动机参数
|
Rs (Ω)
|
L1s (H)
|
Rr’ (Ω)
|
L1r’ (H)
|
|
0.6
|
0.0004362
|
0.6140
|
0.006584
|
|
Lm (H)
|
J (kg▪m^2)
|
F (N▪m▪s)
|
Pole pairs
|
|
0.0435
|
0.08
|
0.006237
|
2
|
二、异步电动机运行原理
将三相对称交流电源接在三相异步电动机的定子三相绕组上，在气息中会产生旋转的磁动势F1，转速为n1。磁动势F1通过切割转子绕组感应出电动势，从而在转子绕组上产生电流I2，产生转速为n1的旋转磁动势F2。
F1和F2共同作用形成气隙中的励磁磁动势F0，F0产生交链定转子绕组的主磁通
。
会在定子绕组中感应电动势E1，在转子绕组中感应电动势E2，产生电磁转矩T，带动转子转动，转速为n。
