目录
第一章 课程设计任务要求
1.1 任务一
1.2任务二
1.3任务三:设计风电场接入系统设计
第二章 10机39节点网络潮流计算

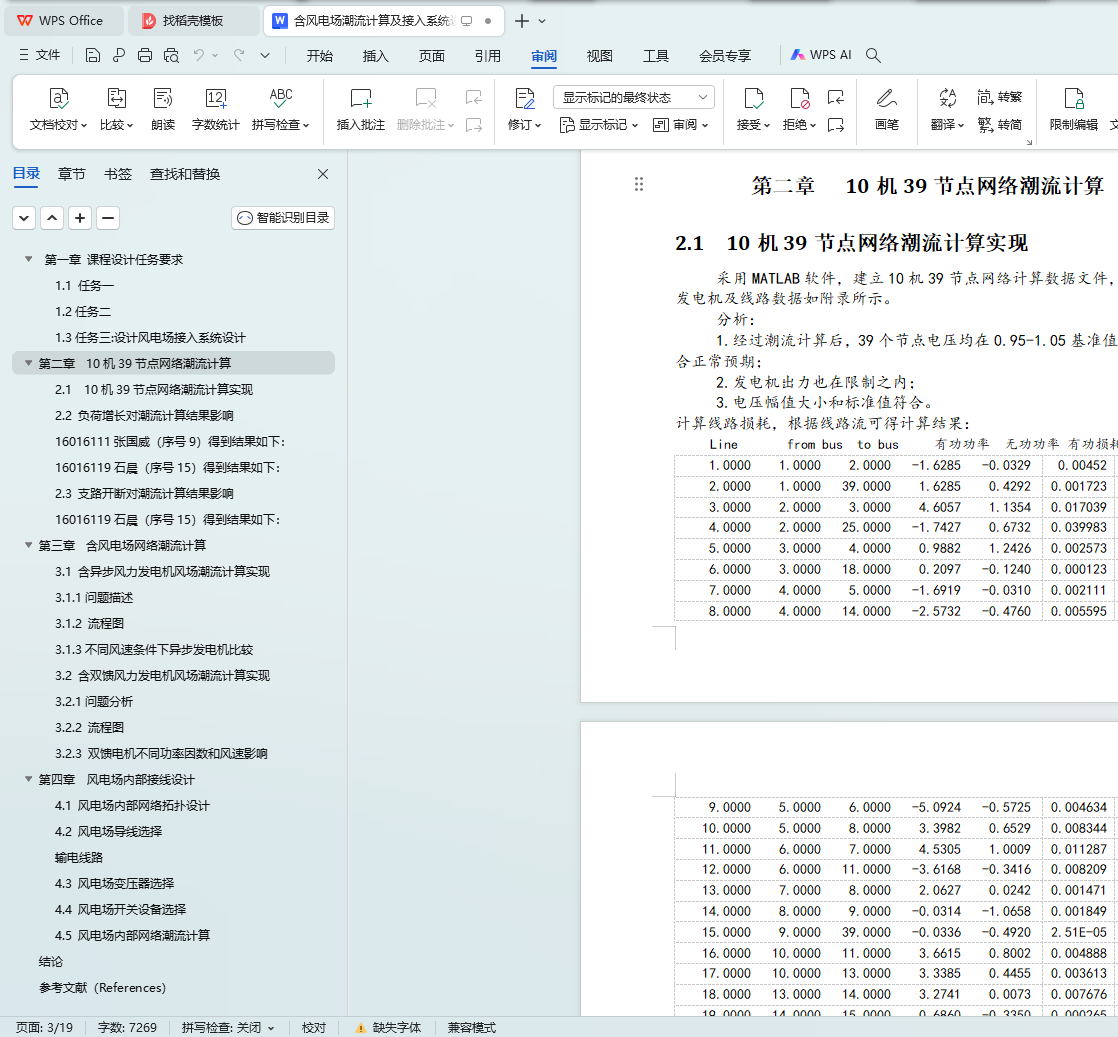

2.1 10机39节点网络潮流计算实现
2.2 负荷增长对潮流计算结果影响
2.3 支路开断对潮流计算结果影响
第三章 含风电场网络潮流计算
3.1 含异步风力发电机风场潮流计算实现
3.1.1问题描述

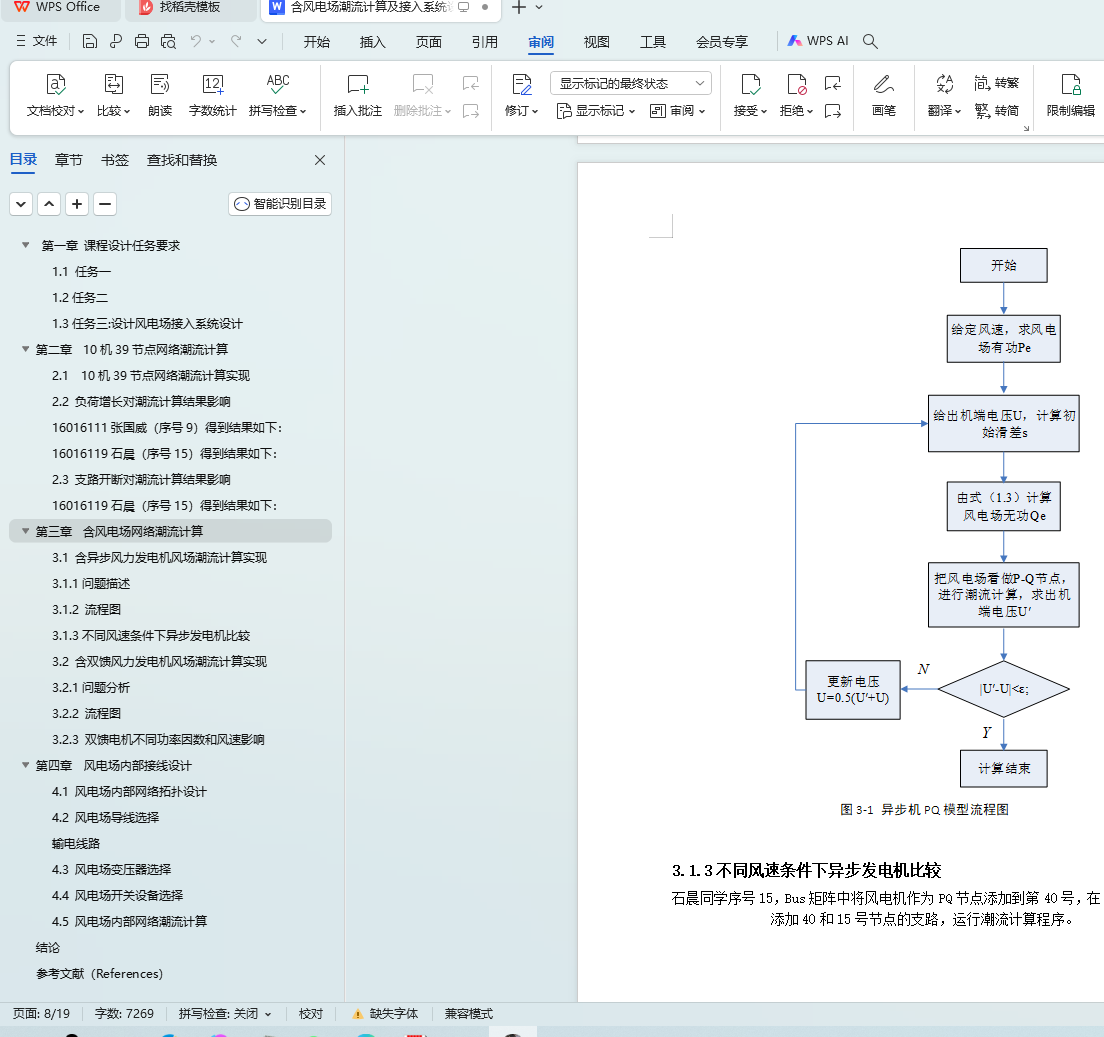

3.1.2 流程图
3.1.3不同风速条件下异步发电机比较
3.2 含双馈风力发电机风场潮流计算实现
3.2.1问题分析
3.2.2 流程图
3.2.3 双馈电机不同功率因数和风速影响
第四章 风电场内部接线设计

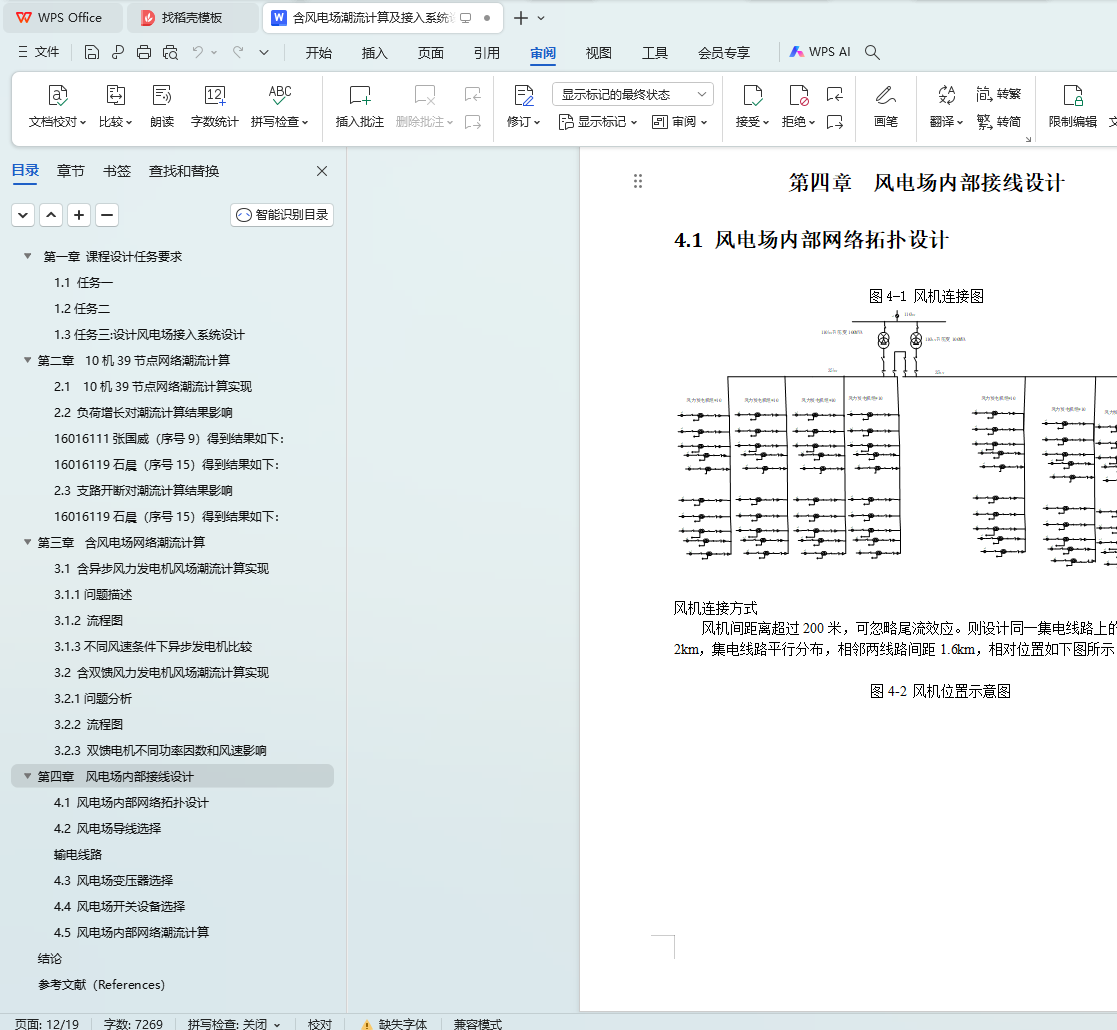

4.1 风电场内部网络拓扑设计

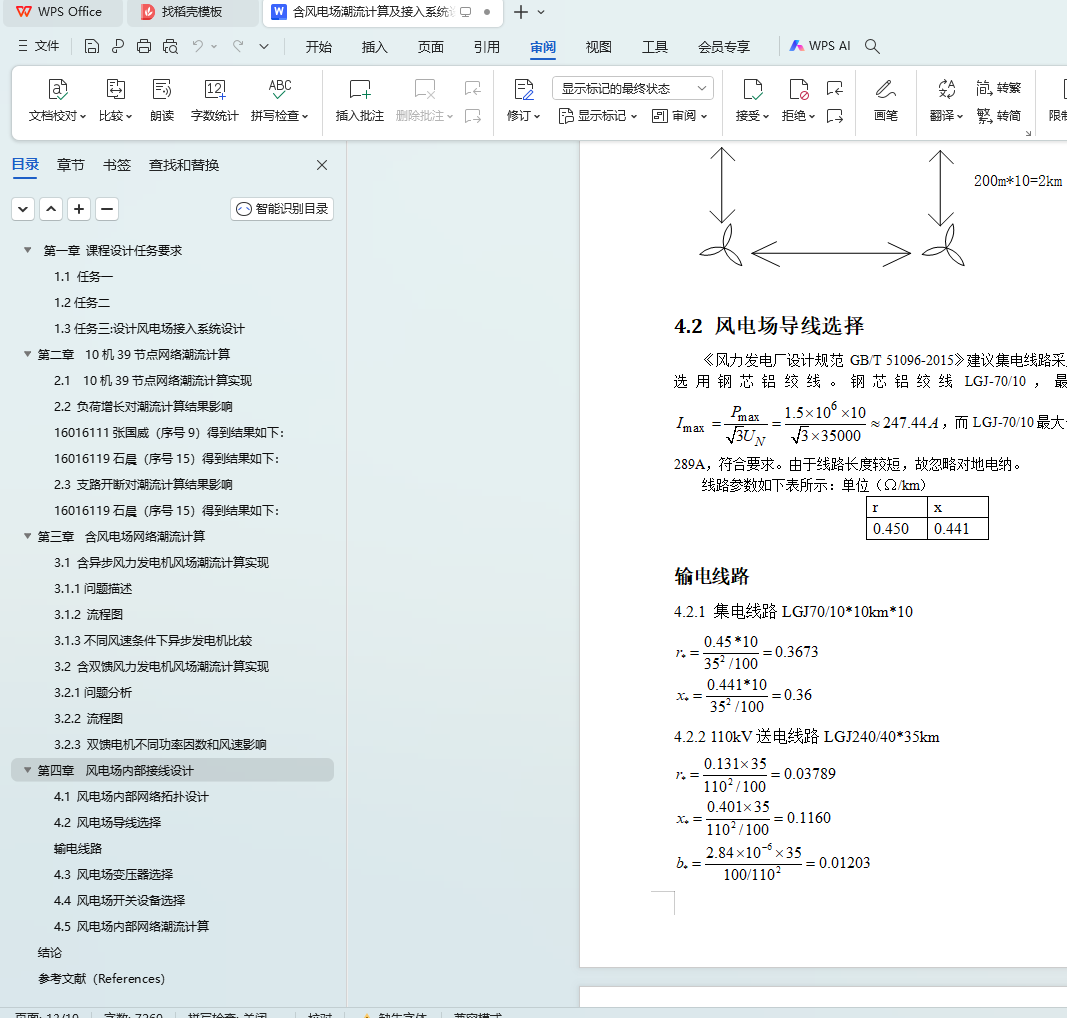

4.2 风电场导线选择
4.3 风电场变压器选择
4.4 风电场开关设备选择

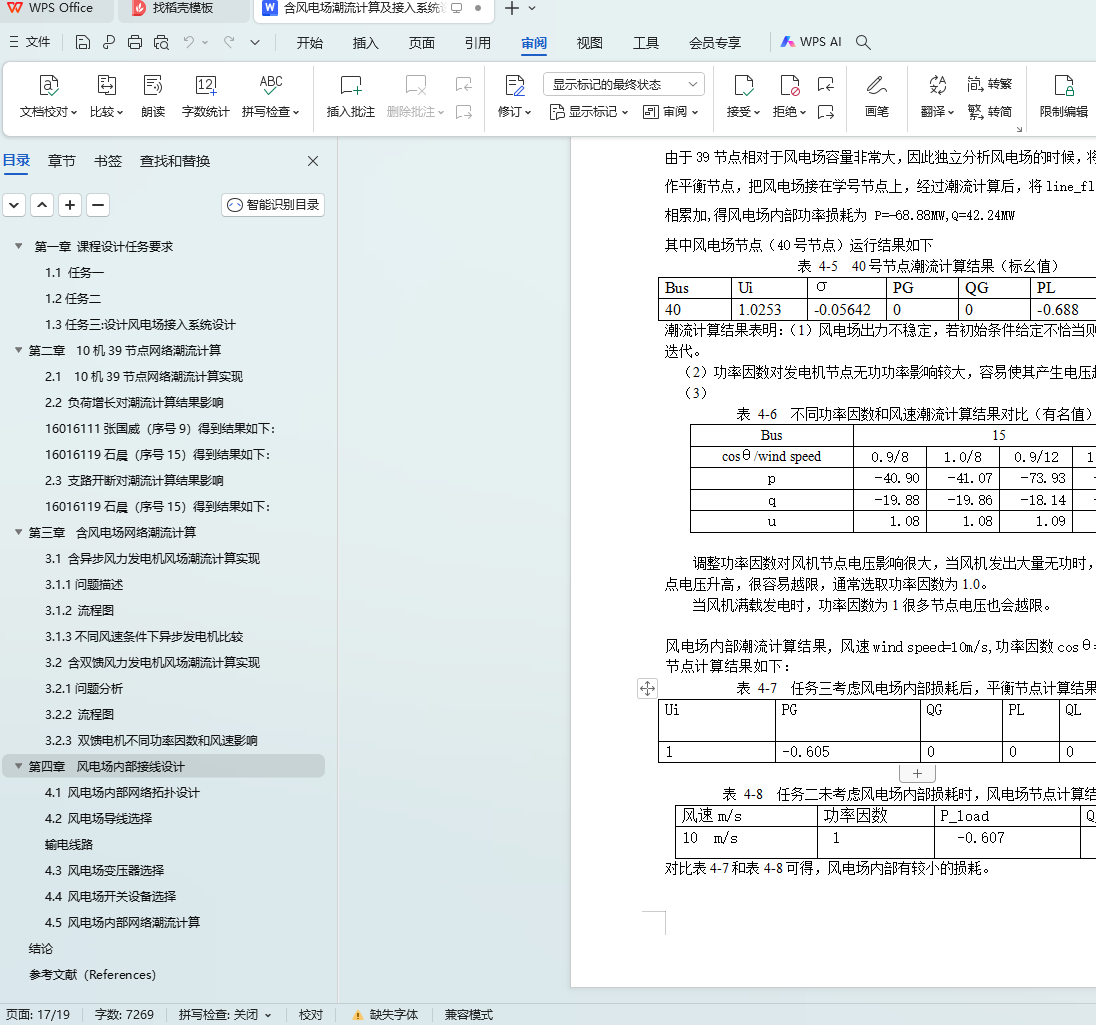

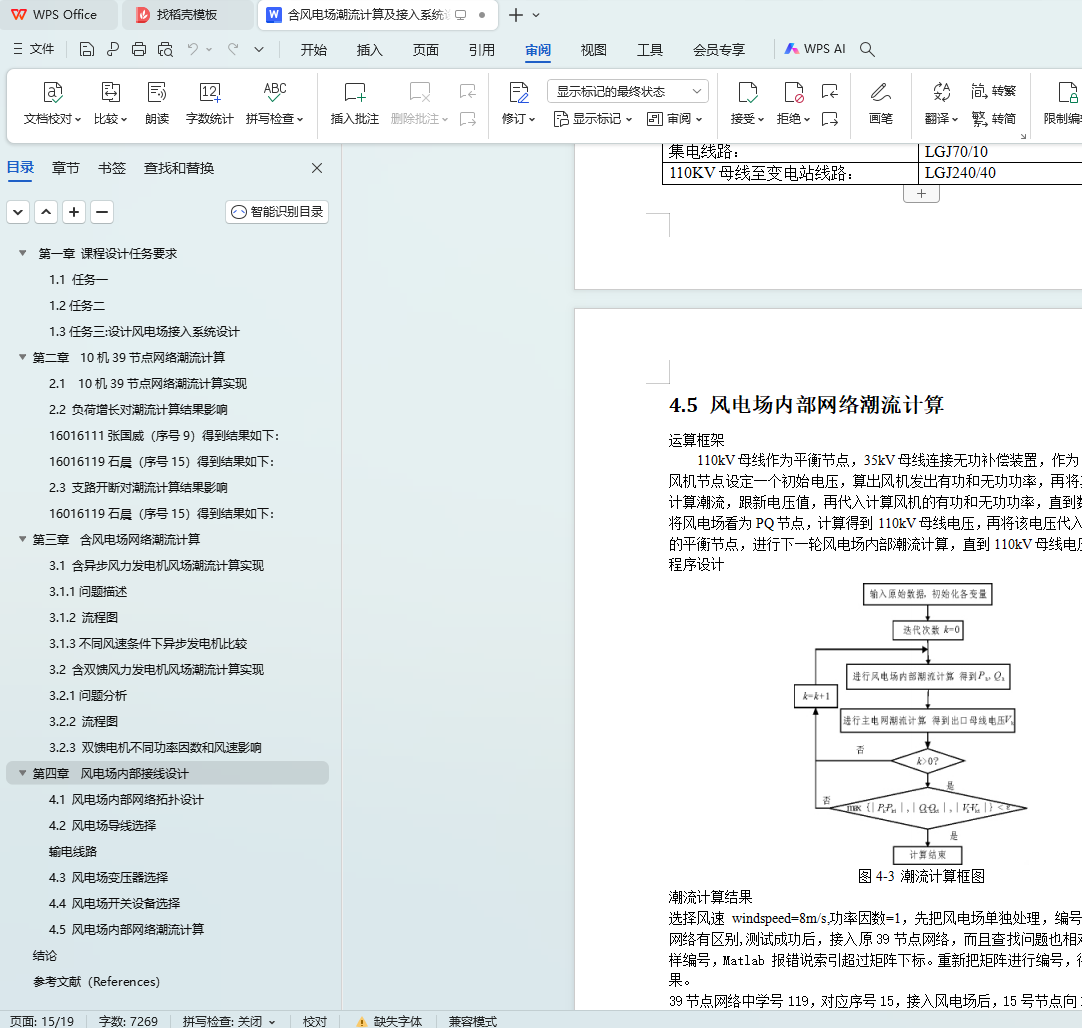

4.5 风电场内部网络潮流计算
结论
参考文献（References）
第一章 课程设计任务要求

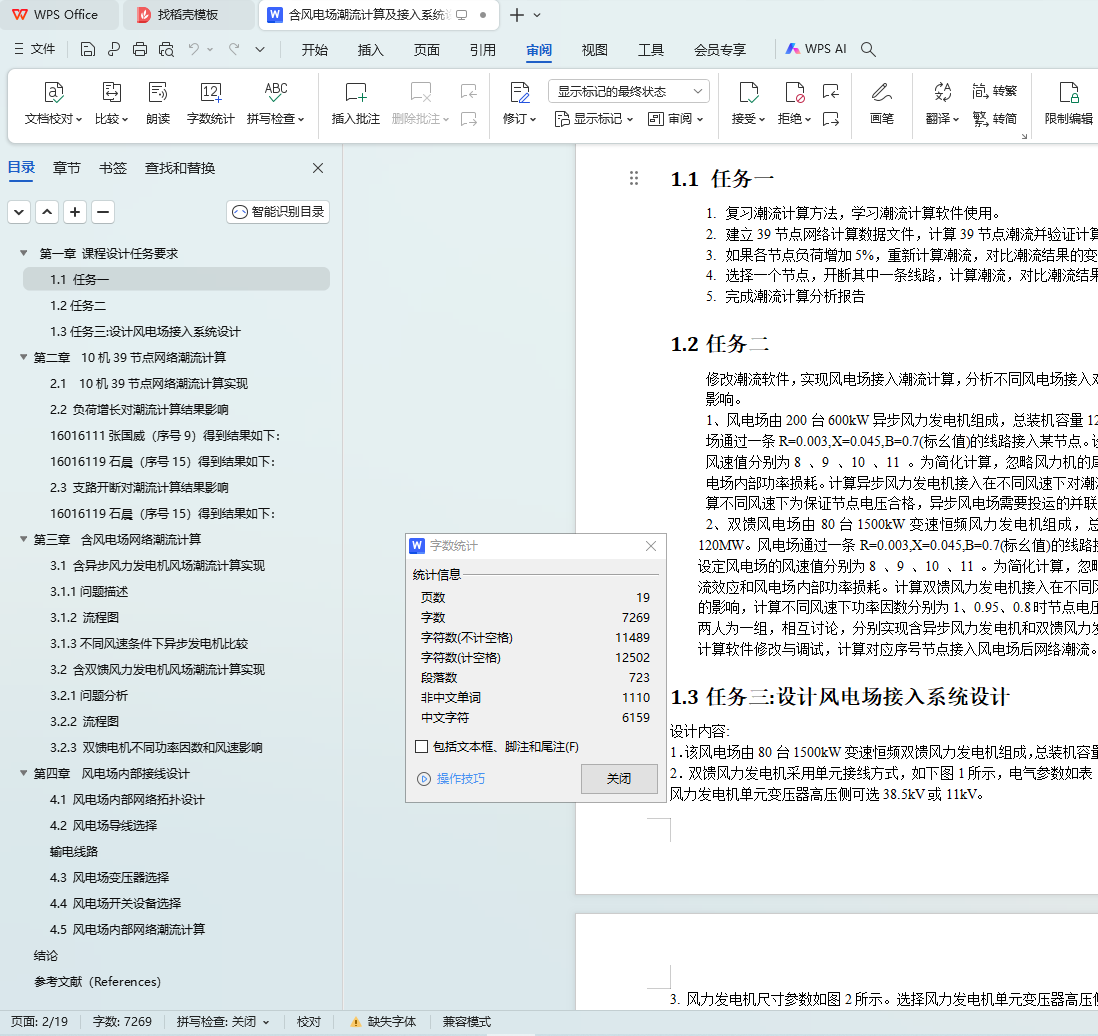

1.1 任务一
1. 复习潮流计算方法，学习潮流计算软件使用。
2. 建立39节点网络计算数据文件，计算39节点潮流并验证计算的正确性。
3. 如果各节点负荷增加5%，重新计算潮流，对比潮流结果的变化。
4. 选择一个节点，开断其中一条线路，计算潮流，对比潮流结果。
5. 完成潮流计算分析报告
1.2任务二
修改潮流软件，实现风电场接入潮流计算，分析不同风电场接入对网络潮流的影响。
1、风电场由200台600kW异步风力发电机组成，总装机容量120MW。风电场通过一条R=0.003,X=0.045,B=0.7(标幺值)的线路接入某节点。设定风电场的风速值分别为8 、9 、10 、11 。为简化计算，忽略风力机的尾流效应和风电场内部功率损耗。计算异步风力发电机接入在不同风速下对潮流的影响，计算不同风速下为保证节点电压合格，异步风电场需要投运的并联电容器容量。
2、双馈风电场由80台1500kW变速恒频风力发电机组成，总装机容量为120MW。风电场通过一条R=0.003,X=0.045,B=0.7(标幺值)的线路接入某节点。设定风电场的风速值分别为8 、9 、10 、11 。为简化计算，忽略风力机的尾流效应和风电场内部功率损耗。计算双馈风力发电机接入在不同风速下对潮流的影响，计算不同风速下功率因数分别为1、0.95、0.8时节点电压变化。
两人为一组，相互讨论，分别实现含异步风力发电机和双馈风力发电机的潮流计算软件修改与调试，计算对应序号节点接入风电场后网络潮流。
1.3任务三:设计风电场接入系统设计
设计内容:
1．该风电场由80台1500kW变速恒频双馈风力发电机组成，总装机容量为120MW。
2．双馈风力发电机采用单元接线方式，如下图1所示，电气参数如表1所示。双馈风力发电机单元变压器高压侧可选38.5kV或11kV。
3. 风力发电机尺寸参数如图2所示。选择风力发电机单元变压器高压侧母线电压，设计风电场内部拓扑接线方式，并选择风电场内部拓扑接线电缆。
高压侧：38.5或11kv
4．确定待建风电场变电所电气主接线，主变压器台数、容量、型号，断路器、隔离开关、母线、电流互感器、电压互感器等设备。
5．待建风电场经35km 110kV线路接入选定变电站110kV母线，选择线路型号。
6. 计及风电场接入系统电气接线，计算潮流，验证设计结果的可行性。
设计成果:
1. 设计说明书一份
（1） 说明要求书写整齐，条理分明、表达正确、语言简洁。
（2） 扼要阐明设计内容、论证各设计内容的最终成果并附必要图表。
2. 计算书一份
（1） 计算书内容：为各设计内容最终成果的确定提供依据所进行的技术分析、论证和定量计算，如供电线路导线的选择、电气设备的选择的设想等。
（2） 计算书要求：计算无误，分析论证过程简单明了，各设计内容结果列表汇总。
3. 图纸：要求用标准符号绘制，布置匀称、设备图形按比例大小合适，清晰美观。
（1） 风电场变电所主接线图一张
