3设计问题二：基于高级语言源程序格式处理工具

3.1 问题概述

在计算机科学中，抽象语法树（abstract syntax tree或者缩写为AST），是将源代码的语法结构的用树的形式表示，树上的每个结点都表示源程序代码中的一种语法成分。之所以说是“抽象”，是因为在抽象语法树中，忽略了源程序中语法成分的一些细节，突出了其主要语法特征。

抽象语法树(Abstract Syntax Tree ,AST)作为程序的一种中间表示形式,在程序分析等诸多领域有广泛的应用.利用抽象语法树可以方便地实现多种源程序处理工具,比如源程序浏览器、智能编辑器、语言翻译器等。

在《高级语言源程序格式处理工具》这个题目中，首先需要采用形式化的方式，使用巴克斯（BNF）范式定义定义高级语言的词法规则（字符组成单词的规则）、语法规则（单词组成语句、程序等的规则）。再利用形式语言自动的的原理，对源程序的文件进行词法分析，识别出所有单词；使用编译技术中的递归下降语法分析法，分析源程序的语法结构，并生成抽象语法树,最后可由抽象语法树生成格式化的源程序。

3.2 实现的基本原理和方法

由源程序到抽象语法树的过程，逻辑上包含2个重要的阶段，一是词法分析，识别出所有按词法规则定义的单词；二是语法分析，根据定义的语法规则，分析单词序列是否满足语法规则，同时生成抽象语法树。

词法分析的过程，就是在读取源程序的文本文件的过程中，识别出一个个的单词。在词法分析前，需要先给每一类单词定义一个类别码（用枚举常量形式），识别出一个单词后，即可得到该单词的类别码和单词自身值（对应的符号串）。实现词法分析器的相关技术是采用有穷自动机的原理，例如：用EBNF表示的标识符：

<标识符>：：=字母{字母|数字}

<整数>：：=数字 {数字}

对应的确定有穷自动机DFA如图3.1所示。其中带圆圈的数字表示状态，双箭头指向的状态0为开始状态，环形的数字表示结束状态。在DFA中，从开始状态开始进行单词的识别，一个状态识别到一个符号后转移到下一个状态，，一旦到达结束状态，成功的识别出一个单词。

图3.1识别标识符和整数的DFA

根据图3.1所示的DFA，很容易得到识别标识符和整数的算法流程，如图3.2所示，别出的单词类别码为kind，自身值为w。

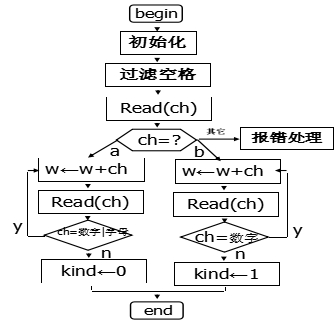

图3.2识别标识符和整数的算法流程图

如何来识别特定语言的所有单词，详见《综合程序设计课程设计指导-源程序格式处理》。

语法分析的过程，建议采用的实现方法是编译技术中的递归下降子程序法，递归下降子程序法是一种非常简洁的语法结构分析算法，基本上是每个语法成分对应一个子程序，每次根据识别出的前几个单词，明确对应的语法成分，调用相应子程序进行语法结构分析。例如在分析语句的语法结构时，当识别出单词if 后，进行条件语句的处理，同时生成的子树根结点对应条件语句。处理时，首先调用表达式的子程序，得到表达式子树的根指针T1；再递归调用语句处理部分，得到if子句的子树根指针T2；再看随后的单词，如果不是else，就表示是一个if语句，条件语句子树的根结点标记为“IF语句”，有2棵子树，对应T1和T2；如果随后的单词是else，就再递归调用语句处理部分，得到else子句的子树根指针T3；最后分析出的是一个if-else语句，条件语句子树的根结点标记为“IF_ELSE语句”，有3棵子树，对应T1、T2和T3。按此处理流程，对给定条件语句： if (a>b) m=a; else m=b；分析后生成的抽象语法树形式如图3.3所示。

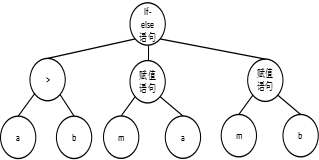

图3.3 if-else语句的抽象语法树

在《综合程序设计课程设计指导-源程序格式处理》中，首先使用巴克斯（BNF）范式定义定义了一个简单的语言，给出了各个语法成分的处理流程框架作为实验的参考。

3.3 功能要求

1. 语言定义

选定C语言的一个子集，要求包含：

（1）基本数据类型的变量、常量，以及数组。不包含指针、结构，枚举等。

（2) 双目算术运算符（+-*/%），关系运算符、逻辑与（&&）、逻辑或（||）、赋值运算符。不包含逗号运算符、位运算符、各种单目运算符等等。

（3）函数定义、声明与调用。

（4）表达式语句、复合语句、if语句的2种形式、while语句、for语句，return语句、break语句、continue语句、外部变量说明语句、局部变量说明语句。

（5）编译预处理（宏定义，文件包含）

（6）注释（块注释与行注释）

2. 单词识别

设计DFA的状态转换图（参见实验指导），实验时给出DFA，并解释如何在状态迁移中完成单词识别（每个单词都有一个种类编号和单词的字符串这2个特征值），最终生成单词识别（词法分析）子程序。

注：含后缀常量，以类型不同作为划分标准种类编码值，例如123类型为int，123L类型为long，单词识别时，种类编码应该不同；但0x123和123类型都是int，种类编码应该相同。

3. 语法结构分析

（1）外部变量的声明；

（2）函数声明与定义；

（3）局部变量的声明；

（4）语句及表达式；

（5）生成（1)-(4) （包含编译预处理和注释）的抽象语法树并显示。

4. 按缩进编排生成源程序文件。

3.4 实现与评测说明

实验部分按阶段进行检查评分，检查时，要求同学们自行准备好测试用例，可以不必考虑测试的源程序文件功能意义，以测试用例能覆盖全部任务要求为准。即:自行设计的测试用例务必反映系统的功能(含异常情况处理)，用例未能反映的功能，视同未实现情况评定。

（1）识别语言的全部单词。（50%）。

要求测试用例包含所有种类的单词，测试用例中没有出现的单词种类视作没有完成该类单词的识别。由于每类单词有一个种类编码（参见实验指导书用枚举常量定义），可以将识别出来的单词按种类编码进行排序显示，这样既能方便自己的调试，也能方便检查。注意相同种类编码的多种形式，都应该包含在测试用例中，例如类型为int的常量，有三种形式0123、123、0x123。

报错功能，指出不符合单词定义的符号位置。测试文件中不必包含错误符号，检查时由老师随机修改测试文件，设置错误，检查报错功能是否实现。

（2）语法结构分析与生成抽象语法树。（40%）。

要求测试用例包含函数声明，定义、表达式（各种运算符均在某个表达式中出现）、所有的语句，以及if语句的嵌套，循环语句的嵌套。测试用例中没有出现的语句和嵌套结构，视作没有完成该种语法结构的分析。

报错功能，指出不符合语法规则的错误位置。测试文件中不必包含错误语句等，检查时由老师随机修改测试文件，设置错误，检查报错功能是否实现。

显示抽象语法树，要求能由抽象语法树说明源程序的语法结构，这也是检查时验证语法结构分析正确性的依据。

（3）缩进编排重新生成源程序文件（10%）。对（2）的测试用例生成的抽象语法树进行先根遍历，按缩进编排的方式写到.c文件中，查看文件验证是否满足任务要求。

实现语法结构分析时，不局限使用递归下降子程序法，但不能使用工具自动生成单词识别和语法结构分析的程序。

3.5参考文献

[1] 王生原，董渊，张素琴，吕映芝等. 编译原理（第3版）. 北京：清华大学出版社. 前4章

[2] 严蔚敏等. 数据结构(C语言版). 北京：清华大学出版社
