果园开沟机设计

前 言

近年来，新疆地区林果业的发展势头强劲，随着林果业种植面积的不断扩大，新疆地区林果种植机械化的需求也日益突显。在果树管理上，施肥是一项作业量大、劳动强度大的工作。传统的施肥方法，尤其是施用有机肥时，需在每棵果树两侧、根系集中分布层挖沟或挖坑施肥。这种方法人工作业非常困难，果农劳动强度大，生产效率低，而且肥料的利用率不高，迫切要求通过机械化来代替繁重的体力劳动。因此研究果园施肥所需的开沟机，对新疆地区林果业的高效、持续发展具有重要意义。

开沟机是一种由动力驱动的土壤耕作机械，它的种类有很多，有圆盘式、犁铧式（这种开沟机结构简单，工作可靠，零部件少，单位功率低，生产率高，作业成本低，开沟深度为30-80厘米。缺点是机体笨重，牵引阻力大，犁铧入土后土垡随翻土板曲面上升，翼板将土推向两侧，侧压板将沟壁压紧，形成梯形断面的沟）、链齿式（它是由链条带动多片铲高速小厚度切削，主机低速前进，实现连续挖掘作业。该机进行挖土工作时，将土带到沟面上，并挤向两侧，螺旋叶片形状的排土轮由链轮驱动，向两侧分土，清沟器端部设有浮动刮铲，可将散土收回刀铲处，刮平沟底）、螺旋式（该开沟机在开沟过程中切削、提升、抛散一次完成，结构简单，对不同土质的适应性强。）等。本文设计的是圆盘式的开沟机，它的耕作部件是旋转刀盘，是由多把旋耕机刀片在刀盘和轴上排列而成，以此来满足农艺上对沟深和沟宽的要求。圆盘开沟机按动力配套主要有与大中小型拖拉机配套的开沟机以及与手扶拖拉机配套的小型开沟机。本设计是小型拖拉机与开沟机配套的小型开沟机。机具与轮式拖拉机三点悬挂挂接，由后动力输出轴利用齿轮传动，从而带动开沟机旋转刀盘旋转。刀盘上的旋转弯刀切削土壤将其前抛并一次破碎，当被切削土壤落在开沟盘上时，会再次碰到尾随而至的旋转弯刀。在土壤自身重力、离心惯性力、支持力等作用下朝沟两边的前方和横向抛送，抛送的过程中一部分土壤颗粒碰撞到刀盘正上方的曲目挡泥板，产生三次碎土，最后落到沟的两边，完成开沟切土、抛土、碎土等一系列工作过程。其中由削壁刀保证沟壁的平整一致，由铲刀清除沟内余土，保证沟底平整。该开沟机一机多用，除可用于果园开施肥沟外，还可用于农田的开沟作业。机具结构简单、操作方便、可靠、生产效率高、成本低。

我国是农业大国，开沟机又是常用的农业机械，果树施肥机械化需求越来越强烈．而果园施肥机械化在很大程度上依赖于开沟机的发展。因此，对开沟机的开发研究具有现实意义。为了促进驱动型开沟机械的发展，本人选择了果园开沟机作为自己的毕业设计课题，借鉴了不少知名学者的重要研究成果书写成文。由于资料搜集的局限性和自己的水平有限，错误和不足之处在所难免，希望各位老师批评指正。

目 录

1绪论

1.1选题的意义和目的

1.2开沟机在国内外的研究现状

1.2.1国外施肥开沟机研究现状

1.2.2国内施肥开沟机研究现状

1.2.3新疆果园施肥开沟机研究、推广现状

1.3本课题需重点研究的关键问题

2开沟机类型、传动形式、刀轴转速的选择

2.1开沟机类型的选择

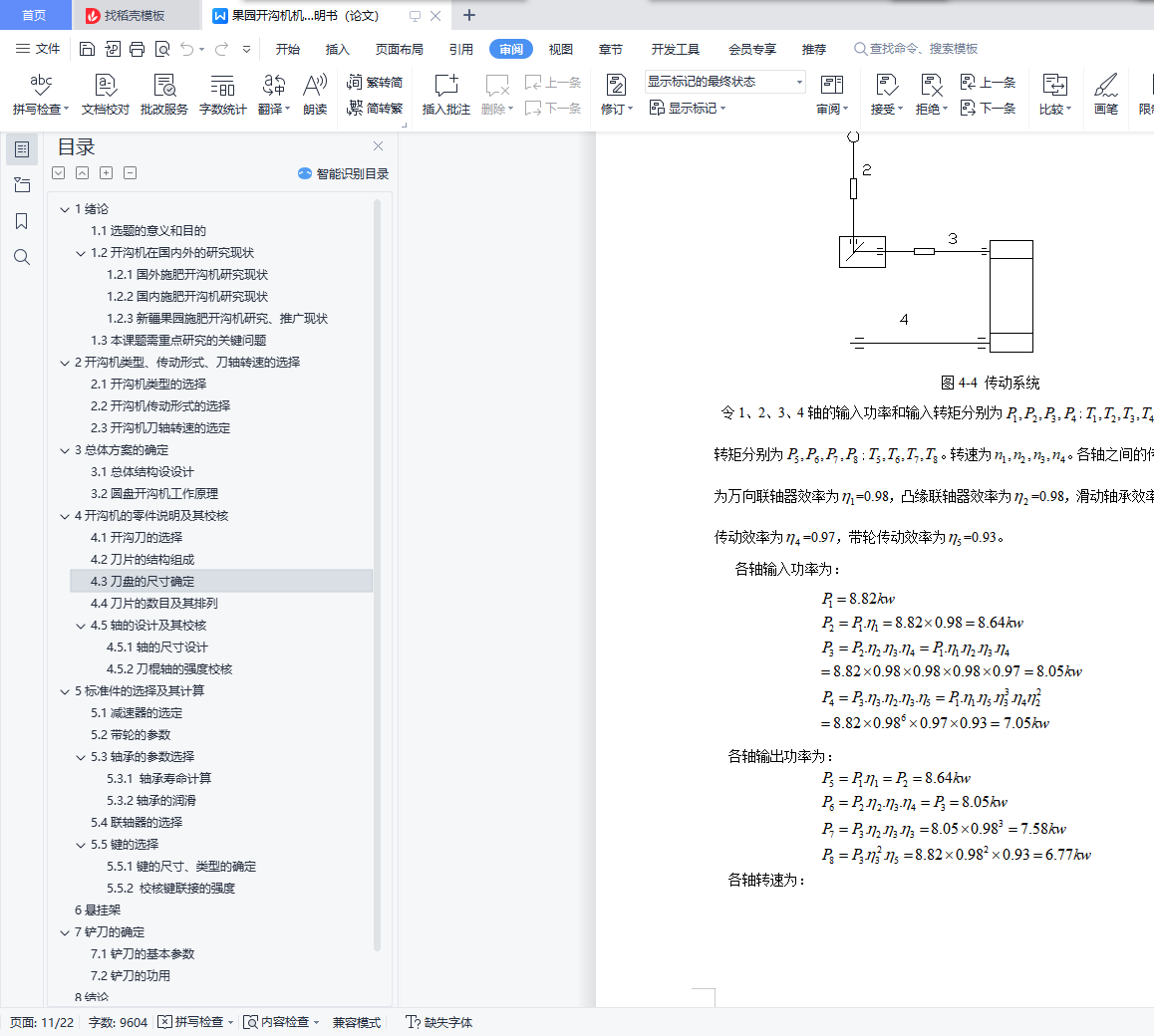

2.2开沟机传动形式的选择

2.3开沟机刀轴转速的选定

3总体方案的确定

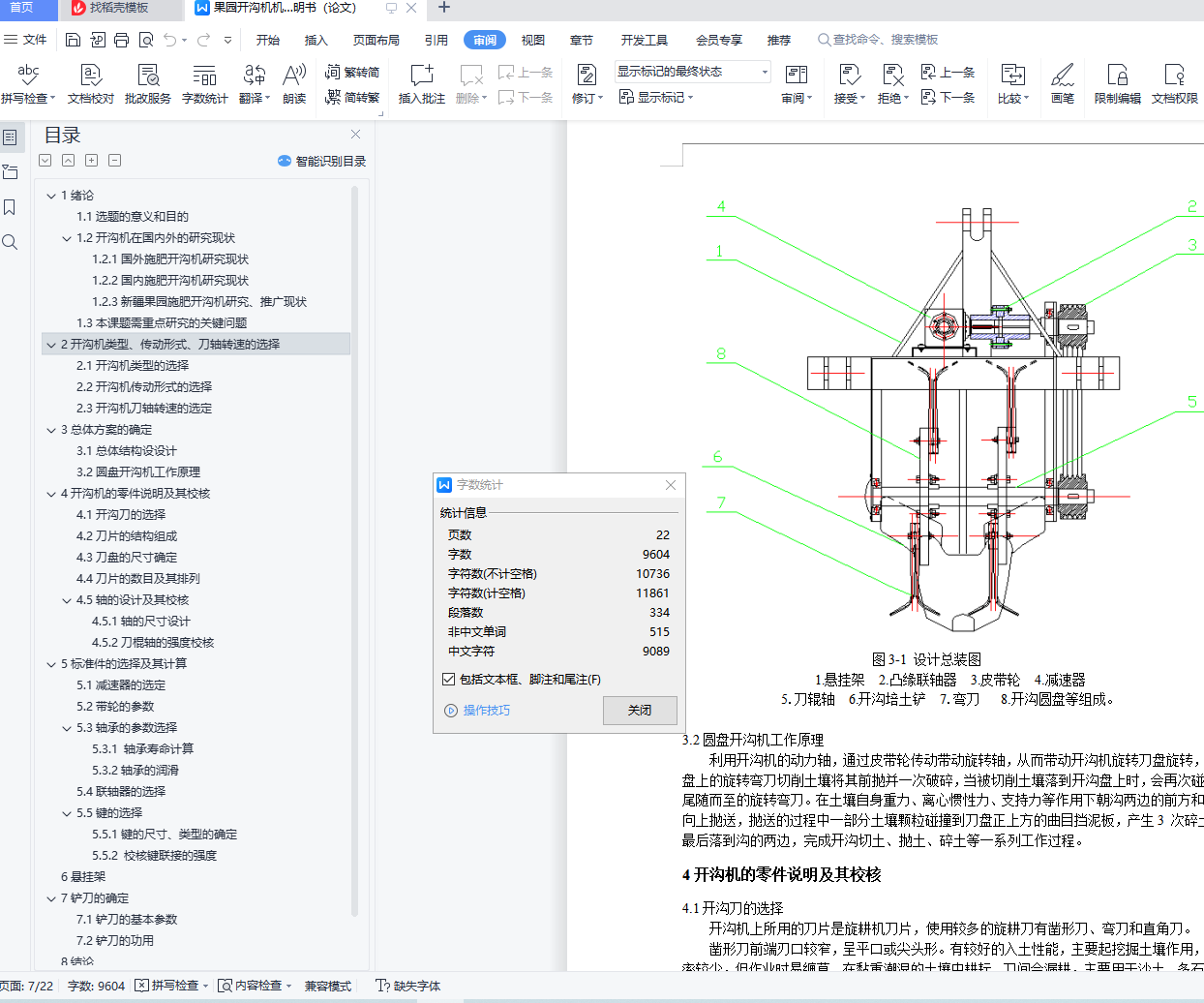

3.1总体结构设设计

3.2圆盘开沟机工作原理

4开沟机的零件说明及其校核

4.1开沟刀的选择

4.2刀片的结构组成

4.3刀盘的尺寸确定

4.4刀片的数目及其排列

4.5轴的设计及其校核

4.5.1轴的尺寸设计

4.5.2刀棍轴的强度校核

5标准件的选择及其计算

5.1减速器的选定

5.2带轮的参数

5.3轴承的参数选择

5.3.1 轴承寿命计算

5.3.2轴承的润滑

5.4联轴器的选择

5.5键的选择

5.5.1键的尺寸、类型的确定

5.5.2 校核键联接的强度

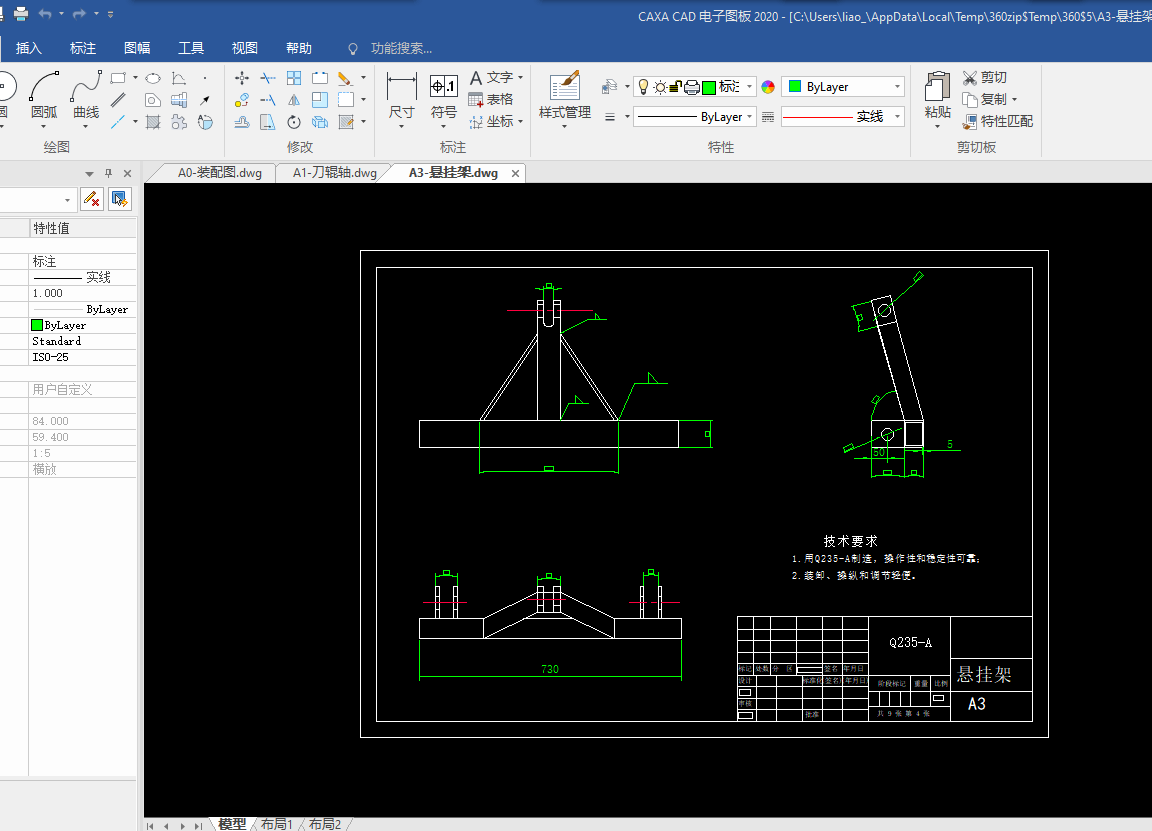

6悬挂架

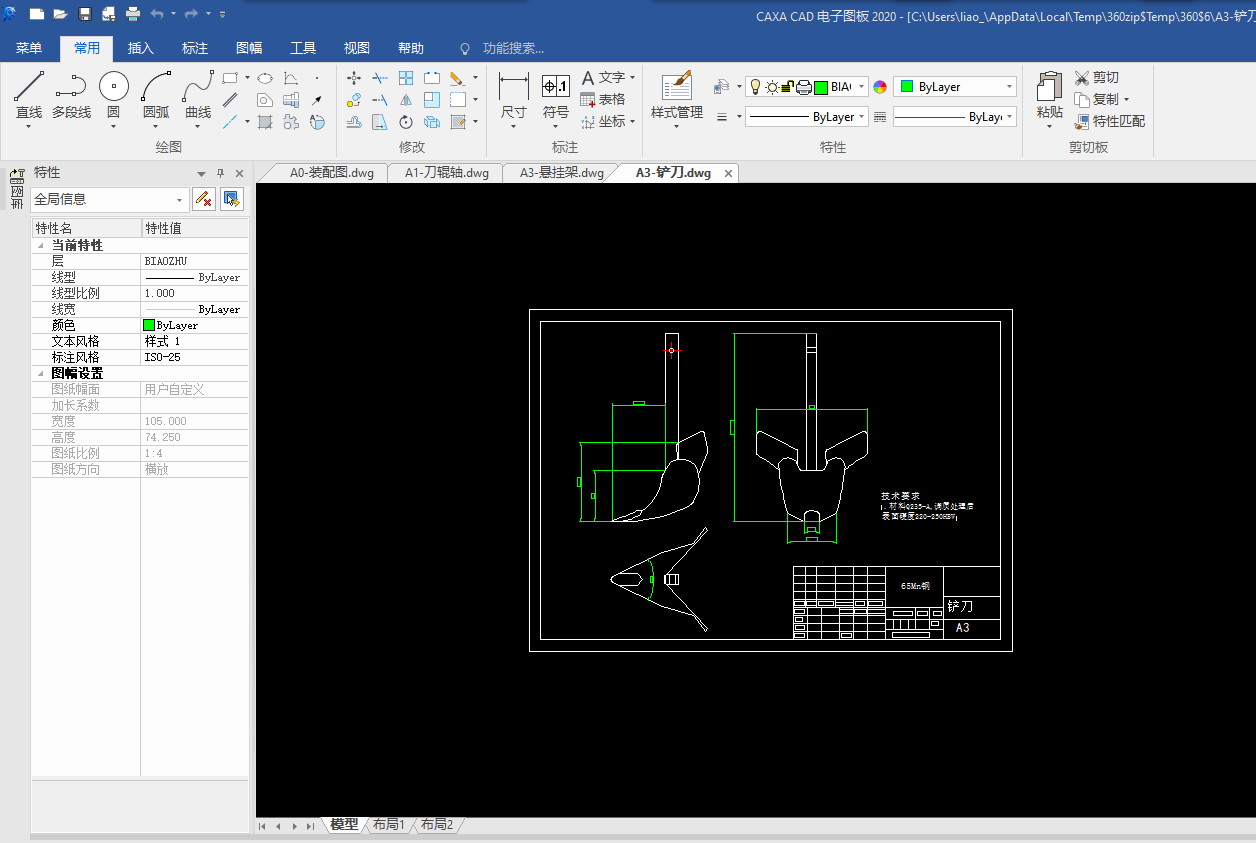

7铲刀的确定

7.1铲刀的基本参数

7.2铲刀的功用

8结论

致 谢

参考文献
