牛羊自动饲喂装置设计

纵观国内自动喂料机的发展历程，20世纪50年代，国内应用的主要是K型机械往复式自动喂料机，该机型结构简单，动力消耗较大，设备笨重，处理量小 且成间接成堆式不均匀给料；60年代出现了电磁振动自动喂料机，其主要利用电磁感应原理进行给料工作，具有处理能力大、结构紧凑、质量轻、可无级调速以及电耗 少等特点，然而该型自动喂料机局限于非防爆场合，并且不适合于密度较大矿石的给料工作；70年代末至80年代初，旨在改进电磁振动自动喂料机缺点的电机振动自动喂料机 应运而生，该机型结构简单，自动调节同步运动，但由于电机参振，使得该型自动喂料机在使用过程中出现电机寿命较短等一系列技术缺陷；，现有的连续自动喂料机在低噪音、低功耗、大运量和连续给料等方面都具有各自的优势和适用范围，不同的应用条 件对于自动喂料机的功能要求也不同，因此，自动喂料机在技术设计上更加具有针对性。

3、本选题研究的主要内容及写作大纲

1主要内容

1.1 自动喂料系统布局设计

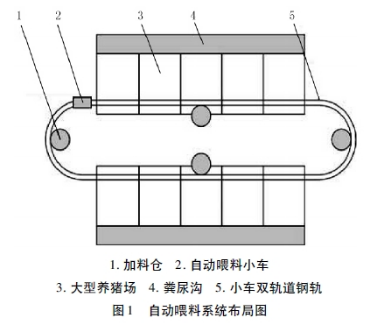

目前猪舍形式按屋顶分，有单坡式、双坡式等; 按墙的结构和有无窗户分开放式、半开放式和封闭式。开放式是3 面有墙1 面无墙，半开放式是3 面有墙1面半截墙，封闭式是4 面有墙，又可分为有窗和无窗两种。按猪栏排列分单列式、双列式和多列式［4］。该系统应用于双列有窗封闭式的猪舍，自动喂料小车采用轮轨式的结构，小车在双轨道钢轨上滑动喂料，其牵引力是靠前端车轮与钢轨之间的摩擦力提供的。双轨道钢轨架设于养猪场猪栏的上方位置，加料仓位于钢轨的周围，另外可以根据需要增加或减少加料仓的数目。系统布局如图1 所示。

1.2 自动喂料小车设计

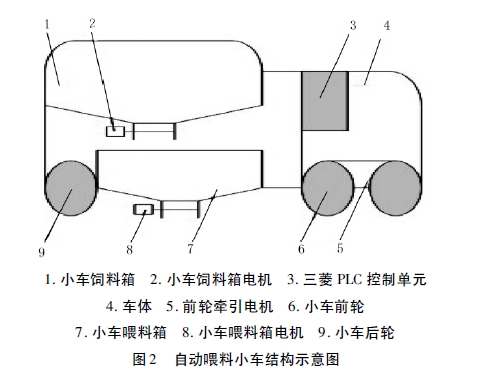

自动喂料小车采用轮轨式结构，车体转角处采用圆角过渡。本设计的自动喂料小车结构如图2 所示。小车前端包括三菱PLC 控制系统和1 台前轮牵引电机两部分。小车前轮牵引电机是小车动力的来源，牵引电机的启闭控制小车的前进喂料和后退加料。小车后端包括小车饲料箱、小车喂料箱、两台电机和小车后轮4部分。小车饲料箱的作用是将饲料暂时储存在小车中，需要喂料时饲料箱电机启动，饲料就通过饲料箱口加入到小车喂料箱中。小车喂料箱的作用是喂料时饲料先从饲料箱中加入到喂料箱中，然后喂料箱电机启动，饲料就从喂料箱口加入到猪圈里的食槽中。饲料箱和喂料箱分开设计是为了防止每个圈的喂料量波动范围过大，不会因为喂料量的不同而影响猪的生长，且分开设计能够更好地减少喂料过程中的饲料浪费现象，节约了成本。小车后轮只是起到辅助的作用，并没有动力。自动喂料小车的结构如图2 所示。

1.绪论

1.1自动喂料装置选题意义

1.2自动喂料装置内外发展状况

1.3自动喂料装置研究内容和方法

2. 自动喂料装置总体方案设计

2.1 总体设计要求

2.2 自动喂料装置小车总体结构

2.3 传动装置的结构

2.4 自动喂料装置小车车轮组安装结构

2.5自动喂料装置小车行走机构的设计

2.6选择车轮与轨道并验算其强度

2.7  运行阻力计算

2.8 选择电动机

2.9计算传动装置的运动参数和动力参数

2.10轴的设计与校核

3系统总体设计

3.1 总体思路

3.2 主电路设计

3.3 PLC选型

3.4 系统变量定义及分配表

3.5 PLC系统接线图

3.6系统软件设计

结论

参考文献

4、主要参考文献

［1］ 栾远达. 探讨我国生猪养殖业发展的新模式［J］. 肉类工业， 2008( 10) : 1 － 5.

［2］ 芦惟本，吴同山，邓志欢，等. 自动喂料系统推广仍需降低成本［J］. 猪业科学， 2008( 5) : 28 － 29.

［3］ 张春贤. 猪的全自动干饲料喂料系统［J］. 北京农机， 1990( 5) : 28 － 29.

［4］ 王影，牟金波，杨科会. 北方猪场建筑技术参数［J］. 养殖技术顾问， 2008( 5) : 30.

［5］ 廖常初. 可编程序控制器的编程方法与工程应用［M］. 重庆: 重庆大学出版社， 2001: 35 － 36.

［6］ 廖常初. FX 系列PLC 编程及应用［M］. 北京: 机械工业出版社， 2005.

[7] 闻邦椿. 机械设计手册（第5版）第1卷  机械工业出版社， 2010

[8] 王先逵. 机械制造工艺学[M] .北京：机械工业出版社，2004

[9] Handbook of Machine Tools Manfred weck[J] ,2005

[10]Boyes W E. Jigs and Fixture .America,SME[J],2006

5、完成措施及写作进度计划

完成措施

（1） 搜集资料，了解并掌握养殖场自动喂料装置结构和工作原理。

（2） 确定设计大体思路，撰写开题报告，要求完成具体的设计内容及计算。

（3） 根据设计任务书的要求，熟悉相关软件AutoCAD，确定设计方法及设计要点。按要求完成完整的设计计划及预期达到的结果，进行相关设计及计算。

（4） 对所设计养殖场自动喂料装置设计相关校核，准备相关资料。

（5） 对设计说明书初稿进行相关格式修改，对设计图纸并进行修改。

写作进度计划

2.15—3.15 理解和消化课题内容，完成课题的调研、开题报告、翻译、文献综的撰写等；

3.16—4.01 完成养殖场自动喂料装置设计方案；

4.02—4.15 完成养殖场自动喂料装置设计参数计算；

4.16—4.20 完成养殖场自动喂料装置设计各元件设计；

4.21—5.15 养殖场自动喂料装置设计装配图和主要零件图设计；

5.16—5.31 完成论文的撰写和答辩准备工作。
