2. CDM检查用户名长度（2-16字节）以及是否具有无效字符（0-9A-Za-z_之外的字符无效）

3. CDM向web返回创建用户失败的响应，原因为格式不正确

u 后置条件

无

3.3.1.5 修改用户-改密码

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起修改用户密码请求，携带用户名、新密码

2. CDM检查参数有效性和权限通过，更新用户密码

3. CDM向web返回修改密码成功的响应

u 后置条件

Web以此用户的新密码登录CDM成功，旧密码登录失败

3.3.1.6 删除用户

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起删除用户请求，携带用户名

2. CDM检查参数有效性和权限通过，删除用户信息

3. CDM向web返回删除用户成功的响应

u 后置条件

Web以被删除用户登录CDM失败

3.3.1.7 删除用户-无权限

u 前置条件

WEB以普通用户角色成功登录CDM

u 事件流

1. WEB发起删除用户请求，携带用户名

2. CDM检查当前用户权限失败

3. CDM向web返回删除用户失败的响应，原因为无权限

u 后置条件

Web以待删除用户登录CDM成功

3.3.1.8 删除用户-用户名不存在

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起删除用户请求，携带用户名

2. CDM检查用户名不存在

3. CDM向web返回删除用户失败的响应，原因为用户名不存在

u 后置条件

无

3.3.1.9 删除用户-资源未回收

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起删除用户请求，携带用户名

2. CDM检查该用户存在未删除的数据库表或者具有未回收的权限

3. CDM向web返回删除用户失败的响应，原因为存在未删除的表或未回收的权限

u 后置条件

无

3.3.1.10 查询用户列表

u 前置条件

WEB以管理员成功登录CDM

u 事件流

1. WEB发起查询用户列表请求

2. CDM查询用户列表

3. CDM向web返回用户列表

u 后置条件

Web在登录界面能够显示用户列表

3.3.2 数据管理

3.3.2.1 获取table列表

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB发起查询table列表请求

2. CDM查询用户可见的table列表

3. CDM向web返回table列表

u 后置条件

Web在界面中能够显示当前用户的table列表

3.3.2.2 获取view列表

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB发起查询view列表请求

2. CDM查询用户可见的view列表

3. CDM向web返回view列表

u 后置条件

Web在界面中能够显示当前用户的view列表

3.3.2.3 Table增删改查

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL发起table的创建、删除、表结构修改、表结构查询

2. CDM执行SQL

3. CDM向web返回执行结果

u 后置条件

Web在界面中能够显示SQL执行结果

3.3.2.4 查询表索引

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL查询指定表的索引

2. CDM执行SQL

3. CDM向web返回执行结果

u 后置条件

Web在界面中能够显示表的索引

3.3.2.5 创建/删除表索引

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL创建/删除指定表的索引

2. CDM执行SQL

3. CDM向web返回执行结果

u 后置条件

Web在界面中能够显示执行结果

3.3.2.6 数据增删改查

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL发起数据的插入、删除、更新和查询操作

2. CDM执行SQL

3. CDM向web返回执行结果

u 后置条件

Web在界面中能够显示SQL执行结果

3.3.2.7 SQL执行-无权限

u 前置条件

WEB以普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL对其他用户表进行数据的插入、删除、更新和查询操作

2. CDM执行SQL失败

3. CDM向web返回错误，原因为无权限

u 后置条件

Web在界面中能够显示错误提示

3.3.2.8 SQL执行-语法错误

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL对本用户表进行数据的插入、删除、更新和查询操作，SQL具有语法错误

2. CDM执行SQL失败

3. CDM向web返回错误，原因为语法错误

u 后置条件

Web在界面中能够显示错误提示

3.3.2.9 SQL执行-无可用数据库节点

u 前置条件

1. WEB以管理员/普通用户角色成功登录CDM

2. 宕掉CDM数据库节点

u 事件流

1. WEB通过SQL对本用户表进行数据的插入、删除、更新和查询操作

2. CDM执行SQL失败

3. CDM向web返回错误，原因为无可用数据节点

u 后置条件

Web在界面中能够显示错误提示

3.3.2.10 SQL执行-其他错误

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB通过SQL对本用户表进行数据的插入、删除、更新和查询操作，SQL可导致报错，例如主键冲突、表不存在、连接已断开等

2. CDM执行SQL失败

3. CDM向web返回错误，原因为数据库返回的错误

u 后置条件

Web在界面中能够显示错误提示

3.3.3 集群管理

3.3.3.1 获取集群节点

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起获取集群节点请求

2. CDM查询集群节点列表

3. CDM向web返回集群节点列表

u 后置条件

Web在界面中能够显示所有集群节点

3.3.3.2 增加集群节点

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起增加集群节点请求

2. CDM在节点列表中增加新节点，开始数据同步，新增节点的状态为同步状态

3. CDM向web返回增加集群节点结果

u 后置条件

Web在界面中能够显示新增节点的状态并定时刷新

3.3.3.3 删除集群节点

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起集群节点离线请求

2. WEB发起删除集群节点请求

3. CDM在节点列表中删除指定节点

4. CDM向web返回删除集群节点结果

u 后置条件

Web在界面中能够显示集群节点状态

3.3.3.4 查询节点状态

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起查询集群节点状态请求

2. CDM在节点列表中查询指定节点的状态，包括在线（离线）状态、是否存在数据更新失败，另外同步状态包括同步百分比。

3. CDM向web返回集群节点状态

u 后置条件

Web在界面中能够显示集群节点状态，定时刷新

3.3.3.5 更改节点状态-在线

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB更改指定节点状态为在线

2. CDM判断指定节点的状态为离线，开始增量同步数据，状态为同步

3. CDM向web返回更改成功

4. WEB定时刷新查询指定节点的状态

5. CDM同步完成后自动更改此节点状态为在线

u 后置条件

Web在界面中能够显示集群节点状态，定时刷新

3.3.3.6 更改节点状态-离线

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB更改指定节点状态为离线

2. CDM判断指定节点的状态为在线，更改节点状态为离线，若处于同步状态则不允许更改

3. CDM向web返回更改成功

u 后置条件

Web在界面中能够显示指定集群节点的状态为离线

3.3.3.7 更改节点状态-非法状态

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB更改指定节点状态为非法状态

2. CDM判断目标状态非法

3. CDM向web返回更改失败，原因为非法状态

u 后置条件

Web在界面中能够显示集群节点的状态，状态未发生变化

3.3.3.8 查看CDM节点信息

u 前置条件

WEB以管理员/普通用户角色成功登录CDM

u 事件流

1. WEB发起查看CDM节点信息请求

2. CDM向web返回CDM节点信息，包括IP、PORT、进程数和异常进程数

u 后置条件

无

3.3.4 配置管理

3.3.4.1 查看配置

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起查询配置请求

2. CDM向WEB返回配置信息，包括连接池大小、线程池大小、故障码配置

u 后置条件

无

3.3.4.2 修改配置

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起修改配置请求，包括连接池大小、线程池大小、故障码配置

2. CDM修改配置，向WEB返回结果，若需重启提示用户重启CDM。

u 后置条件

无

3.3.5 自动化部署

3.3.5.1 正常流程

u 前置条件

以root权限运行自动化部署工具

u 事件流

1. 配置CDM主机、账户信息、启动进程数、服务端口

2. 配置各数据节点的主机地址、账户信息、数据库实例名、初始用户

3. 配置WEB的主机地址、账户信息、初始用户

4. 开始CDM自动化部署

5. 部署完成

6. 通过WEB能够访问CDM

u 后置条件

无

3.3.5.2 网络断开

u 前置条件

以root权限运行自动化部署工具

u 事件流

1. 配置CDM主机、账户信息、启动进程数、服务端口

2. 配置各数据节点的主机地址、账户信息、数据库实例名、初始用户

3. 配置WEB的主机地址、账户信息、初始用户

4. 开始CDM自动化部署

5. 部署过程中网络断开

6. CDM自动化部署失败

u 后置条件

无

3.3.5.3 配置冲突

u 前置条件

以root权限运行自动化部署工具

u 事件流

1. 配置CDM主机、账户信息、启动进程数、服务端口（端口已被占用）

2. 配置各数据节点的主机地址、账户信息（账户已存在）、数据库实例名、初始用户

3. 配置WEB的主机地址、账户信息（账户已存在）、初始用户

4. 开始CDM自动化部署

5. CDM自动化部署失败，提示端口占用和账户已存在，精确到主机。

u 后置条件

无

3.3.6 License管理

3.3.6.1 License查看

u 前置条件

WEB以管理员/普通用户登录CDM

u 事件流

1. WEB发起查看license请求

2. CDM检查权限通过

3. CDM返回license信息、包含序列号、有效期、用户数、连接数

4. WEB展示license信息

u 后置条件

无

3.3.6.2 License导入

u 前置条件

WEB以管理员登录CDM

u 事件流

1. WEB发起导入license请求，携带序列号、用户名、公司名，文件上传至指定目录

2. CDM加载license成功

3. WEB显示license导入成功

u 后置条件

无

3.3.6.3 制作License信息收集

3.3.6.4 License告警

第4章 关键问题和解决方案

列出关键问题及相应的解决方案。

4.1 多类型数据库集群

CDM可以集群各个厂家的数据库，介于各数据库在SQL语法和接入接口规范的不同，CDM需要做接入方式的统一（采用ODBC方式和esql方式）和必要的SQL、错误码转换。

Ø JDBC驱动

针对JAVA的外部应用，CDM提供标准的JDBC接口，使JAVA应用可以平滑接入CDM访问数据库。CDM采用开源Postgres（8.1版本以上）的PGSQL协议承载，JAVA应用采用其JDBC驱动即可访问CDM。

Ø 请求SQL语法转换

CDM根据分配的数据库类型做SQL请求的语法校验，对不符合目标数据库SQL语法的SQL做转换

Ø 请求和结果的字符集转换

CDM默认采用UTF-8编码，对不采用此字符集编码的数据库进行SQL请求和返回结果的编码转换

4.2 支持数据类型范围

附PostgreSQL同Oracle、达梦、金仓数据类型对照表

4.2.1 金仓

4.2.2 Oracle

4.2.3 达梦

4.3 数据同步方式

CDM负责集群数据库的数据一致性。将外部应用的更新操作分发到集群内的每个数据库执行。

4.4 数据库节点动态增删

CDM可以动态的增加或删除集群中的数据库节点。在新增数据库节点时，尽量新增空数据库，避免数据库中遗留有冗余数据。新增数据库节点会有数据同步的耗时，在系统数据量比较大时，新增一个空数据库节点需要较长时间。

4.5 数据库故障处理

当集群内的数据库节点发生严重故障（宕机、网络断开等）时，需要将数据库节点从集群中剔除，待数据库故障解除后重新加入集群中。CDM提供数据库故障判断和检测机制，根据不同的故障级别执行不同的隔离操作。例如，将故障节点进行逻辑隔离、将故障节点进行物理隔离。

对从数据库集群中逻辑隔离处理的数据库节点，CDM能缓存后续的同步SQL，在数据库恢复正常后，将缓存的SQL依次执行，确保数据同步。

对物理隔离的数据库节点，CDM将后续同步SQL保存到文件中，由人工进行数据同步。

4.6 数据恢复方式

CDM在集群内数据库节点同步失败时，提供异常SQL记录供人为手动恢复数据。

4.7 负载均衡方式

CDM在处理前端大批量的访问请求时，可以按照一定规则将请求分配给各个数据库执行，规则可以是轮询、最闲、按比例等。

4.8 数据缓存

CDM是否需要缓存？经过调研，nosql的数据库和面向对象数据库（OQL语言）本身都可以独立运行且具有数据持久化的特性，对于关系型数据库而言通过配置缓存可以实现数据缓存功能，因此CDM无需单独实现缓存功能。

4.9 支持tuxedo

在交易系统中，一般是通过tuxedo服务操作数据库，tuxedo服务采用c编码，有XA接口和非XA（esql）两种方式，CDM作为中间件必须保证第三方应用以最小的代价集成CDM，因此需要前端支持tuxedo。

为了保证CDM数据访问接口的协议单一性，CDM继续使用PGSQL协议承载。

4.9.1 XA接口

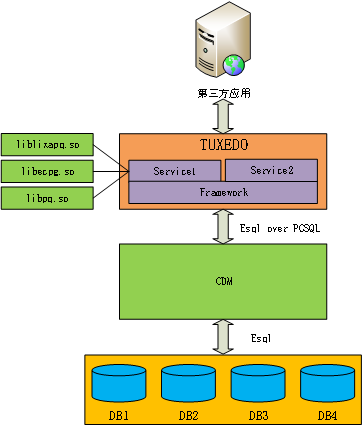

XA逻辑结构图如下：

Ø RM文件

增加Postgre_XA:xapqls:-L/home/tuxedo/lixa/lib -L/usr/lib64 -llixapq -lecpg -L/home/vas/lib/lib -lglib-2.0 -lgmodule-2.0 -ldl -pthread -lgthread-2.0 -lrt -lxml2 -lz -lm

Ø Ubb配置文件

OPENINFO="PostgreSQL[LIXA]: hostaddr=192.168.2.119 port=5432 dbname=postgre user=postgre password=123456 connect_timeout=5"

通过测试发现直接集成无法满足XA接口，原因是libxapq.so中定义的xa接口采用libpq.so的API实现，而嵌入式sql通过ecpg编译后会转换为libecpg.so中的接口，两种接口无法混用，libpq接口使用PGConn指针关联连接，ecpg接口使用连接名字符串关联连接，这样会导致sql执行失败（找不到连接）。

解决方案：

基于开源项目lixa重写liblixapq.so

1. libpq接口替换为ecpg接口，由于ecpg接口不能解析ubb配置的OPENINFO，还需要在xa_open中解析OPENINFO。

2. ecpg接口是基于connection-name标识连接的，使用线程id作为connecttion-name。

4.9.2 非XA（esql）接口

非XA（esql）逻辑结构图如下：

Ø 第三方应用修改

tuxedo的服务需要做少量改动来适配CDM，修改包括以下方面：

1. Makefile中esql预编译器替换为ecpg，例如oracle的proc替换为ecpg。

2. Makefile中链接库替换为-lecpg，例如连oracle时这样链接——-L$ORACLE_HOME/lib –lclntsh，而连接CDM时这样链接——-L$CDM_HOME/lib –lecpg

3. 连接数据库代码修改为：EXEC SQL CONNECT TO <db> [AS 连接名] [USER <user>] [USING|IDENTIFIED BY <passwd>];

USER和USING分别指示用户名和密码，可选属性，视信任关系而定。

4. 事务提交和回滚不支持RELEASE关键字（oracle esql关键字，指示在事务提交或回滚后断开连接），支持COMMIT [WORK]和ROLLBACK [WORK]，其中WORK可选。

例如：oracle的esql程序可能会有“EXEC SQL COMMIT WORK RELEASE”

Ø SCF修改

SCF的esql接口需要支持二段提交，将原来的自动提交改为二段提交，将commit和rollback封装成SLPL供业务调用。

Ø CDM业务修改

通过参数区分二段提交，业务逻辑需要在执行SQL之后等待commit或者rollback。

4.10 异构关系数据库集群

4.10.1 问题描述

CDM作为关系数据库集群中间件能否将异构（指不同品牌）关系数据库作为一个集群提供数据服务？

4.10.2 解决方案

不同的数据库之间的SQL、数据类型、数据库函数和错误码也不尽相同，要做到异构关系数据库集群，CDM对客户端提供一套统一的SQL标准、数据类型、数据库函数以及错误码。

CDM对客户端提供PostgreSQL的接口，对数据库接口使用数据库本身的接口，对于每种数据库需要做SQL转换和错误码转换，这两种转换为了满足对客户端提供统一的PostgreSQL接口。

以数据库函数为例，目前调研了PostgreSQL、oracle和达梦三种数据库的函数，对照表如下：

由此可见，如果支持数据库函数的全集将不可能，有的函数只在一种数据库中存在。所以，CDM对客户端呈现的函数应该是多种数据库函数集合的交集，对每一种数据库而言，其开放的函数集都被削减了。

4.11 异构数据集群

4.11.1 问题描述

第三方应用会同时访问关系型数据和非结构化数据，对于非结构化数据包括redis、hbase和hdfs，cdm是否能够屏蔽掉数据访问的差异性，提供统一的数据访问接口？

4.11.2 解决方案

统一使用SQL，基于ODBC/JDBC，此方案需要将NoSQL DB的接口转换为SQL，NoSQL DB的一些特性无法使用SQL来表达，对整个集群而言，NoSQL DB的功能只能通过SQL部分开放。

Redis和Hbase的对比

4.11.2.1 SQL请求

通过Redis和Hbase的对比，CDM对外提供的统一接口的操作数只能是两种NoSQL DB的交集。使用SQL接口，只能提供基本的增删改查功能，对于存储过程、函数、触发器都不能支持。鉴于NoSQL的数据存取方式和性能考量，CDM对应用层的SQL请求要有限制。

4.11.2.2 数据类型

应用在创建库表时可申明的字段类型仅限整型、浮点型和字符串。

4.11.2.3 SQL转义

4.11.2.4 数据存储

库表在创建时，指定了NoSQL DB类型，CDM根据Redis和Hbase各自的特性进行数据存储。

4.11.2.5 结果返回

4.11.2.5.1 创建、删除表

CDM本地记录、更新库表结构后，返回成功。对库表结构修改的（新增、删除字段、删除库表）情况，需要同步更新NoSQL DB中的存储数据

4.11.2.5.2 新增记录

CDM在NoSQL DB写入成功后，返回成功，影响记录行数为1；失败返回0

4.11.2.5.3 修改记录

CDM需要先按对应条件进行查询，获取记录总数，然后执行修改操作；删除成功后，返回影响记录行数

4.11.2.5.4 删除记录

CDM需要先按对应条件进行查询，获取记录总数，然后执行修改操作；删除成功后，返回影响记录行数

4.11.2.5.5 查询记录

CDM从NoSQL DB中获取数据后，根据本地记录的对应库表结构信息，按Postgre的通信协议，构造结果数据返回；若无数据，则返回空

4.11.2.6 处理逻辑图

4.12 管理系统接入

4.12.1 问题描述

CDM需要提供一个统一接口，供管理系统查询集群节点数据源信息、管理用户和权限、更新和查询数据记录、管理集群节点。

4.12.2 解决方案

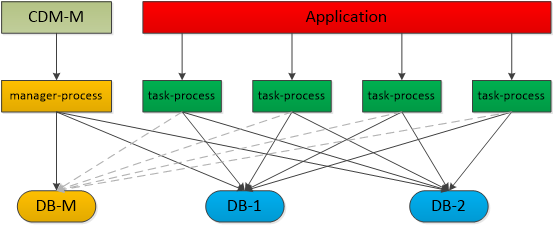

CDM新增管理进程，它与普通任务进程一样，只是作为管理角色，加载运行负责对接管理系统的业务逻辑。管理进程额外部署一个仅用作管理使用的Postgres数据库（版本在9.4以上），负责存储数据源信息。如下图所示：

CDM-M：CDM管理系统

Application：第三方应用

manager-process：CDM管理进程

task-process：CDM任务进程

DB-M：CDM数据信息存储数据库（Postgres）

DB-1，DB-2：CDM集群数据库节点（其它类型数据库）

CDM的管理系统直接与CDM的管理进程对接，协议遵循Postgre的PGSQL，管理系统对CDM的操作全部基于SQL语句，像数据库表结构的获取、更新，用户权限的管理，数据记录的更新、查询等。对于集群节点的管理，也可以基于自定义的库表操作，由管理进程识别并转化为相关操作，例如集群节点的查看、新增、删除等。

对于所有数据（包括用户、权限信息）的更新，除记录数据不需要再本地数据库执行外，其它数据都需要先在本地数据库执行，之后将更新请求分发到全部的数据库集群节点，对具体的数据库需要作SQL的适配性转换。包括

Ø SQL语法适配转换

Ø 数据类型转换

Ø 数据库表及字段适配转换（例如：用户权限相关的库表和字段）

对于记录数据的查询，CDM管理进程仅在集群中的某一节点获取即可，对于异常的返回，由CDM完成错误码的转换。

对于数据源非记录数据的查询，CDM管理进程仅在管理数据库中获取，例如数据库表结构、用户、用户权限等。CDM管理进程需要过滤这类操作，选择本地数据库执行并返回。

对于集群节点的更新，CDM管理进程自身逻辑更新完成后，还需要将信息同步到所有任务进程，最后管理进程修正自身节点信息。同步方式可以通过发送UDP命令。集群节点的查询在本地完成。

第三方应用发起的数据库表、表结构变更请求，任务进程需要同步到管理数据库中，保持一致性。

管理系统的接入鉴权由Postgres数据库负责完成。

此方案可支持Postgres数据库（9.4以上）的客户端pgadmin对接CDM。

4.13 支持多用户

4.13.1 问题描述

CDM在设计之初没有计划支持多用户，即一套CDM下只提供一套数据库服务。对于多个应用使用不同的数据库而不同的数据库又在同一台server上的场景不能很好的支持，因此CDM支持数据库多用户是不可或缺的。

4.13.2 解决方案

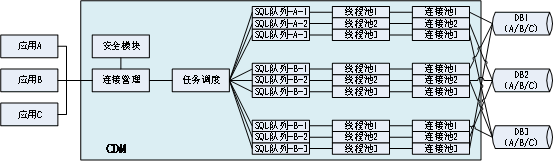

多用户逻辑结构图如下：

Ø 连接管理

负责接受连接、消息解析、调用安全模块和任务调度，是整个系统的入口。

Ø 安全模块

负责信任关系鉴权、密码验证和数据加密，多用户方案中需要对密码验证功能进行修改，CDM密码验证通过后，再用同样的用户名和密码登录数据库，连接是在登录过程中建立，不是通过配置建立。

Ø 任务调度

任务调度与单用户机制相比，需要增加多数据库的支持。多用户必然导致多数据库实例，任务调度模块首先要根据连接访问的数据库名进行一级分发，找到数据库名称所对应的SQL队列组，一组SQL队列中队列的数目与数据库节点数目一致，对于同一组SQL队列的处理与单用户机制相同。

第5章 系统逻辑结构

5.1 静态结构

5.1.1 概述

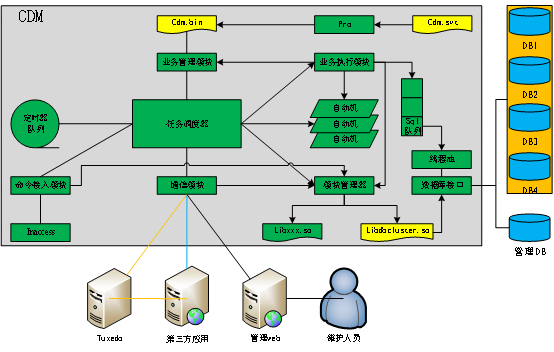

CDM基于SCF7.0版本进行开发，由独立的动态库（libdbcluster.so）和业务逻辑实现。系统结构图如下：

模块管理器和数据库线程池是SCF7.0新增的模块，能够对动态库进行统一管理和调用，数据库线程池能够并行执行sql，服务于CDM以外的应用。

CDM动态库libdbcluster在加载的时候会向模块管理器注册自身的通信回调函数、命令回调函数和SLPL回调函数，通信模块、命令接入模块和业务执行模块通过模块管理器调用CDM的API。

CDM业务负责sql的执行并将结果返回给客户端，通过业务调用可以在inmon中清楚的看到tps（原caps）和并发事务数（自动机数）。

Libdbcluster的逻辑结构图如下：

5.2 客户端接口

客户端接口负责对数据库客户端（第三方应用）提供通信和服务接口。

5.2.1 客户端连接管理

此模块用于实现与客户端通信和连接管理，逻辑功能有：

Ø 消息收发接口

收消息接口为回调函数，在scf的通信模块初始化时通过模块管理器进行注册，config.server中需要配置协议类型为dbcluster（动态库名称）。

发消息接口通过逻辑名和linkID获取到对应连接并将消息转发出去。

Ø 链路状态接口

此接口为回调函数，在scf的通信模块初始化时通过模块管理器进行注册，同上。当链路状态变化时scf自动调用此接口，用户实现初始化连接和客户端断链的处理。

Ø 逻辑控制接口

此接口由收消息接口调用，负责调用PG编解码器和任务调度器，进而触发业务。

5.2.2 PG编解码器

负责PGSQL的编解码，协议遵循PostgreSQL 8.1，参考http://www.php100.com/manual/PostgreSQL8/。

5.2.3 数据加密模块

数据加密模块支持SSL加密，在客户端发起startup时可以和CDM协商是否启用SSL加密。

若启用数据加密，后续的消息收发由PG编解码器调用此模块完成数据加解密。

5.2.4 鉴权模块

鉴权模块处理用户登录请求，包括用户名密码校验、信任关系鉴权两个方面。

5.3 开放接口

Libdbcluster开放的接口，基于SCF7.0框架定义三类函数列表：SLPL列表、命令列表和RPC列表。

Ø SLPL列表

ü 同步查询

ü 同步更新

ü 发送结果

Ø 命令列表

ü 更新配置

ü 查看DB状态

ü 增加/删除DB节点

ü 同步数据

ü 激活/去激活DB节点

Ø RPC列表

ü 任务队列初始化

ü 获取任务

ü 收消息

ü 链路状态通知

5.4 任务调度模块

任务调度模块对SQL任务进行调度和同步。

5.4.1 调度逻辑

5.4.2 负载均衡

5.4.3 同步模块

1.1 故障检测

1.2 集群管理

1.3 异构处理

5.4.4 SQL转换模块

5.4.5 错误码转换模块

1.1 SQL队列

1.2 DB线程池

1.3 DB连接池

5.5 动态结构

对第3章列出的典型用例，把每个用例和每一个路径细化到模块一级。建议用序列图（UML Sequence Diagram）描述，该图的对象（Object）为各个模块。

5.5.1 数据访问

1. 第三方应用作为客户端发起SQL查询。

2. 客户端接口解析SQL，通过invokeservice触发CDM业务，将SQL传递给业务。

3. CDM业务解析SQL操作类型，针对select和写操作分别调用不同的接口。对于读操作，调用负载均衡模块选择目标数据库并将SQL发送到目标数据库的SQL队列；对于写操作，调用同步模块将SQL分发到各个数据库的SQL队列。

4. Db线程池从各自的SQL队列中获取任务，根据任务中指定的数据库名称从连接池中选择空闲连接。

5. 线程执行SQL，等待数据库返回结果。

6. 数据库返回结果到线程，线程将结果返回给自动机。

7. CDM业务将结果返回给客户端接口。

8. 客户端接口将结果进行编码并返回给第三方应用。

5.5.2 动态增删节点

5.5.3 事务二段提交

5.5.3.1 XA流程

暂不支持

5.5.3.2 非XA（esql）流程

1.4 接口定义

5.5.4 管理接口

管理接口与第三方应用的接口相同，都采用SQL， 可使用odbc/jdbc连接方式，此接口既支持CDM WEB，也支持开发者使用的工具——psql和pgAdmin。

本节只列出与系统表相关的接口，与系统表无关的接口（例如创建表）遵循标准SQL。

5.5.4.1 用户管理

5.5.4.1.1 查询用户列表

GET dbc_user_list;

返回结果相当于select结果，表结构参见dbc_user_list。

5.5.4.1.2 创建用户

SET op=newuser, name=[usr], pwd=[passwd],db=[dbname],role=[role]

5.5.4.1.3 修改用户密码

SET op=chpwd, name=[usr], pwd=[passwd],db=[dbname]

5.5.4.1.4 删除用户

SET op=deluser, name=[usr], db=[dbname]

5.5.4.2 数据管理

5.5.4.2.1 获取table列表

GET dbc_table_list [username];

Username填写登录用户名。

返回结果相当于select结果，表结构参见dbc_table_list。

5.5.4.2.2 获取view列表

GET dbc_view_list [username];

Username填写登录用户名。

返回结果相当于select结果，表结构参见dbc_view_list。

5.5.4.2.3 获取表结构

GET dbc_table_schema [tablename];

tablename填写表名。

返回结果相当于select结果，表结构参见dbc_table_schema。

5.5.4.2.4 获取表索引

GET dbc_table_index [tablename];

tablename填写表名。

返回结果相当于select结果，表结构参见dbc_table_index。

5.5.4.3 集群管理

5.5.4.3.1 新增集群节点

SET op=newdb, name=[db1], connection=[user]/[passwd]@[dbname], host=[ip], port=[port], ctype=[odbc/esql], charset=[utf8/gbk]

SET op=newdb, name=[db1], user=[user], pwd=[passwd], db=[dbtest], host=[ip], port=[port], ctype=[odbc/esql], charset=[utf8/gbk]

5.5.4.3.2 删除集群节点

SET op=deldb, name=[db1]

5.5.4.3.3 查询集群节点信息

GET dbc_db_list;

返回结果相当于select结果，表结构参见dbc_db_list。

5.5.4.3.4 更新集群节点状态

SET op=setstate, name=[db1], value=[online/offline];

5.5.4.3.5 查询CDM节点信息

GET dbc_cdm_list;

返回CDM节点信息，相当于select结果，参见章节“dbc_cdm_list”。

5.5.4.4 配置管理

5.5.4.4.1 查看配置信息

GET dbc_cdm_cfg;

返回CDM节点配置信息，相当于select结果，参见章节“ dbc_cdm_cfg ”。

5.5.4.4.2 修改配置信息

SET op=config, [name]=[value];

5.5.4.5 license管理

5.5.4.5.1 license查看

GET dbc_lic;

5.5.4.5.2 license导入

SET op=newlicense, name=[name], company=[company], licenseNum=[licenseNum],content=[content];

第6章 系统物理结构

6.1 静态结构

6.2 动态结构

详细描述系统所有进程、业务FSM的生命周期以及创建关系。

第7章 数据结构

描述系统的数据模型、数据库表定义、配置文件定义。

7.1 数据模型

7.2 数据库表

7.2.1 dbc_user_list

此表结构是虚拟的，不可直接操作，参见章节“查询用户列表”。

7.2.2 dbc_table_list

此表结构是虚拟的，不可直接操作，参见章节“获取table列表”。

7.2.3 dbc_view_list

此表结构是虚拟的，不可直接操作，参见章节“获取view列表”。

7.2.4 dbc_table_schema

此表结构是虚拟的，不可直接操作，参见章节“获取表结构”。

7.2.5 dbc_table_index

此表结构是虚拟的，不可直接操作，参见章节“获取表索引”。

索引名称、索引类型，索引ID，索引字段key，索引属性、是否唯一、是否主键；当索引为多字段联合索引时，key为空格分隔的多个值

7.2.6 dbc_db_list

此表结构是虚拟的，不可直接操作，参见章节“查询集群节点信息”。

7.2.7 dbc_cdm_list

此表结构是虚拟的，不可直接操作，参见章节“查询CDM节点信息”

7.2.8 dbc_cdm_cfg

此表结构是虚拟的，不可直接操作，参见章节“ 配置管理 ”

参数名称见下表：

7.2.9 dbc_lic

此表结构是虚拟的，不可直接操作，参见““。

7.3 配置文件

第8章 系统性能

描述系统的性能需求以及系统的设计是如何满足性能需求的。

8.1 性能需求

Ø 关系型数据库支持4节点

Ø 关系型数据库集群倍增系数1.6

8.2 性能设计

Ø

第9章 参考资料

参考文献说明一般包括：编号、名称、作者、版本号、出版/发布时间。

第1章 概述

1.1 目的

在去IOE环境下，为国产数据库提供全量异构数据库集群；对JAVA应用提供标准的JDBC接口，使数据库的替换对应用层的影响降到最低，同时提供高效的数据逻辑处理。本文档供产品经理，开发人员、测试人员参考。

1.2 文档历史

1.3 术语

第2章 系统简介

2.1 系统功能

2.1.1 同构关系型数据库集群

CDM采用标准ODBC数据库接口，可连接多种类型数据库，例如国产的达梦、金仓，国外的Oracle、Informix、MySQL等。

2.1.2 多种数据访问接口

CDM对外提供基于PostgreSQL的ODBC、JDBC、esql、XA接口，采用PGSQL协议，支持可灵活扩展的REST方式数据访问接口。

XA接口和esql接口用于实现事务二段提交（下文介绍）。

2.1.3 动态增删数据库节点

Ø 增加数据库节点时，数据同步完成后加入集群

Ø 删除数据库节点时，负荷自动转移到其它节点

2.1.4 事务二段提交

对于交易类应用，CDM需要支持事务的二段提交，支持对接tuxedo，事务二段提交是指事务处理分为预提交、提交、回滚三种操作，因此CDM与数据库之间的接口为esql。

2.1.5 数据库连接池

CDM与数据库之间创建可动态增长的连接池，复用相同属性连接以提高效率。

2.1.6 连接数限制

CDM可控制客户端连接数，达到上限时拒绝连接

2.1.7 基于SQL的数据全量同步

CDM基于SQL方式实现集群数据库的全量数据同步。每个数据库同步采用SQL队列+表级锁方式，确保数据更新正确。

2.1.8 数据库集群节点的故障处理和恢复

CDM执行SQL，发生严重错误（认为该数据库已经无法正常处理事务）时，将对应数据库节点进行逻辑删除，并产生告警。CDM同时保留后续对该节点的同步SQL。

针对发生故障的数据库节点，CDM能够定时检测数据库服务是否恢复，当数据库恢复时，将该节点未同步的SQL进行同步，重新加入到数据库集群中。

对于SQL执行失败的情况，CDM以SQL日志的方式记录，供后续人工恢复数据。另外，数据恢复也可以参考集群内其它正常节点的数据。

2.1.9 负载均衡

CDM提供可配置的负载均衡方式，包括权值轮询、最小时延、最短队列。

2.1.10 安全

2.1.10.1 信任关系鉴权

CDM可提供基于IP网段、IP地址级、用户名、数据库名的信任关系鉴权，鉴权行为包括完全信任、密码鉴权和拒绝服务。

2.1.10.2 密码验证

CDM可提供MD5、明文方式的密码验证，可以灵活配置客户端访问CDM的密码鉴权方式。

2.1.10.3 SSL加密访问

CDM支持与客户端的数据通信通过SSL加密，防止数据内容被窃取，保证数据的安全性

2.1.10.4 故障检测和恢复

CDM提供对集群内数据节点的故障检测和恢复机制。当集群内某一数据节点发生故障时，CDM发出告警，更改节点状态为故障（等同于离线），此时允许在该节点上缓存数据的更新任务，待故障解除后自行同步，若故障不能自动恢复，需要维护人员通过web进行数据恢复和节点状态的更新。

2.1.11 管理

2.1.11.1 用户管理

管理员可以对CDM的用户进行管理，普通用户仅具有修改本账户的部分信息和查询的权限，包括以下功能：

Ø 创建用户（管理员）

Ø 修改密码（管理员/普通用户）

Ø 删除用户（管理员）

Ø 查看用户列表（管理员/普通用户）

2.1.11.2 数据管理

数据管理功能是对CDM的表、索引、视图和数据的管理，操作可概括为增删改查，包括以下功能：

Ø 获取table列表

Ø 获取指定表的索引

Ø 获取view列表

Ø 表的创建/修改/查询/删除

Ø 索引的创建/删除

Ø 数据的插入/更新/查询/删除

2.1.11.3 集群管理

集群管理功能是对数据库集群节点的管理和CDM集群节点的管理，数据库集群管理包括以下功能：

Ø 新增集群节点

数据库名、数据库类型、数据库字符集、地址和端口信息、连接方式（ODBC、ESQL）

Ø 删除集群节点

Ø 获取集群节点列表

Ø 查询集群节点信息

Ø 更新集群节点状态

CDM集群节点管理包括以下功能：

Ø 查询CDM节点信息

主机名、IP、启动进程数、异常进程数

2.1.11.4 配置管理

系统管理员可以通过页面对CDM集群内指定数据节点进行配置，包括以下配置信息：

Ø 连接配置参数

包括连接池大小、线程池大小

Ø 故障检测及恢复

包括可自动恢复类故障码和不可自动恢复类故障码配置

2.1.11.5 自动化部署

系统管理员可以在本地配置CDM的逻辑环境，包括数据库集群节点信息，用户访问鉴权信息，对外提供服务信息。逻辑环境部署完成后，可导入到指定服务器的账号和路径下，通过自动化部署工具完成CDM部署。

此功能由安装脚本实现。

2.1.11.6 License管理

CDM允许系统管理员通过管理页面导入CDM运行所需要的license内容，包括以下功能：

Ø license查看

Ø license导入

Ø 制作license所需信息采集

Ø License告警

license包括以下内容：

Ø 有效期

Ø 最大连接数

Ø 连接数告警阀值

系统首次安装自带试用license。

2.1.12 维护命令

CDM通过命令行方式进行维护，包括以下命令：

Ø 查看数据库状态、队列长度、总任务数等信息

Ø 在线更新配置

Ø 增加数据库节点

Ø 删除数据库节点

Ø 激活数据库节点

Ø 去激活数据库节点

Ø 统计SQL任务执行时长

2.2 系统环境

CDM位于第三方应用与数据库之间，提供数据库集群、同步和数据访问功能，对应用而言CDM相当于数据库。

第3章 系统用例

3.1 用例参与者

Ø 第三方应用

通过ODBC/JDBC/esql/XA/REST接口方式，接入CDM的数据库应用

Ø 数据库

支持标准ODBC、esql接口的数据库，可接入CDM的数据库集群。

Ø 维护人员

CDM日常维护

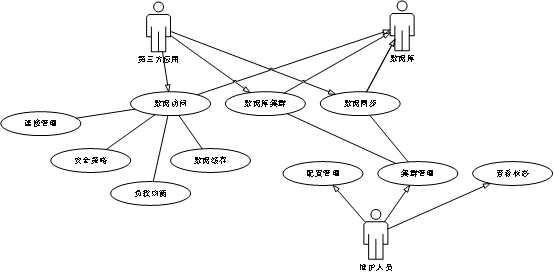

3.2 用例简介

1.1 安全

3.2.1 信任关系鉴权

3.2.1.1 完全信任

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为完全信任

u 事件流

1. WEB在指定IP上以指定用户登录CDM，不指定密码

2. CDM检查信任关系通过

3. CDM向web返回登录成功的响应

u 后置条件

Web登录CDM成功

3.2.1.2 完全信任-鉴权失败

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为完全信任

u 事件流

1. WEB在非指定IP上以指定用户登录CDM，不指定密码

或

WEB在指定IP上以非指定用户登录CDM，不指定密码

2. CDM检查信任关系失败

3. CDM向web返回登录失败的响应，原因为不信任的主机/用户

u 后置条件

Web登录CDM成功

3.2.1.3 密码验证

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为密码验证

u 事件流

1. WEB在指定IP上以指定用户登录CDM，携带密码

2. CDM检查信任关系通过，密码验证成功

3. CDM向web返回登录成功的响应

u 后置条件

Web登录CDM成功

3.2.1.4 密码验证-密码错误

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为密码验证

u 事件流

1. WEB在指定IP上以指定用户登录CDM，携带错误密码

2. CDM检查信任关系通过，密码验证失败

3. CDM向web返回登录失败的响应，原因为密码错误

u 后置条件

Web登录CDM失败

3.2.1.5 不信任

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为拒绝

u 事件流

1. WEB在指定IP上以指定用户登录CDM

2. CDM检查信任关系不通过

3. CDM向web返回登录失败的响应，原因为不信任的主机或用户

u 后置条件

Web登录CDM失败

3.2.2 密码鉴权

3.2.2.1 Md5加密

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为密码验证，加密方式为md5

u 事件流

1. WEB在指定IP上以指定用户登录CDM，携带密码的md5加密串

2. CDM检查信任关系通过，密码验证成功

3. CDM向web返回登录成功的响应

u 后置条件

Web登录CDM成功

3.2.2.2 明文密码

u 前置条件

CDM配置指定IP、数据库名、用户名的信任关系为密码验证，加密方式为明文

u 事件流

1. WEB在指定IP上以指定用户登录CDM，携带明文密码

2. CDM检查信任关系通过，密码验证成功

3. CDM向web返回登录成功的响应

u 后置条件

Web登录CDM成功

3.2.3 SSL数据加密

u 前置条件

Web指定已SSL方式访问数据库

u 事件流

1. WEB在登录前协商SSL加密方式及获取密钥

2. WEB登录CDM，携带用户名、密码

3. CDM检查信任关系通过，密码验证成功

4. CDM向web返回登录成功的响应

5. WEB进行SQL查询，并获取到数据。

u 后置条件

通过wireshark抓包无法解析到SQL和数据

3.3 web管理

3.3.1 用户管理

3.3.1.1 创建用户

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起创建用户请求，携带用户名、密码、角色信息

2. CDM检查参数有效性通过，保存新用户信息

3. CDM向web返回创建用户成功的响应

u 后置条件

Web以新用户登录CDM成功

3.3.1.2 创建用户-无权限

u 前置条件

WEB以普通用户角色成功登录CDM

u 事件流

1. WEB发起创建用户请求，携带用户名、密码、角色信息

2. CDM检查当前用户权限失败

3. CDM向web返回创建用户失败的响应，原因为无权限

u 后置条件

无

3.3.1.3 创建用户-用户名已存在

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

1. WEB发起创建用户请求，携带用户名、密码、角色信息

2. CDM检查用户名已存在

3. CDM向web返回创建用户失败的响应，原因为用户名已存在

u 后置条件

无

3.3.1.4 创建用户-用户名格式不正确

u 前置条件

WEB以管理员角色成功登录CDM

u 事件流

  全套毕业设计论文现成成品资料请咨询微信号：biyezuopin QQ：2922748026     返回首页 如转载请注明来源于www.biyezuopin.vip
