1 问题分析

1.1域名服务

域名服务要求独立规划本组的域名空间,按分布式方式部署。使用本组成

员的名字规划域名空间，此DNS服务器为内部网络中的根DNS服务器，每个

部门都从根DNS服务器注册自己的域名及DNS服务器。

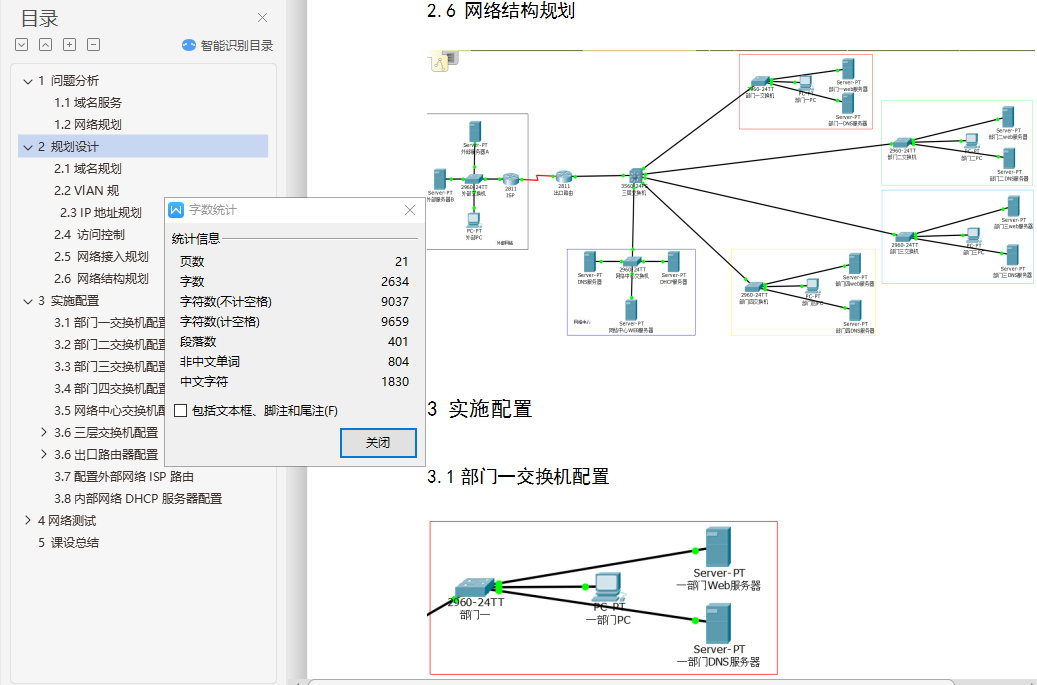

1.2网络规划

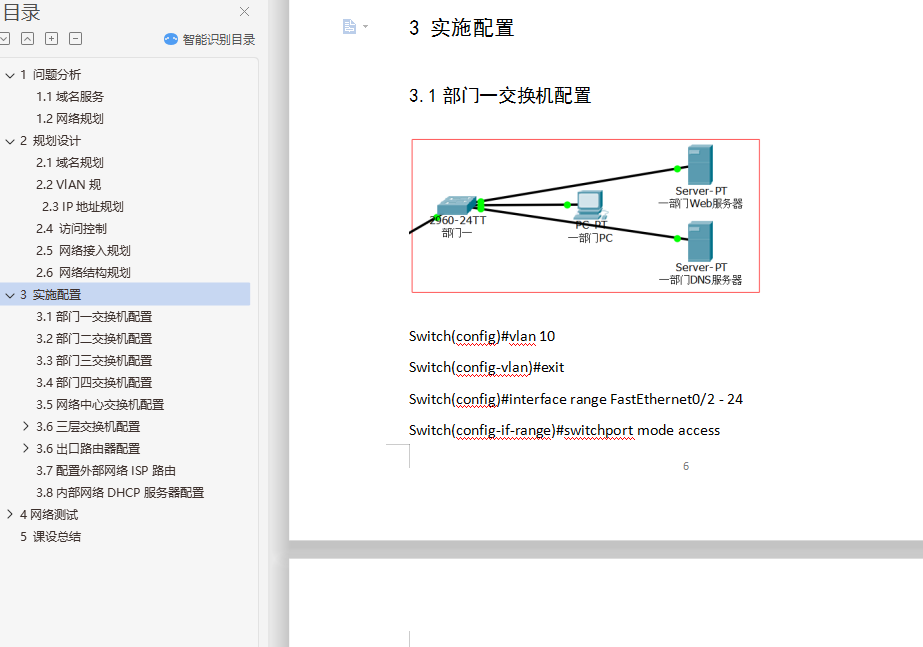

1规划vlan，实现广播的隔离，使各部门以及服务器要在不同的VLAN之中。

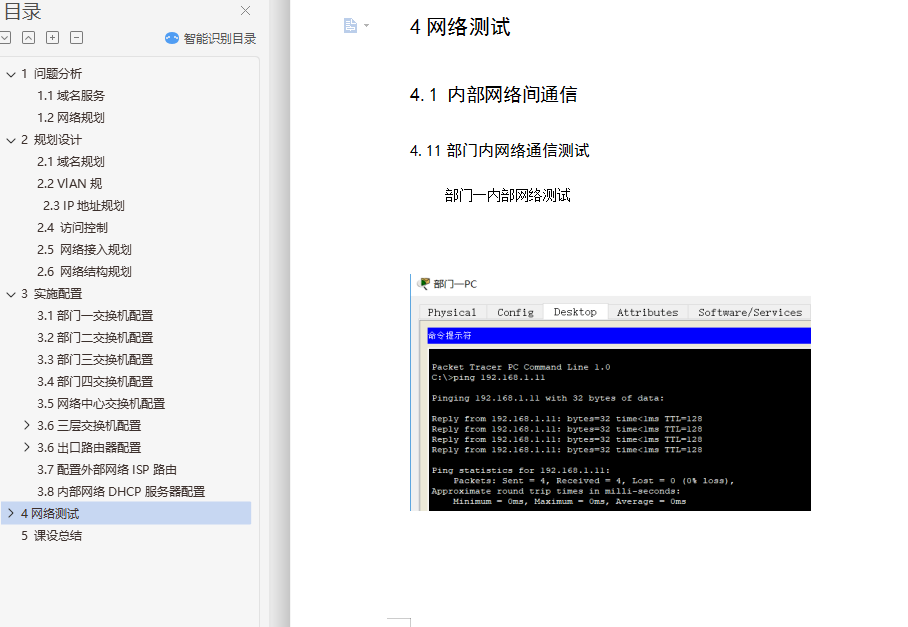

2 规划各部门的IP地址，实现内部网络的互连。

3 规划网络接入方式，实现：

1) 内部用户通过共享公有地址实现访问internet网络。

2) 外部网络中的主机只能访问内网WEB服务器1资源。

3) 内网用户即可以访问WEB服务器1的资源，也可以访问WEB服务器2的资源。

4 通过访问控制实现：

1) 部门1的用户只能访问外网WEB服务器1的资源。

2) 部门2的用户只能访问外网WEB服务器2的资源。

3) 部门3的用户IP地址末尾为奇数的只允许访问web服务器1的资源，IP地址末尾为偶数的用户只能访问WEB服务器2的资源。

4) 另外每个部门有一台计算机可以访问外网的所有资源。

5 位于网络中心的DHCP服务器为各部门提供IP地址相关参数的分配。

每个部门在不同的VLAN，且用户计算机都是从DHCP服务器获取IP

地址。

6 至少有一台WEB服务器，为各主机建立自己的站点。

2 规划设计

2.1域名规划

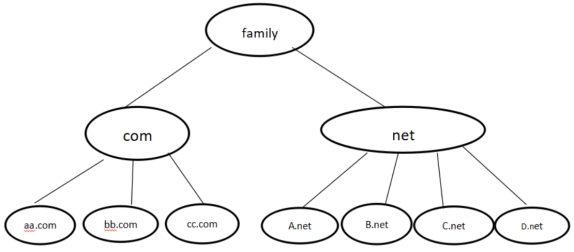

用十台虚拟机来实现一个DNS的私有根，规划如下图所示，family充当私有根的根服务器，根服务器把.com区域的解析权委派给wang。把.net区域的解析权委派给chen。

wang将aa.com的解析权委派给hu，将cc.com的解析权委派给jiao,将bb.com的解析权委派给ju。

chen将A.net的解析权委派给song。将C.net的解析权委派给other。将D.net的解析权委派给normal。将B.net 的解析权委派给shi。

2.2 VlAN规
