目录
摘 要 II
BSTRACT III
第一章绪论 1
1.1 课题背景 1
1.2 课题设计 1
第二章 减速器参数 3
2.1 工作要求 3
2.2数据汇总 3
第三章 齿轮的创建 5
3.1 低速级齿轮的创建 5
3.11 模型分析 6
3.13创建所有齿轮 16
第四章轴的创建 18
4.1 低速轴的创建 18
4.1.1设计思路 18
4.1.2设计过程 18
第五章箱体的创建 22
5.1上箱体的创建 22
5.1.1新建零件文档。 22
5.1.2创建拉伸实体特征。 23
5.1.3创建壳体特征。 23
5.1.4创建拉伸实体特征。 24
5.1.5创建基准特征 27
5.1.6创建筋特征。 29
5.1.7创建拉伸实体特征。 32
5.1.8创建拔模特征。 34
5.1.9创建倒圆角特征。 36
5.2 下箱体的创建 38
5.2.1新建零件文档。 38
5.2.2创建拉伸实体特征 39
(1)单击右工具箱中的
按钮打开设计图标板，在图标板中单击
按钮打开参照面板，单击其中的
按钮打开[草图]对话框，选择基准平面FRONT作为草绘平面，接受其他缺省参照放置草绘平面，单击
按钮进入二维草绘模式。 39
5.2.3创建壳体特征。 39
5.2.4创建混合实体特征。 40
5.2.5创建一组拉伸实体特征。 42
5.2.6创建基准特征。 44
5.2.7板筋的创建 46
5.2.8创建拔模特征。 50
5.2.9创建拉伸实体特征。 52
5.2.10创建孔特征。 55
5.2.11创建倒圆角特征。 56
对各个部分进行倒圆角处理。如图所示5-74 56
第六章 装配 57
6.1装配高速齿轮轴 57
6.2低速轴齿轮的装配 59
6.3减速器的整体装配 60
第七章 运动仿真 64

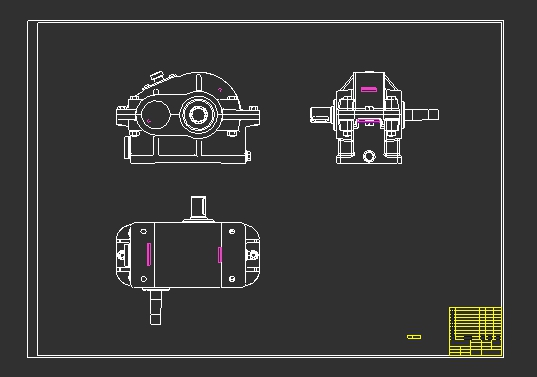

第八章 创建工程图 67
8.1制作A0标准图纸模板。 67
8.2创建BOM表。 70
8.3新建工程图文件 71
8.4工程图配置选项设置 72
8.5创建主视图 73
8.6创建投影视图 75
8.7创建基准特征 76
8.8在主视图中创建剖视图 77
8.9在俯视图中创建剖视图 80
8.10在左视图上创建剖视图 80
8.11整理剖面线 81
8.12创建球标 82
8.13尺寸标注 82
8.14编写技术要求 83
第九章 结论 83
参考文献 84
摘 要
随着数控技术和计算机应用技术的发展及其在制造业中的应用，三维设计软件日趋成熟，可方便地设计出所见即所得的三维实体产品模型。三维CAD/CAM技术在产品设计、分析、制造以及工程数据管理领域已经引起人们的广泛关注和重视，在众多三维CAD/CAM系统中，美国参数公司（PTC）的Pro/e在国内得到广泛应用，有着越来越广阔的市场。Pro/e系统以其强大的单一数据库体系结构为基础，基于特征建模、参数化、全相关单一数据库等主要特点，为产品提供了从设计、装配、制造、分析数据管理、二次开发等一系列完整的解决方案，是目前最优秀的机械设计自动化软件之一，在机械、汽车、电子电器、航空航天等众多行业部门得到了广泛应用。而减速器是作为机械行业中最常见的专业部件，是应用于原动机和工作机之间的独立传动装置，具有结构紧凑、传动效率较高、传递运动准确可靠、使用维护方便和可成批生产等特点。在自己以前所学的Pro/e基础知识与机械设计相关知识来运用到减速器的设计、三维建模与运动仿真之上。从而在大学期间所学的相关的知识进行综合运用，为今后在工作岗位上熟练应用Pro/e进行复杂产品的研发奠定基础。
关键词：Pro/e；齿轮减速器；三维建模；运动仿真；
A BSTRACT
This project as computer numberical control technology and computer application of technology and its use in manufacturing, three-dimensional design software ripe, you can easily create could see that the three entities product model. three-dimensional cad cam technology in product design and analysis, manufacturing and data management project in the field has aroused extensive concern and attention, in many 3d cad cam system, the united states companies （PTC） parameters of the pro e in the country, widely applied and it has become more and more broad market. pro e system with its powerful a single database basis, based on the characteristics of modeling, parameters, all related to the main characteristics such as a single database, to provide the product design and assembly, manufacture and analysis of data management and redevelop a complete solution, the best possible machines automate the software design of machines, cars and electronic appliances, such as aerospace industry department has a wide application. And speed reducer as machinery industry to the professional is applied to the original motion and the work between the independence of the gears, having driven a compact structure, efficient, accurate and reliable delivery motion, used for convenience and mass production. Used in the pro e basic knowledge and mechanical design relevant information to apply to the gear design, modeling and simulation above motion. Thus in university period of the relevant knowledge in general use, for in the job in the pro e a product of complex and laid the foundation.
Key word：Pro/e；Speed reduction gear; Feature modeling; Motion simulation;
