1．目的及意义（含国内外的研究现状分析）：
1.1 研究目的
在现代社会，随着家庭生活电气化程度的不断提高，火源和电力使用日益频繁，家庭火灾的发生频率也呈现出上升趋势。家庭火灾不仅会造成严重的财产损失，更会对人们的生命安全构成巨大威胁。传统的火灾报警方式往往存在响应速度慢、报警方式单一、缺乏远程监控功能等局限性，难以满足现代家庭对火灾预警的及时性和全面性需求。
本毕业设计旨在设计一种基于STC89C51单片机的物流仓储防火预警系统（该系统原理同样适用于家庭场景的火灾预警拓展，且在物流仓储场景下对大规模货物存储的防火意义重大），通过集成气体传感器MQ - 2、ADC0832模数转换器、DS18B20温度传感器以及液晶显示、声光报警等模块，实现对环境中可燃气体浓度、温度等关键参数的实时、精准监测。当检测到可燃气体浓度超标或温度异常升高时，系统能够迅速以灯光和声音两种方式发出报警信号，并通过液晶显示屏显示具体报警信息，同时具备无线传输功能，将报警信息实时发送至用户移动设备，实现远程监控和报警。通过该系统的设计与实现，有效降低物流仓储及家庭场景下火灾发生的风险，提高生命财产安全保障水平。
1.2 研究意义
1.2.1 理论意义
本课题的研究涉及传感器技术、单片机控制技术、模数转换技术、无线通信技术等多学科知识的综合应用。通过对该系统的设计与开发，能够进一步深入理解和掌握这些技术在实际项目中的应用方法和原理，丰富和完善火灾预警系统的理论体系，为相关领域的研究提供参考和借鉴。
1.2.2 实践意义
物流仓储领域：物流仓储场所通常存储大量货物，一旦发生火灾，不仅会造成货物的大量损毁，还可能引发连锁反应，导致整个仓储设施的破坏，甚至危及周边环境和人员安全。本设计的防火预警系统能够实时监测仓储环境中的可燃气体浓度和温度变化，及时发现火灾隐患并发出报警，为仓储管理人员提供充足的应对时间，采取有效措施防止火灾的发生和蔓延，保障物流仓储的安全运营。
家庭场景拓展应用：家庭火灾的预防同样至关重要。本系统所采用的技术和功能设计，如实时监测、多种报警方式、远程监控等，能够满足家庭用户对火灾预警的需求。用户可以通过手机等移动设备随时随地了解家中环境状况，在火灾发生初期及时采取措施，保护家人生命和财产安全，提高家庭生活的安全性。
1.3 国内外研究现状分析
1.3.1 国外研究现状
国外在火灾预警系统的研究方面起步较早，技术相对成熟。许多发达国家已经广泛应用先进的火灾预警技术，其系统功能更加完善，性能更加稳定可靠。
传感器技术方面：国外研发了多种高精度、高灵敏度的气体传感器和温度传感器，能够更准确地检测环境中的可燃气体浓度和温度变化。例如，一些新型的气体传感器采用了先进的材料和制造工艺，具有更宽的检测范围和更低的检测下限，能够检测到极微量的可燃气体，大大提高了火灾预警的及时性。
系统集成与智能化方面：国外的火灾预警系统通常集成了多种传感器和先进的算法，实现了对火灾特征的智能分析和判断。系统不仅能够根据检测到的参数值进行简单报警，还能通过数据分析预测火灾发生的可能性，提前发出预警信号。同时，系统具备自诊断和自修复功能，能够自动检测自身的故障并进行修复，提高了系统的可靠性和稳定性。
无线通信技术方面：国外在火灾预警系统的无线通信技术应用上较为广泛，采用了多种先进的无线通信协议，如 Wi-Fi、ZigBee、LoRa 等，实现了报警信息的远程传输和实时监控。用户可以通过手机、电脑等终端设备随时随地接收报警信息，并对系统进行远程控制和管理，提高了火灾预警的便捷性和灵活性。
1.3.2 国内研究现状
近年来，国内在火灾预警系统的研究方面也取得了显著进展，但与国外相比仍存在一定差距。
传感器技术方面：国内虽然也能够生产多种类型的气体传感器和温度传感器，但在传感器的精度、灵敏度和稳定性等方面与国外先进水平仍有一定差距。部分国产传感器的检测范围较窄，检测下限较高，容易受到环境因素的干扰，导致检测结果不准确。
系统功能方面：国内一些火灾预警系统的功能相对单一，主要以简单的参数检测和报警为主，缺乏对火灾特征的智能分析和预测功能。系统的集成度较低，各个模块之间的协同工作能力有待提高，导致系统的整体性能和可靠性受到影响。
无线通信技术应用方面：虽然国内也在积极推广无线通信技术在火灾预警系统中的应用，但目前应用范围相对较窄，主要集中在一些大型公共场所和工业领域。在家庭和小型场所的火灾预警系统中，无线通信技术的应用还不够普及，用户对远程监控和报警的需求尚未得到充分满足。
综上所述，国内外在火灾预警系统研究方面均取得了一定成果，但国外在技术水平和应用程度上具有一定优势。本课题旨在借鉴国内外先进经验的基础上，结合国内实际需求，设计一种基于STC89C51单片机的具有较高性价比和实用性的无线多功能智能火灾报警系统，为提高我国火灾预警水平做出贡献。
2．基本内容和技术方案：
2.1基本内容
本课题主要是实现烟雾报警和火灾发生时的报警及控制，下面分别对系统功能要求、系统技术要求及系统实现方案总体阐述。本系统的研制主要包括以下几项功能：
(1)火情探测功能：为了提高火灾报警的准确性和及时性，火灾报警系统需要使用各种方法进行火灾探测。在实际使用中，根据不同的防火场所，用户可以选用温度探测法、可燃气体检测法及烟雾探测法等合适的火灾探测方法，来有效的探测火灾；
(2)灯光报警功能：当室内烟雾浓度过大、有火情产生、故障等异常情况发生时，报警器要进行灯光报警。当烟雾超过最大设定值时，可以蜂鸣器报警。
在了解这个系统的工作原理以及功能之后，我们就可以基本确定系统的技术要求。系统采用的单片机处理器成本都比较低，可以满足批量生产和各类工程的需求。对于完整的一个系统而言，为提高市场的竞争力，这个系统应符合体积小、功耗低、数传性能可靠和成本低廉等技术要求。具体指标和参数如下:
(1)体积小：探测器的体积要尽可能的小，这样占用的空间才能减少，使用和更换才会方便；
(2)功耗低：系统可以采用三节5号干电池供电或5v电源供电。
(3)可靠性高:由于不确定的电磁干扰可能存在在系统工作环境中，为了保证系统长时间的可靠工作，以及减少误报次数，所以选择多指示灯，指示不同的状态。

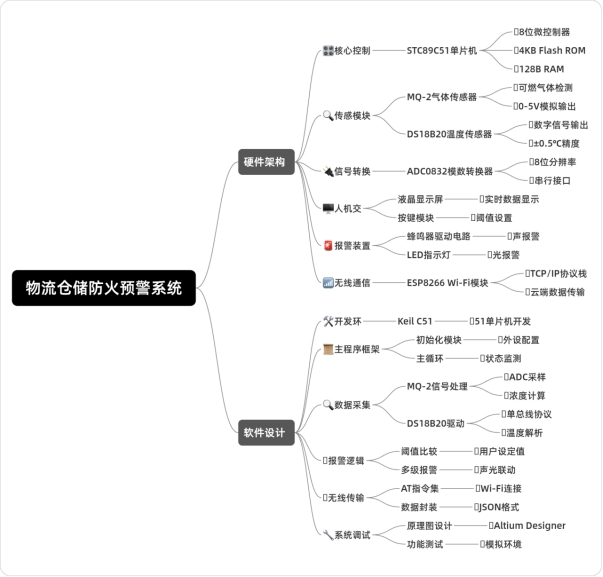

本设计主要由烟雾探测传感器电路、单片机、灯光报警电路、负载驱动电路、控制程序和编解码程序等组成。系统的组成结构如下：


图1
2.2技术方案
本物流仓储防火预警系统以 STC89C51 单片机为核心控制器，构建一个全面且高效的火灾监测与预警体系。
硬件层面，选用 MQ - 2 气体传感器精准检测环境中可燃气体浓度，其输出信号经 ADC0832 模数转换器转化为数字信号供单片机处理；DS18B20 温度传感器实时采集温度数据并直接传输给单片机。液晶显示屏用于直观呈现当前烟雾值与温度值，按键模块方便用户设定可燃气体浓度和温度的阈值。报警驱动电路在检测值超限时，驱动蜂鸣器发声、LED 灯闪烁实现声光报警。同时，借助无线通信模块，如 ESP8266 Wi-Fi 模块，将报警信息实时发送至用户移动设备。
软件方面，采用模块化编程思想，编写微处理器控制程序，实现传感器数据采集、阈值判断、报警控制以及无线数据传输等功能。利用专业绘图软件绘制系统原理图，清晰展示各硬件模块的连接关系与信号流向，为系统搭建和调试提供直观依据。通过软硬件协同工作，确保系统稳定、准确运行，有效实现物流仓储防火预警功能。
3．进度安排：
第1周（2025年12月23日）前熟悉物流仓储防火预警系统设计课题内容，准备开题论证；
2025年12月24日～2026年1月10日查阅物流仓储防火预警系统相关资料，包括国内外研究现状、现有技术方案等，选择合适的设计思路，熟悉开发环境与工具，完成开题报告撰写和修改，准备开题答辩。
第1周～第2周开展市场调研，对各类单片机、气体传感器（如MQ - 2）、温度传感器（如DS18B20）、模数转换器（如ADC0832）以及无线通信模块等的性能参数进行详细了解，对比不同品牌和型号，挑选出最适配本系统设计的元件，列出详细清单。
第3周～第4周进行硬件电路设计，运用专业的电路设计软件，如Altium Designer，绘制系统原理图和PCB图，确保电路连接准确无误、布局合理。
第5～7周开展软件算法设计，针对传感器数据采集与处理、阈值判断、报警控制以及无线数据传输等功能编写相应的程序代码。
第8周对设计好的系统进行全面测试，包括硬件电路的通电测试、软件程序的功能测试，重点测试系统的稳定性、准确性和可靠性，详细记录测试过程中出现的问题及测试结果。
第9~10周根据测试结果对系统进行功能完善和调试优化，同时着手撰写毕业设计论文，完成初稿后进行查重并根据查重结果进行修改。
第11～12周完成论文定稿，精心制作PPT，对答辩内容进行梳理和演练，做好答辩准备。
第13周提交答辩材料，按照学校要求进行毕业设计答辩。
