题目

基于数控车床的自动上下料机构设计

题目类别

毕业设计

姓名

专业

班级

学号

一、选题背景及依据（简述国内外研究状况和相关领域中已有的研究成果（文献综述），选题目的、意义，列出主要参考文献）

（一）、选题背景与依据

选题背景与依据：在当今全球制造业快速迭代与升级的浪潮中，数控车床作为高精度、高效率加工的核心设备，其性能的发挥直接关联到企业的竞争力与市场响应速度。然而，传统的人工上下料方式不仅限制了数控车床的加工效率，还增加了操作人员的劳动强度和安全风险，已难以满足现代制造业对自动化、智能化生产线的迫切需求。因此，探索并设计一种基于数控车床的自动上下料机构，成为了当前制造业技术革新和产业升级的重要方向。

本选题“基于数控车床的自动上下料机构设计”的提出，旨在解决传统人工上下料方式存在的诸多问题，提升数控车床的加工效率和自动化水平。该设计融合了机械、电子、控制及人工智能等多学科技术，通过精确的机构设计与先进的控制系统，实现物料的自动识别、抓取、运输和释放，与数控车床实现无缝对接，从而极大地缩短加工准备时间，提高生产线的整体运行效率。

该选题的研究意义在于：一方面，它能够提高数控车床的生产效率和加工精度，降低生产成本和人力成本，为企业创造更大的经济效益；另一方面，它还能够推动制造业的自动化、智能化发展，提升我国制造业的整体竞争力。此外，该选题的研究成果还具有广泛的应用前景，适用于机械加工、精密制造等多个行业，具有显著的社会效益和经济效益。

（二）、国内外研究现状

1、国内研究现状

近年来，随着制造业的快速发展和转型升级，国内对于数控车床自动上下料机构的研究也取得了显著进展。许多学者和科研机构纷纷投入到这一领域的研究中，提出了多种不同的设计方案和实现方法。

一些研究机构和企业基于机械臂或机器人技术，开发了能够实现自动上下料的系统。这些系统通过精确的机构设计和先进的控制技术，实现了对物料的精准抓取和放置，提高了数控车床的加工效率和自动化水平。此外，还有一些研究探索了基于输送带、滑道等方式的自动上下料机构，通过优化物料传输路径和机构设计，进一步提高了生产效率。

然而，国内研究在自动上下料机构的智能化、自适应性等方面仍存在不足。例如，如何实现物料类型的自动识别、如何根据加工需求灵活调整上下料路径等问题，仍需要进一步深入研究。

2、国外研究现状

相比之下，国外在数控车床自动上下料机构的研究方面起步较早，技术也相对成熟。一些国际知名的制造企业和研究机构，如西门子、ABB等，已经开发出了具有较高智能化和自适应性的自动上下料系统。

这些系统通常采用先进的传感器技术和人工智能算法，能够实现对物料类型、位置、速度等参数的精准检测和控制。同时，它们还具有较强的自适应性和学习能力，能够根据加工需求灵活调整上下料路径和机构参数，进一步提高生产效率和加工精度。

此外，国外研究还注重将自动上下料机构与数控车床、机器人等其他设备进行集成和协同工作，构建完整的自动化生产线。这种集成化的生产方式不仅提高了生产效率，还降低了生产成本和人力成本，为企业创造了更大的经济效益。

虽然国外在数控车床自动上下料机构的设计方面已经积累了一定的经验，并取得了一定的成果，但仍存在一些不足和缺陷。例如，部分自动上下料机构在复杂工况下的稳定性和可靠性有待提高，同时，其维护和保养成本也相对较高。此外，某些设计在灵活性方面存在局限，难以满足多样化的生产需求。因此，本研究旨在针对这些问题，提出一种更加高效、稳定、灵活的数控车床自动上下料机构设计方案。

（三）、研究目的及其意义

1、研究目的：

本研究旨在设计一种基于数控车床的自动上下料机构，通过精确的机构设计和先进的控制系统，实现对物料的自动识别、抓取、运输和释放。具体而言，本研究将重点解决以下几个关键问题：一是如何根据数控车床的加工需求和空间布局，制定合理的自动上下料机构设计方案；二是如何选择合适的传感器和控制算法，实现对物料类型、位置、速度等参数的精准检测和控制；三是如何对自动上下料机构中的关键零部件进行力学分析和校核计算，确保其强度、刚度及稳定性满足设计要求。

2、研究意义：

本研究具有重要的理论和实践意义。一方面，通过研究和设计基于数控车床的自动上下料机构，可以推动制造业的自动化、智能化发展，提升我国制造业的整体竞争力。另一方面，本研究还可以为其他相关行业提供有益的借鉴和参考，推动相关技术的广泛应用和产业化发展。此外，本研究还可以培养和提高相关专业人才的创新能力和实践能力，为推动我国制造业的高质量发展提供有力的人才支撑。

（四）、参考文献

[1] 经韬,李麒.基于ABB IRB2600机械手的一种数控车床自动上下料输送装备的设计[J].自动化技术与应用, 2022(010):041.

[2] 李松林.基于工业机器人的数控车床自动上下料系统研究与设计[D].吉林大学,2023.

[3] 张新棋,董传杰,王磊,等.基于机器人自动上下料技术的数控机床产线的设计与应用[J].机械工程师, 2024(003):000.

[4] 庄志鑫.工业机器人上料工艺与数控车床制造技术的综合应用[J].南方农机, 2023, 54(7):153-155.DOI:10.3969/j.issn.1672-3872.2023.07.044.

[5] 董凤龙.数控卧式车床自动化上下料及对刀系统的设计[J].机械制造, 2022, 60(10):3.

[6] 徐晓燕.数控车床上下料调控系统的研究[J].机械管理开发, 2023, 38(5):196-197.

[7] 江玉才,杨晶,黄志友,等.基于PLC的数控车床自动上下料系统的设计与实现[J].菏泽学院学报, 2022(002):044.

[8] 杨亮.数控车床自动上下料机械手结构设计[J].科技创新导报, 2022(001):019.

[9] 李茹茹,王超.数控车床上下料机械手的结构设计[J].自动化应用, 2023, 64(9):29-31.

[10] 蔡永和,牛成林.半轴精车,钻孔,孔倒角自动化设计[J].锻造与冲压, 2022(5):38-41.

[11] 赵凤英,张红丽,胡丽娜.数控机床自动上下料的控制技术分析[J].电子技术（上海）, 2022(003):051.

[12] 赵飞.长管料车削加工自动上下料系统设计研究[J].煤矿机械, 2022(002):043.

[13] 李文,高健.经济型数控车床自动化制造单元的设计[J].机械工程师, 2024(9).

[14] 马立胜.基于工业机器人的上下料生产线设计分析[J].造纸装备及材料, 2023, 52(12):43-45.

[15] 张琛,黑晨菲,李晶.自动上下料系统的数字孪生模型构建与虚拟仿真调试方法[J].制造业自动化, 2024, 46(1):45-50.

[16] 王战中,张俊,季红艳,等.自动上下料机械手运动学分析及仿真[J].  2022(5).

[17] 徐巍,朱怀志,钟宇超,等.基于NSGA-Ⅱ的热压系统上下料机械手结构优化设计[J].现代制造工程, 2023(5):65-73.

[18]  Kim H S , Kim G S .5-Axis Robot Design for Loading and Unloading Workpieces[J].International Journal of Precision Engineering and Manufacturing, 2023, 24(12):2279-2289.DOI:10.1007/s12541-023-00874-9.

[19]  Burns J .Smart machine tending with the KUKA LBR iisy[J].Machinery, 2023, 181(TN.4335):44-45.

[20]  Hofmann B .Stiff Vertical Turning[J].Automobil Industrie, 2023, 68(1 Suppl.).

二、主要研究（设计）内容、研究（设计）思想及工作方法或工作流程

1、研究内容

主要研究（设计）内容：

本课题主要需要解决的问题是基于数控车床的自动上下料机构的设计与开发，旨在提高数控车床的生产效率和自动化水平。具体研究内容包括：

现状分析：全面调研数控车床自动上下料领域的最新技术动态、市场应用情况及发展趋势，收集并分析国内外相关文献资料、专利、学术论文、行业标准及成功案例。

方案设计：基于调研结果，结合数控车床的实际加工需求与空间布局，制定详细的自动上下料机构设计方案，明确机构的整体架构、工作原理、工作流程、各部件功能及相互间的配合关系。

机构方式比较：深入分析现阶段常见的数控车床自动上下料机构方式（如机械手、输送带、滑道等），比较其优缺点、适用场景及在特定条件下的性能表现。

传感器选型：根据自动上下料机构的设计需求，选择合适的传感器以实现对物料位置、速度、重量等参数的精准检测与控制，并进行综合比较与选型。

力学分析：对自动上下料机构中的关键零部件（如传动轴、链条、齿轮、电机、传感器支架等）进行力学分析与校核计算，验证其强度、刚度及稳定性是否满足设计要求。

建模与出图：绘制三维模型并按毕业设计要求出二维工程图纸。

系统实现与优化：通过集成智能控制系统，实现自动识别、抓取和放置工件的功能，并优化上下料路径，缩短加工周期，增强系统的灵活性。

论文的大体框架（主要内容）：

第一章 绪论

1.1基于数控车床的自动上下料机现状

1.2设计目的

1.3 国内外研究方向

1.4 设计原则

第二章  基于数控车床的自动上下料机构方案设计

2.1基于数控车床的自动上下料机构的总体设计

2.1.1 机构总体结构的类型

2.1.2 设计具体采用方案

2.2 机构腰座结构的设计

2.2.1 机构腰座结构的设计要求

2.2.2 设计具体采用方案

2.3 机构手臂的结构设计

2.3.1 机构手臂的设计要求

2.3.2 设计具体采用方案

2.4 机构腕部的结构设计

2.4.1 机器手手腕结构的设计要求

2.4.2设计具体采用方案

2.5机构末端执行器（手爪）的结构设计

2.5.1机构末端执行器的设计要求

2.5.2机器人夹持器的运动和驱动方式

2.5.3 机器人夹持器的典型结构

2.5.4设计具体采用方案

2.6机构的机械传动机构的设计

2.6.1工业机器人传动机构设计应注意的问题

2.6.2工业机器人常用的传动机构形式

2.6.3 设计具体采用方案

2.7机构驱动系统的设计

2.7.1机器手各类驱动系统的特点

2.7.2机器手液压驱动系统

2.7.3 机器人气动驱动系统

2.7.4机器手电动驱动系统

2.7.5设计具体采用方案

第3章  理论分析和设计计算

3.1本机构的动作范围确定如下

3.2 确定运动速度

3.3确定液压系统的主要参数

3.3.1计算液压缸的总机械载荷

3.3.2手爪执行液压缸工作压力计算

3.3.3 无杆活塞油缸（亦称齿条活塞油缸）

3.3.4液压缸主要参数的确定

3.3.5液压缸强度的较核

3.4计算和选择液压元件

3.4.1控制元件的选择

3.4.2油管及其他辅助装置的选择

参考文献

结   论

2、研究思路

本研究旨在设计一种基于数控车床的自动上下料机构，以提高生产效率。我们将通过以下步骤进行研究：首先，对现有的数控车床和自动上下料机构进行调研和分析；其次，结合实际需求，提出一种新型的设计方案；最后，通过仿真和实验验证该方案的可行性和有效性。

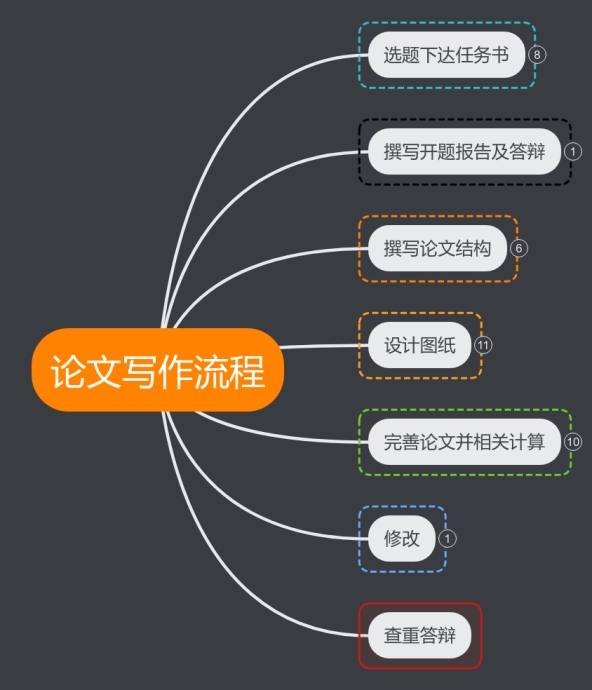

毕业论文（设计）工作流程图：

3、研究方法

论文中具体采用的研究方法包括：

文献研究法：通过知网、维普、Web of Science等途径查阅数控车床自动上下料领域的相关文献，收集、整理和分析国内外关于自动上下料机构设计的文献资料，总结前人的研究成果、存在的问题及发展趋势，并明确本课题的研究目的。

现状分析：全面调研数控车床自动上下料领域的最新技术动态、市场应用情况及发展趋势，收集并分析国内外相关文献资料、专利、学术论文、行业标准及成功案例。

设计方案制定：基于调研结果，结合数控车床的实际加工需求与空间布局，制定详细的自动上下料机构设计方案。明确机构的整体架构、工作原理、工作流程、各部件功能及相互间的配合关系。

机构方式分析：深入分析现阶段常见的数控车床自动上下料机构方式（如机械手、输送带、滑道等），比较其优缺点、适用场景及在特定条件下的性能表现，选择最适合的设计方案。

传感器选型：根据自动上下料机构的设计需求，选择合适的传感器以实现对物料位置、速度、重量等参数的精准检测与控制。考虑传感器的精度、响应时间、稳定性、耐用性及成本等因素，进行综合比较与选型。

力学分析与校核：对自动上下料机构中的关键零部件（如传动轴、链条、齿轮、电机、传感器支架等）进行力学分析与校核计算，验证其强度、刚度及稳定性是否满足设计要求。同时，考虑零件的加工工艺性、装配性及维护便利性。

三维建模与二维图纸绘制：利用CAD软件进行三维建模，并按毕业设计要求绘制二维工程图纸，确保图纸的简洁性、详细性、准确性和标注的准确性。

系统集成与测试：完成整体机构的组装与调试，进行系统集成与功能测试，验证其在实际应用中的性能和稳定性。

4、研究流程

（1）研究前期准备：收集国内外关于数控车床自动上下料机构设计的论文与专利资料，进行对比分析，明确国内外研究现状及存在的不足之处。

（2）完成系统初步设计：根据需求分析，确定自动上下料机构的总体设计方案，包括机构结构、运动方式、控制策略等。

（3）详细设计与计算：针对初步设计方案，进行详细的结构设计、零部件选型与尺寸计算，确保机构能够满足实际使用需求。

（4）图纸绘制与模型建立：利用CAD软件进行机构图纸的绘制，并建立三维模型，以便进行运动仿真与优化。

（5）制造与装配：根据图纸与模型，进行零部件的加工制造与机构装配，确保装配精度与运动流畅性。

（6）调试与测试：对装配完成的自动上下料机构进行调试，确保其能够正常运行；进行各项性能测试，如上下料速度、定位精度等，验证机构性能是否满足设计要求。

（7）总结与优化：根据调试与测试结果，对机构进行总结与优化，提出改进方案，进一步完善机构设计。

三、毕业论文（设计）工作进度安排

2024年9月1日至2024年9月29日：

收集相关文献，查阅资料，初步了解数控车床自动上下料领域的最新技术动态、市场应用情况及发展趋势。

初步确定毕业设计的题目和大致方向，完成开题报告以及任务书的初步框架搭建。

2024年9月30日至2024年10月7日：

细化开题报告，明确设计目标、要解决的关键问题、预期成果等。

进一步完善任务书，确保所有要求和细节都得到明确。

与指导教师沟通，根据反馈调整开题报告和任务书。

2024年10月8日至2024年10月12日：

最终确定开题报告和任务书，并提交给指导教师审核。

准备接受任务的相关事宜，包括签署接受任务书等。

2024年10月14日至2024年10月31日：

根据审核反馈，对开题报告和任务书进行最终修订和完善。

正式开始毕业设计的调研工作，深入收集国内外相关文献资料、专利、学术论文、行业标准及成功案例。

对调研结果进行初步分析，明确不同自动上下料机构的设计原理、优缺点、适用范围及改进方向。

2024年11月1日至2024年11月30日：

基于调研结果，结合数控车床的实际加工需求与空间布局，制定详细的自动上下料机构设计方案。

明确机构的整体架构、工作原理、工作流程、各部件功能及相互间的配合关系。

绘制初步的设计草图，为后续的三维建模做准备。

2024年12月1日至2024年12月31日：

对设计方案进行进一步优化和完善，确保满足设计要求。

绘制三维模型，并根据需要进行修改和调整。

按照毕业设计要求，开始出二维工程图纸的初步工作。

2025年1月1日至2025年1月31日：

完成二维工程图纸的详细绘制，确保图纸简洁、详细、准确，标注无误。

对图纸进行审查，确保符合规定的图幅和格式要求，以及所有必要的尺寸、公差和配合要求都得到准确标注。

2025年2月1日至2025年2月28日：

对自动上下料机构中的关键零部件（如传动轴、链条、齿轮、电机、传感器支架等）进行力学分析与校核计算。

验证其强度、刚度及稳定性是否满足设计要求，并考虑零件的加工工艺性、装配性及维护便利性。

2025年3月1日至2025年3月31日：

根据分析结果，对设计方案进行必要的调整和优化。

准备毕业设计论文的撰写工作，包括确定论文结构、撰写大纲等。

2025年4月1日至2025年4月30日：

撰写毕业设计论文的正文部分，确保论文结构合理、论述清晰、语言表达准确。

对论文进行初步审查，确保符合学校要求的格式和字数要求。

收集并整理参考文献，确保参考文献数量和质量符合要求。

2025年5月1日至2025年5月10日：

对毕业设计论文进行最终修订和完善，确保所有内容都准确无误。

准备答辩材料，包括PPT、答辩稿等。

参加毕业设计答辩，展示设计成果和论文内容。
