15V-12V直流降压斩波电路设计
目录
15V-12V直流降压斩波电路设计
一、选题背景及意义
二、国内外研究现状及发展趋势
三、研究主要内容
四、设计概述与需求分析
五、电路总体方案设计
六、驱动电路设计
七、过电流保护电路
八、主电路的建模
九、主电路的仿真
十、总结与展望
十一、参考文献
一、选题背景及意义
斩波电路作为一种重要的电力电子变换技术,其基本原理是通过控制开关管的通断,将直流电源的高电压斩波成低电压输出。斩波电路不仅具有体积小、重量轻、效率高等优点,而且可以实现输出电压的连续可调,满足不同设备的供电需求。因此,在直流电源变换中,斩波电路发挥着至关重要的作用。
斩波电路的发展也是推动电力电子技术进步的重要动力。随着新材料、新工艺和新技术的不断涌现,斩波电路的性能也在不断提升,为电力电子技术的发展注入了新的活力。
二、国内外研究现状及发展趋势
在国内,降压斩波电路作为电力电子技术的重要分支,近年来得到了广泛的研究和应用。随着国内电力电子技术的飞速发展,降压斩波电路的设计和应用也取得了显著的进步。众多高校和研究机构对降压斩波电路进行了深入的研究,探索了其结构设计、性能优化、控制策略等多个方面,并提出了一系列创新性的理论和方法。
在国外,降压斩波电路的研究和应用已经相对成熟。欧美等发达国家在电力电子技术领域具有深厚的技术积累和创新能力,对降压斩波电路的研究和应用处于领先地位。国外的企业已经推出了众多高性能的降压电源产品,并成功应用于多个领域。这些产品不仅具有高效率、高可靠性等特点,还具备智能化管理功能,可以实现对电路的远程监控和维护。此外,国外的企业还注重与高校和研究机构的合作,共同推动降压斩波电路的技术创新和产业升级。
无论是国内还是国外,降压斩波电路的研究和应用都取得了显著的进展。然而,随着电力电子技术的不断发展和应用需求的不断提升,我们仍需继续深入研究和探索,以推动降压斩波电路的技术创新和产业升级。
三、研究主要内容
本文旨在设计并实现一个15V至12V的直流降压斩波电路。首先,通过深入的理论学习,掌握了降压斩波电路的基本结构、工作原理及其性能参数。在此基础上,完成了主电路的结构设计、参数计算以及器件选型,并精心设计了辅助电路和控制电路。随后,利用MATLAB等仿真软件对电路进行了详细的仿真分析,验证了设计方案的正确性。最后,通过搭建实验电路,对理论分析和仿真结果进行了实验验证,进一步深入理解了电路的工作原理。在确保电路安全可靠的前提下,对电路性能进行了优化,提升了输出电压的稳定性、电路的效率和响应速度。最终,将研究成果应用于实际电子设备制作和电动机驱动等场景,观察和记录了实际应用中的性能表现,并根据实际应用中的问题进行了针对性的优化。
四、设计概述与需求分析
首先是主电路模块的设计。该模块将采用全控型IGBT作为核心器件,通过精确控制其开通与关断的时间占空比,实现对输出电压u的有效调节。这一设计旨在确保电路能够在不同工作条件下,稳定输出所需的直流电压。
其次是控制电路模块的设计。我们将采用SG3525作为控制核心,负责精确控制IGBT的开通与关断。通过合理的控制策略,实现对电路工作状态的精确调节,确保电路的稳定性和可靠性。
此外,驱动及保护电路模块的设计也是本次任务的重要组成部分。该模块将负责为IGBT提供稳定可靠的驱动信号,并在电路出现异常时,及时采取保护措施,防止电路损坏。
最后,我们将通过对主电路进行建模,利用Matlab仿真技术,对电路的工作过程进行深入分析。通过仿真分析,我们可以更加直观地了解电路的性能特点,为进一步优化设计提供有力支持。
五、电路总体方案设计
根据Buck降压斩波电路的设计需求,我们精心设计了主电路、控制电路、驱动电路以及保护电路,并绘制了相应的降压斩波电路结构框图,如图2-1所示。
![](/UploadFiles/20240710095212255001.png)
![](/UploadFiles/20240710095212759002.png)
![](/UploadFiles/20240710095213666003.png)
![](/UploadFiles/20240710095213961004.png)
![](/UploadFiles/20240710095213622005.png)
图2-1 电路结构框图
在图2-1的结构框图中,控制电路扮演着至关重要的角色,它负责产生控制信号以驱动IGBT降压斩波电路。这些控制信号随后被传送到驱动电路,驱动电路则通过适当的转换,将这些信号转化为能够控制IGBT开通或关断的形式。通过这种方式,我们可以精确地控制IGBT降压斩波电路的主电路工作。
六、驱动电路设计
该部分的核心功能如下:一是提供合适的正向与反向输出电压,确保IGBT的可靠开通与关断;二是确保瞬态功率或瞬时电流足够大,以便IGBT能迅速建立栅控电场实现导通;三是尽量减小输入输出延迟时间,从而提升整体工作效率;四是实现高标准的输入输出电气隔离,使信号电路与栅极驱动电路保持绝缘状态;五是具备出色的过流保护能力。
![](/UploadFiles/20240710095213973006.png)
![](/UploadFiles/20240710095213226007.png)
![](/UploadFiles/20240710095213787008.png)
![](/UploadFiles/20240710095214293009.png)
图3-3 驱动电路原理图
七、过电流保护电路

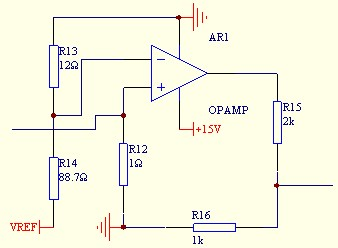

为满足本次设计的过流保护要求,即在电流达到6A时触发保护机制,我们再次利用SG3525芯片引脚10端的自锁特性来实施过流保护。核心思路在于将过电流信号转换为过电压信号。具体实现方法是,在电路的主干路上串联一个小电阻,并在此小电阻上并联一个大电阻,以便实现电流到电压的转换。
![](/UploadFiles/20240710095214966010.png)
![](/UploadFiles/20240710095214698011.png)
![](/UploadFiles/20240710095216670012.png)
八、主电路的建模

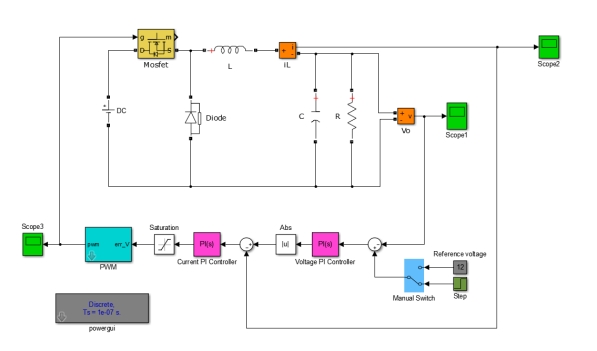

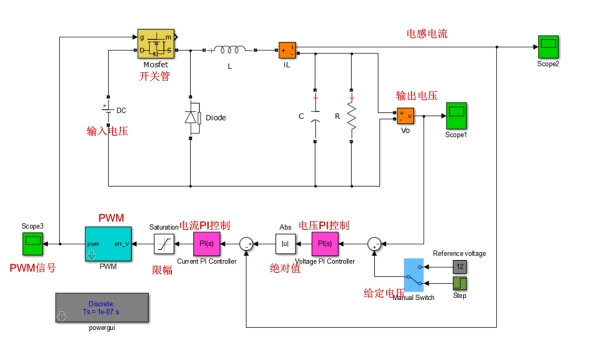

最后一步,通过上述步骤中的各个模块的适当连接,我们成功构建了整个系统的仿真电路,其电路图如附图3-7所示。
![](/UploadFiles/20240710095216499013.jpg)
![](/UploadFiles/20240710095216258014.jpg)
图3-7 仿真电路图

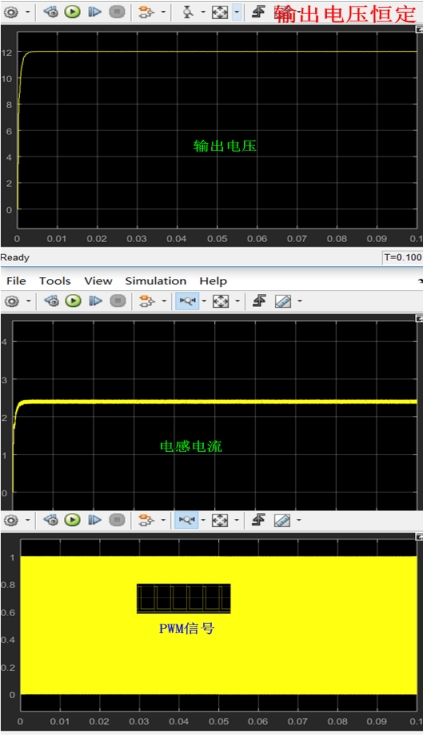

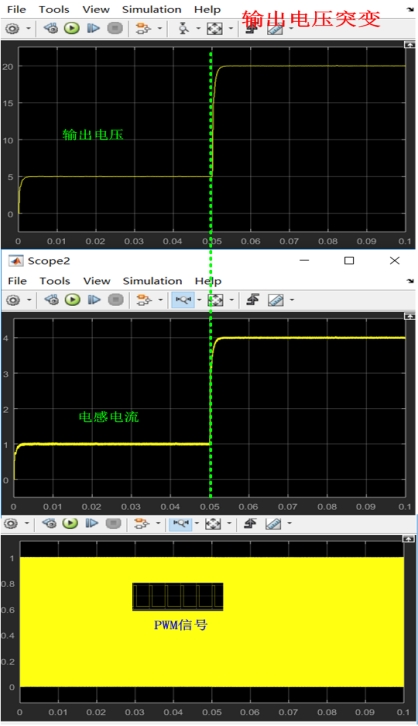

九、主电路的仿真
![](/UploadFiles/20240710095216999015.jpg)
![](/UploadFiles/20240710095217705016.jpg)
![](/UploadFiles/20240710095221532017.png)
十、总结与展望
本次设计主要围绕15V-12V直流降压斩波电路展开,重点探讨了电路的保护机制与降压性能的优化。在电路保护方面,我们设计了有效的过电压和过电流保护电路,通过RC串联电路和反向二极管的配合使用,成功抑制了开关过程中的过电压和过电流,确保了电路的稳定运行。同时,针对IGBT的保护,我们也进行了深入的研究,通过合理的参数设置和电路布局,有效降低了IGBT的开关损耗和故障率。
