摘  要

本文分析国内外振打装置技术的研究现状和电除尘器振打装置的工作原理，确定了采用既结合了我国的实际情况，又具有普遍性的侧部挠臂锤振打的设计方案。针对目前侧部挠臂锤振打存在的一些问题提出改进设计方法。本文利用CAD快速建立机械零件的二维实体绘图和二维装配这种功能强大的计算机辅助绘图和设计软件，对侧部挠臂锤振打装置的各个组成部分进行实体造型设计与装配，较完善的对侧部挠臂锤振打装置的结构展示和设计。

关键词：电除尘器；振打装置；特征；装配

Abstract

This paper analyzes the technology at home and abroad vibration device research and electrostatic precipitator rapping device working principle, identified using a combination of both the actual situation of our country, but also has universal flexible side arm vibration hammer design. Side view of the current torsion arm vibration hammer some issues to improve the design method. In this paper, the use of CAD mechanical parts to quickly create the three-dimensional graphics and three-dimensional entities, such powerful assembly of computer-aided graphics and design software, the opposite arm of the Department of torsion vibration hammer device to carry out the various components of the solid modeling design and assembly, better Department of torsion contralateral arm vibration hammer device to display the structure and design.

Keywords: Electrostatic precipitator（ESP）； vibration device； Characteristics；Assembly

目  录

1 引 言

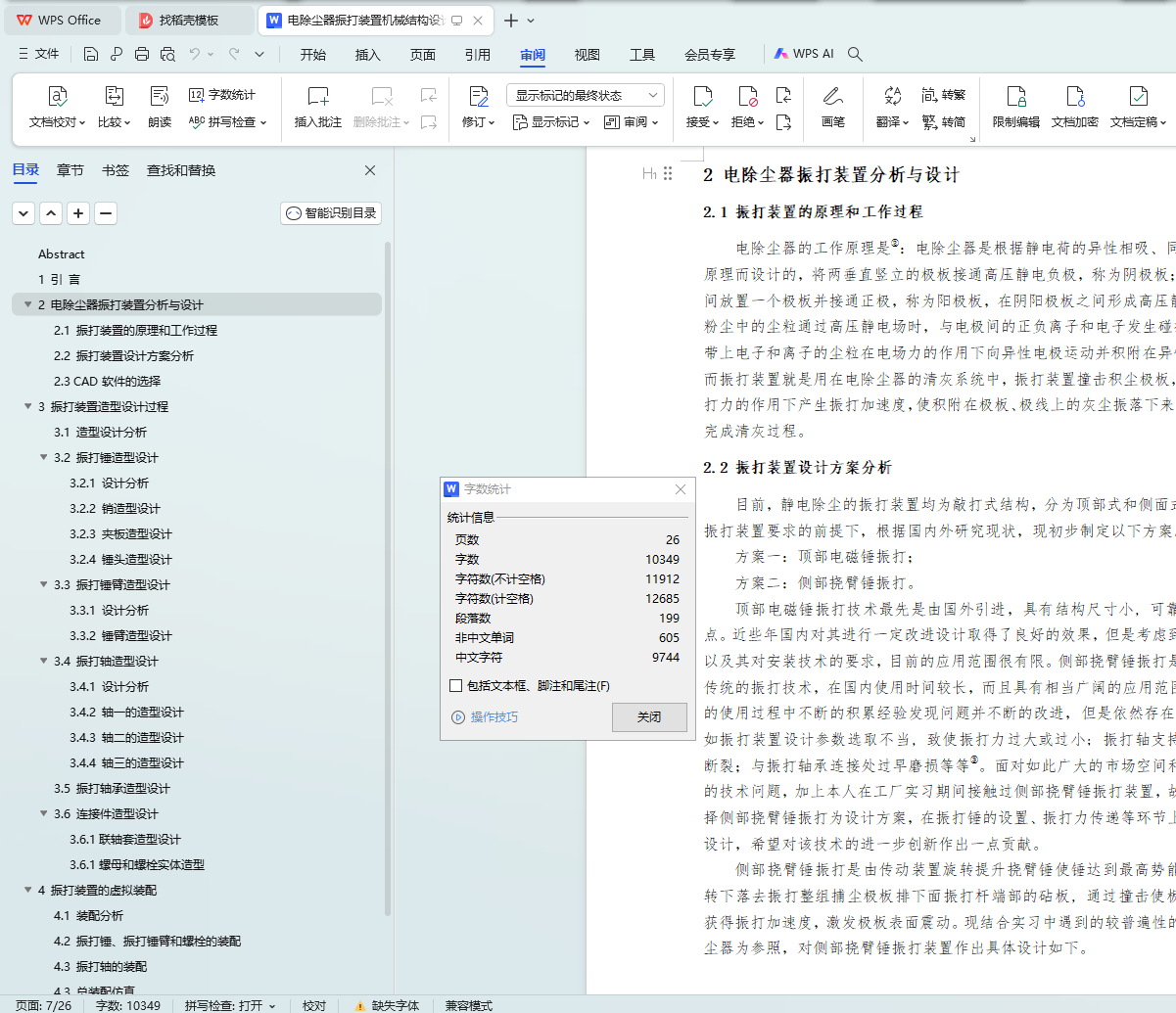

2 电除尘器振打装置分析与设计

2.1 振打装置的原理和工作过程

2.2 振打装置设计方案分析

2.3 CAD软件的选择

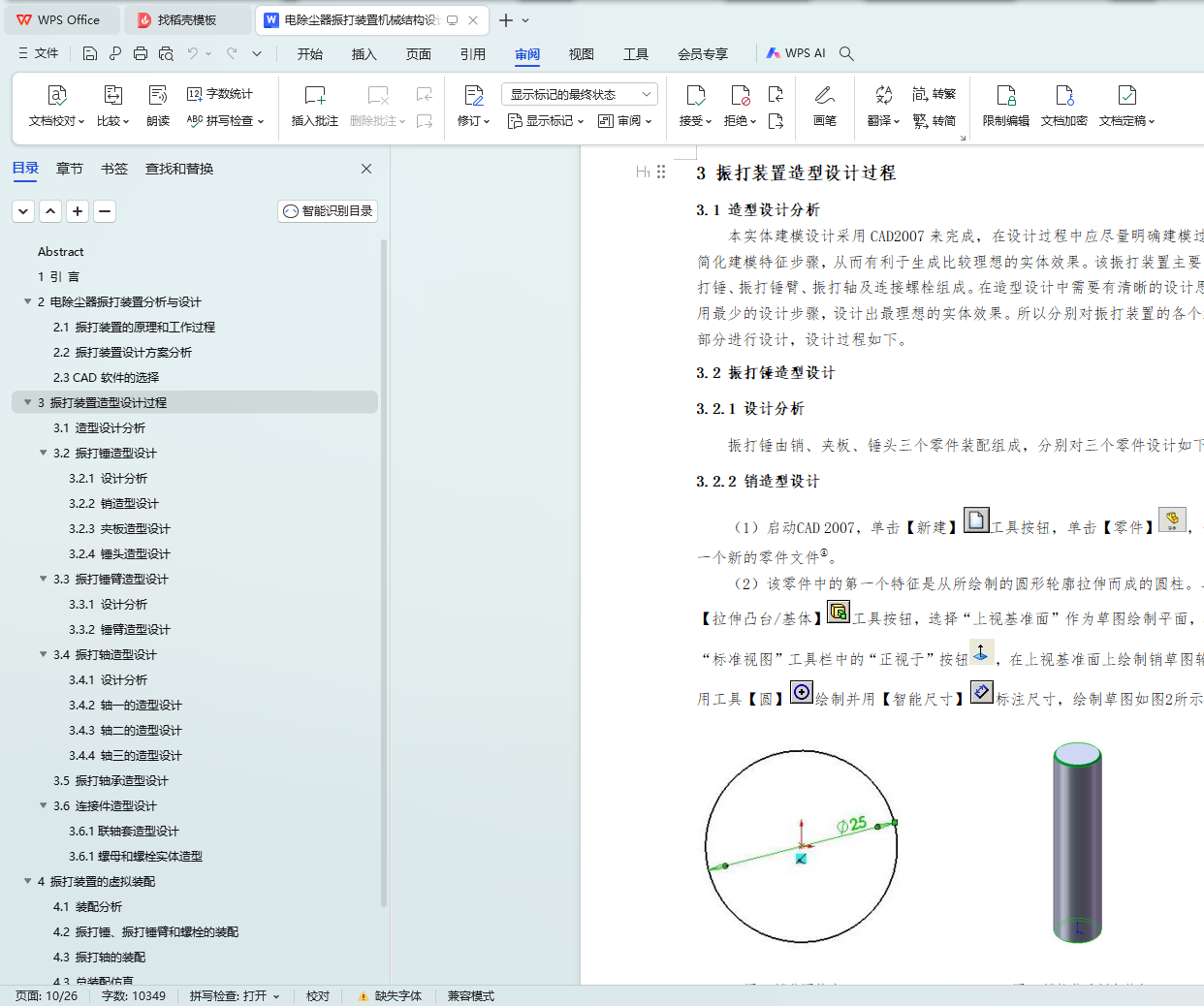

3 振打装置造型设计过程

3.1 造型设计分析

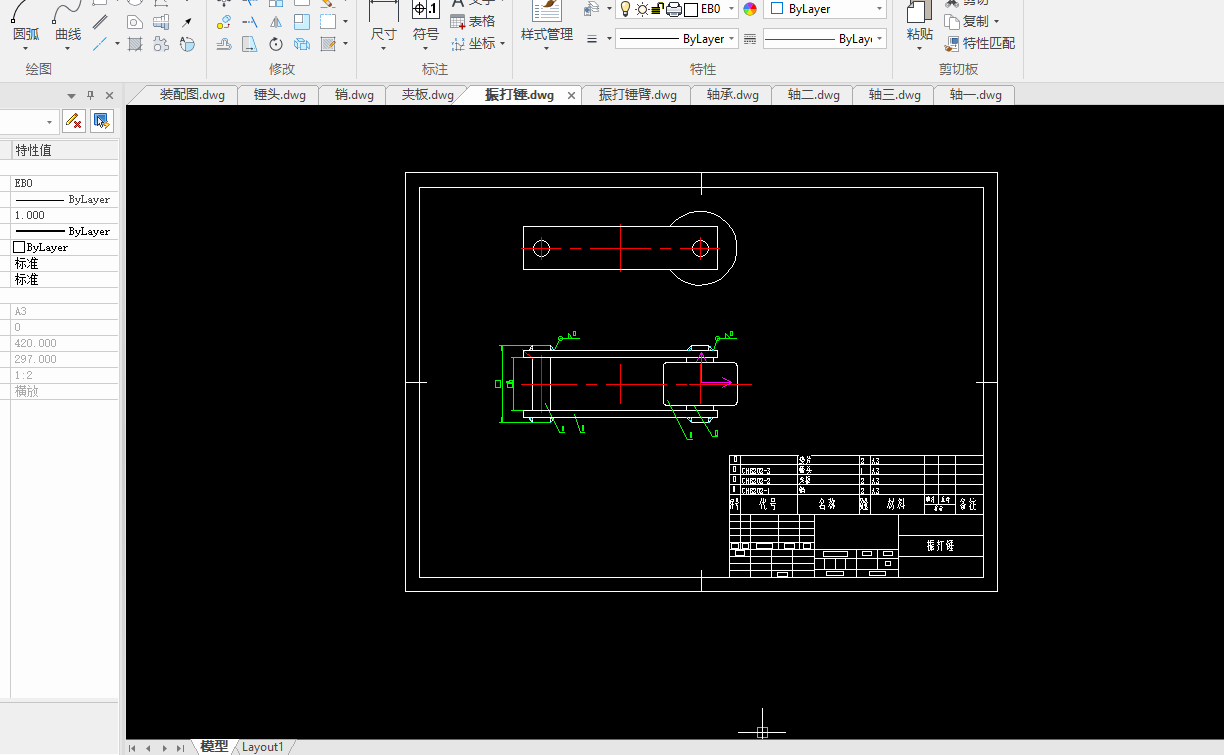

3.2 振打锤造型设计

3.2.1 设计分析

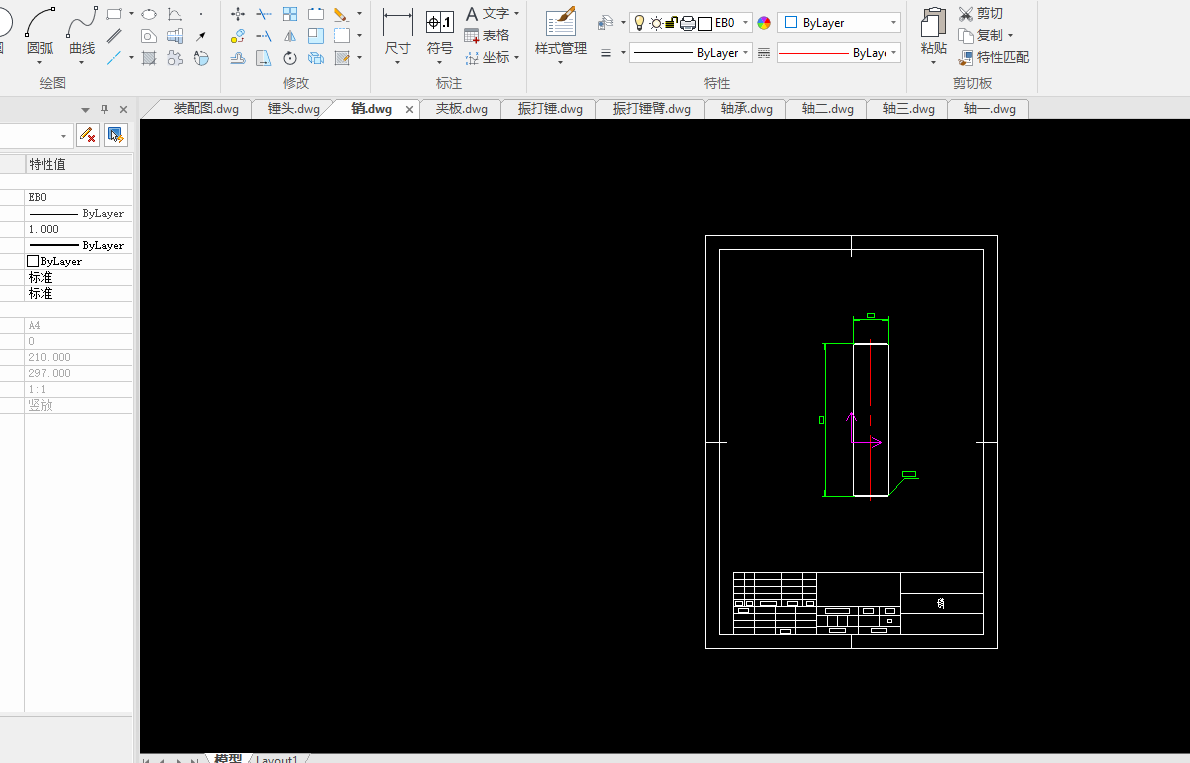

3.2.2 销造型设计

3.2.3 夹板造型设计

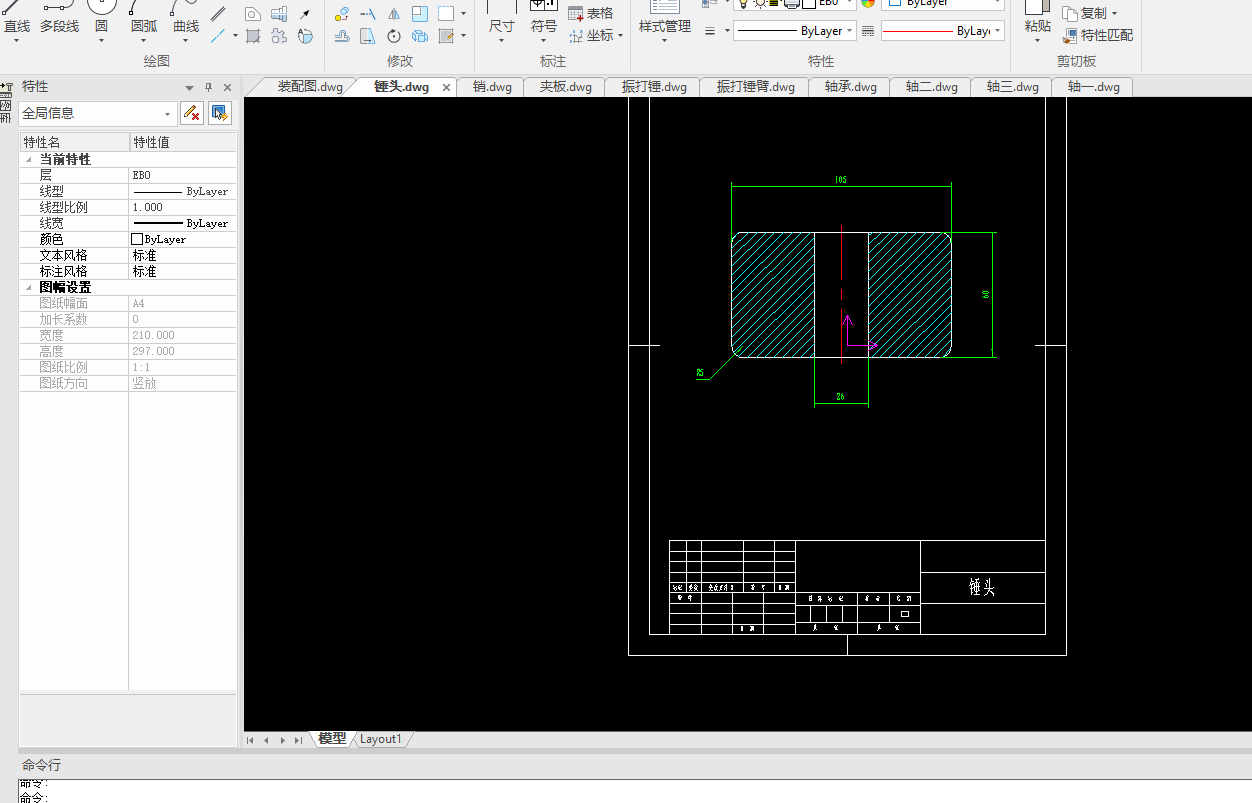

3.2.4 锤头造型设计

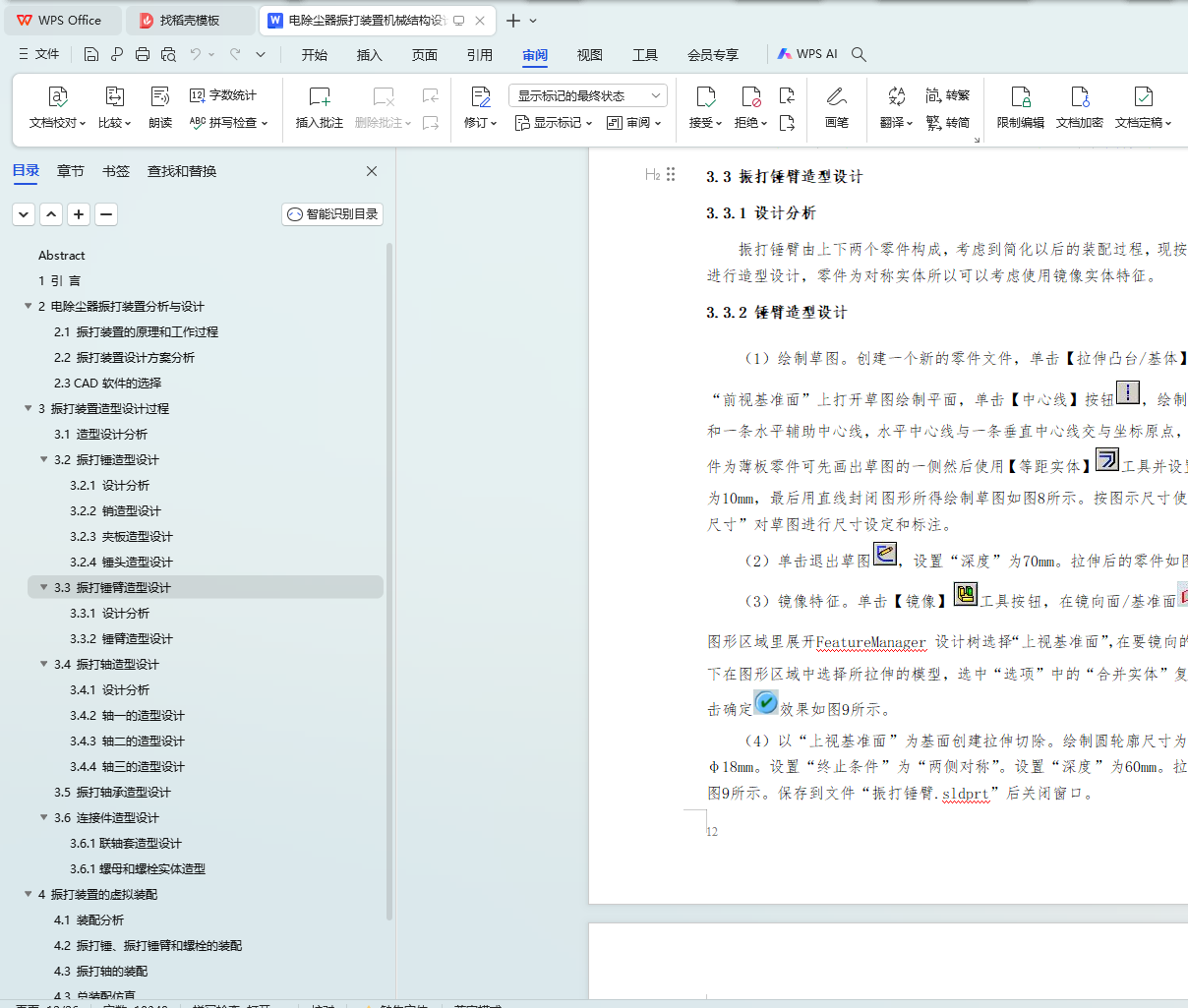

3.3 振打锤臂造型设计

3.3.1 设计分析

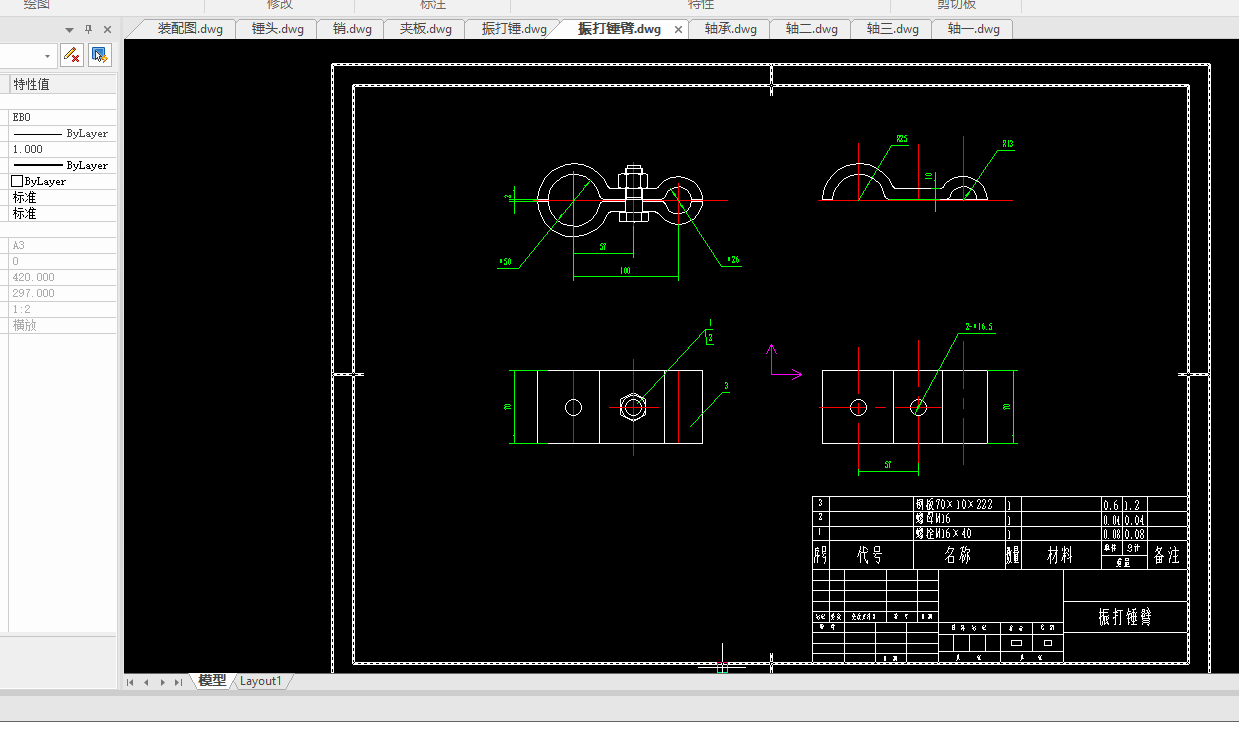

3.3.2 锤臂造型设计

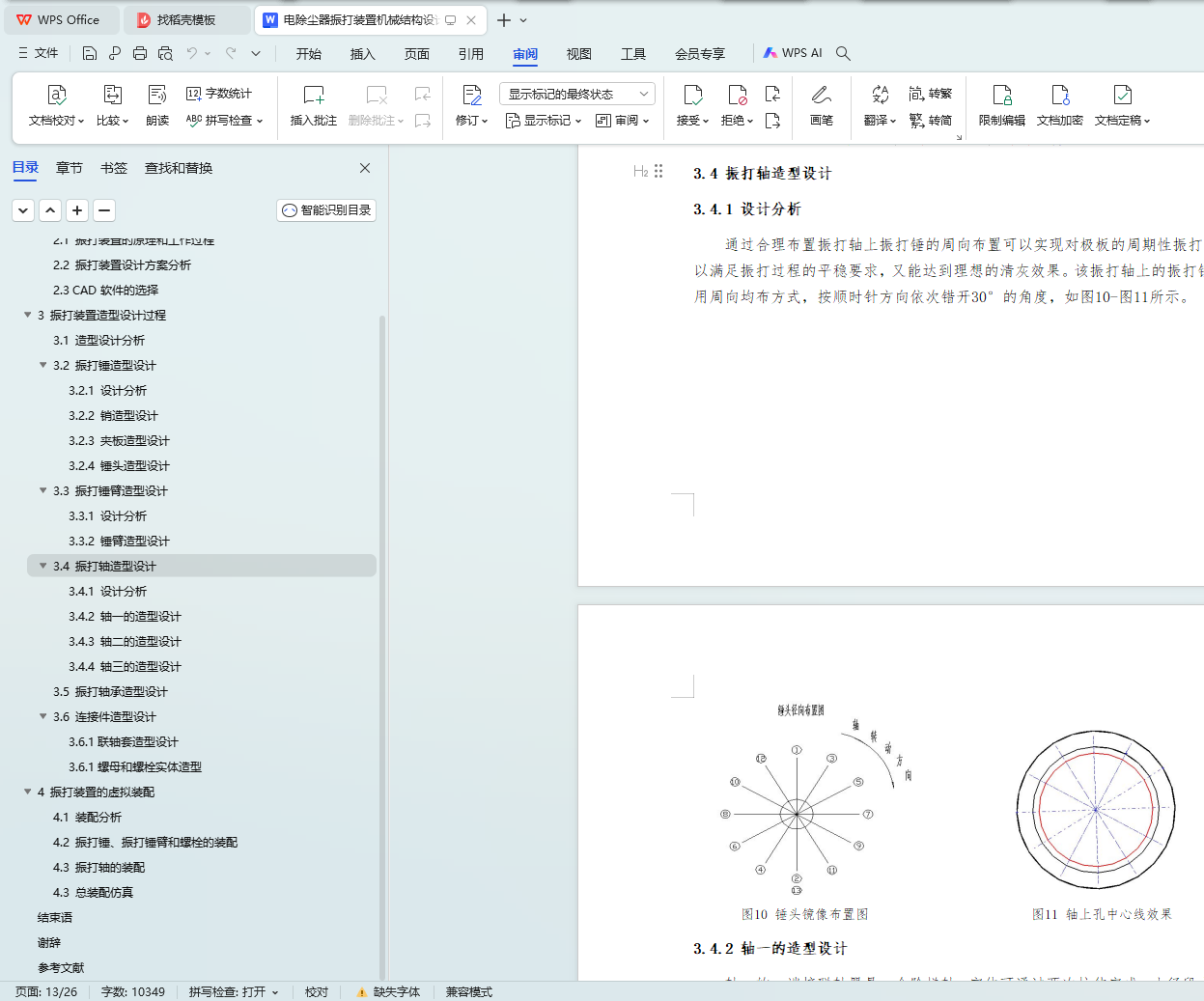

3.4 振打轴造型设计

3.4.1 设计分析

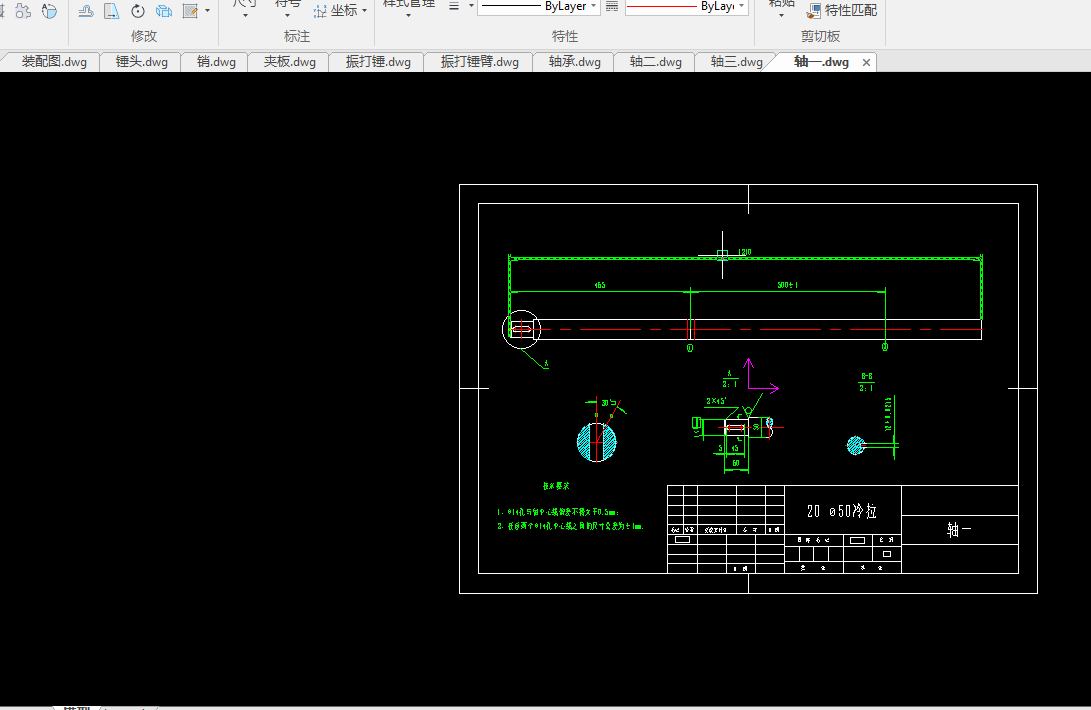

3.4.2 轴一的造型设计

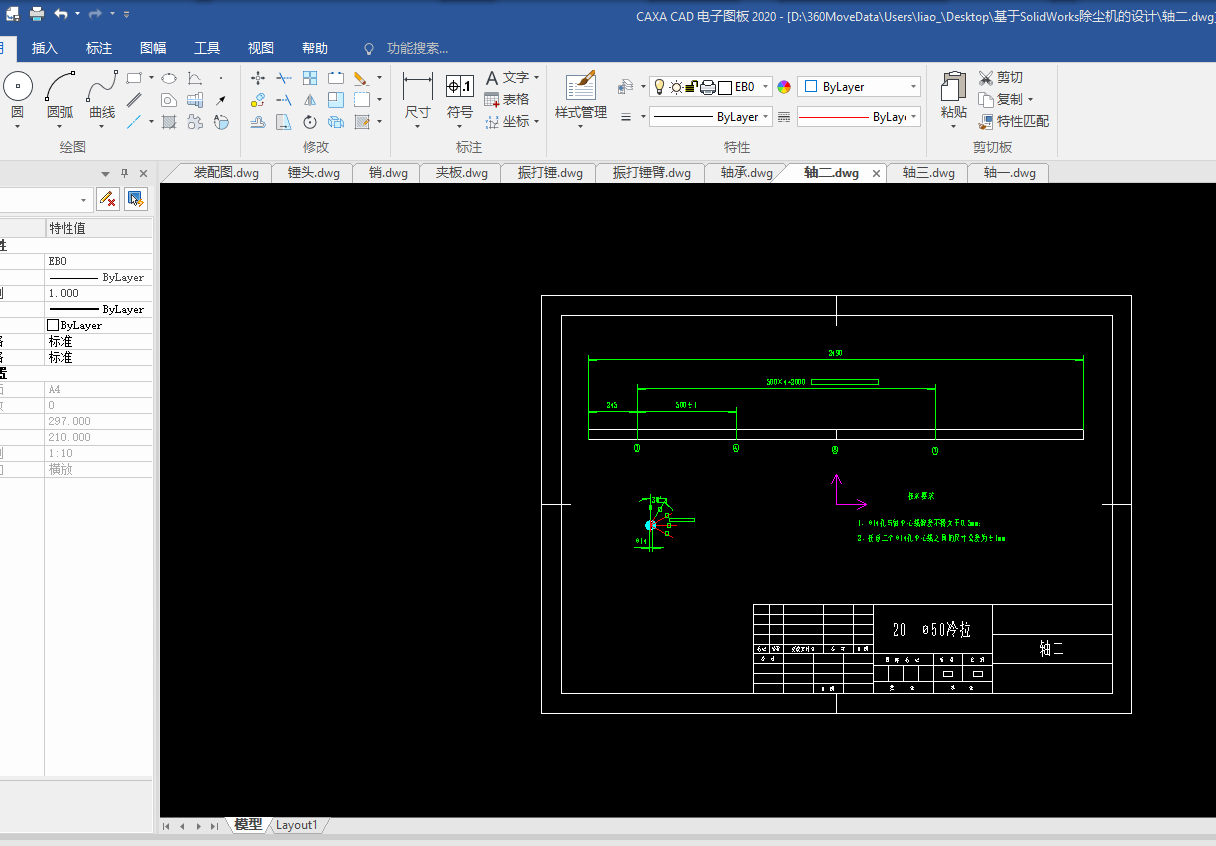

3.4.3 轴二的造型设计

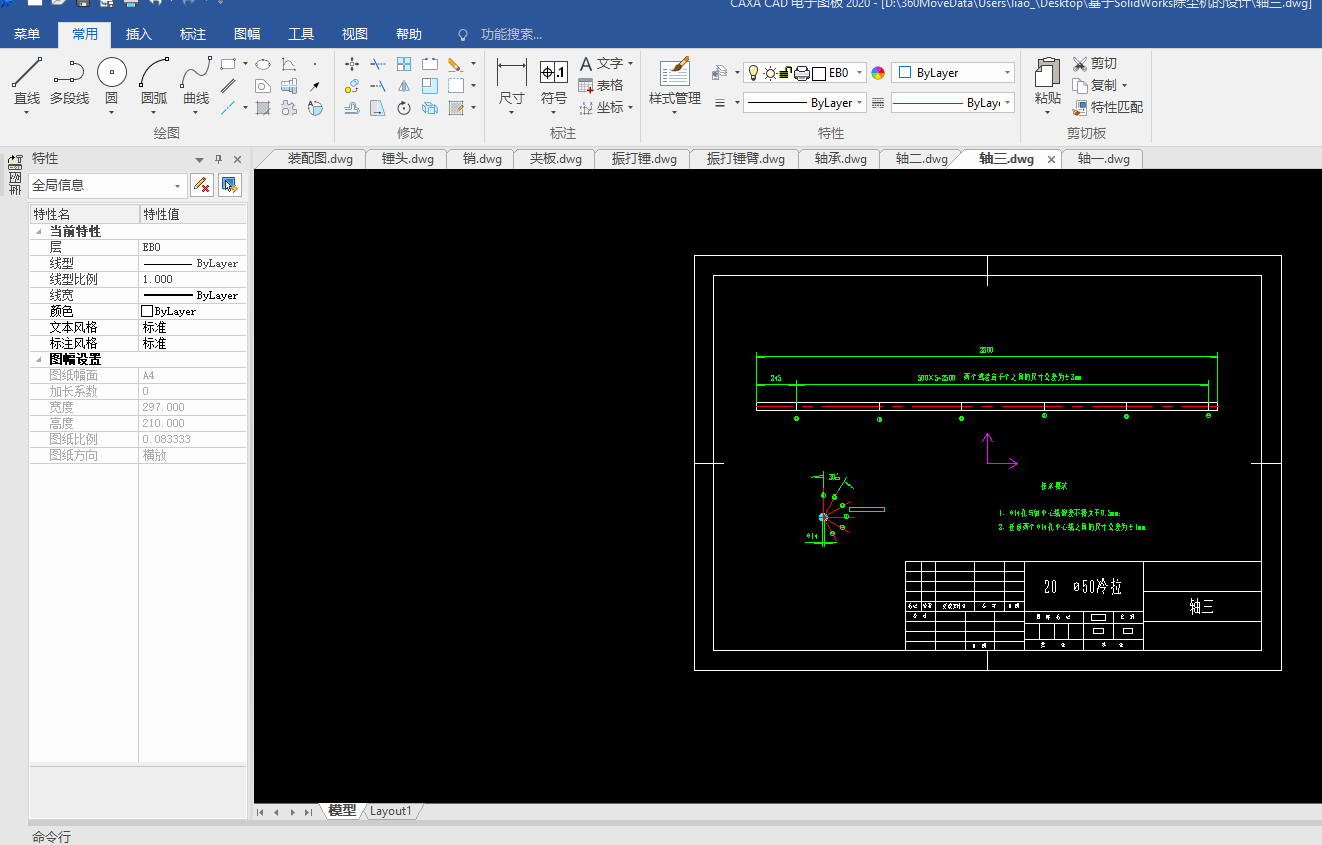

3.4.4 轴三的造型设计

3.5 振打轴承造型设计

3.6 连接件造型设计

3.6.1联轴套造型设计

3.6.1螺母和螺栓实体造型

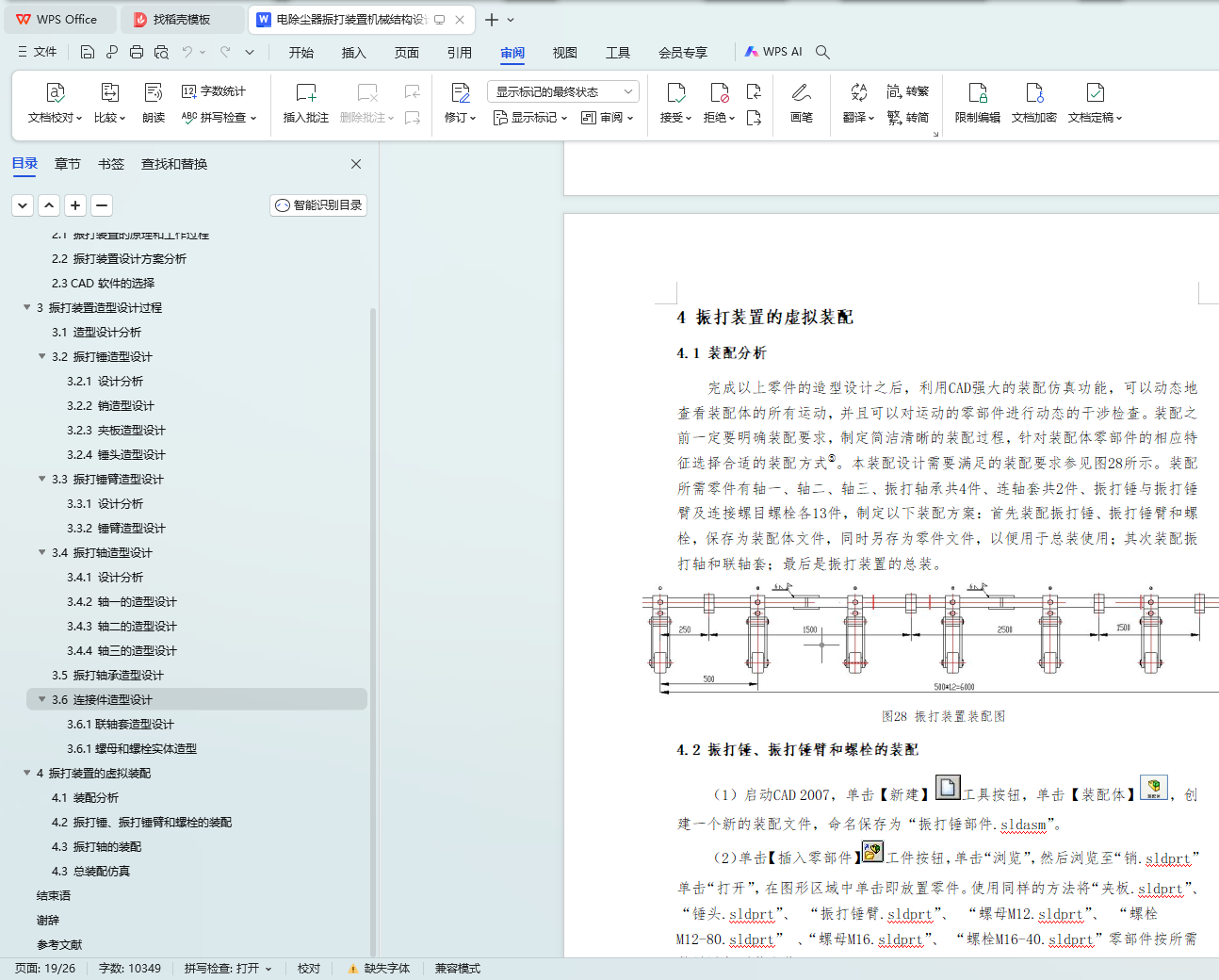

4 振打装置的虚拟装配

4.1 装配分析

4.2 振打锤、振打锤臂和螺栓的装配

4.3 振打轴的装配

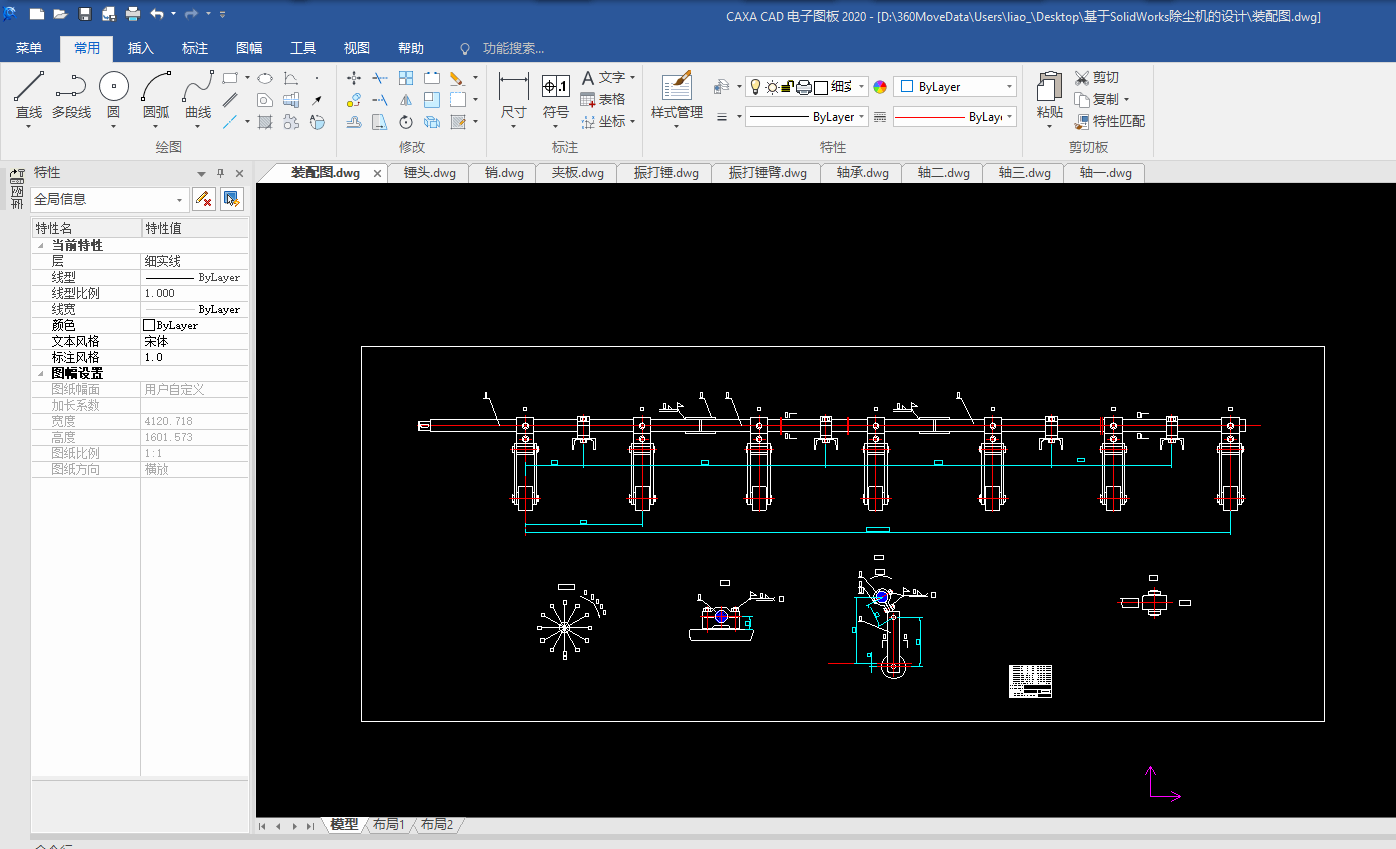

4.3 总装配仿真

结束语

谢辞

参考文献
