本科毕业设计3D建模及虚拟仿真程序开发基本规范-PartII（2.1版）

（核科学与技术学院虚拟仿真实验教学中心2022年）

3、 虚拟仿真程序开发规范

（1）模型外观及工质流动

1）仿真场景的模型及工质流动借鉴视频“AREVA - Operation of a PWR reactor”和“华龙一号总设计师邢继：核电站的工作原理是烧锅炉吗”的风格，该视频会同规范一起发布。

2）场景的背景采用白色或淡灰色，也可以是unity自带天空颜色，但是为了显示设备的阴影，要加个无限大的白色地面。

3）为实现对模型大小的感官认识，场景中需要添加一个人物模型。

4）场景中的模型要进行自阴影（AO）的渲染。

参考示例程序EquipmentVS Template1的相关内容

（2）程序设计及代码实现基本要求

1）程序功能采用C#脚本实现。

2）先进行程序功能设计（使用者的角度），设计中采用层次化、逐步分解细化的方法，直至代码实现层，并画出功能组成图，为实现使用功能向代码实现的转换打好基础。

3）代码实现时的注意点：1）最下层的功能要与代码模块（概念上网查）相对应，后续称这种与功能对应的代码模块为功能模块（简称模块），模块仍可以有子模块，例如一个函数、一个拥有关系的类对象；2）功能模块与包含代码的程序文件并不是一一对应，通常一个功能模块对应一个文件，但是模块之间调用（以及执行逻辑）关系和数据交换复杂时，就出现单个文件包含多个模块的情况，如自动演示中相机的控制。3）可以利用已有功能模块代码。

（注：对于程序文件，从虚拟仿真平台使用的角度看，其中的代码被称作脚本（决定场景对象中的行为），因此虚拟仿真程序文件也称为脚本文件，而该文件本身可以视为代码的一种管理方式。）

4）对于包含代码较多的程序文件，通常包括的功能模块及子模块拥有复杂的逻辑关系，或较长的执行流程，所以针对这一情况，应设计基于子模块级的流程图（从虚拟仿真平台使用的角度看，就是脚本框图），子模块的代码规模基本在20行以内（经验）。对于图形化的脚本编程，天然具有流程图功能，但是为阅读代码方便，仍要从功能模块级别进行模块划分，并进行注释说明。

5）项目工程文件夹及脚本文件的管理：项目文件夹的组织与命名应与Unity示例程序一致。文件夹及文件应命名为对应功能名称首字母大写。如果含有子功能模块，应提供整体功能文件列表。

6）类、变量、函数的命名：1）类名、public变量名、函数采用首字母大写，大写字母断词，即Pascal命名法；2）非public的变量、局部变量名及函数参数开头字母小写，大写字母断词，即Camel命名法。

7）类和变量应具有完整功能介绍，函数应有完整使用说明（功能及参数含义）。

8）脚本中调用应具有完整关系解释。

（3）对于设备虚仿程序的视角控制，统一以下要求

1）左键点击某零部件，实现零部件的点选；左键持续按下，实现零部件随鼠标在屏幕平面空间的移动。

2）左键点击某零部件，实现将该零部件设置为相机旋转中心；然后按下F键，将视点中心对准该零部件。

3）中键持续按下实现屏幕平面上相机平移（上下左右），方向与鼠标移动方向一致。

4）鼠标中键，即滚轮滚动实现相机视角放大缩小（zoom in 或zoom out）。

5）鼠标右键+LeftALT持续按下实现屏幕空间中，以某一焦点零部件为中心旋转。右键+Z键持续按下前后移动,慢速缩放；右键+LeftShift键持续按下前后移动,慢速缩放

参考示例程序EquipmentVS Template1的相关内容

（4）对于核电厂系统级的虚仿程序的视角控制及操作的交互方式，统一以下要求

1）对于系统级虚仿程序的交互，采用类似于第一人称射击类游戏的交互方式（unity例子程序中有此种交互方式）。

2）可以切换到飞行模式（无重力模式），实现任意高度的漫游。

3）可以实现代理人物后上方和眼睛位置的视角切换。

3）鼠标移动实现相机的角度控制（模拟人视角的转动），w、s、a、d控制相机的前后左右移动。

4）左键点按选设备（视角的中心点与鼠标点重合），然后按下N键，实现设备级的名称显示，按下I键，实现设备介绍；视点离设备，名字或介绍文本框关闭。

（5）设备及系统原理模拟要求

注：暂时定义没有物理模型驱动的原理演示为模拟，有物理模型驱动的原理演示为仿真。

1）原理模拟，主要是设备机械动作和工质流动的演示（暂不包括人员操作的模拟）。

2）数据接口

a、本设计尽管没有物理模型驱动，但是出于以后一定会与物理模型相连的考虑，在开发模拟程序时预留数据接口。

b、现阶段来说就是通过数据接口变量来设定数据，多工况运行的系统，要依据工况统一设定接口数据；而原理模拟均基于这些数据实现，例如泵的启停、阀门的开闭，工质的流量、温度等。

c、数据接口在设计阶段就要确定，并形成接口变量表，包括对应系统、设备的信息。接口变量命名采用与模型名称一致的规则。

3）利用动态贴图实现工质在设备内部存在的表示，利用粒子系统实现工质流动的表示，颜色表示温度，粒子运动速度表示流速。要制定颜色-温度，粒子速度-工质流速之间的映射关系，做到表示的一致和可视性。效果参照视频“AREVA - Operation of a PWR reactor”。

4）在原理模拟程序开发前，要撰写程序实现的策划文字版本，内容包括：

a、要实现的设备或系统内的设备动作及工质流动的通路的描述；对于系统的可以配合流程图进行说明。

b、表现模拟过程的模型剖切或透明处理。以及在程序中对剖切和透明的控制时机和方式。

5）模拟过程中的临时UI界面（用户操作界面），例如工况的切换、数值的显示、功能按钮（视角的切换等）、操作提示等。界面统一放置在屏幕左侧，上下布置，采用分区块布置原则。

（6）设备及系统结构交互操作要求

1）通过鼠标左键长按对象模型，并移动鼠标，实现零件从设备上移出，方便对零件的详细观察。

2）设置复位键，使设备模型恢复原装配关系。（一般使用重新载入场景实现模型复位）。

3）左键点击某零部件，然后按下N键，实现名称显示；鼠标离开零部件，名字文本框关闭。

4）按下I键，实现零部件介绍，按esc退出。

5）按下F1键，打开程序使用说明文本。帮助内容主要包括：

a、人机界面的说明；

b、鼠标键盘的使用说明。

6）直接按下A键，打开开发者信息，包括姓名、单位及开发结束时间，按esc退出。

7）实现剖切模式：建议方案，用一个立方体的各面的变换控制模型的剖切，设备整体及具有复杂内部结构的零件需要该功能。

（7）虚拟仿真程序主界面要求

程序分为三种不同类型，总程序界主界面、分系统程序界面以及设备程序界面；而结构和原理，则是每个程序的两个功能，当然底层实现结构和原理切换推荐使用场景切换的方式。

程序界面统一使用虚仿中心统一提供的模板（Unity Samples UI.unitypackage）。

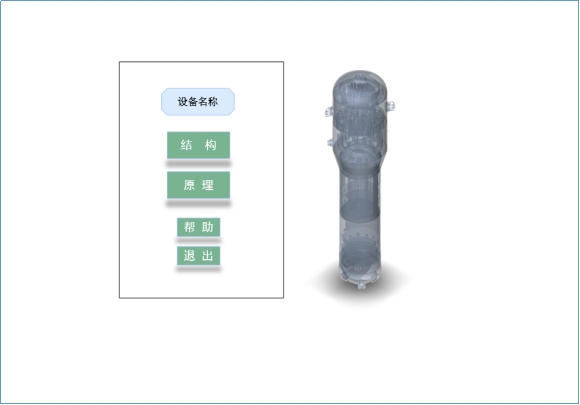

也可以根据以下原则，对程序界面进行简单的调整。参考初级界面如图1所示。

1）单个设备程序或整合后程序界面为简单的扁平化风格。

2）颜色搭配时，文字及文字背景色要有明显区分度，避免使用大红大紫的颜色。

3）界面以所模拟的设备和系统场景为背景，模型与界面尽量不重叠，模型在视域中的大小适中。

4）界面的菜单在左侧，模型在右侧

5）点结构或原理按钮，界面整体向左移动消失，并使场景中物体居于视域中间。在模拟的场景中按下ESC键，返回该界面，再通过菜单按钮实现原理与结构的切换。

6）帮助、开发者信息、设备及系统介绍的界面的要求与初级界面一致。

7）在用Unity开发界面时，界面元素的位置参考点（锚点）要统一，暂定参考点为左上角。

图1. 程序界面风格样式

（8）程序发布

能够打包成Windows平台下的可执行程序，该程序起始模式为窗口模式，分辨率1920*1080。
