目录

《软件体系结构与设计》实习报告

一、实验概况

二、实验设计(给出你的实习内容的设计方案，可根据实际情况调整条目)

2.1 系统需求

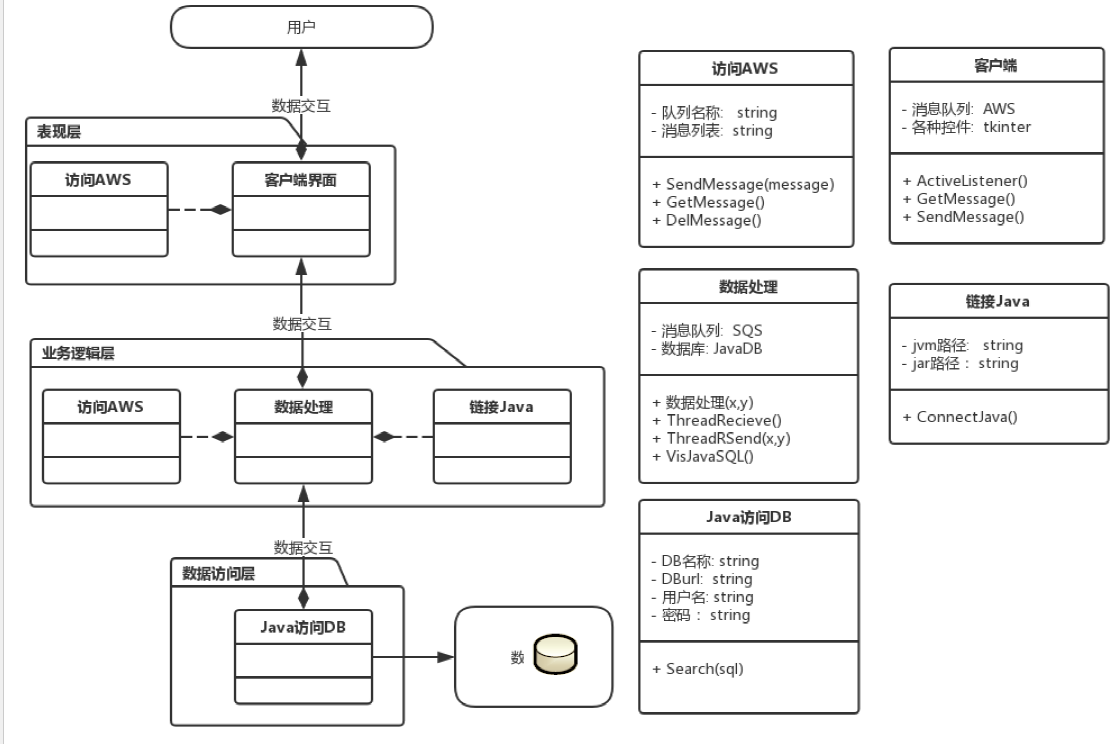

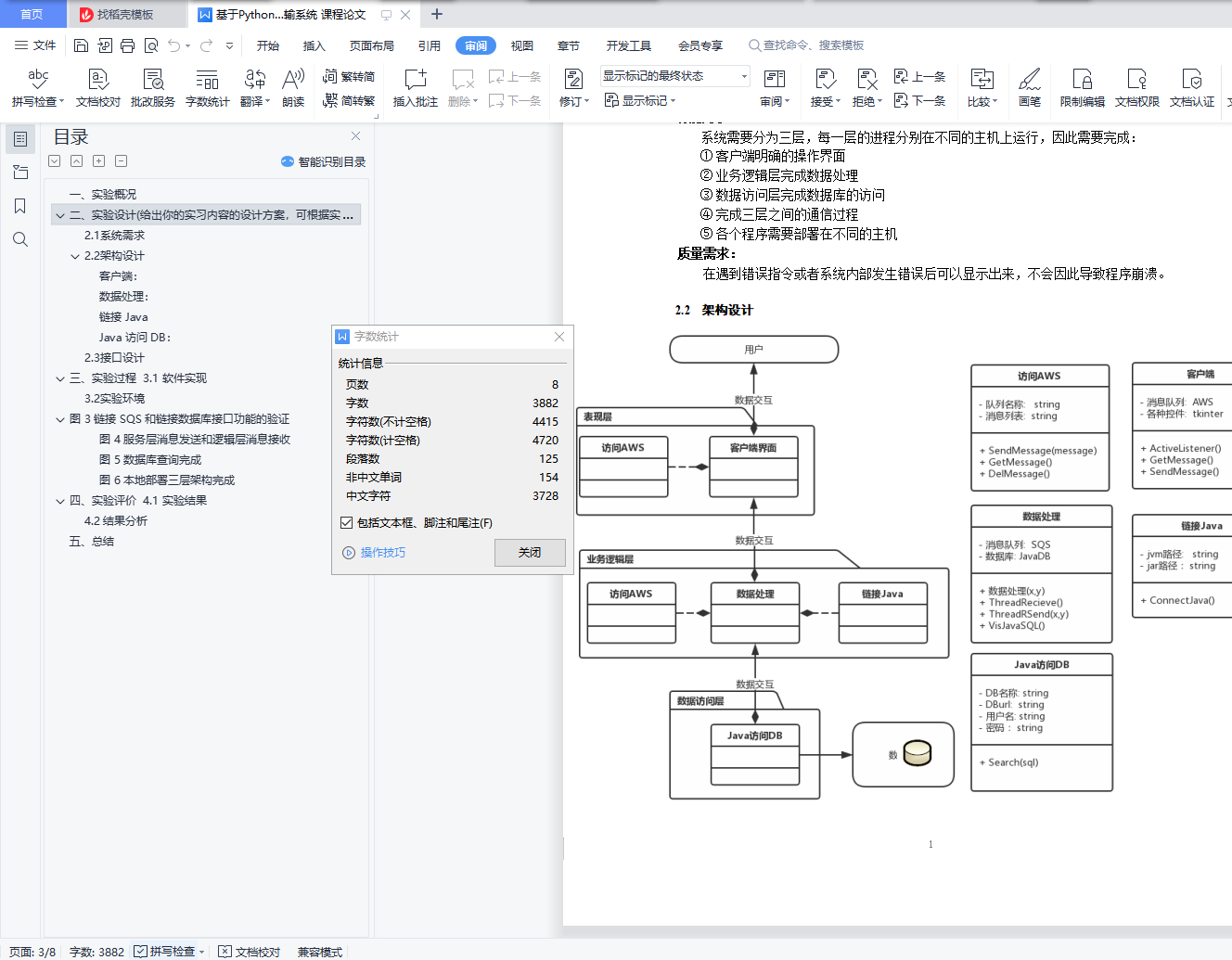

2.2 架构设计

客户端：

数据处理：

链接 Java

Java 访问 DB：

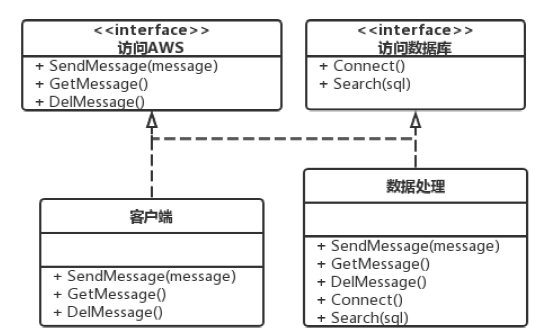

2.3 接口设计

三、实验过程  3.1 软件实现

3.2 实验环境

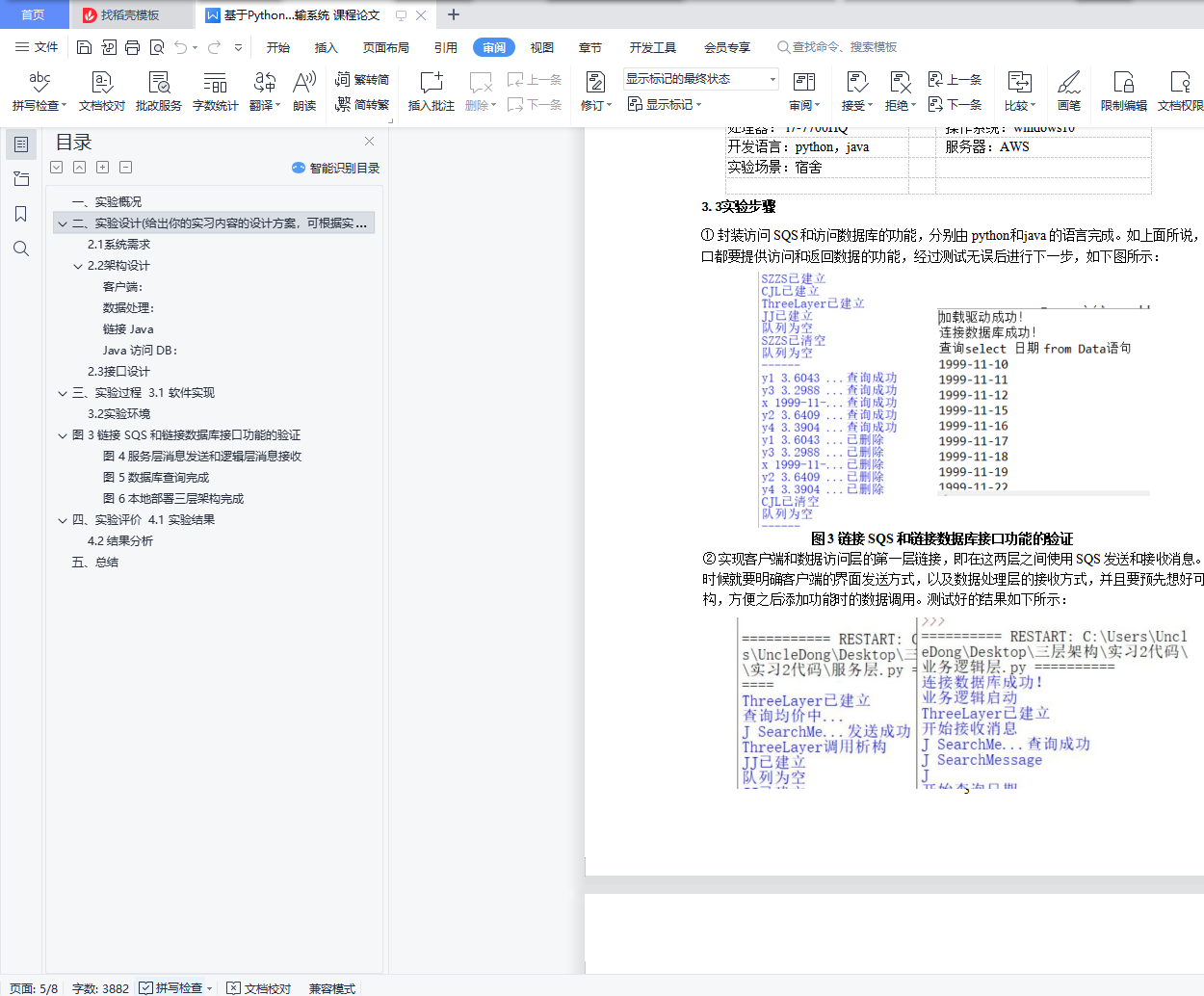

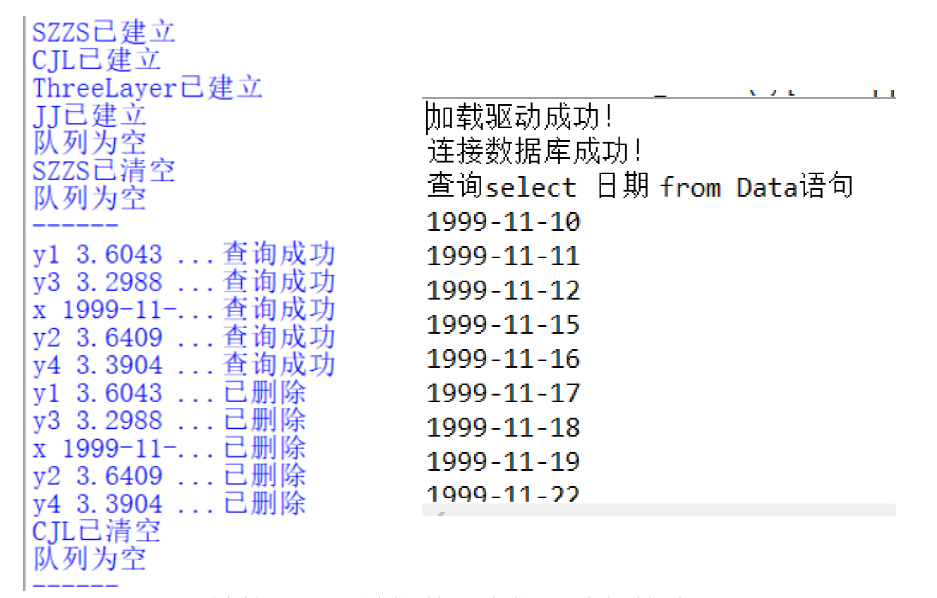

图 3 链接 SQS 和链接数据库接口功能的验证

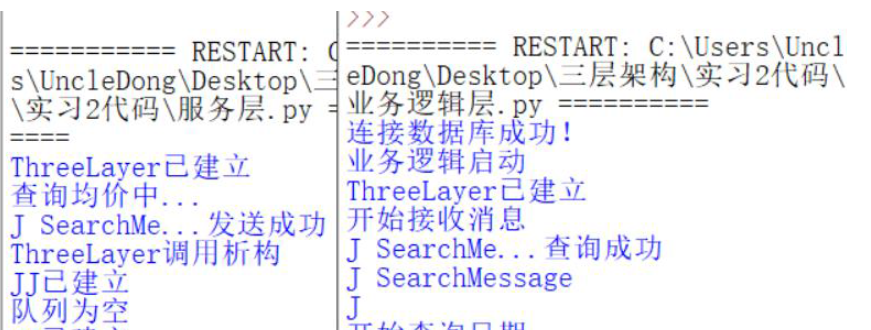

图 4 服务层消息发送和逻辑层消息接收

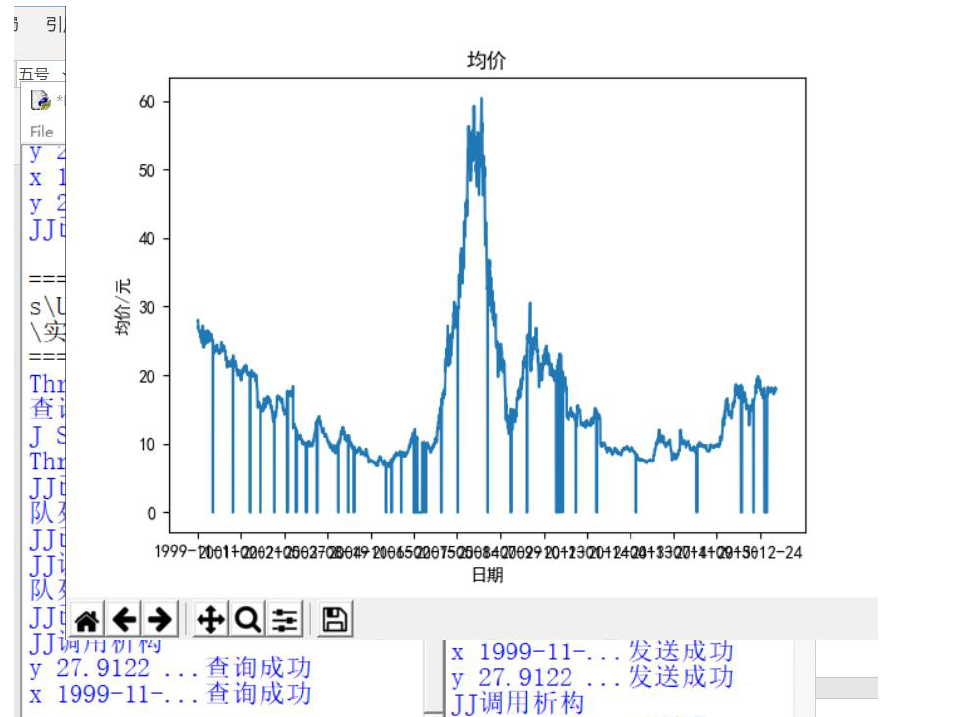

图 5 数据库查询完成

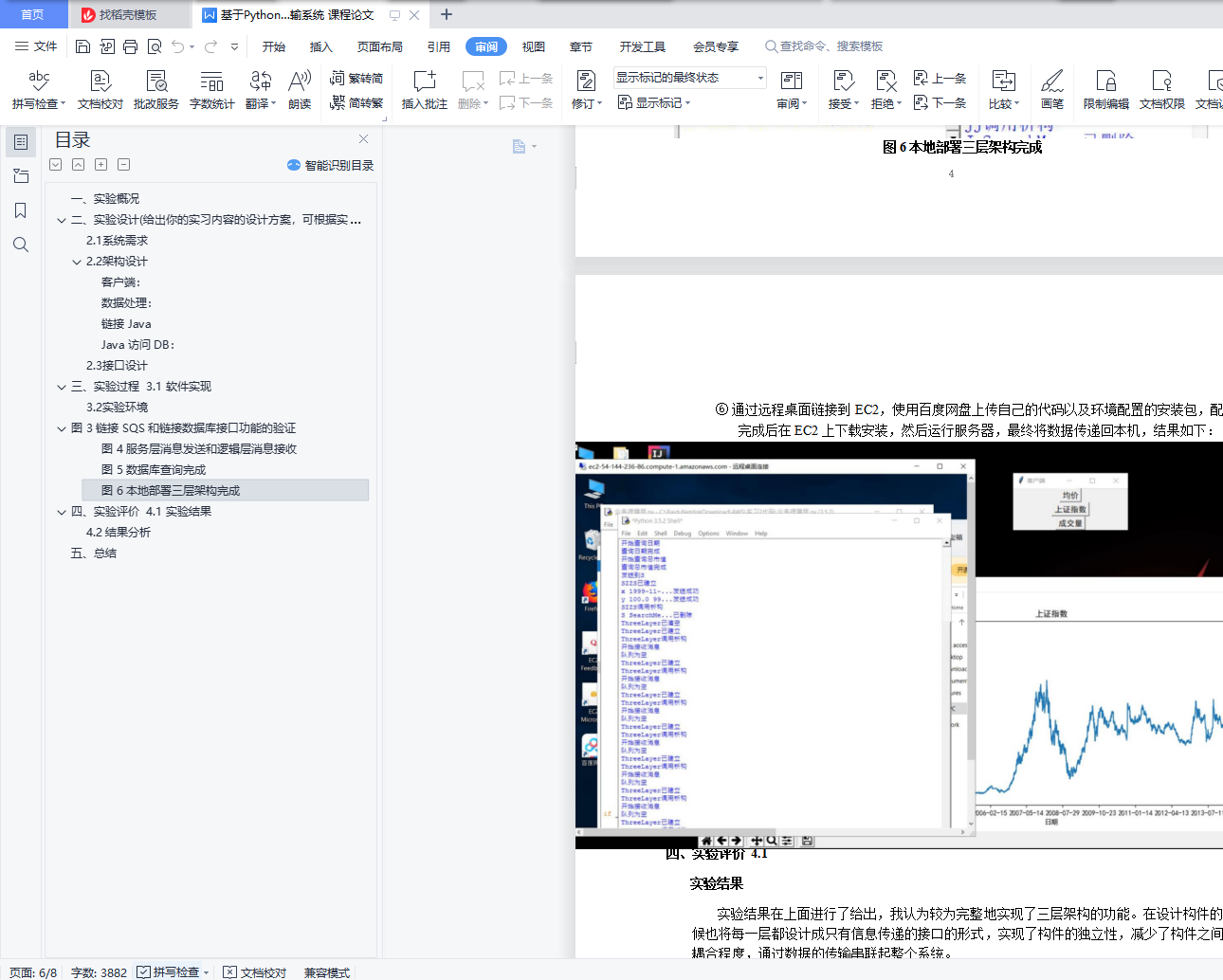

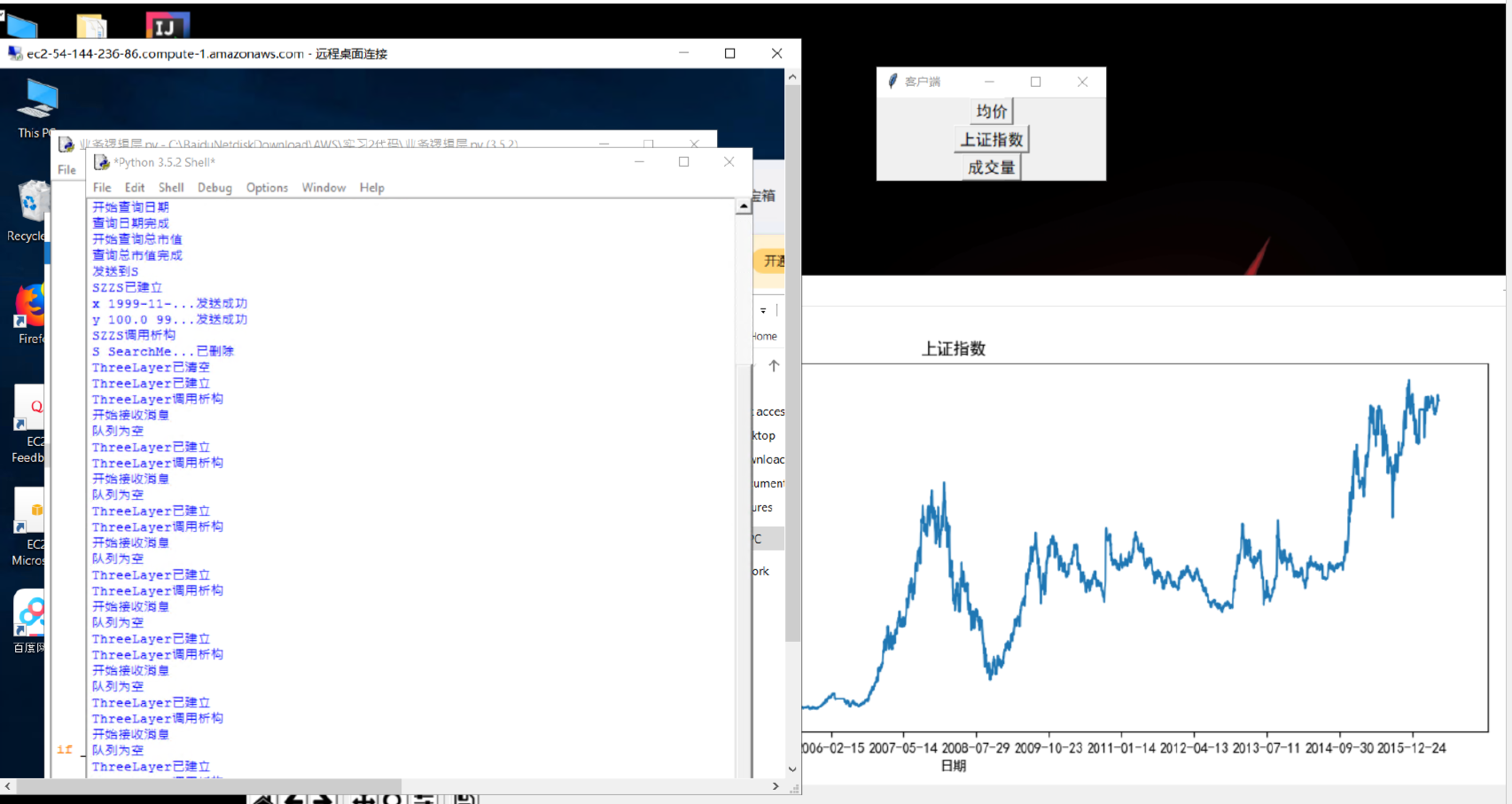

图 6 本地部署三层架构完成

四、实验评价  4.1 实验结果

4.2 结果分析

五、总结

一、实验概况

实验目的：掌握设计、开发、测试、发布、调试经典三层架构软件的基本方法、工具和流程， 理解层次体系结构风格基本原理、结构和特点。掌握设计系统时的“高内聚低耦合”的思想。背景及要求：

[综述研究背景：概述本项工作的研究或观察的理论基础，给出简明的理论或研究背景，一定要列举重要的相关文献。若可能指出存在问题：说明为什么要做这项工作；阐述研究目的： 说明有别于他人的“主意”（此红色字体一条不做强行要求）。]

三层架构就是将整个业务应用划分为：表现层、业务逻辑层、数据访问层。区分层次的目的即

为了“高内聚低耦合”的思想，在软件体系架构设计中，分层式结构是最常见，也是最重要的一种结构，三层架构软件系统为用户的数据传输、提取、储存创造了便利条件。在应用数据时，信息划分架构开发项目，对各层次之间的工作职责进行清晰规划，这样就降低了系统的维护风险。

具体任务如下：

结合课堂上讲授的“一个简单的用户信息查询程序三层逻辑架构”原理，参考以下链接中给出的 C#代码，http://www.codeproject.com/Articles/36847/Three-Layer-Architecture-in-C-NET，完成：

1.结合以下示例数据库或自选其他相当规模数据集，使用 Java 设计实现一个三层架构的业务数据分析系统。各逻辑层的功能如下：

表现层：包含输入、查询相关的控件以及数据图表的展示（如百分图，折线图）； 业务逻辑层：数据处理、数据分析（不少于三项统计分析功能）、数据查询；

数据访问层：负责数据库的访问，主要职责为打开、关闭数据库、构建 SQL 查询、返回查询结果。

附：SqlServer 示例数据库 Northwind

https://www.cnblogs.com/mahongbiao/p/3764782.html

附：上证 1999-2016 的某公司股票走势数据，构建其业务数据分析系统。

2. 修改程序以适应三个逻辑层的分布式部署，要求三个逻辑分层分别部署于客户机（本机或手机）、AWS EC2 应用服务器和 AWC RDS 数据库服务器上（即多层 C/S 架构），部署完成后能通过公网 IP 访问该系统。

3.使用 RSA 或 Visio 等建模工具构建软件架构模型（UML 图），要求：

（1）画出逻辑分层结构图；

（2）画出每个逻辑层中所包含的核心构件（此处为类）；

（3）画出每个逻辑层中构件（类）之间的关系，且要细化到聚合(Aggregation)、组成（Composition）关系并给出重数（如 1:1,1:*）；

（4）画出系统部署结构图。
