⼀、光线追踪
采⽤蒙特卡罗路径追踪算法，通过多次采样从相机发出的光线并追踪其路径，计算路径上的发光、    反射、折射等带来的颜⾊权重，最后求平均以求解物体表⾯的渲染⽅程，这个过程求解的渲染⽅程结果    是⽆偏的，缺点就是收敛速度极慢，采样数直接影响了渲染结果的质量，采样数的增加⼜会导致渲染时
⻓增加。且由于只追踪从相机发出的光线（即单向路径追踪，区分于双向路径追踪），导致当光源⾯积    很⼩时很难收敛，也难以模拟焦散等特征。
实现路径追踪的基础算法时主要参考了smallpt，同时借助SmallPT —— 99  ⾏代码光线追踪解析以理解算法。实现了漫反射、镜⾯反射与折射三种表⾯材质类型。

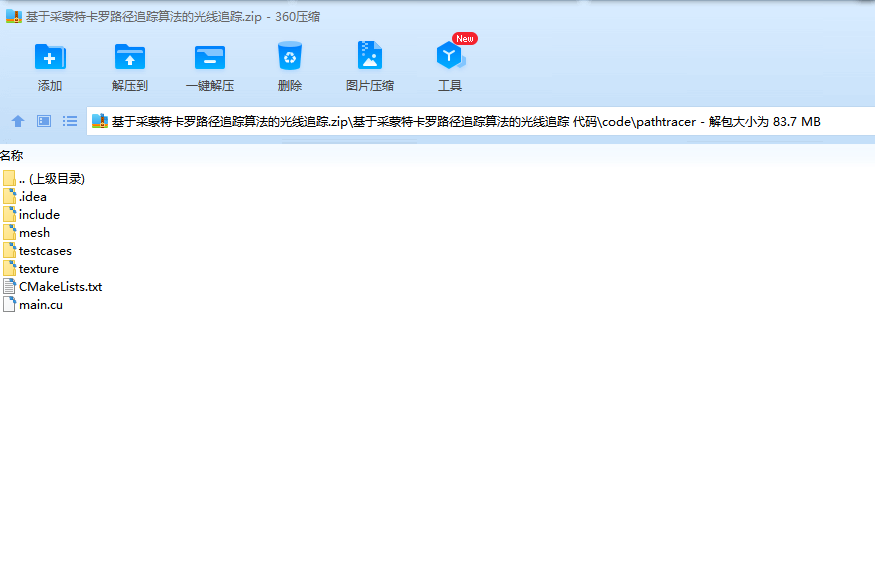

光线追踪中⽤到的求交逻辑除了参数曲⾯外均基于前⾯⼏次PA。 代码⻅include/pathtracer.cuh

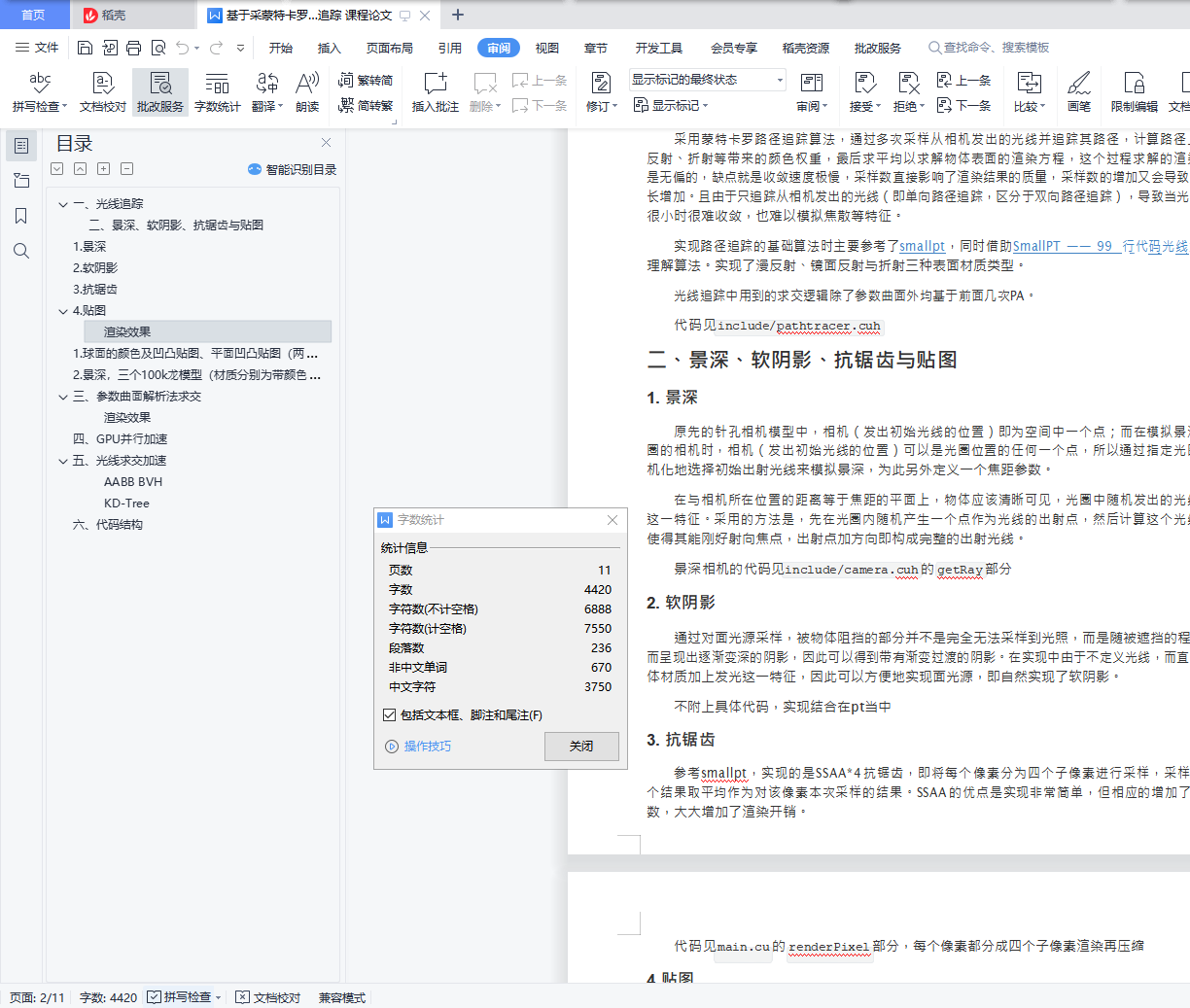

⼆、景深、软阴影、抗锯⻮与贴图
1.景深
原先的针孔相机模型中，相机（发出初始光线的位置）即为空间中⼀个点；⽽在模拟景深，即带光    圈的相机时，相机（发出初始光线的位置）可以是光圈位置的任何⼀个点，所以通过指定光圈⼤⼩，随    机化地选择初始出射光线来模拟景深，为此另外定义⼀个焦距参数。
在与相机所在位置的距离等于焦距的平⾯上，物体应该清晰可⻅，光圈中随机发出的光线需要满⾜    这⼀特征。采⽤的⽅法是，先在光圈内随机产⽣⼀个点作为光线的出射点，然后计算这个光线的⽅向，    使得其能刚好射向焦点，出射点加⽅向即构成完整的出射光线。
景深相机的代码⻅include/camera.cuh 的getRay 部分
2.软阴影
通过对⾯光源采样，被物体阻挡的部分并不是完全⽆法采样到光照，⽽是随被遮挡的程度逐渐加深
⽽呈现出逐渐变深的阴影，因此可以得到带有渐变过渡的阴影。在实现中由于不定义光线，⽽直接给物    体材质加上发光这⼀特征，因此可以⽅便地实现⾯光源，即⾃然实现了软阴影。
不附上具体代码，实现结合在pt当中
3.抗锯⻮
参考smallpt，实现的是SSAA*4抗锯⻮，即将每个像素分为四个⼦像素进⾏采样，采样完毕后将四     个结果取平均作为对该像素本次采样的结果。SSAA的优点是实现⾮常简单，但相应的增加了数倍采样次    数，⼤⼤增加了渲染开销。
代码⻅main.cu 的renderPixel 部分，每个像素都分成四个⼦像素渲染再压缩
4.贴图
实现了平⾯与球体类的纹理映射。对于平⾯，采⽤了指定区域平铺+拉伸的映射⽅法，在创建平⾯      时可以选择⼀个平铺的基准点以及平铺的两个⽅向向量，⽅向的⻓度同时也决定了材质的拉伸程度。对    于球体，采⽤了墨卡托投影，直接通过交点处的法向换算出uv空间坐标。
