目录
一、 编程环境 1
二、 数据结构分析 1

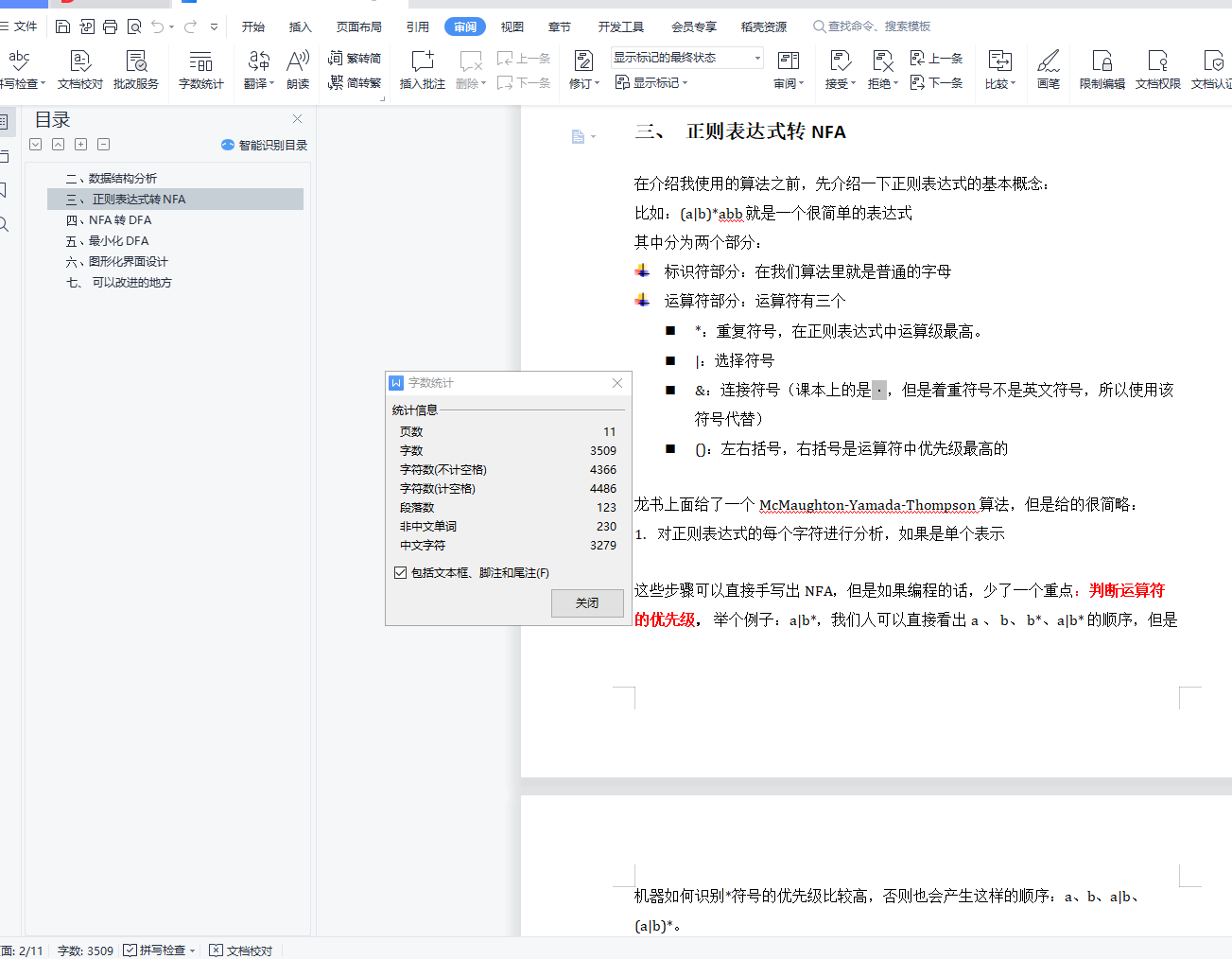

三、 正则表达式转NFA 2
四、 NFA转DFA 6

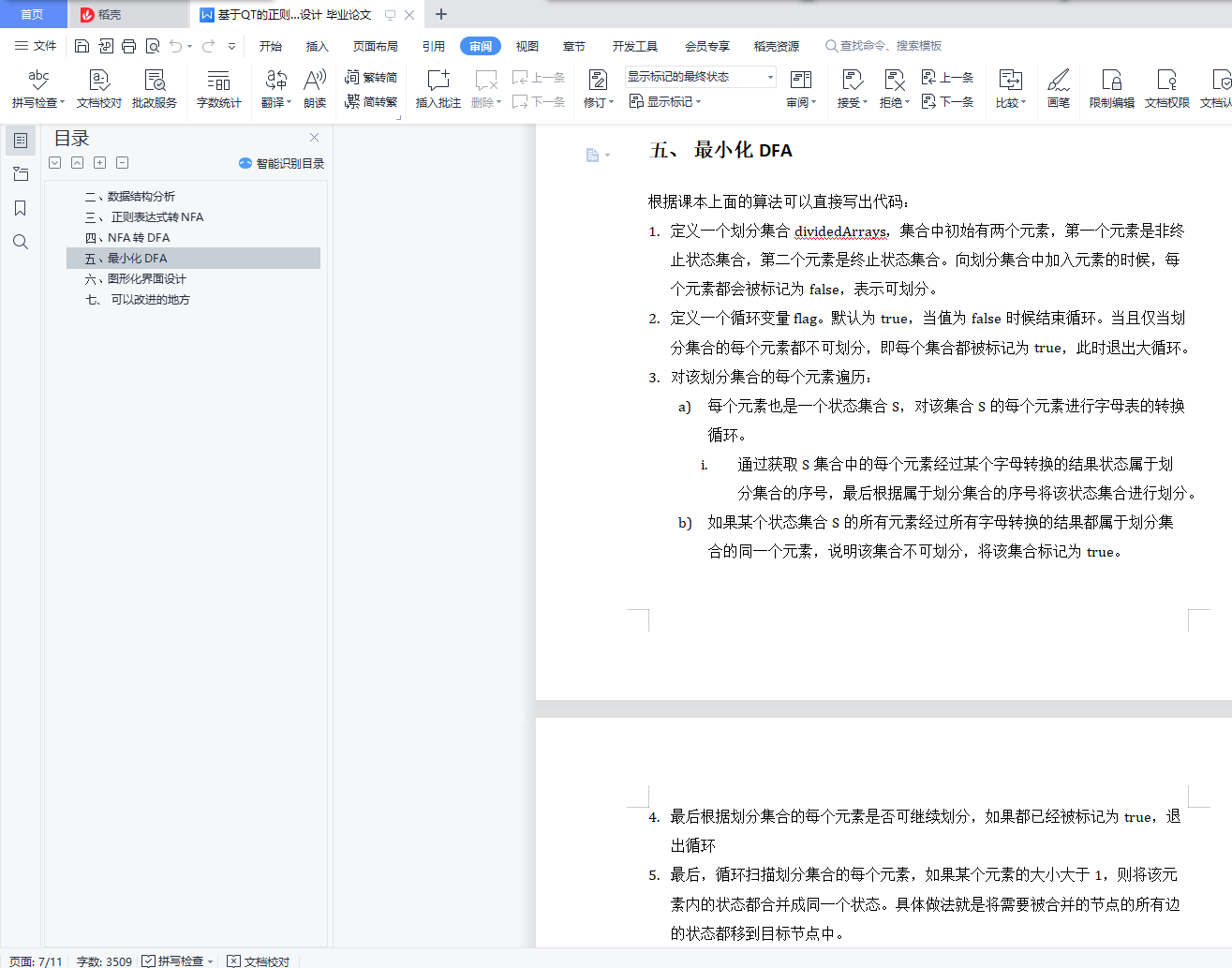

五、 最小化DFA 7

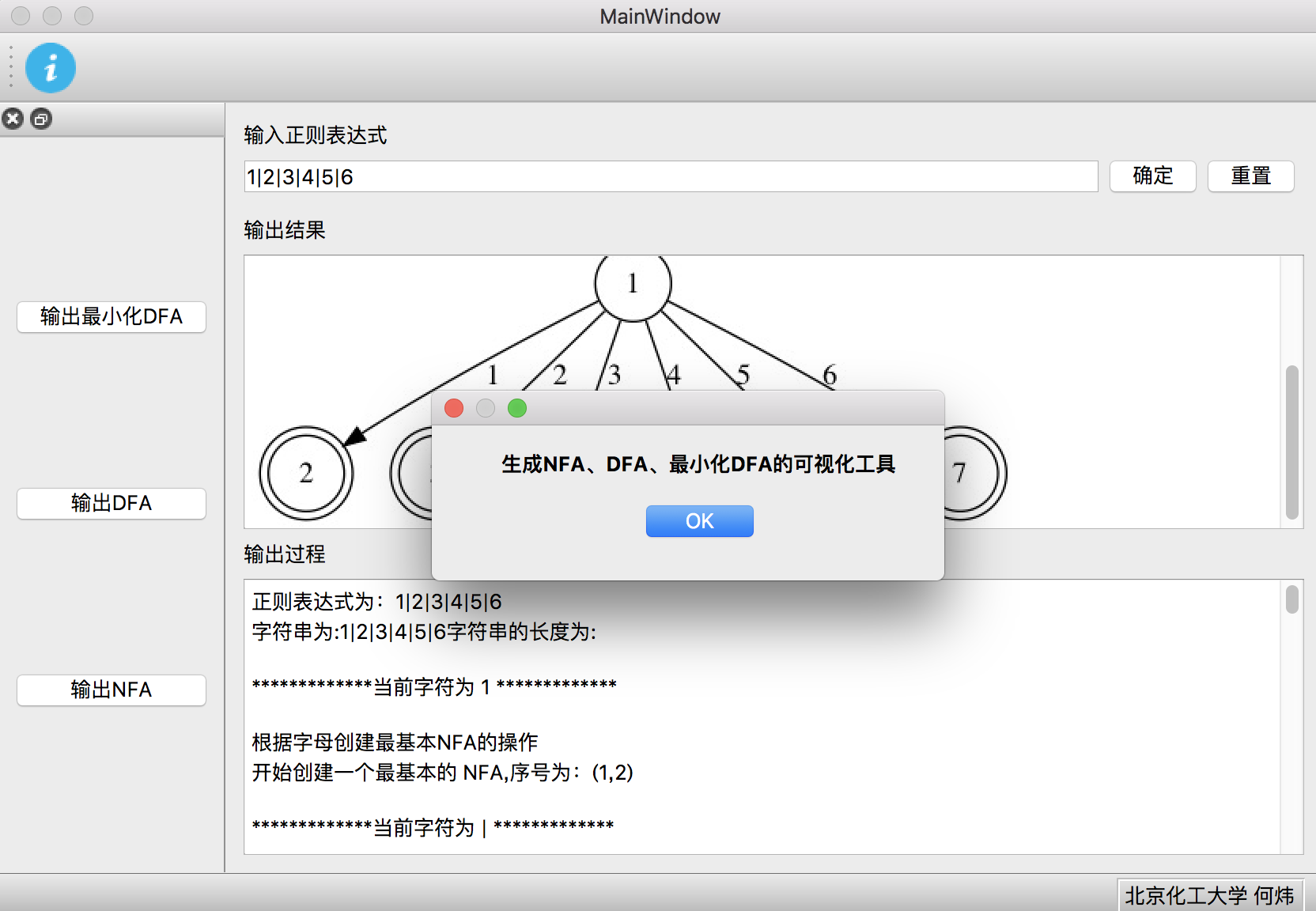

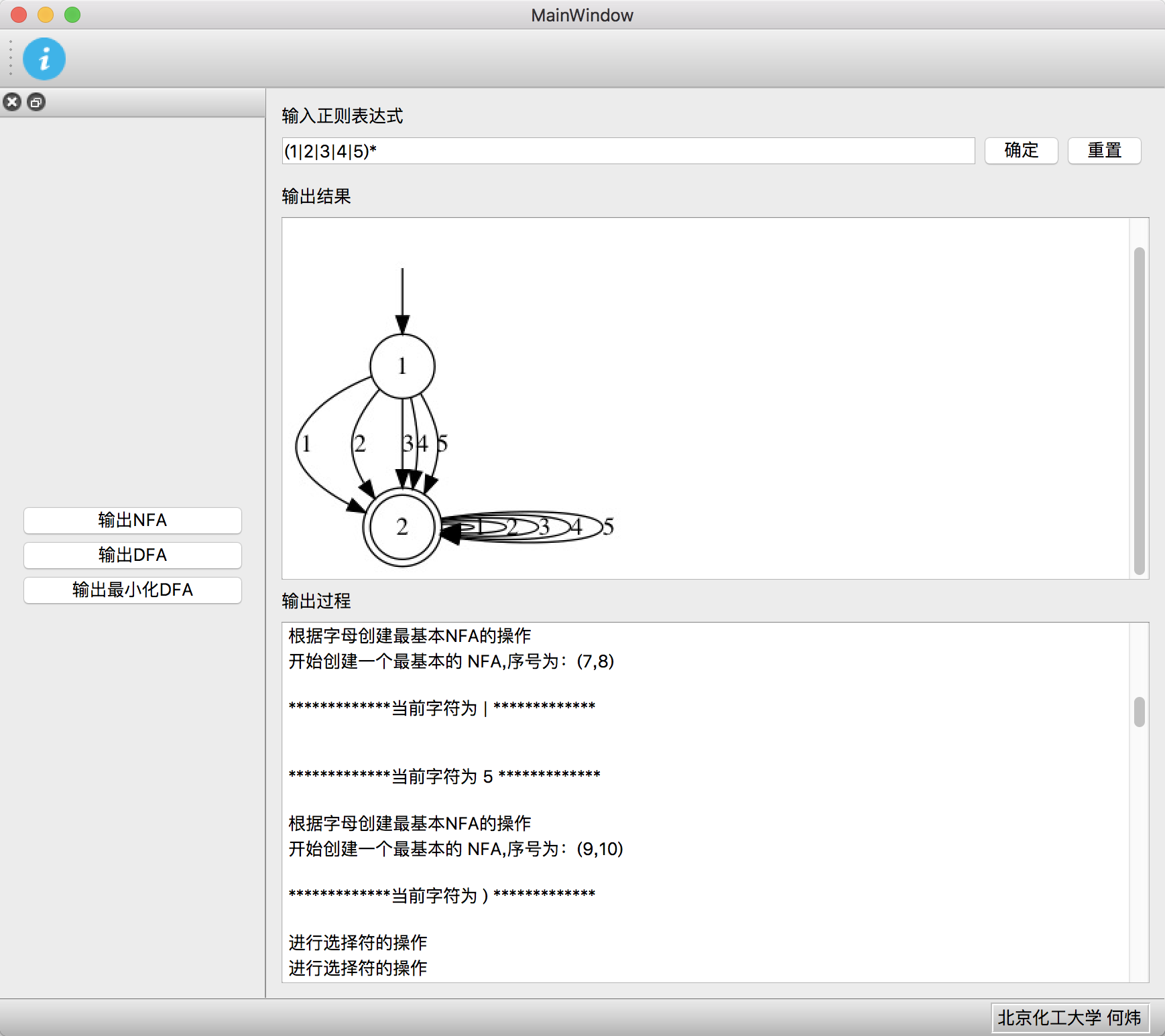

六、 图形化界面设计 8
七、 可以改进的地方 10
一、编程环境
语言： c++ 11
IDE：qt creator、 CLion
界面库：qt、GraphViz
开发平台：mac，Windows下未做测试
编译该项目，必须本地已经下载安装GraphViz,并且需要修改lex.h中的dot常量为你的系统中dot命令的位置。如果是mac系统，你可以通过 which dot 查看具体位置。
const string dot = "/usr/local/bin/dot";
二、数据结构分析
正则表达式由用户输入，使用string类型简单存储，正则表达式分为两个部分：运算符部分和标识符部分
NFA和DFA类的成员变量：
MyGraph：因为NFA,DFA每个节点有多个出度，多个入度，用图表示最合适的存储方式，定义了图的数据结构用来存储整个数据
StartStatus：存储开始状态序号，相当于头部指针
EndStatus：存储结束状态序号，相当于尾部指针
mVexs：对应的NFA或者DFA的节点集合，NFA集合是一维数组，DFA的节点集合是二维集合，每个节点的信息为对于的NFA转换的状态集合
MyGraph：图的具体实现
mMatrix: 使用一个二维整形数组存储了节点的边之间的关系，值为一个char型的vector，这里是考虑到两个节点之间可能有多条同向边。
mVexNum:节点的数量，辅助变量，便于后面的分析。
mEdgeNum:边的数量，辅助变量，便于后面的分析。
