水泵压水管路局部水头损失为： h2j= (1.7+0.06+1.3)×1.32×1.32/19.6+(0.2+1)×2.69×2.69/19.6=0.715m 水泵压水管路的总水头损失为：
泵所需扬程为： H=HST+h+h1+h2+h安=10+0.4665+0.608946+0.732946+2=11.808392m 7.泵的校核 根据以上计算可知，每台泵所需的设计水量为0.2575 m3/s，所需扬程为25.59686 m ，选五台型号为14Sh-28（现在型号为350S16）单级双吸离心泵，四用一备，参照该泵的具体资料，所选水泵满足工况要求。 8.水泵机组的基础设计 查资料可知14Sh-28单级双吸离心泵的外形尺寸： L=1186mm Y280S-4电机的安装尺寸为：B=368mm,C=190mm,E=140mm 由水泵的外形尺寸和电机的安装尺寸确定出基础的平面尺寸为： 长度：L>=L水泵+E+C+B=1180+368+190+140=1787mm 取L=1787mm 宽度：B水泵=1100mm，A电机=457mm，取大值，故宽度B=1100mm。 9.水泵轴心标高的确定 原水最低水位为Z=994m，泵吸水管水头损失为h1=0.61128m，泵允许吸上真空高度为Hs=3.5m，水泵轴心标高为：Z+Hs-h1=994+3.5-0.61128=996.88872m，考虑到吸水安全留有余地，采用水泵轴心标高为995m。 泵房底板标高为：995-0.9-0.1= 994m， 式中 0.9水泵底座至轴心的标高， 0.10水泵混凝土基础高出泵房地面的高度。

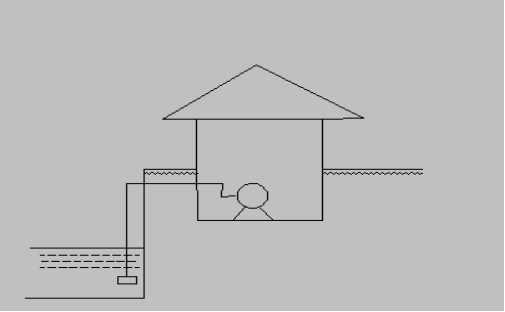

故取水泵房地面下高度为：1000-994=6m 10.泵房形式及高度的计算 所用泵房形式为圆形半地下式 水泵重量760kg，电机重量560kg，选用LH5t型电动葫芦双桥式起重机， 泵房地面上高度为(不包括行车梁以上高度)
=1400+1040×1.2+963+200+100=3.911m 式中，
由3.2.8.1中的计算可知，泵房地面下高度6m，所以泵房的总高度为： H=H1+H2+1.0=3.911+6+1.0=10.911m，泵房布置见图纸。 附录 附属图纸： 平面图2#图一张，详见附图； 剖面图2#图一张，详见附图。 参考文献 《给排水设计手册》 《水泵及水泵站教材及课件》 《全国通用给排水标准图集》 《泵站设计规范GB》 《泵厂家产品样本》 ,目录 第一章 设计任务书 X 第一章 设计资料 X 第二章 XX泵站设计计算 X 参考文献 X 设计心得 X 附属图纸 X 第一章 1、地形概况： 内蒙古包头市位于中国北方，黄河以北。城市现有青山水厂、昆山水厂两座，分别位于城市的东北和西部。而第三水厂位于城郊，城市的东南方。 第三水厂可设置在黄河边上，位于城市东南方的城郊，远离居民区，附近有糖厂、铝厂、砖瓦厂，所在位置地面标高约为1000米，地形为北高南低，较平坦。 2、供水要求 规划城市人口数：9.5万人，用水普及率：95%。 1）出水要求达到卫生部《生活饮用水卫生规程》； 2）最高日供水量：10万吨/日； 3）出厂水压：37米水头。 4）泵站处地面标高为1010m。 5）清水池最低水位标高1020m。 3、工程地质： 地下水位深度：171厘米； 最大冰冻：176厘米； 设计地耐力：14吨/米2； 地震等级：6级；设计地震烈度：8度。 4、气象资料： 1)气温：年平均：6.5℃； 极端最高：38.4℃； 极端最低：-31.4℃； 最冷月平均最低：-18.5℃； 最热月平均最高：29.5℃。 2)相对湿度： 冬季空气调节：54%； 最热月平均：58%。 3)风速与风向频率： 夏季平均风速：3.3米/秒； 冬季平均风速：3.2米/秒； 夏季最多风向：东风、东南风； 冬季最多风向：北风、西北风； 夏季最多风向频率：15； 冬季最多风向频率：17； 4)大气压：888.4毫巴。 5)降水量：年降水量：308.9毫米；
6)年蒸发量：2342.2毫米。 7)最大积雪厚度：21厘米。 8)冰冻期：150天。 5、黄河河流概况： 1）河流流量： 河流平均流量824米3/秒；河流最小流量43米3/秒；河流最大流量5390米3/秒。 2）河流水位： 河流最低水位994米；河流最高水位1001米；河流正常水位996米。 3）河流流速：河流平均最低流速1.4米/秒。 4）河水温度： 河水最高温度：28℃； 河水平均最高温度：21℃； 河水最低温度：4℃； 河水平均最低温度：6℃。 5）河水冰冻情况：冰冻期间11月20日—3月；冰冻厚度：50—80厘米。 6）河水含砂量：最高含砂量：6.36公斤/米3。 6、水源选择 指定选择黄河磴口处水源。 浑浊度最高值1000度；平均值200度；最低值50度。 第二章 设计计算 第一节 取水泵站设计 1.设计流量 为了减小取水构筑物、输水管道各净水构筑物的尺寸，节约基建投资，在这种情况下，我们要求一级泵站中的泵昼夜均匀工作。因此，泵站的设计流量应为：
式中 Qr——一级泵站中水泵所供给的流量(m3/h)； Qd——供水对象最高日用水量(m3/d)； α——为计及输水管漏损和净水构筑物自身用水而加的系数，一般取α=1.05-1.1 T——为一级泵站在一昼夜内工作小时数。 考虑到输水干管漏损和净化厂本身用水，取水自用系数α=1.05,则 近期设计流量为 Q=1.05× 2.设计扬程 ①静扬程HST的计算 HST=1020-1010=10m ②输水管设计 每根输水管流量 Q1＝0.515 m3/s 取经济流速 V＝1.4 m/s，计算得 D＝= 查设计手册，采用两条DN800铸铁管作为输水管，流速 V＝1.03 m/s，i=1.34‰ 当一条输水管检修时，另一条输水管应通过75％设计流量，即：Q2=0.75×3714.5=2785.875m3/h=0.774m3/s,查水力计算表得管内流速 v=1.54m/s,i=2.12‰
0的铸铁管并联作为原水输水干管，当一条输水管检修，另设采用两条DN80一条输水管应通过75%的设计流量，Q2=0.75×3714.5=2785.875m3/h= 0.774m3/s,查水力计算表得管内流速 v=1.54m/s,i=2.12‰,所以 输水管路水头损失； (式中1.1包括局部损失而加大的系数) ④泵站内管路中的水头损失∑h
⑤则泵设计扬程为： Hmax=10+0.4665+1.8+2=14.3665m i＝105Ch－1.85 dj－4.87qg1.85 = 式中 i——管道单位长度水头损失（kPa/m）； dj——管道计算内径 （m）； Ch——海澄-威廉系数，Ch＝140； qg——设计流量（m3/s）。 3.方案初选及比较
图一 泵型谱图 泵方案： 表一 方案比较表
图二 泵性能曲线图 选泵方案比较： 表二 选泵方案比较表
总结： 根据手绘的泵站特性曲线图得出的工况点，第一个方案效率太低，综合考虑取水泵站采用第二种四台（14Sh-28）并联一台备用的方案。
图三 泵参数说明图

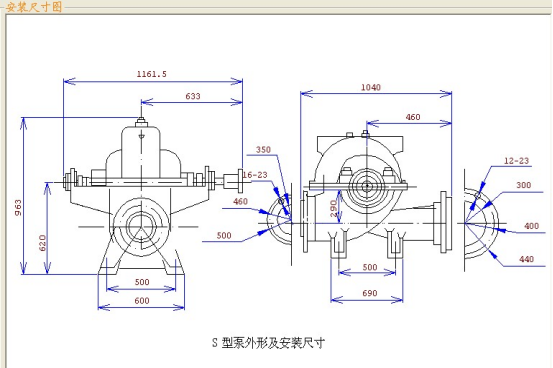

图四

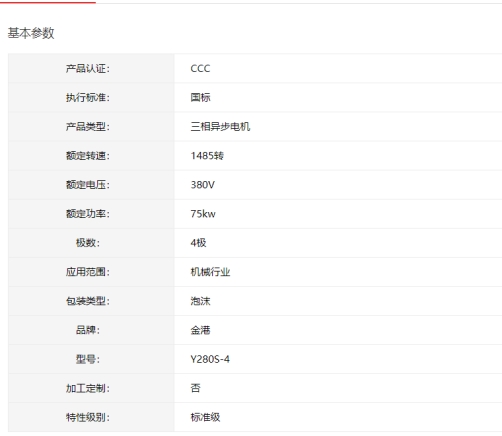

图五 4.电机选择及安装尺寸 所选电机为Y280S-4

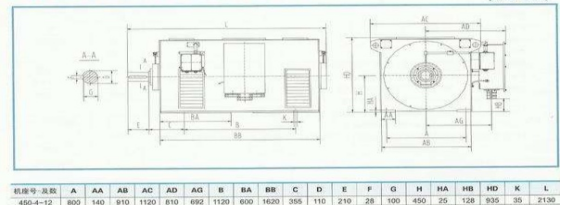

图六 表三
图七
图八
吸水管长6m ，吸水管流量0.2575 m3/s，吸水管直径350mm ，流速1.30 i＝2.991‰，吸水管沿程水头损失为：h1f=iL=1.670×6/1000=0.017946m 表四 吸水管路局部阻力系数表
水泵吸水管路的局部水头损失为： h1j=0.5×1.03×1.03/19.6+(1.3+0.06)×1.32×1.32/19.6+(0.2+1)×2.69×2.69/19.6 =0.591m 水泵吸水管路的总水头损失为： h1=h1j+h1f=0.591+0.017946=0.608946m 6.泵压水管的水头损失 压水管长6 m ，压水管流量0.2575 m3/s，压水管直径350mm ，流速2.25 i＝2.991‰，压水管沿程水头损失为：h2f=iL=2.991×6/1000=0.017946m 压水管局部阻力系数如下表： 表五 压水管路局部阻力系数表
本类最新文章
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
）
h2=h2j+h2f=0.715+0.017946=0.732946m
泵房所在地坪标高为1000m，泵房底标高为994m，
为行车梁高度；
为行车梁底到其重钩中心的距离，
；
为起重绳垂直长度，电机宽的1.2倍；
为最大的一台机组的高度，963mm ；
为吊起物底部与泵房进口处平台的距离，200 mm ；
为100 mm 。
设计资料
最大时降水量：33.1毫米； 最大日降水量：100.8毫米。
=3714.5m3/h=1.03 m3/s
=684mm
③输水干管中的水头损失∑h
=1.1×0.00212×200=0.4665m
粗估1.8m，安全水头2m，
2.503（KPa/m)
性能参数
5.泵吸水管的水头损失
，
）
，
