摘  要

随着社会的进步，在我国社会经济迅猛发展的背景下，各地各处对电能的需求量日益增加，人们对供电质量也提出了更高更新的要求。电能被广泛的应用于工农业生产以及人民群众的日常生活中。电能可以方便的转换为其他形式的能源，例如机械能、热能、光能、磁能等。而变电站在电网中起着十分重要的作用，它是联系发电厂和用户电力的重要枢纽，是将电能从产品转变为商品的中间环节。它不仅能够确保整个电力系统的有效运行，还能够保证相关工作人员的人身安全。

本次毕业设计报告题目为雄安新区220KV降压变电站电气部分初步设计。报告将对变电站220KV降压电气系统的一次设计进行介绍，为工厂供电的220/110/10 KV变电站的初步设计，对其特点以及在变电工程设计中实行典型供电气设备、接线方案和主变压器的选择进行详细的分析，为工厂供电降压变电站的设计提供了一套可行的设计方案。

关键词：220KV；降压；变电站；电气设计；初步设计

Abstract

With the progress of society, under the background of the rapid development of social economy in China, the demand for electric energy is increasing day by day, and people also put forward higher requirements for the quality of power supply. Electric energy is widely used in industrial and agricultural production and the daily life of the people. Electric energy can be easily converted into other forms of energy, such as mechanical energy, heat energy, light energy, magnetic energy and so on. Substation plays a very important role in the power grid. It is an important hub to connect the power plant and the user's power, and it is the intermediate link to transform the electric energy from the product to the commodity. It can not only ensure the effective operation of the whole power system, but also ensure the personal safety of the relevant staff.

This graduation design report title is Xiong an new area 220 KV step-down substation electrical part preliminary design. the report will introduce the primary design of the 220 KV buck-down electrical system in the substation, the preliminary design of the 220/110/10 KV substation that supplies power to the factory, and the detailed analysis of its characteristics and the selection of typical power supply gas equipment, wiring scheme and main transformer in the substation engineering design, which provides a set of feasible design schemes for the design of the factory power supply buck-down substation.

Keywords :220 KV; buck; substation; electrical design; preliminary design

目  录

摘  要

Abstract

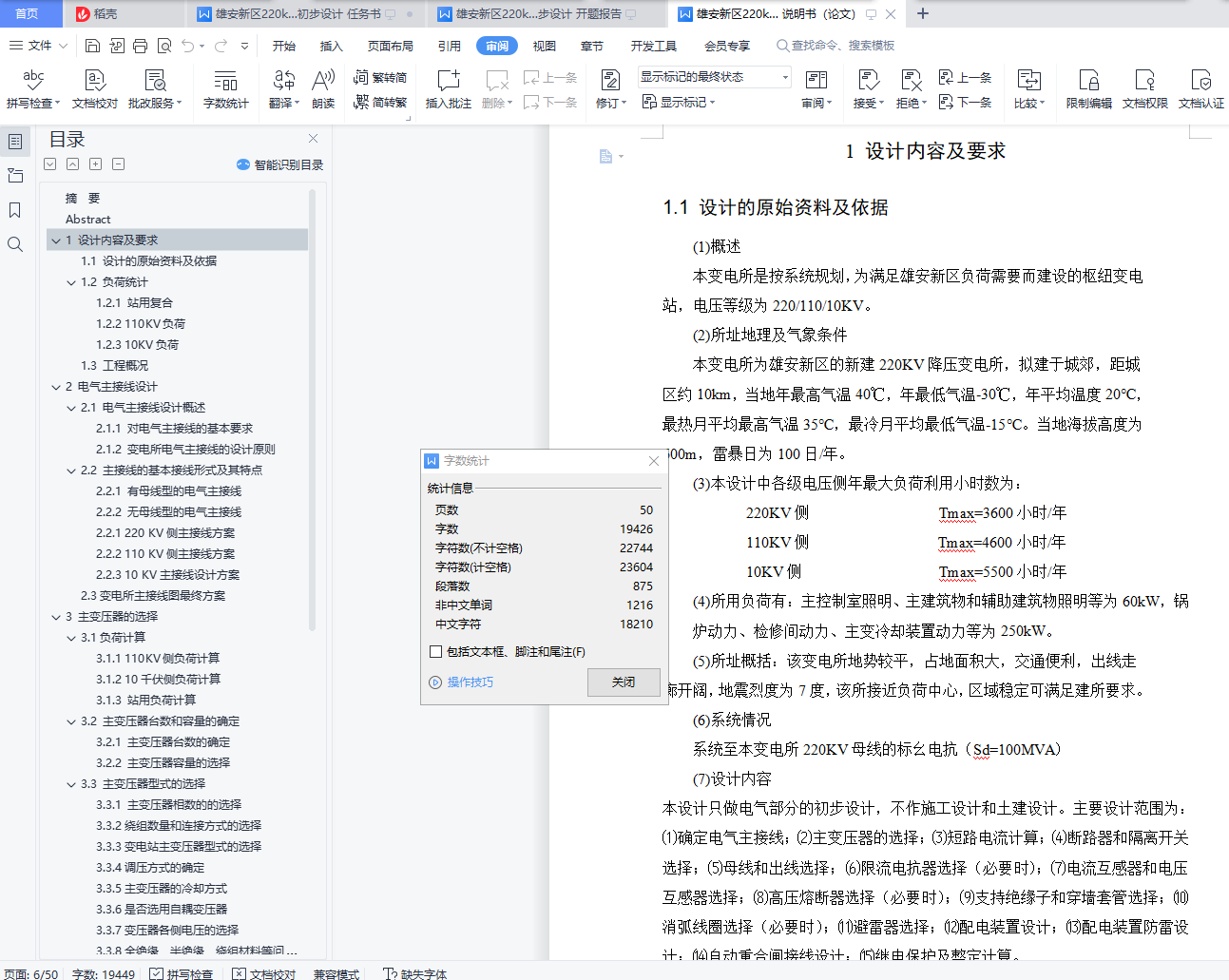

1 设计内容及要求

1.1 设计的原始资料及依据

1.2 负荷统计

1.2.1 站用复合

1.2.2 110KV负荷

1.2.3 10KV负荷

1.3 工程概况

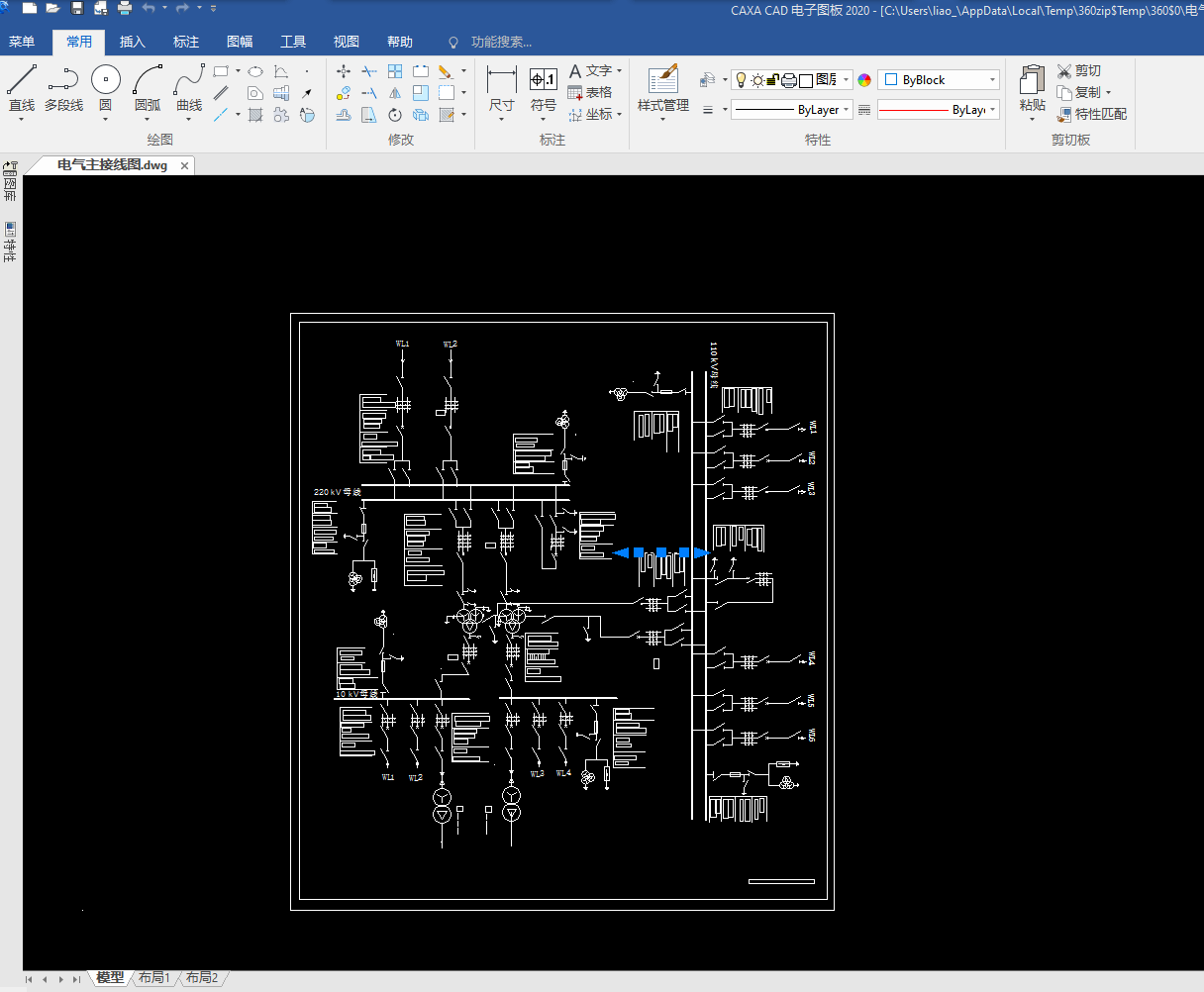

2 电气主接线设计

2.1 电气主接线设计概述

2.1.1 对电气主接线的基本要求

2.1.2 变电所电气主接线的设计原则

2.2 主接线的基本接线形式及其特点

2.2.1 有母线型的电气主接线

2.2.2 无母线型的电气主接线

2.2.1 220 KV侧主接线方案

2.2.2 110 KV侧主接线方案

2.2.3 10 KV主接线设计方案

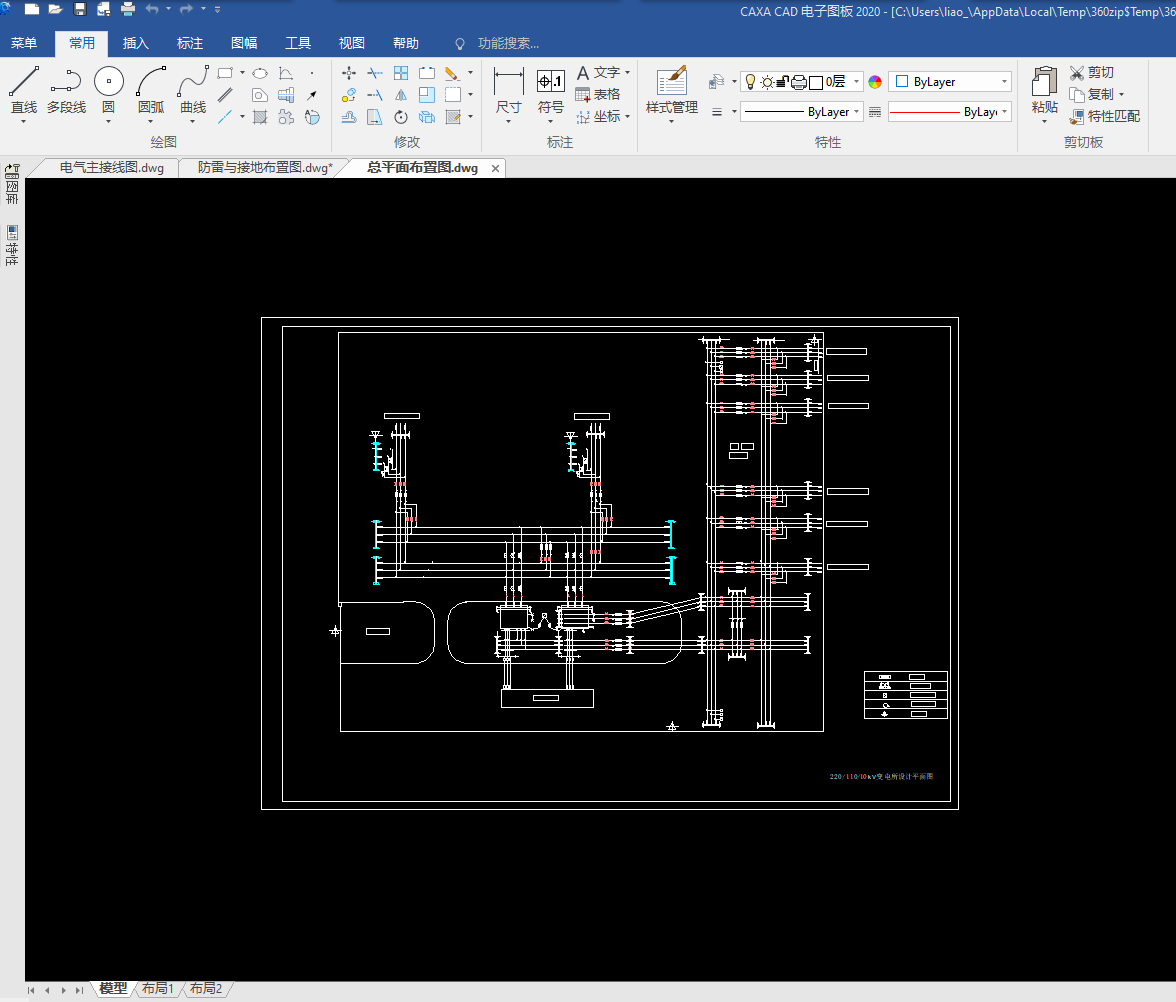

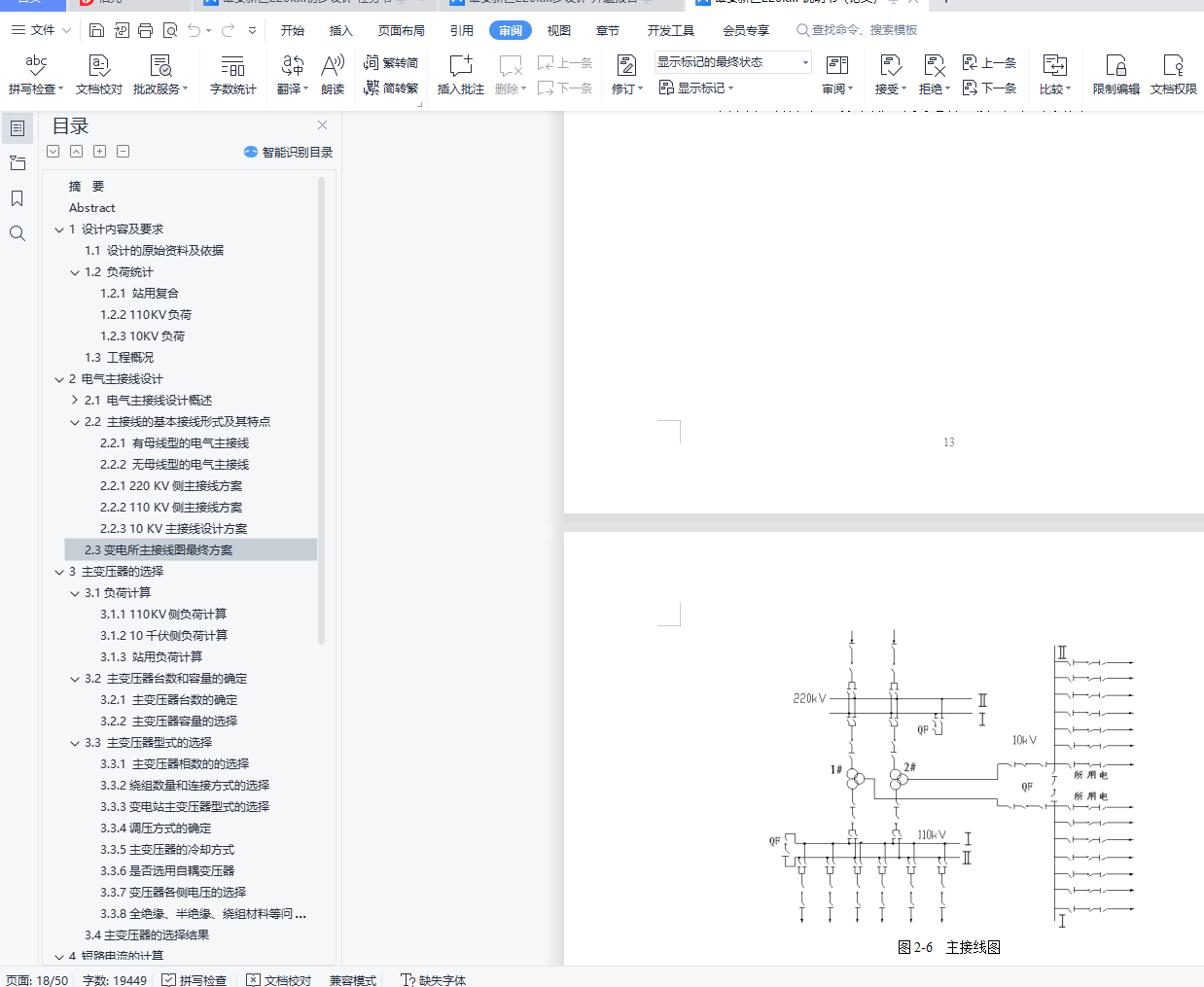

2.3变电所主接线图最终方案

3 主变压器的选择

3.1负荷计算

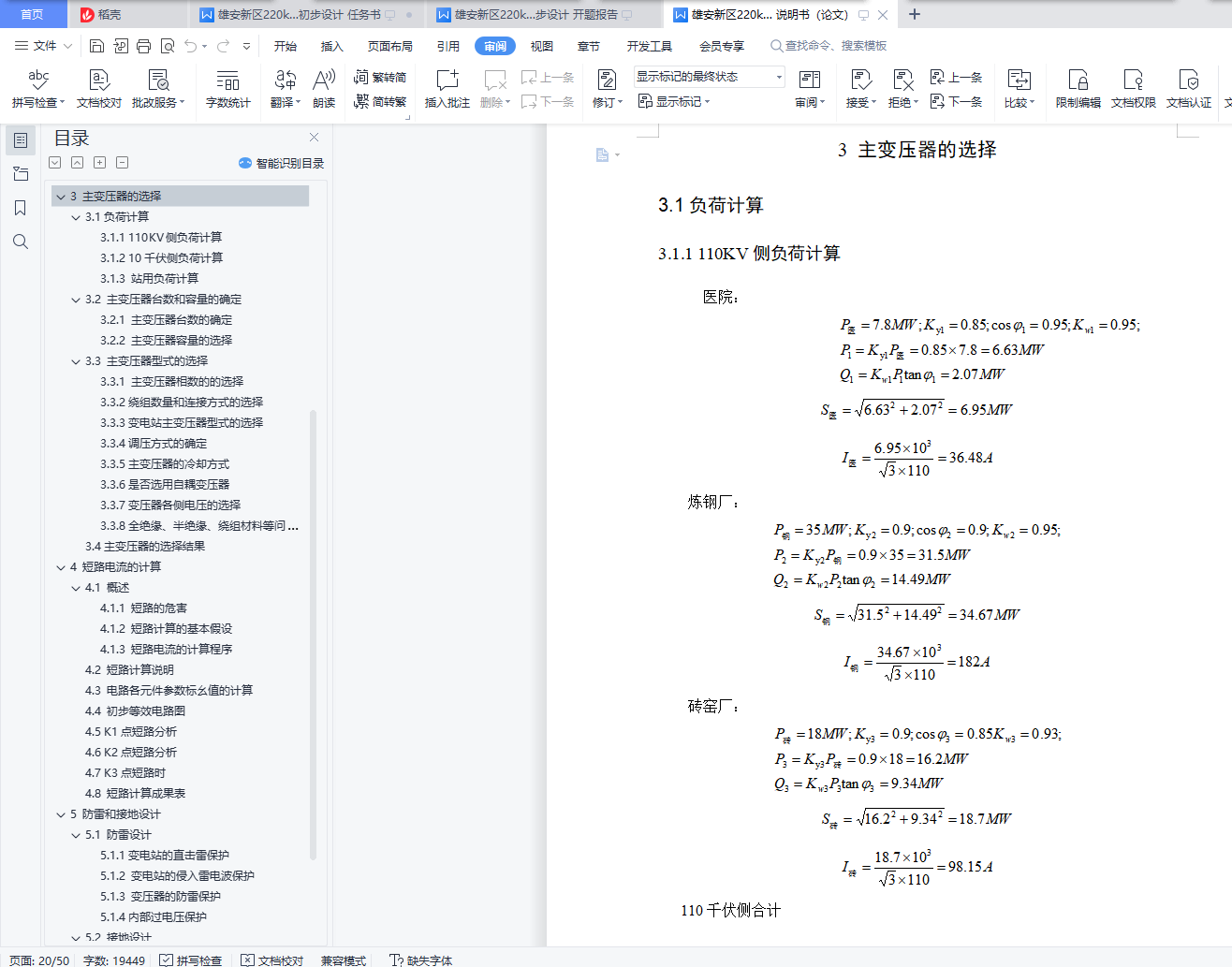

3.1.1 110KV侧负荷计算

3.1.2 10千伏侧负荷计算

3.1.3 站用负荷计算

3.2 主变压器台数和容量的确定

3.2.1 主变压器台数的确定

3.2.2 主变压器容量的选择

3.3 主变压器型式的选择

3.3.1 主变压器相数的的选择

3.3.2绕组数量和连接方式的选择

3.3.3变电站主变压器型式的选择

3.3.4调压方式的确定

3.3.5主变压器的冷却方式

3.3.6是否选用自耦变压器

3.3.7变压器各侧电压的选择

3.3.8全绝缘、半绝缘、绕组材料等问题的解决

3.4主变压器的选择结果

4 短路电流的计算

4.1 概述

4.1.1 短路的危害

4.1.2 短路计算的基本假设

4.1.3 短路电流的计算程序

4.2 短路计算说明

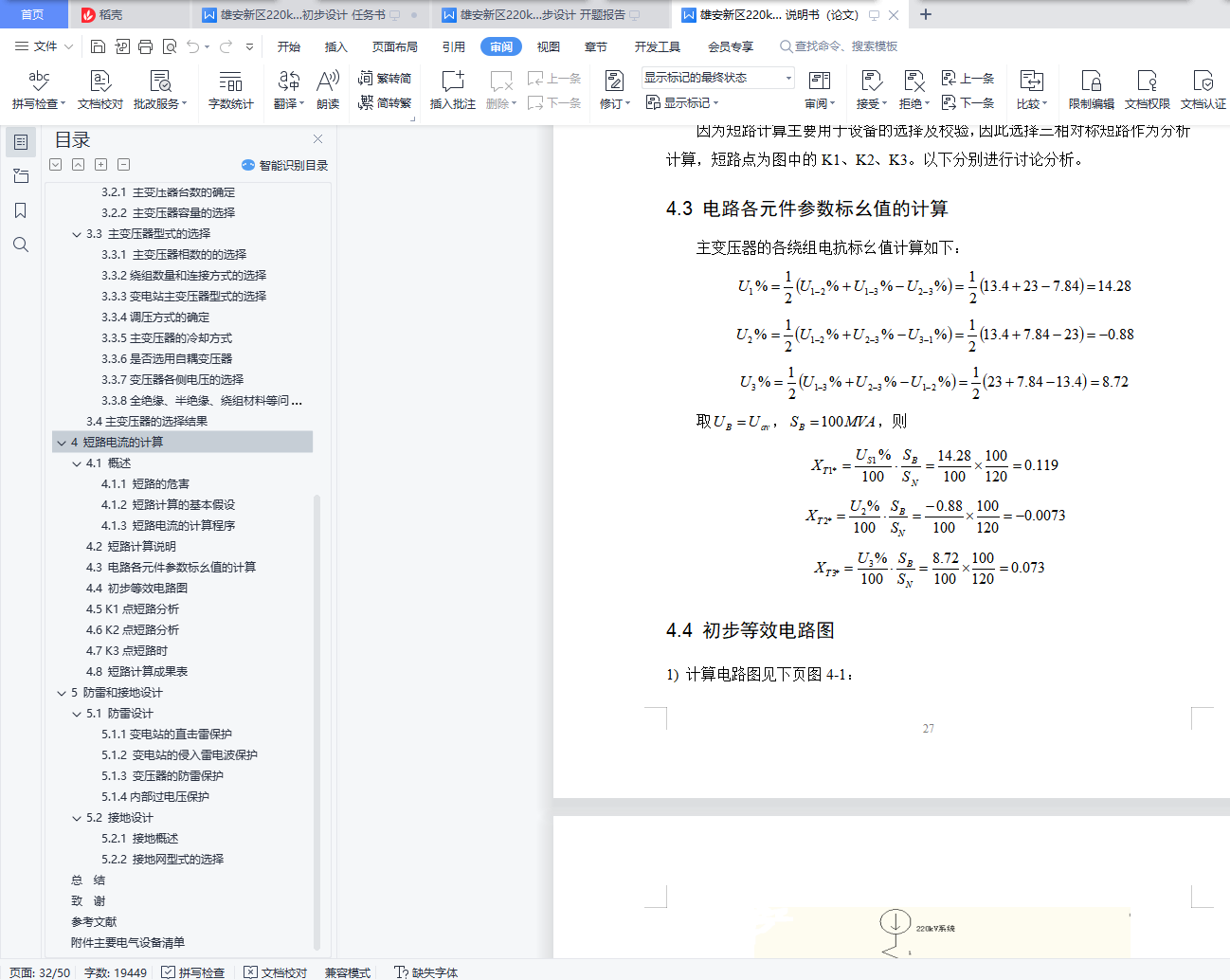

4.3 电路各元件参数标幺值的计算

4.4 初步等效电路图

4.5 K1点短路分析

4.6 K2点短路分析

4.7 K3点短路时

4.8 短路计算成果表

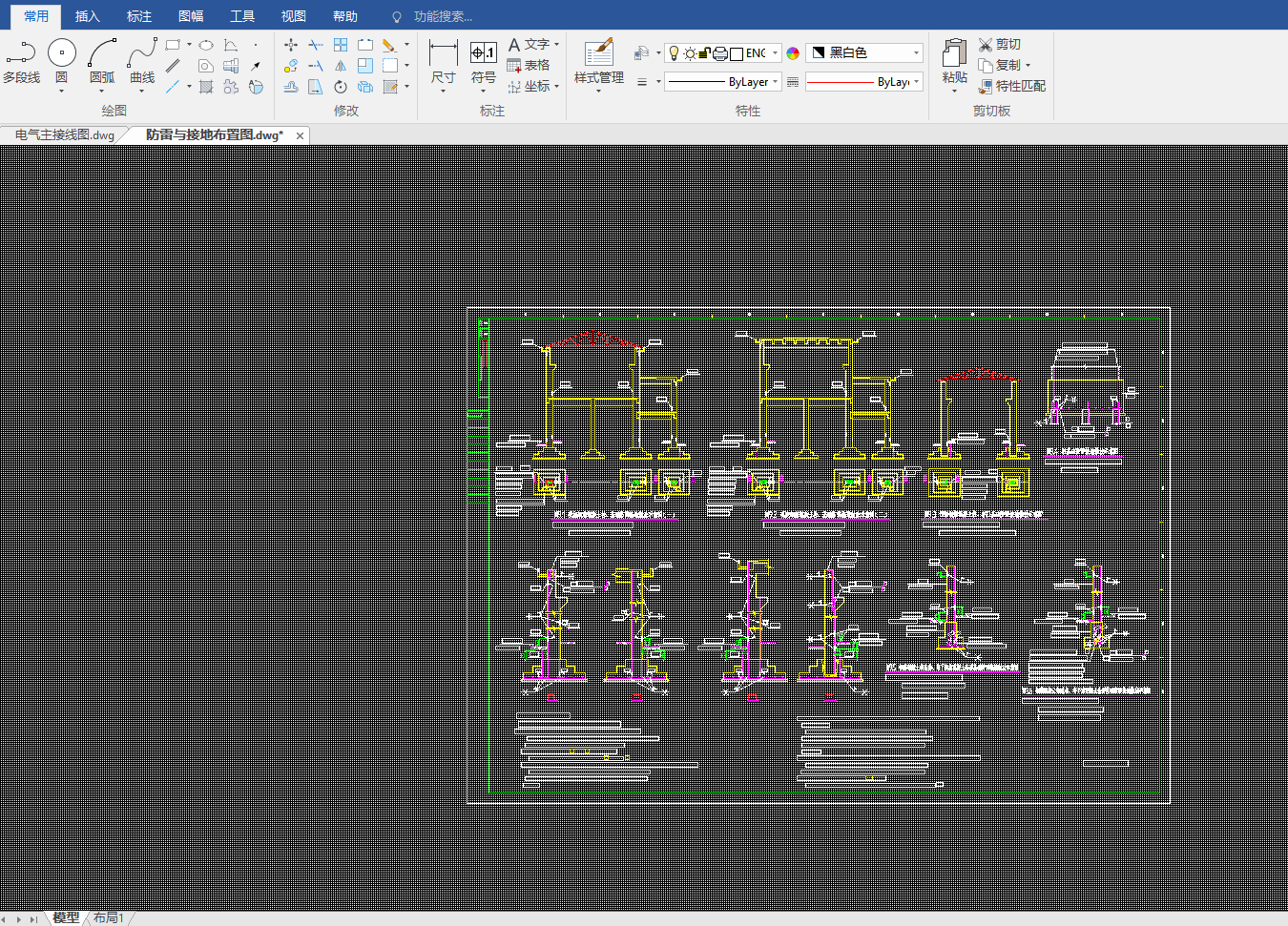

5 防雷和接地设计

5.1 防雷设计

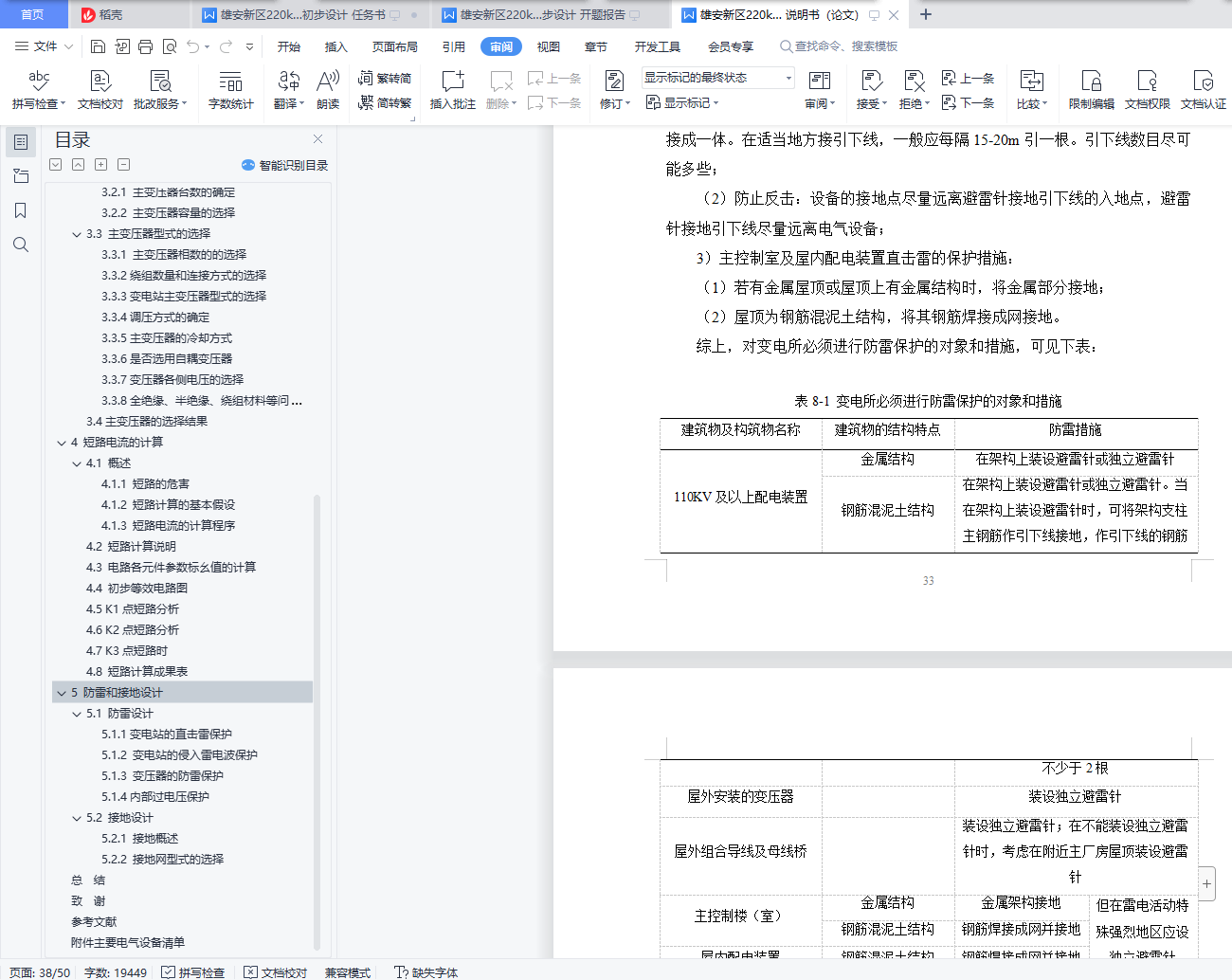

5.1.1变电站的直击雷保护

5.1.2 变电站的侵入雷电波保护

5.1.3 变压器的防雷保护

5.1.4内部过电压保护

5.2 接地设计

5.2.1 接地概述

5.2.2 接地网型式的选择

总  结

致  谢

参考文献

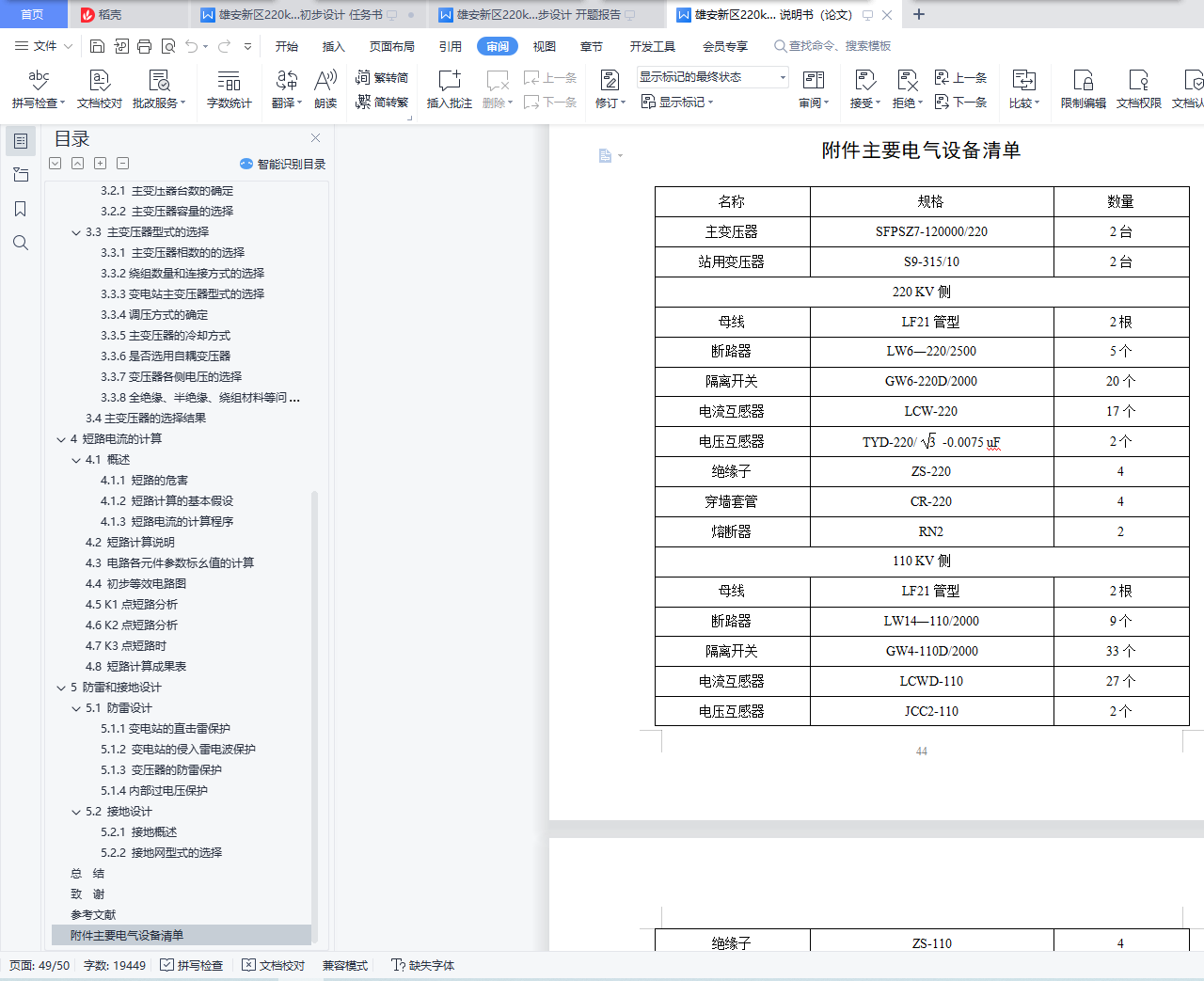

附件主要电气设备清单
