一、设计目的
培养学生的机械系统分析与综合能力、机械结构设计计算能力、控制器设计分析能力以及简单机电一体化系统设计能力，使学生初步掌握机电一体化设计方法，为较复杂机电一体化系统研发打下基础。
二、设计题目

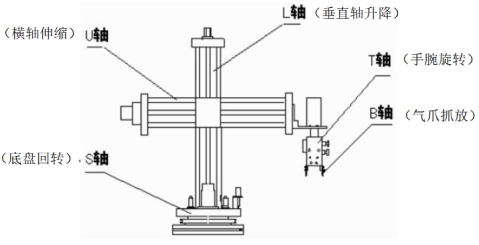

设计生产线上下料机械手，实现圆柱形45钢制工件从供料处到工位的搬运。机械手总体方案如图1所示，可实现工件的抓放，底盘回转，手腕旋转，水平、垂直方向的运动，具体设计参数见表1。
原位：气爪（如三爪）夹紧，升降轴上升到位，气动手腕顺时针回转到手爪抓取方向与横轴平行，横轴缩回到位，底盘顺时针回转到位。
原位时，按下启动按钮，横轴伸出到位，气动手腕逆时针旋转到位，气爪张开，升降轴下降到位，气爪夹紧工件，延时0.5s，升降轴上升到位，横轴缩回到位，底盘逆时针回转到位，横轴伸出到位，气动手腕顺时针旋转到位，升降轴下降到位，气爪张开，工件放下，延时0.5s。气爪夹紧，升降轴上升到位，横轴缩回到位，底盘顺时针回转到原位。
图1 总体设计方案图
表1设计参数表
|
|
第一组
|
第二组
|
第三组
|
第四组
|
|
尺寸(直径×高)
|
Φ24×20mm
|
Φ38×20mm
|
Φ54×40mm
|
Φ58×40mm
|
|
横轴行程
|
80mm
|
120mm
|
160mm
|
200mm
|
|
垂直轴行程
|
60mm
|
90mm
|
120mm
|
150mm
|
|
底盘回转角度
|
180°
|
180°
|
270°
|
270°
|
|
气爪旋转角度
|
180°
|
180°
|
180°
|
180°
|
|
控制方式
|
PLC控制
|
PLC控制
|
PLC控制
|
PLC控制
|
|
驱动方式
|
电机+气压驱动
|
电机+气压驱动
|
电机+气压驱动
|
电机+气压驱动
|
|
速度
|
伸缩、升降速度≥40mm/s ，底盘回转速度≥90°/s，气爪回转速度≥90°/s，气爪最大工作频率3Hz。
|
三、设计要求
1、设计说明书1份（内含设计计算书、气动原理图、PLC接线图和程序等）；2、装配图（0号图纸1张）。
四、 进度安排
1、总体方案设计与计算、零部件选型、气动原理图 3天；2、机械手装配图绘制 3天；3、PLC接线图及程序设计、调试 4天；4、撰写设计说明书 2天；5、答辩1天。
