摘 要
在食用茎块食物过程中需要很麻烦清洗去皮，了解到马铃薯是地下块茎，收获时沾有泥土，其形状不规则，一般呈卵圆形，表面有很多小窝，马铃薯表皮很薄，很容易受外力作用而破损，于是，针对这一点课题研究土豆清洗去皮机。针对马铃薯表皮很薄，很容易受外力作用而破损的这一点，根据上网了解到，可以利用毛辊来清洗加去皮，简单方便，利用高压喷嘴喷射的散射水流冲洗，去除一些泥土及杂质，达到清洗目的，再利用毛刷对土豆进行滚动去皮，可以利用软质毛刷转动，对土豆皮损伤不打，达到去皮目的。
本次所设计的清洗去皮一体机主要有电机，尼龙辊刷，高压喷嘴，机体，液压装置和plc控制的计时器等部件组成，毛辊各个之间靠链条连接，利用电机带动，设有plc控制的定时液压装置。先开启机器，再倒入土豆，土豆在滚动清洗时，杂物和水会通过下面的网孔流出，避免杂物流入出料口，当定时结束时，电机自动停止，液压装置自行起动抬起机体，使机体倾斜，利用土豆自身的重量，从出料口滚出，进入事先预定好的盛放器皿内。
关键词：土豆；清洗；毛刷；去皮；传动；电路
Abstract
In the process of eating stems, it is difficult to clean and peel, knowing that potato is an underground tuber, with soil at harvest, irregular shape, usually oval shape, many small nests on the surface of the potato, and the potato epidermis is very thin. It is easy to be damaged by external forces, so, aiming at this topic, we study potato cleaning and peeling machine. In view of the fact that potato skin is very thin and easy to be damaged by external forces, according to the Internet, it is possible to use a hair roller to clean and remove skin, which is simple and convenient, and is flushed by scattering water sprayed by high pressure nozzles. Remove some soil and impurities to achieve the purpose of cleaning, and then use the brush to roll the potatoes. Peeling, you can use soft brush rotation, do not hurt potato skin, to achieve the purpose of peeling.
Main contents: the machine is mainly composed of motor, nylon roller brush, high pressure nozzle, airframe, hydraulic device and timer controlled by plc. The roller is connected by chain and driven by motor. Equipped with plc control timing hydraulic device. First turn on the machine, then pour into the potato, in the potato rolling cleaning, debris and water will flow through the bottom of the mesh, to avoid debris into the outlet, when the timing end, the motor automatically stop, hydraulic device self-starting lift the body, Tilt the body, using the weight of the potato itself, roll out of the outlet and enter the pre-reserved container.
Key words: potatoes； cleaning； brush； peeling； transmission； circuit
目 录
摘 要 I
Abstract II
1绪论 1
1.1选题背景及意义 1
1.2国内外研究现状 1
1.2.1国内外现状 2
1.2.2国外研究现状 2
1.3 发展趋势 3

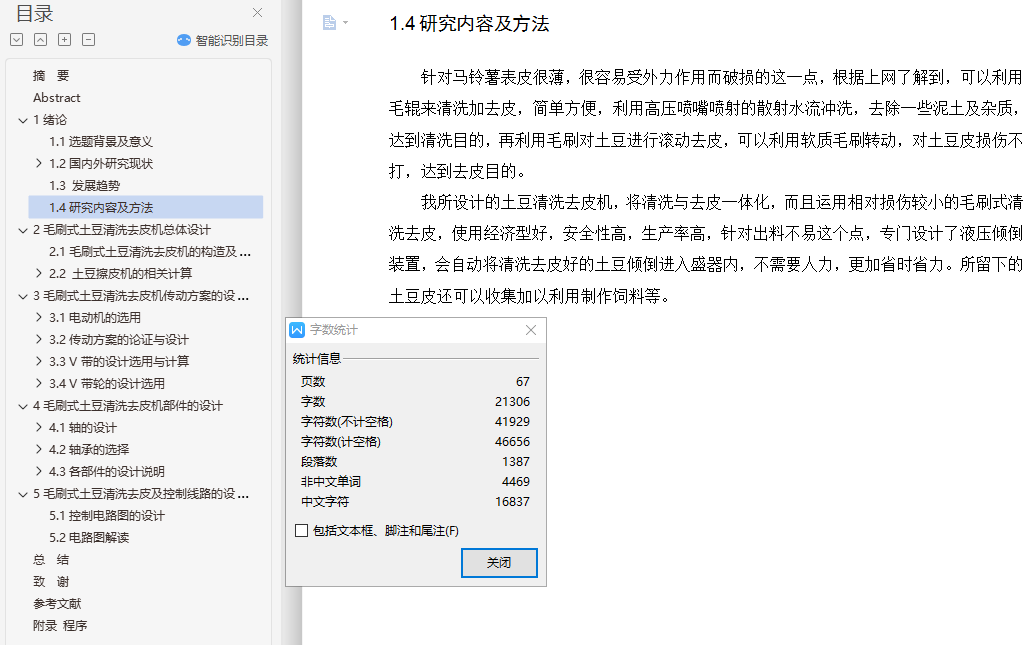

1.4研究内容及方法 4
2毛刷式土豆清洗去皮机总体设计 5

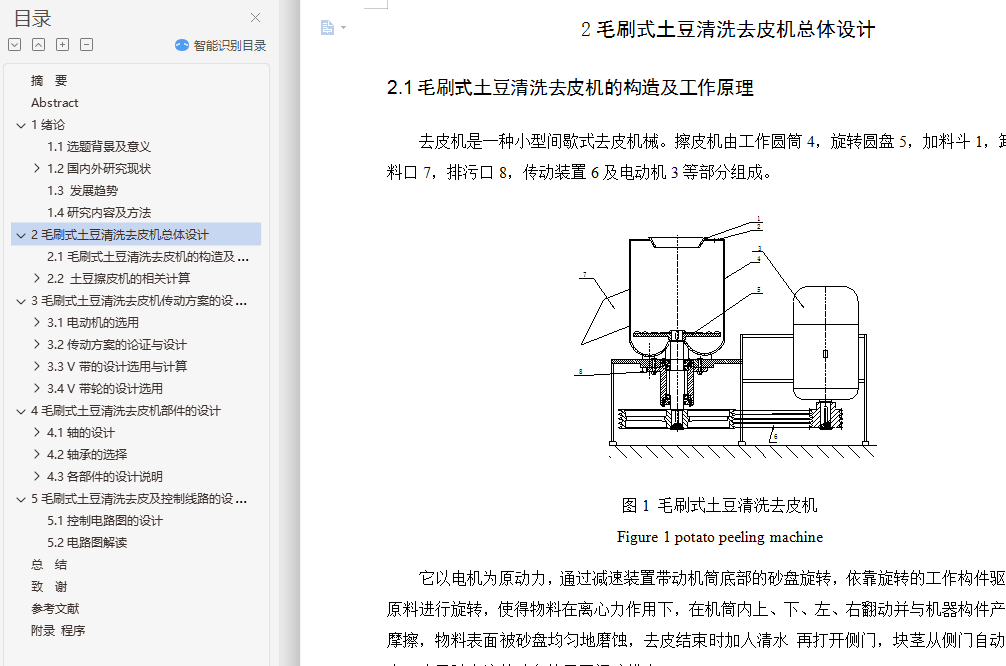

2.1毛刷式土豆清洗去皮机的构造及工作原理 5
2.2 土豆擦皮机的相关计算 6
2.2.1设计参数 6
2.2.2生产能力的校核 6
2.2.3擦皮机的主轴转速的理论计算 7
2.2.4 擦皮机所消耗的功率的计算 8
3毛刷式土豆清洗去皮机传动方案的设计 10

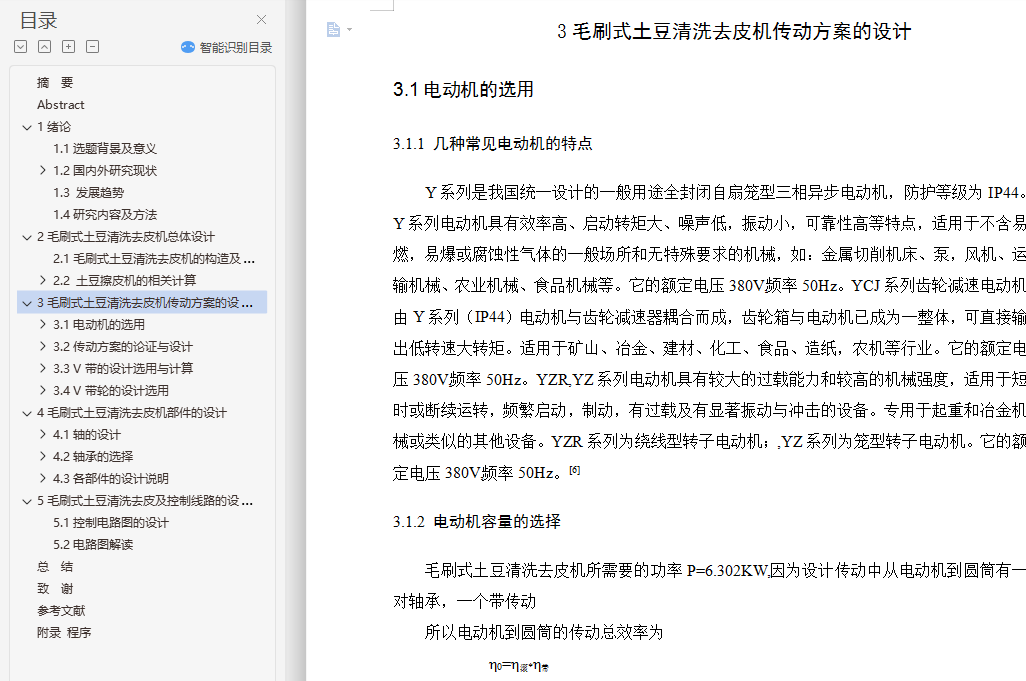

3.1电动机的选用 10
3.1.1 几种常见电动机的特点 10
3.1.2 电动机容量的选择 10
3.1.3 电动机的选型 10
3.2传动方案的论证与设计 12
3.2.1传动方案的选择 12
3.2.2安装形式选择 13
3.3 V带的设计选用与计算 14
3.3.1 V带的选用 14
3.3.2 V带的设计计算 15
3.4 V带轮的设计选用 17
3.4.1带轮的材料的选择 18
3.4.2带轮结构的确定 18
3.4.3 V带轮的设计要求 20
3.4.4 V带传动的键的选择 20
4毛刷式土豆清洗去皮机部件的设计 23
4.1轴的设计 23
4.1.1轴的材料选用 23
4.1.2轴的结构的设计 24

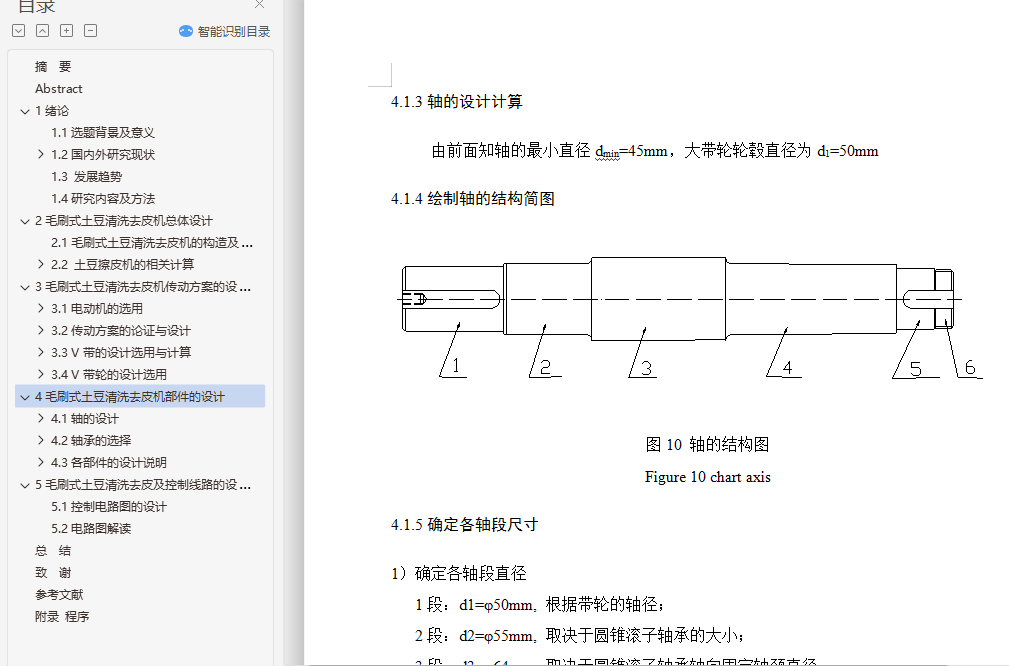

4.1.3轴的设计计算 25
4.1.4绘制轴的结构简图 25
4.1.5确定各轴段尺寸 25
4.2轴承的选择 27
4.2.1类型选择 27
4.4.2轴承寿命计算 27
4.2.3轴承端盖的设计 28
4.2.4套筒的设计 28
4.2.5轴承的安装形式 29
4.2.6轴承润滑选择 30
4.2.7轴承的密封 30
4.3各部件的设计说明 31
4.3.1机筒部分的设计说明 31
4.3.2转盘的设计 32
5毛刷式土豆清洗去皮及控制线路的设计 32

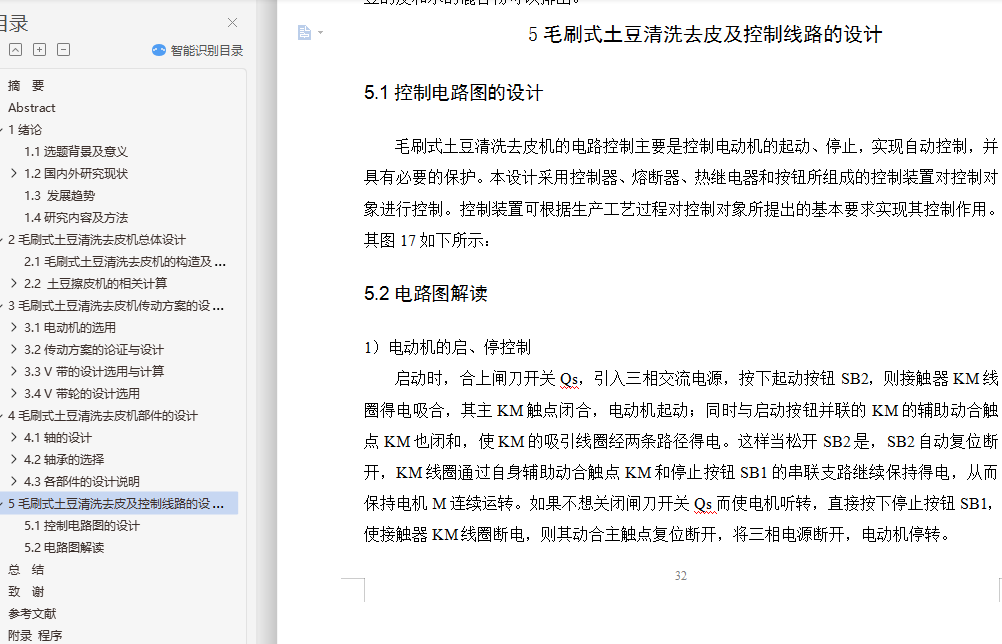

5.1控制电路图的设计 32
5.2电路图解读 32
总 结 35
致 谢 36
参考文献 37
附录 程序 38
