摘 要
本次毕业设计是220KV变电站电气一次部分初步设计。此设计任务旨在体现我对本专业各科知识的掌握程度，培养我对本专业各科知识进行综合运用的能力设计（一次部分）的全过程。通过对变电站的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。变电站作为电能传输与控制的枢纽必须改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的发展趋势。本设计讨论的是220kV变电站电气部分设计（一次系统），首先根据原始资料进行分析，负荷计算选择主变压器，然后在此基础上进行主接线设计，再进行短路计算，导体和电气设备的选择，最后进行防雷接地设计。
关键词：变电站；负荷计算；短路电流；设备选择
Abstract
This graduation design is a part of 220KV substation electrical preliminary design. The purpose of this design task is to reflect my mastery of the knowledge of the major and to develop the whole process of designing my ability to use the knowledge of the major in a comprehensive way (one part). Through the main connection design of substation, station connection design, short circuit current calculation, electrical equipment dynamic, thermal stability check, main electrical equipment type and parameter determination, operation mode analysis. The design of lightning protection and over-voltage protection device and reactive power compensation scheme are completed in detail.
As the hub of electric energy transmission and control substation must change the traditional design and control mode in order to adapt to the development trend of modern power system modern industrial production and social life. This design discusses the design of the electrical part of 220kV substation (primary system). Firstly, according to the original data, the main transformer is selected by load calculation, then the main wiring design is carried out, and then the short circuit calculation is carried out. Conductor and electrical equipment selection, finally, lightning grounding design.
Key words: substation; load calculation; short circuit current; equipment selection
目 录
摘 要 I
Abstract II

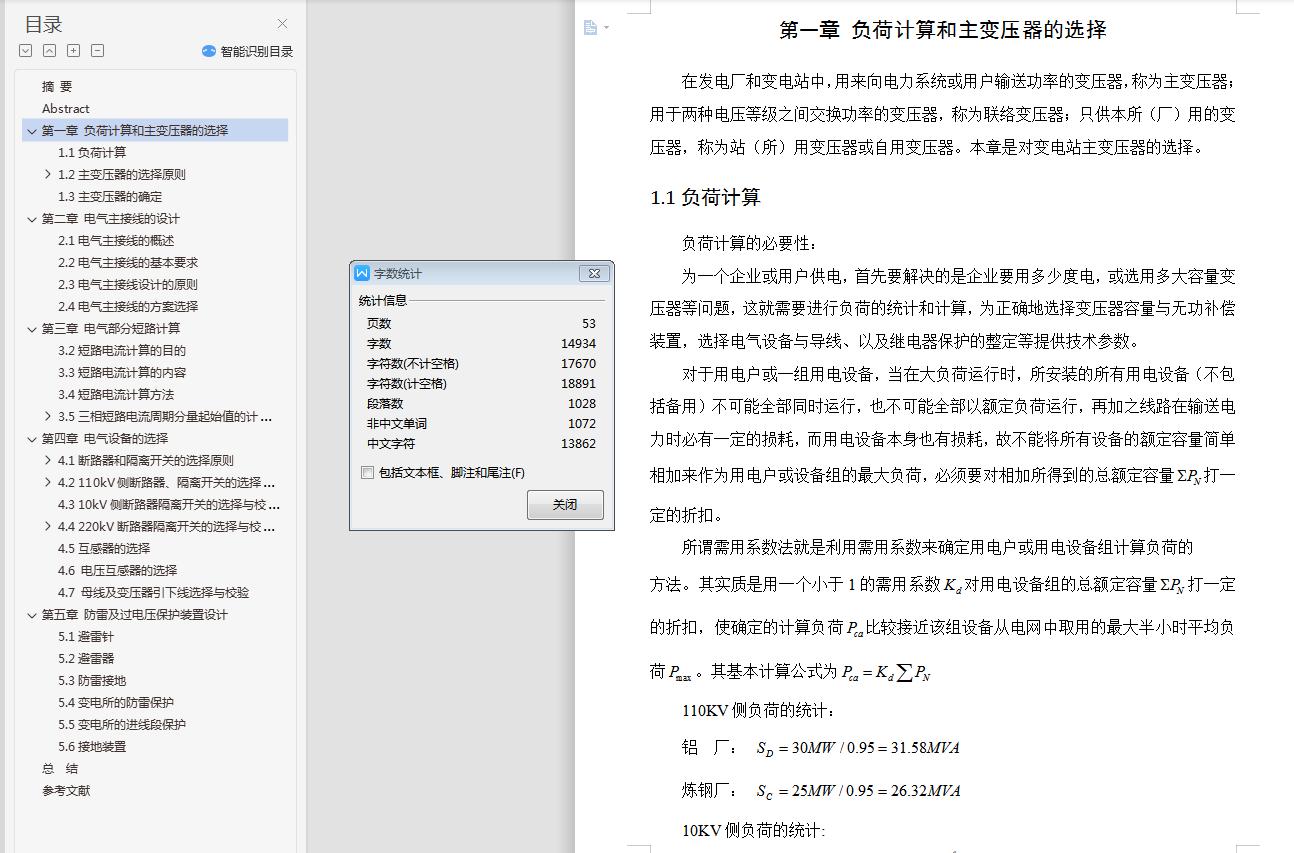

第一章 负荷计算和主变压器的选择 1
1.1负荷计算 1
1.2主变压器的选择原则 2
1.2.1主变压器台数的选择 2
1.2.2主变压器容量的选择 3
1.2.3主变压器型式和结构的选择 3
1.3主变压器的确定 4
第二章 电气主接线的设计 6
2.1电气主接线的概述 6
2.2电气主接线的基本要求 6
2.3电气主接线设计的原则 6
2.4电气主接线的方案选择 6
第三章 电气部分短路计算 7
3.2短路电流计算的目的 8
3.3短路电流计算的内容 9
3.4短路电流计算方法 9
3.5三相短路电流周期分量起始值的计算 9
3.5.1短路电流计算的基准值 9

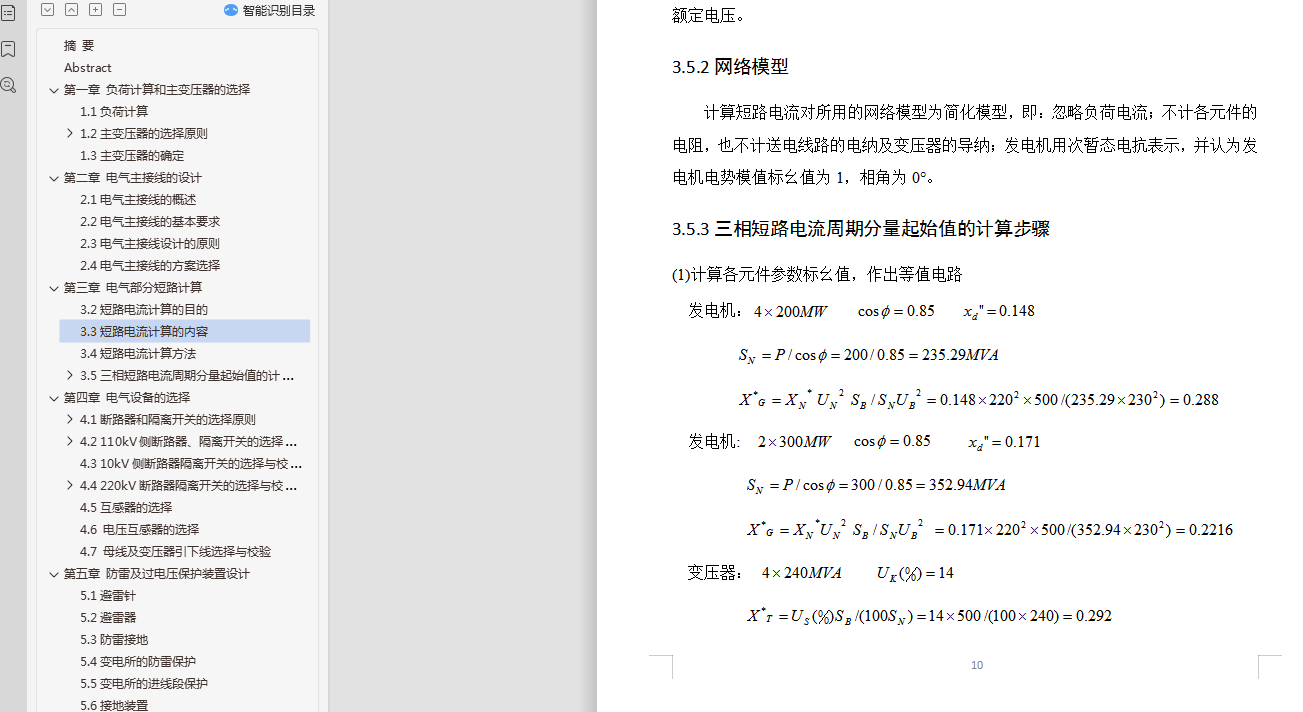

3.5.2网络模型 10
3.5.3三相短路电流周期分量起始值的计算步骤 10
第四章 电气设备的选择 14
4.1断路器和隔离开关的选择原则 16
4.1.1断路器的选择 16
4.1.2隔离开关的选择 18
4.2 110kV侧断路器、隔离开关的选择与校验 18
4.2.1 110KV主变压器侧断路器的选择与校验 18
4.2.2主变压器侧隔离开关的选择与校验 19
4.3 10kV侧断路器隔离开关的选择与校验 20
4.4 220kV断路器隔离开关的选择与校验 21
4.4.1 220KV主变压器侧断路器的选择与校验 21
4.4.2 220KV主变压器侧隔离开关的选择与校验 22
4.5互感器的选择 23
4.6 电压互感器的选择 30
4.7 母线及变压器引下线选择与校验 32
第五章 防雷及过电压保护装置设计 40
5.1避雷针 40
5.2避雷器 41
5.3防雷接地 43
5.4变电所的防雷保护 43
5.5变电所的进线段保护 44

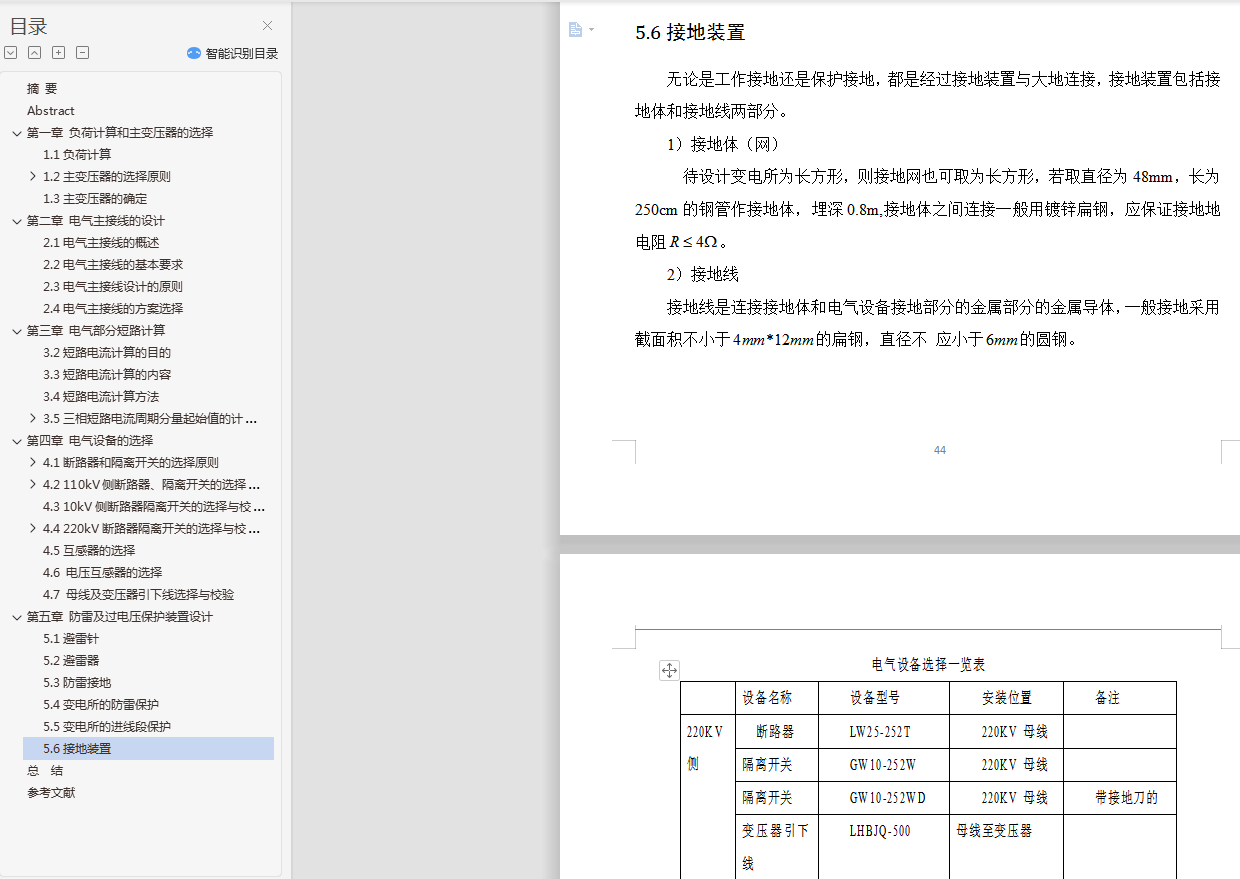

5.6接地装置 44
总 结 46
参考文献 47
