摘 要
本论文简要分析了13T混凝土搅拌运输车冷却系统的发展现状、影响因素及存在的问题；介绍了目前国内外前沿的13T混凝土搅拌运输车冷却系统的设计理念和研究方法，如智能化电控冷却系统、精确冷却理念、分流式冷却、空气侧流动和发动机热管理研究等；展望了现代13T混凝土搅拌运输车冷却系统实现高效低耗的目标，指出采用电控冷却部件实现精确冷却和分流式冷却的有效整合是行之有效的手段，而整车热管理研究势必会成为全面提高冷却系统性能的主要方法。分析13T混凝土搅拌运输车冷却系统的工作原理，用所学的专业知识和专业课程完成13T混凝土搅拌运输车冷却系统主体结构的改进设计，完成13T混凝土搅拌运输车冷却系统的运动分析及参数计算；
关键词：混凝土搅拌运输车，冷却系统，智能控制，运行分析
Abstract
In this paper, the development status, influencing factors and existing problems of 13T concrete mixing truck cooling system are briefly analyzed. The design concept and research methods of cooling system of 13T concrete mixing truck at home and abroad are introduced, such as intelligent electronic control cooling system, precise cooling idea, shunt cooling, air side flow and engine heat management research, etc. The aim of realizing high efficiency and low consumption in the cooling system of modern 13T concrete mixing truck is prospected. It is pointed out that the effective integration of accurate cooling and shunt cooling with electrically controlled cooling components is an effective means. However, the research on the heat management of the whole vehicle is bound to become a comprehensive proposal. Main methods of high cooling system performance. This paper analyzes the working principle of the cooling system of the 13T concrete mixing conveyer, and completes the improvement design of the main structure of the cooling system of the 13T concrete agitator by using the specialized knowledge and courses learned. The motion analysis and parameter calculation of the cooling system of 13T concrete mixing truck are completed.
Key words: concrete mixing truck, cooling system, intelligent control, operation analysis
目 录
摘 要 1
Abstract 2
1绪论 5
1.1选题背景及意义 5
1.2研究现状 6
1.2.1 影响13T混凝土搅拌运输车冷却系统的因素以及目前存在的问题 6
1.2.2目前存在的问题 6
1.2.3现代冷却系统研究现状及发展方向 7

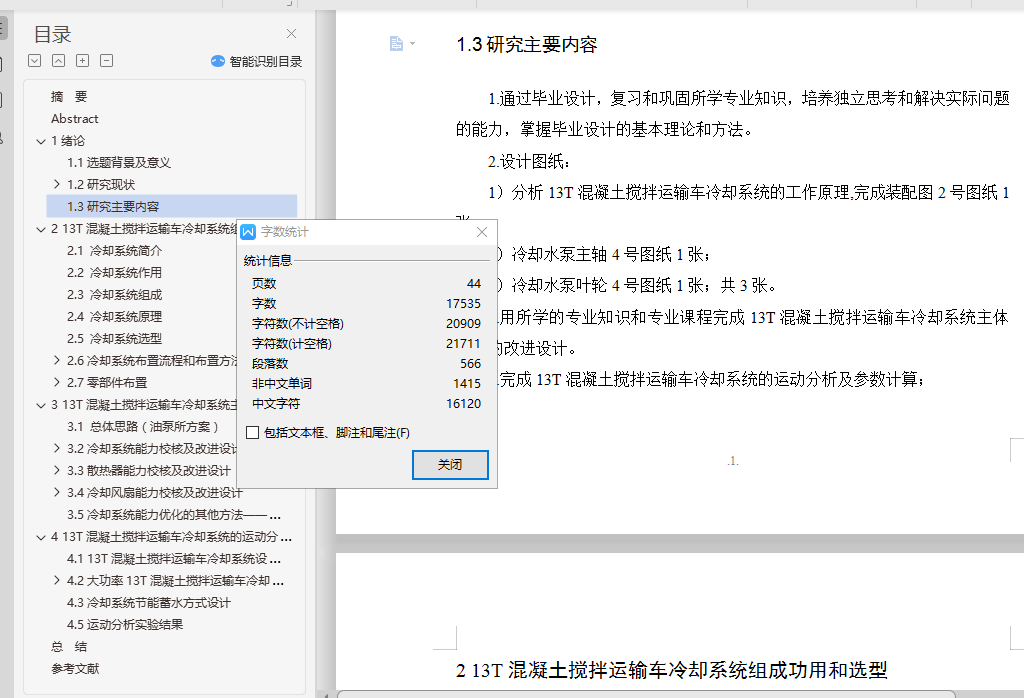

1.3研究主要内容 8
2 13T混凝土搅拌运输车冷却系统组成功用和选型 9
2.1 冷却系统简介 9
2.2 冷却系统作用 9
2.3 冷却系统组成 10
2.4 冷却系统原理 10
2.5 冷却系统选型 11
2.6冷却系统布置流程和布置方法 12
2.6.1布置流程 12
2.6.2 冷却系统计算 12

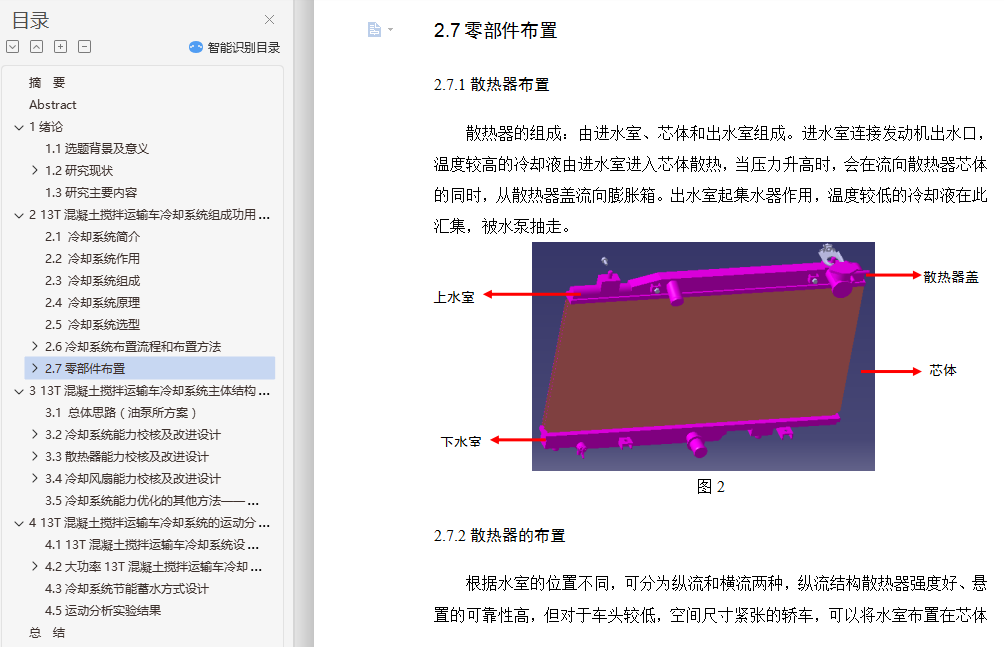

2.7零部件布置 14
2.7.1散热器布置 14
2.7.2散热器的布置 14
2.7.3散热器的安装 15
2.7.4散热器与周边零部件关系 16
2.7.5风扇布置 16
2.7.6膨胀箱布置 17
2.7.7管路布置 18
3 13T混凝土搅拌运输车冷却系统主体结构的改进设计 19

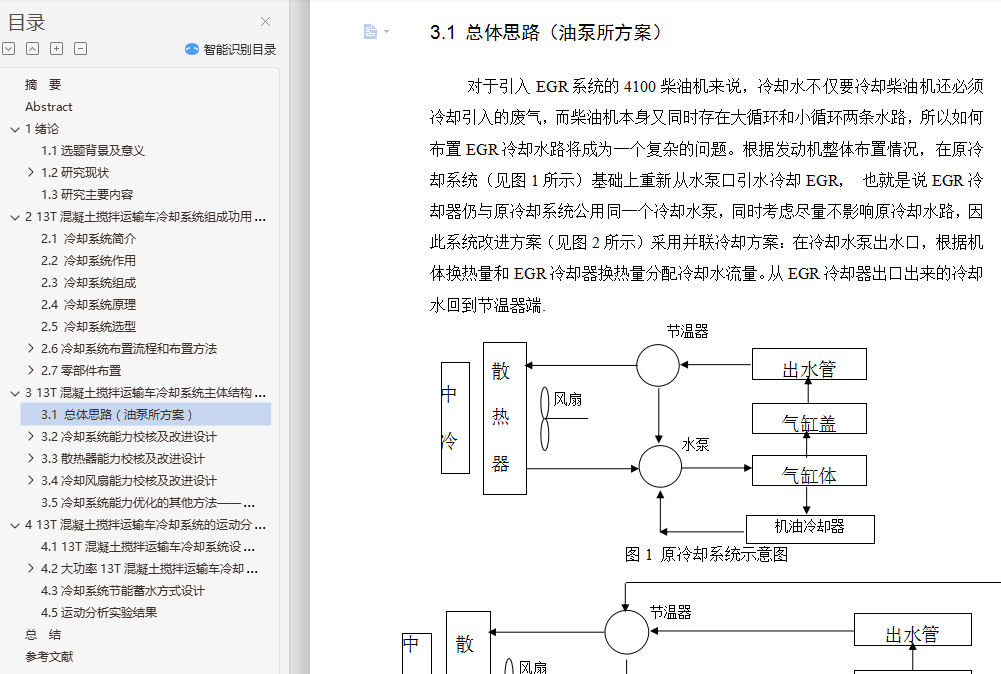

3.1 总体思路（油泵所方案） 19
3.2冷却系统能力校核及改进设计 20
3.2.1 冷却水泵能力校核和冷却管路设计及校核 20
3.2.2冷却系统管路设计校核 25
3.3散热器能力校核及改进设计 29
3.3.1散热器能力校核 29
3.3.2散热器改进设计 29
3.4冷却风扇能力校核及改进设计 31
3.4.1冷却风扇能力校核 31
3.4.2冷却风扇改进设计 32
3.5冷却系统能力优化的其他方法——降低冷却系统阻力 36
4 13T混凝土搅拌运输车冷却系统的运动分析及参数计算 37
4.1 13T混凝土搅拌运输车冷却系统设计 37
4.2大功率13T混凝土搅拌运输车冷却系统设计分析 37
4.2.1蓄冷水箱体积计算 38
4.2.2蓄冷水箱内部设计 38
4.2.3蓄冷水箱保温设计计算 38
4.2.4制冷系统设计 39
4.3冷却系统节能蓄水方式设计 39

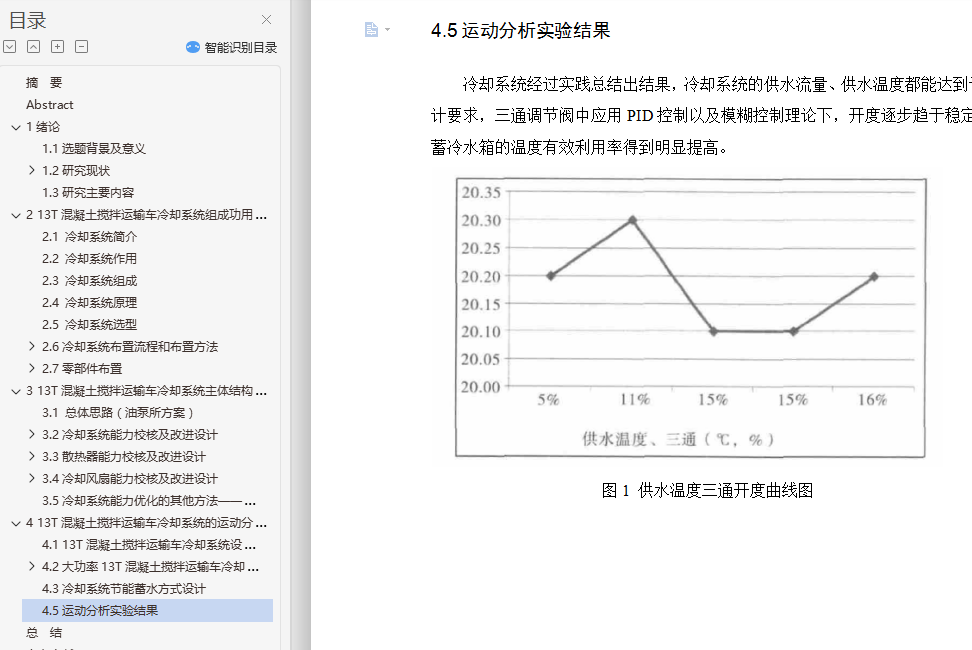

4.5运动分析实验结果 40
总 结 42
参考文献 43
