摘 要
本文设计了一套排队叫号系统。该系统是以排队抽号顺序为核心，客户利用客户端抽号，工作人员利用叫号端叫号；通过显示器及时显示当前所叫号数，客户及时了解排队信息，通过合理的程序结构来执行排队抽号。以提高排队等待效率，解决排队秩序混乱，前拥后挤等现象，实现排队自动化，规范化。通过该系统的使用，客户不必为排队浪费大量精力，便于管理排队秩序，同时适应信息时代管理数字化的要求，提高服务水平与质量。
排队叫号系统是针对银行、工商、税务、通讯、政府机构等部门的大厅工作流程设计的，是利用电脑的科学管理客户排队的系统，能够很好地解决客户在服务机构办理业务时所遇到的各种排队、拥挤和混乱现象，为客户办理业务带来莫大的方便和愉悦。本课题研究的是一款无人排队的排队叫号系统，它主要由系统主从机、键盘、显示电路、蜂鸣器电路等部分构成。系统利用AT89C51 单片机进行控制，通过串行通信方式传输处理数据；通过按键取号，在LCD1602 上显示排队的号码以及当前正在等待的人数；通过按键叫号，在LCD1602 上显示叫到的号码，由蜂鸣器发出声音提示客户。这种现代化的高科技产品彻底解决了银行、工商、税务、通讯、政府机构等部门的服务大厅普遍存在的站立等候、服务无序的问题，同时免除了令客户不舒服的站立式排队，深化完善了服务的质量。本系统采用AT89C51 单片机进行控制，利用LCD1602 显示，蜂鸣器鸣叫提示的人机交互界面，模拟排队管理系统，科学的处理各种排队情况，具有操作简便、控制灵活、显示清晰、制作成本低、性价比较高等特点。
关键词：AT89C51单片机 LCD1602 排队叫号 系统开发
ABSTRACT
In this paper, design a set of line up your turn system. Queue smoke number sequence as the core, the system is based on the client using the client, staff using your turn end your turn; By timely display the current call number, timely understanding of line information, through the reasonable structure of program to perform the line number. In order to improve the line efficiency, solve the order queue, held after the crowded phenomenon such as before, to realize the automatic line, standardization. Through the use of the system, the customer don't need to line up wasting a lot of energy, facilitate management order in line, at the same time to adapt the request of digitized information age management, raises the service level and quality.
Queuing system is aimed at a bank, industrial and commercial, taxation, telecommunications,government agencies and other departments of the hall work flow design, is the use of computer science and the management of customers queuing system, can be very good used to solve customers in the service institution for business encountered by the various queues, jam and confused phenomenon, for customers for the business has brought great the convenience and pleasure.This research is an unmanned queuing queuing system, which is mainly composed of master and slave machine system, keyboard, display circuit, a buzzer circuit components.The system uses AT89C51 MCU control, serial communication through transmission processing data; through the keys and number, the LCD1602 display line numbers and the current waiting number; through the button called, in the LCD1602 display the call number, the buzzer sound prompts the customer.The modern high-tech
products completely solve the industry and commerce, taxation, banking, telecommunications, government agencies and other departments of the service hall universal stand waiting, service the disorder problem, at the same time from customer uncomfortable standing in line, deepen and perfect the quality of service.The system uses the AT89C51 microprocessor control, using LCD1602 display, buzzer prompts the human-computer interaction interface, simulation of the queue management system, scientific processing a variety of queuing, and has the advantages of simple operation, flexible control, clear display, low production cost, high cost performance characteristics.
Keywords：AT89C51 single chip microcomputer LCD1602 line up your turn the system development
目 录
摘 要 I
ABSTRACT II
1 绪论 1
1.1 课题来源 1
1.2 国内外发展状况 1
1.3 有线系统与无线系统 3
1.4 发展前景 4
1.5 系统的设计目的 4
2 系统的需求分析 5
2.1 系统功能需求 5
2.2 非功能性需求 5
3 系统总体设计 7
3.1 方案论证 7
3.1.1 方案要求 7
3.1.2 方案确立 7
3.2 方案原理 8

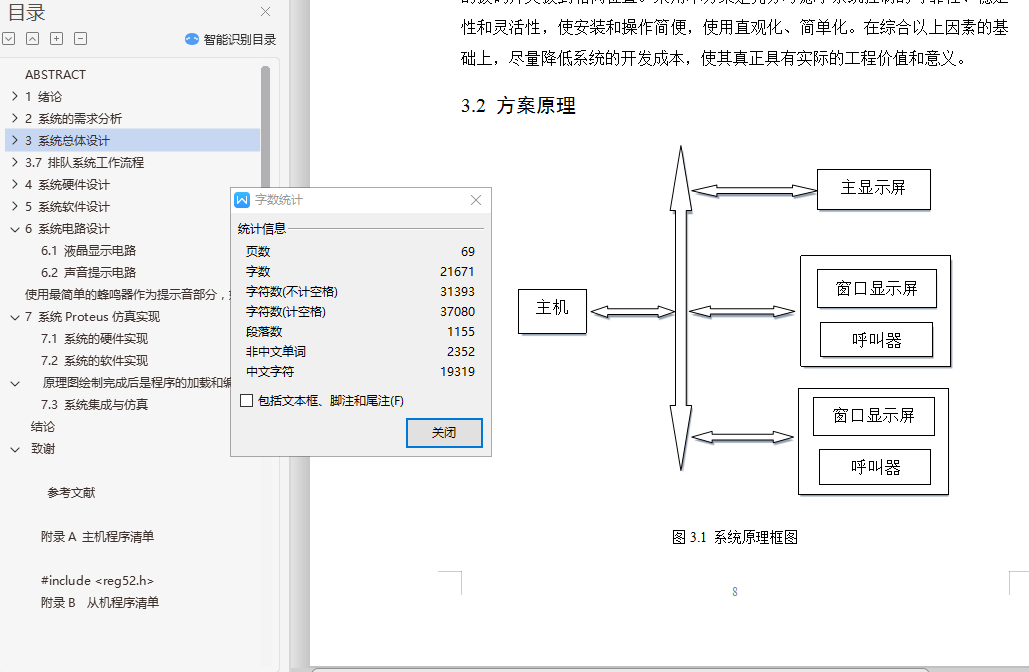

3.3 异步通信 9
3.4 系统的体系结构 10
3.5 系统的软件结构 10
3.6 系统的基本功能和工作原理 11
3.6.1 排队系统的基本功能 11
3.6.2 工作原理 11
3.7 排队系统工作流程 12
3.7.1 数据处理流程 12
3.7.2 客户工作流程 13
3.7.3 工作人员工作流程 13
3.7.4 系统工作流程 13
3.8 主要应用器件及技术原理 14
3.8.1 微处理器介绍 14
3.8.2 液晶LCD1602的介绍 16
3.8.3 硬件概要设计 22
3.8.4 软件概要设计 23
4 系统硬件设计 25
4.1 主要电路设计 25
4.1.1 主机部分电路 25
4.1.2 从机部分电路 26
4.2 功能部分电路设计 26
4.2.1 单片机最小系统电路 26
4.2.2 1602 液晶显示电路 28
4.2.3 按键部分电路 30
4.2.4 TXD串行发送和RXD串行接收电路 31
5 系统软件设计 32
5.1 排队系统主从机软件设计 32
5.1.1 系统从机（取号终端）软件设计 32
5.1.2 系统主机（叫号终端）的设计 32
5.2 主要子程序流程图 33
5.2.1 蜂鸣器子程序 33
5.2.2 LCD显示子程序 34
5.2.3 窗口消号处理子程序 35
6 系统电路设计 37
6.1 液晶显示电路 37
6.2 声音提示电路 37
7 系统 Proteus 仿真实现 37
7.1 系统的硬件实现 37
7.2 系统的软件实现 38
7.3 系统集成与仿真 38
结论 42
致谢 43
参考文献 44
附录A 主机程序清单 46
附录B 从机程序清单 57
附录C 总体设计图 63
