《电气控制技术与PLC应用》课程论文要求

独立自主设计一个具体全面的功能实现，功能具有现实意义，题目自拟。应用S7-1200 PLC实现设计功能的编程，完成课程论文，打印装订后上交。

若图片为线下手绘，请一张图绘制在一张A4纸上，按顺序装订在一起。

若有雷同，雷同的成绩均不高。

一、内容要求（以下内容必须包含）

(1) 要实现功能的应用背景及现实意义，及要实现的功能介绍。

(2) 功能用到的低压电器的原理、图形、文字符号介绍（图文结合）、低压电器在电气控制系统中的作用；先列一个汇总表，然后按元器件详细说明。

(3) 电气控制原理图工作原理介绍，图文结合。可以采用visio、eda、cad、嘉立创、ProcessOn等绘图软件绘制；

(4) PLC外部接线图，图文结合，有供电模块、PLC型号、输入输出接口具体IO口号及连接元器件。可以采用visio等绘图软件绘制；

(5) S7- 1200 PLC博途软件操作步骤，分条列写，可贴截图；

(6) 用到的S7- 1200 PLC博途软件关键指令功能介绍，可贴截图；

(7) 变量表、变量地址分配、变量类型，命名准确，可贴截图；

(8) 应用S7- 1200 PLC实现的功能梯形图，及各程序段详细功能介绍；可再附上仿真图以呈现实现的功能。

(9) 结论

拓展（作为拓展内容，根据自身情况实现，本部分可以没有）

(10) 对应功能的HMI界面及变量对应情况，可贴截图。

二、写作要求（模板见下页到末尾）

（1）按照论文格式书写（正文宋体小四、英文字体用Times New Roman字体等）；

（2）逻辑清晰：论文结构要合理，各部分之间要有明确的逻辑关系，过渡自然。

（3）图文并茂：可以适当插入图形、表格和图片，增强论文的直观性和可读性。

（4）引用规范：在论文中引用的文献和资料要注明出处，采用规范的引用格式。

（5）语言准确：使用准确、规范的语言进行写作，避免出现错别字和语法错误。

三、上交时间

1-3班：2024年12月13号（16周周五）

4班：2024年12月3号（15周周二）

电气控制技术与 PLC应用

课程论文

年级           2024级

专业 电气工程及其自动化（专升本）

班级  2024级电气（专升本）1-4班

学号

姓名

题目（自拟）基于PLC的4层电梯控制系统

一、背景意义及功能（段后0.5行，单倍行距）

正文的段落首行缩进2字符，1.5倍行距（正文宋体小四、英文字体用Times New Roman字体等）。

二、元器件汇总

表有表名，按顺序从上到下为表1 元器件汇总表、表2 某表等。表名在表上方，宋体、小五、加粗，单倍行距。表内字体：宋体、五号、单倍行距、居中。

表1 元器件汇总表

三、电气控制原理图

图有图名，按顺序从上到下为图1 电气原理图，图2 某图等。

四、PLC外部接线图

图片、图名居中，图名位于图片下方，宋体、五号、加粗，单倍行距。

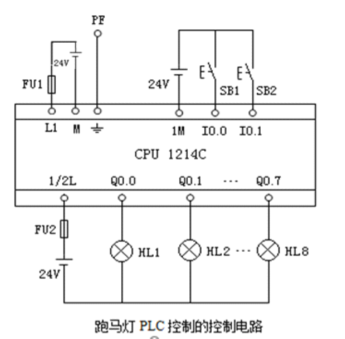

图2 跑马灯PLC外部接线图

五、S7- 1200 PLC博途软件操作步骤

小标题先用1、2、3等，再用（1）（2）等，首行缩进2字符；

1. 创建工程

（1）填写项目名……

2. 组态设备

六、关键指令功能介绍

正文的段落首行缩进2字符，1.5倍行距。

七、变量表

正文的段落首行缩进2字符，1.5倍行距。

八、梯形图

每段功能介绍。正文的段落首行缩进2字符，1.5倍行距。

九、HMI界面（可无）

正文的段落首行缩进2字符，1.5倍行距。

十、结论（没有九，此部分为九）

正文的段落首行缩进2字符，1.5倍行距。
