序号

名称

品牌

规格

1

一字螺丝刀

Sata

3mm*100

2

十字螺丝刀

Ph2*150

3

尖嘴钳

Sata

4

手电钻

Bosch

TSR 1080

5

钻头

Bosch

2mm

6

钻头

Bosch

3mm

7

压线钳

8

丝锥

M3

9

丝锥扳手

编号

名称

规格

单位

数量

参考链接

1

防水盒

263*182*95mm
开孔尺寸见机械图

个

1

https://detail.tmall.com/item.htm?id=552235294703&spm=a1z09.2.0.0.54a02e8drt6vUS&_u=n4kj0ce57cf

2

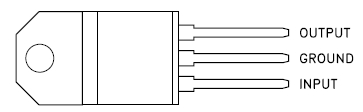

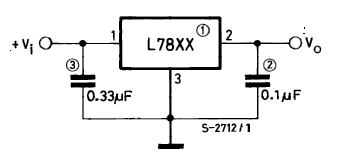

IC：L7805

个

1

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.54a02e8drt6vUS&id=540959248841&_u=n4kj0ce7dd9

3

IC：L7809

个

1

4

IC：L7812

个

1

5

IC：L7815

个

1

6

IC：L7818

个

1

7

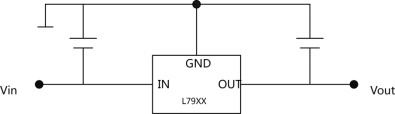

IC：L7905

个

1

8

IC：L7909

个

1

9

IC：L7912

个

1

10

IC：L7915

个

1

11

IC：L7918

个

1

12

船形按钮

KCD4-201 红色

个

1

13

数显电压表

红色4-30V

个

10

https://detail.tmall.com/item.htm?id=560441303803&spm=a1z09.2.0.0.54a02e8drt6vUS&_u=n4kj0ce718f

14

散热器

100*40*20

个

1

https://detail.tmall.com/item.htm?id=526344646539&spm=a1z09.2.0.0.54a02e8drt6vUS&_u=n4kj0cef0aa

15

香蕉座

4mm，开孔12mm

个

33

https://detail.tmall.com/item.htm?id=560449509434&spm=a1z09.2.0.0.54a02e8drt6vUS&_u=n4kj0cea9fd

16

圆头内六角螺栓

M2*12

个

20

https://detail.tmall.com/item.htm?id=21520752761&spm=a1z09.2.0.0.54a02e8drt6vUS&_u=n4kj0cef8f7

17

螺母

M2

20

18

塑料垫圈

M2

40

19

圆头内六角螺栓

M3*12

个

14

20

插簧端子

6.3mm

个

33

21

3芯排线

5mm间距

套

10

22

导热硅脂

盒

1

23

自攻螺丝

个

4

24

扎带

3mm*150

根

10

绝缘胶带

导线

编号

步骤

注意事项

工具/材料

风险点

1

防水盒盖开孔

1、数字电压表的开口与防水盒盖对齐

2、使用手电钻沿着电压表法兰开口钻孔

1、防水盒

2、手电钻

3、2.5mm钻头

4、数字电压表

钻头割伤

钻头断裂击伤

2

散热片开孔、攻丝

1、确定散热片上开孔位置（避开散热器翅片）翅片

2、散热器开孔、攻丝

3、10个开孔均匀分布

1、手电钻

2、2.5mm钻头

3、散热片

4、丝锥

5、丝锥扳手

钻头割伤

钻头断裂击伤

3

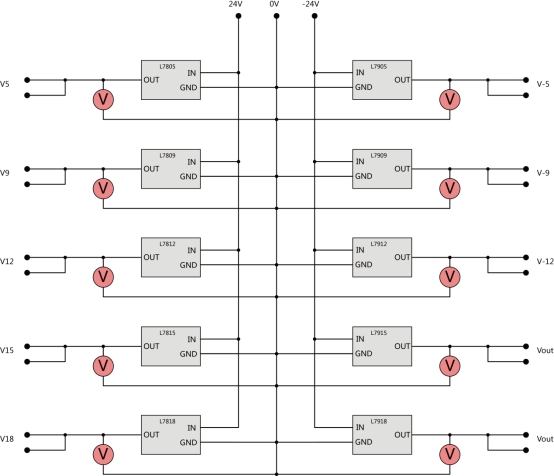

安装78、79系列IC到散热器上

1、IC背面涂抹导热硅脂

2、安装IC

3、管脚朝外

1、六角扳手

2、导热硅脂

3、散热片

4、IC

4

安装散热器与防水盒

1、将散热器固定在防水盒底部

1、防水盒

2、散热器

3、自攻螺丝

4、扎带

5

制作IC引脚导线

1、分开杜邦线，3根为一组

2、第三根杜邦线的插针端分成并联的两路

3、并联的两路各安装一个6.3mm插簧端子

4、做好绝缘

5、按以上步骤，依次制作10套

1、杜邦线

2、6.3mm插簧端子

3、尖嘴钳

4、压线钳

6

制作0V、±24V引脚导线

1、截取200mm导线

2、导线一端安装插簧端子

3、按以上步骤，依次制作13套
