题目二：ZY2市郊110kV变电站电气一次部分设计
一、原始资料 1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。

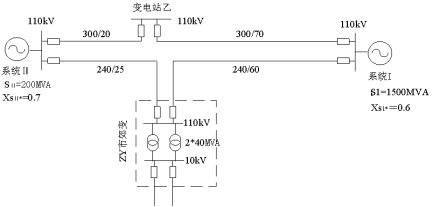

图1 电力系统接线简图
注：①图中系统容量、系统阻抗均为最大运行方式的数据。 ②系统最小运行方式时，S1=1300MVA，XS1=0.65；SⅡ=150MVA，XSII=0.8。
二、变电站资料 1.建站目的。本变电站位于ZY2市郊区,向市区工业、生活及郊区乡镇工业与农业用户供电，为新建变电站。 2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示； 3.主变压器2台，总容量2×40MVA，自然油循环风冷，有载调压变压器； 4.10kV母线主接线形式为单母线分段，10kV出线12回，每回线路长度5km，导线LGJ-240，负荷5000kVA。 5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρt=100℃·cm/W，土壤温度20℃，地下水位较低,水质良好，无腐蚀性。
三、设计任务 1.变电站总体分析； 2.负荷分析计算； 3.主变压器选择； 4.电气主接线设计； 5.短路电流计算； 6.电气设备选择； 7.配电装置及电气总平面布置设计； 8.防雷保护设计(选)。四、设计成品 1.设计说明书一份（20-30页）； 2.图纸 1)电气主接线图(#3图)； 2)电气总平面布置图(#3图)； 3)110kV配电装置平面布置图(#3图)； 4)110kV进出线间隔断面图(#3图)； 5)变电站避雷针平面布置及保护范围图(#3图，选作)。
题目三：ZY3市郊110kV变电站电气一次部分设计
一、原始资料 1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。

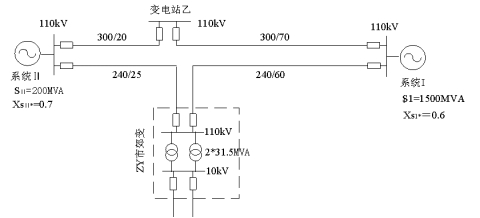

图1 电力系统接线简图
注：①图中系统容量、系统阻抗均为最大运行方式的数据。 ②系统最小运行方式时，S1=1300MVA，XS1=0.65；SⅡ=150MVA，XSII=0.8。
二、变电站资料 1.建站目的。本变电站位于ZY3市郊区，向市区工业、生活及郊区乡镇工业与农业用户供电，为新建变电站。 2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示； 3.主变压器2台，总容量2×31.5MVA，自然油循环风冷，有载调压变压器； 4.10kV母线主接线形式为单母线分段，10kV出线11回，每回线路长度5km，导线LGJ-185，负荷4000kVA。 5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρt=100℃·cm/W，土壤温度20℃，地下水位较低,水质良好，无腐蚀性。
三、设计任务 1.变电站总体分析； 2.负荷分析计算； 3.主变压器选择； 4.电气主接线设计； 5.短路电流计算； 6.电气设备选择； 7.配电装置及电气总平面布置设计； 8.防雷保护设计(选)。四、设计成品 1.设计说明书一份（20-30页）； 2.图纸 1)电气主接线图(#3图)； 2)电气总平面布置图(#3图)； 3)110kV配电装置平面布置图(#3图)； 4)110kV进出线间隔断面图(#3图)； 5)变电站避雷针平面布置及保护范围图(#3图，选作)。
题目四：ZY4市郊110kV变电站电气一次部分设计
一、原始资料 1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。
图1 电力系统接线简图
注：①图中系统容量、系统阻抗均为最大运行方式的数据。 ②系统最小运行方式时，S1=1300MVA，XS1=0.65；SⅡ=150MVA，XSII=0.8。
二、变电站资料 1.建站目的。本变电站位于ZY4市郊区，向市区工业、生活及郊区乡镇工业与农业用户供电，为新建变电站。 2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示； 3.主变压器2台，总容量2×25MVA，自然油循环风冷，有载调压变压器； 4.10kV母线主接线形式为单母线分段，10kV出线10回，每回线路长度5km，导线LGJ-185，负荷3500kVA。 5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρt=80℃·cm/W，土壤温度20℃，地下水位较低，水质良好，无腐蚀性。
三、设计任务 1.变电站总体分析； 2.负荷分析计算； 3.主变压器选择； 4.电气主接线设计； 5.短路电流计算； 6.电气设备选择； 7.配电装置及电气总平面布置设计； 8.防雷保护设计(选)。四、设计成品 1.设计说明书一份（20-30页）； 2.图纸 1)电气主接线图(#3图)； 2)电气总平面布置图(#3图)； 3)110kV配电装置平面布置图(#3图)； 4)110kV进出线间隔断面图(#3图)； 5)变电站避雷针平面布置及保护范围图(#3图，选作)。
题目五：ZY5市郊110kV变电站电气一次部分设计
一、原始资料 1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。

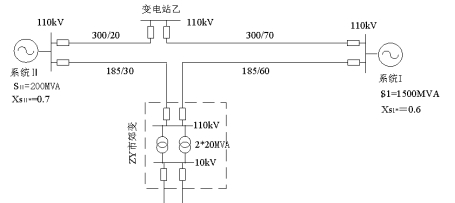

图1 电力系统接线简图
注：①图中系统容量、系统阻抗均为最大运行方式的数据。 ②系统最小运行方式时，S1=1300MVA，XS1=0.65；SⅡ=150MVA，XSII=0.8。
二、变电站资料 1.建站目的。本变电站位于ZY5市郊区，向市区工业、生活及郊区乡镇工业与农业用户供电，为新建变电站。 2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示； 3.主变压器2台，总容量2×20MVA，自然油循环风冷，有载调压变压器； 4.10kV母线主接线形式为单母线分段，10kV出线19回，每回线路长度5km，导线LGJ-185，负荷3500kVA。 5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρt=80℃·cm/W，土壤温度20℃，地下水位较低，水质良好，无腐蚀性。
三、设计任务 1.变电站总体分析； 2.负荷分析计算； 3.主变压器选择； 4.电气主接线设计； 5.短路电流计算； 6.电气设备选择； 7.配电装置及电气总平面布置设计； 8.防雷保护设计(选)。四、设计成品 1.设计说明书一份（20-30页）； 2.图纸 1)电气主接线图(#3图)； 2)电气总平面布置图(#3图)； 3)110kV配电装置平面布置图(#3图)； 4)110kV进出线间隔断面图(#3图)； 5)变电站避雷针平面布置及保护范围图(#3图，选作)。
题目六：ZY6市郊110kV变电站电气一次部分设计
一、原始资料 1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。

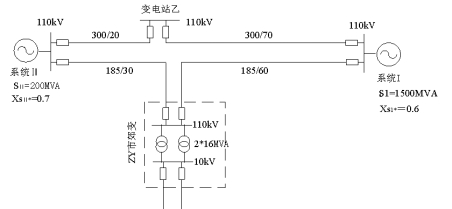

图1 电力系统接线简图
注：①图中系统容量、系统阻抗均为最大运行方式的数据。 ②系统最小运行方式时，S1=1300MVA，XS1=0.65；SⅡ=150MVA，XSII=0.8。
二、变电站资料 1.建站目的。本变电站位于ZY6市郊区，向郊区一个大型乡镇工业与农业用户供电，为新建变电站。 2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示； 3.主变压器2台，总容量2×16MVA，自然油循环风冷，有载调压变压器； 4.10kV母线主接线形式为单母线分段，10kV出线8回，每回线路长度5km，导线LGJ-185，负荷3000kVA。 5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρt=80℃·cm/W，土壤温度20℃，地下水位较低，水质良好，无腐蚀性。
三、设计任务 1.变电站总体分析； 2.负荷分析计算； 3.主变压器选择； 4.电气主接线设计； 5.短路电流计算； 6.电气设备选择； 7.配电装置及电气总平面布置设计； 8.防雷保护设计(选)。四、设计成品 1.设计说明书一份（20-30页）； 2.图纸 1)电气主接线图(#3图)； 2)电气总平面布置图(#3图)； 3)110kV配电装置平面布置图(#3图)； 4)110kV进出线间隔断面图(#3图)； 5)变电站避雷针平面布置及保护范围图(#3图，选作)。
