题目一：ZY1市郊110kV变电站电气一次部分设计

一、原始资料    1.电力系统接线简图如图1所示。图中有系统电源数据；有电网线路数据以及变电站的初步信息。

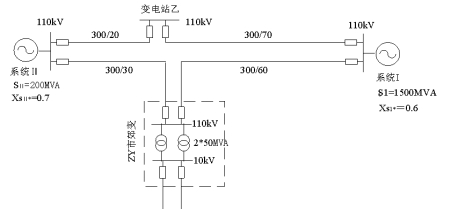

图1  电力系统接线简图

  注：①图中系统容量、系统阻抗均为最大运行方式的数据。      ②系统最小运行方式时，S₁=1300MVA，X_S1=0.65；S_Ⅱ=150MVA，X_SII=0.8。

二、变电站资料    1.建站目的。本变电站位于ZY1市郊区，向市区工业、生活及郊区乡镇工业与农业用户供电，为新建变电站。    2.110kV母线主接线形式为单母线分段，110kV出线2回,见图1中所示；    3.主变压器2台，总容量2×50MVA，自然油循环风冷，有载调压变压器；    4.10kV母线主接线形式为单母线分段，10kV出线14回，每回线路长度5km，导线LGJ-240，负荷5000kVA。    5. 所址地理位置及环境条件。站址地区海拔高度200m,地势平坦，地震烈度6度。年最高气温＋40℃，年最低气温-20℃，最热月平均最高温度+30℃，最大复冰厚度10mm，最大风速25m/s，土壤热阻率ρ_t=100℃·cm/W，土壤温度20℃，地下水位较低,水质良好，无腐蚀性。

三、设计任务    1.变电站总体分析；    2.负荷分析计算；    3.主变压器选择；    4.电气主接线设计；    5.短路电流计算；    6.电气设备选择；    7.配电装置及电气总平面布置设计；    8.防雷保护设计(选)。四、设计成品    1.设计说明书一份（20-30页）；    2.图纸    1)电气主接线图(#3图)；    2)电气总平面布置图(#3图)；     3)110kV配电装置平面布置图(#3图)；    4)110kV进出线间隔断面图(#3图)；    5)变电站避雷针平面布置及保护范围图(#3图，选作)。
