多层住宅小区工程施工组织课程设计

文章来源:www.biyezuopin.vip   发布者:毕业作品网站
pt;">

y

z

01

4

5

12

30

6

5

13

02

4

5

13

31

6

5

14

03

4

5

14

32

6

5

15

04

4

5

15

33

6

5

16

05

4

5

16

34

6

5

17

06

4

5

17

35

6

5

18

07

4

5

18

36

6

6

12

08

4

6

12

37

6

6

13

09

4

6

13

38

6

6

14

10

4

6

14

39

6

6

15

11

4

6

15

40

6

6

16

12

4

6

16

41

6

6

17

13

4

6

17

42

6

6

18

14

4

6

18

43

4

4

12

15

5

5

12

44

4

4

13

16

5

5

13

45

4

4

14

17

5

5

14

46

4

4

15

18

5

5

15

47

4

4

16

19

5

5

16

48

4

4

17

20

5

5

17

49

4

4

18

21

5

5

18

50

5

4

12

22

5

6

12

51

5

4

13

23

5

6

13

52

5

4

14

24

5

6

14

53

5

4

15

25

5

6

15

54

5

4

16

26

5

6

16



55

5

4

17

27

5

6

17



56

5

4

18

28

5

6

18



57

5

6

19

29

6

5

12











说明:

1、每个班级的同学按照自己学号最后两位数,从上表中选择对应的题目条件,完成毕业设计。

2、必须独立完成自己的课程设计,如发现抄袭,则按照零分处理。


附表 2、公司可提供主要机械设备表



序号

机械设备名称

型号规格

数量

国别产地

制造年份

额定功率

(kw)

生产能力

备注

1

载重汽车

JN151

4

中国武汉

96年



Q=2×8t



2

反铲汽车

WY-100

4

中国长沙

98年







3

自卸汽车

HY3090

5

中国汉阳

96年



33m3



4

打夯机

HW-20A

3

中国湖北

97年

1.5

150m2



5

井架

JK-1

4

中国广西

98年

7.5





6

张拉卷扬机

JJM-5

2

中国长沙

96年

11

Q=5t



7

钢筋对焊机

UN1-100

2

中国株州

95年

100

0.7t



8

钢筋弯曲机

GW40

2

中国长沙

95年

4

2.3t



9

钢筋切断机

GJ40-1

2

中国韶关

95年

5.5

2.3t



10

交流弧焊机

BX-330

2

中国广西

97年

19





11

砼搅拌机

JS500

3

中国陕西

95年

18.5





12

砂浆搅拌机

HJ-200

4

中国上海

98年

2.5





13

插入式振动器

ZX-50

8

中国桂林

98年

1.1





14

平板式振动器

ZW-5

4

中国湖南

96年

1.5





15

氧割设备



2

自行组装

98年







16

小圆锯

φ30

2

自行组装

96年

1.5





17

钻床

φ16

1

中国桂林

98年

1.5





18

冲击电钻

JIZC20

3

中国上海

98年

0.6





19

柴油发电机

160GF

1

中国浙江

98年







20

手提式砂轮机

ZIMJ80

4

中国广西

98年

0.3





21

潜水泵

QY25

8

中国广西

98年

2.2





22

水准仪、经纬仪



2+2











24

钢尺

30m

10











25

塔式起重机

TQ60/80

2

中国广西

98年

55






附表 3、工程量及劳动定额表

每栋住宅楼基础及屋面主要工程量表

项目

单位

数量



基础工程

条基挖土

m3

880

3:7灰土垫层

m3

120

基础砌砖

m3

280

地梁组合柱砼

m3

25

地梁组合柱钢筋

t

2

地梁组合柱模板

m2

58

房心及基槽回填

m3

590

底层房心 3:7灰土垫层

m3

60

屋面工程

屋面找平层

m2

720

二毡三油一豆砂

m2

800

每层住宅结构及装修工程量表



项目

单位

数量



结构工程

内、外墙砌筑

m3

240

120隔墙

m3

20

圈梁组合柱砼

m3

26

圈梁组合柱钢筋

t

2

圈梁组合柱模板

m2

60

构件安装

块

400

楼板灌缝砼

m3

30



装修工程

门窗安装

樘

72

水泥地面

m2

560

顶板勾缝喷浆

m2

560

干粘石外墙面层

m2

380

内墙面水泥砂浆抹面

m2

1900

假定定额表



项目

工种或型号

单位

产量定额

机械挖土

每台班 4人

方/台班

500

人工挖土

普工

m3/工

1.6

砖砌基础

瓦工

m3/工

1.2

地梁组合砼

钢筋工

T/工

1.5

模板工

m2/工

4

砼工

m3/工

0.8

圈梁组合柱砼

钢筋工

T/工

0.2

模板工

m2/工

8






砼工

m3/工

0.8

砖砌墙

瓦工

m3/工

1.5

安装预制楼板

每台班 6人

块/台班

130

楼板灌缝

砼工

m3/工

7

屋面找平层

抹灰工

m2/工

20

屋面防水层

油漆工

m2/工

20

门窗安装

木工

m2/工

5

水泥地面抹灰

抹灰工

m2/工

15

顶板勾缝灌浆

抹灰工

m2/工

5

外墙面干粘石

抹灰工

m2/工

4

内墙面抹灰

抹灰工

m2/工

10



,

施工组织课程设计任务书


使学生熟悉和掌握多层住宅施工的施工组织进度的编制原则、方法和步 骤;加深对所学施工组织课程的理解和综合运用的能力;培养学生分析问题、解决问题的独立工作能力。

二、设计题目

多层住宅小区工程施工组织课程设计

三、施工条件

1、该工程为某单位新建的职工住宅小区,小区内共有 X 栋住宅楼;每栋为二个单元,Y 层,每层高 3.0米。砖墙承重结构,内、外墙均为 240mm,隔断墙 120mm;单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设置抗震组合柱;每层设置圈梁;楼板为混凝土圆孔板;屋顶为加气混凝土屋面板,预制混凝土挑檐板。屋面为二毡三油防水。外墙为干粘石面层,内墙为 20mm水泥砂浆抹面,顶板勾缝喷浆,楼面为普通地面。木门,铝合金窗。

2、工程位于某中等城市,区内地势较高,基本不受地下水的影响,全年气候条件均适宜一般性土建安装施工。

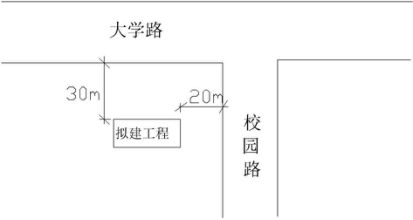

3、小区位于城市大学路与校园路交叉处,区内地势平坦,业主征用土地较多,土建施工临时设施布置场地只在东、北方向受校园路与大学路约束控制, 西、南方向可以较自由安排。

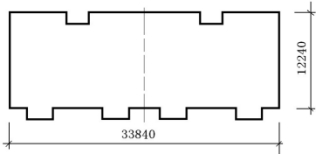

拟建建筑平面布置图

4、本工程基础为刚性基础,天然地基。室内外高差 0.6m。基础持力层为粉质粘土,地基上为 450mm厚 3:7灰土,砖砌大放脚,基底标高–2.4m,–0.9m 处为一道钢筋混凝土圈梁。

5、施工所需要的人力、材料及设备均可以按照要求给予满足。

6、工期要求:施工工期为 Z 个月。

四、设计内容

(一)施工组织设计的任务

1、编写施工方法与施工方案。

2、按照流水施工的基本原理,编制工程施工进度计划横道图。

3、绘制施工平面布置图,主要包括水、电、临建设施、主要机械、场站布置。(3#图一张)

4、主要劳动力、机械设备安排计划。

5、编写各项技术组织措施与各项技术经济指标。

(二)施工组织设计的内容

1、工程概况。主要内容:建筑特点,结构特点简介,以及装修特点,施工条件,地形,地貌,特点简介,以及工程所在处的社会,经济环境。

2、施工方法与施工方案。主要内容:施工程序,施工流向;主要分部分项工程的施工方法;主要施工机械的选用;施工新技术,新方法,新材料的运

用。


3、施工准备工作与施工进度计划表。主要内容:施工准备工作计划表,分部分项工程的划分;进度控制的计划系统,进度控制实施计划,编制横道图。

4、各项资源需要量计划表。主要内容:水泥、砂、石砖、钢材以及各构配件需要计划表。

5、施工平面图。主要内容:水平及垂直运输机械的布置,主要材料及构配件的堆放,仓库,搅拌站的布置,临时设施的布置,施工现场道路,给排水,供电网络布置。

6、各项技术组织措施与各项技术经济指标。主要内容:文明施工各项措施、安全、质量措施,节约材料措施,各级技术管理人员职责等。

五、设计步骤与方法

1、计算工程量;

2、根据工程量与工期的相对情况,经济的选择主要项目施工方法,编制施工方案;

3、部署流水施工方案,编制施工进度计划;

4、编制机具、设备;材料构件;劳动力需要量计划表;

5、确定施工平面布置(水、电、临建设施场地布置);

6、确定临时生产和生活设施;

7、确定临时供水、供电管线;

8、编制运输计划;

9、绘制施工平面布置图;

10、主要技术组织措施;

11、主要技术经济指标

六、课程设计成果及要求

(一)要求提交成果

1、施工平面布置图 一张

2、总施工进度计划表(横道图) 一张




3、施工组织设计说明书 一份

(二)课程设计成果的要求

1、施工平面布置图:

设计要求:绘制比例为 1:200---1:500

A3图纸手绘稿

2、总施工进度计划表:

设计要求:A2或 A3手绘稿

3、施工组织设计说明书:

(1)设计说明书封面

封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期。

(2)目录:采用 word自动生成方式。

(3)正文格式要求:

纸张大小:A4打印纸

页边距:上、下 2.54厘米;左、右 3.17厘米行间距:1.5倍行距

字体:中文用“宋体”, 数字和英文字母用“Times New Roman”字号:标题用“小三”加粗,正文用“小四”

表格:标题:表格上方,局中,宋体,五号; 表格内字体:宋体,五号

(4)正文内容:

1)工程概况

2)施工方案选择

3)主要技术、质量措施

4)施工进度计划

5)施工平面图布置

6)劳动力、材料、机械需用量计划

7)安全文明施工措施

8)主要技术经济指标

4、按设计内容顺序装订成册。

5、独立完成,如发现有抄袭现象,当零分处理。


七、课程设计进度安排

1、收集资料及准备工作 0.5天

2、选择施工方案和施工方法; 1天

3、编制施工进度计划表; 2天

4、编制机具、设备;材料构件;劳动力需要量计划表; 0.5天

5、设计施工平面图、主要技术组织措施、主要技术经济指标。   1天

合计:1周



八、本工程采用的技术规范

本工程施工单位将贯彻现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按《工程质量检验评定标准》进行,确保工程达到优良。应用于本工程的主要技术规范:

工程测量规范(GB50026-2015)

建筑地基基础施工质量验收规范(GB50202-2013) 钢筋焊接及验收规程(JGJ18-2012)

混凝土强度检验评定标准(GB50107-2010)

混凝土结构工程施工质量验收规范(GB50204-2015) 屋面工程技术规范(GB50345-2012)

建筑装饰装修工程施工质量验收规范(GB50210-2013) 建筑地面工程施工质量验收规范(GB50209-2010)

建筑工程施工质量验收统一标准(GB50300-2013) 施工现场临时用电安全技术规范(JGJ46-2005)

建筑施工高处作业安全技术规范(JGJ80-2016) 建筑机械使用安全技术规程(JGJ33-2012)

建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011) 建筑施工安全检验标准(JGJ59-2011)




附表 1、学生设计题号及相关数据



学号

x

y

z



学号

x
