要求：钢笔或铅笔，可徒手绘制，单线表达，标注每个房间名称和面积，比例与正式图一致

7-9周：二草（包括总平面、各层平面、立面）

       要求：钢笔绘图或计算机制图，双线表达，标注各房间名称和面积和标高，比例与正式图一致，平面图应有尺寸标注

10-12周：定稿图（包括总平面、各层平面、立面、剖面、效果图）

       要求：计算机制图，总平面、平面、立面应十分完善，绘制剖面和效果图

13-15周：方案图成图阶段，制作A3图册中建筑方案部分，为制作展板做准备

16-18周：绘制施工图、进行节能计算等等。A3图册和展板最终完成并打印

19周毕业答辩，每个学生都要参加

答辩形式：学生拿着自己的设计成果（A3图册和展板），图册交给答辩老师，展板立在自己身边进行讲解。首先详细讲述自己的设计方案、设计理念、突出优势等；然后答辩老师根据该生设计成果随机提问，学生现场进行回答；最后答辩老师根据图册、展板的质量和内容以及学生在答辩现场的表现给出答辩成绩。毕业设计最终成绩为答辩成绩与上课成绩加权平均。

绿色中国馆设计

一、项目概况

项目地处亚热带季风气候区，雨热同期，长夏短冬，夏无酷暑，冬无严寒，气候温和，日照充足，雨量充沛。年平均气温23.0℃；年日照时数平均为1837.6h；年降水量平均为1935.8 mm，全年 86%的雨量出现在汛期（4～9 月）。春季盛行偏东风；平均夏季长196天，盛行偏南风，高温多雨；秋冬季节盛行东北季风，天气干燥少雨。每年的 7～9 月份为台风多发季节。深圳气候资源丰富，太阳能资源、热量资源、降水资源均居全省前列。全市平均年降雨量为 1966.4 毫米，集中在 4～9 月。

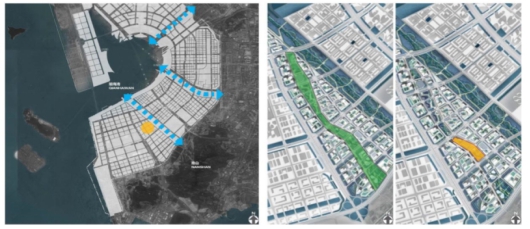

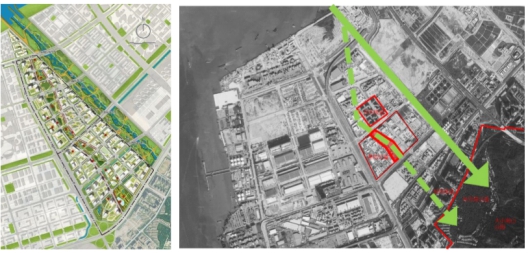

项目地处Ⅳ类建筑气候区，位于招商局前海自贸区中心位置，妈湾片区 19 单元二街坊（19-02-01 地块，详见图纸），南至港城六街，北至港城四街，西侧梦海大道，东侧港城十一街。向北2公里到达前海海湾，向西眺望珠江口，东南 1 公里直抵大小南山公园。项目周边以城市景观为主，包括城市绿轴和公共空间。

妈湾片区重点发展现代物流、航运服务、供应链管理、创新金融及其他专业服务业等产业，打造具备区域生产组织中枢和国际供应链管理中心功能的保税港区。

二、功能定位及技术指标

1. 功能定位

绿色中国馆定位为新型的集研究交流、展览传播、公众教育、体验等综合功能于一体的商业展陈建筑。绿色中国馆将国外优质产品和服务带入中国市场，打造公园中的国家馆，是集展示、交易、体验相融合的博览会，主要功能如下：

（1）新型低碳研究中心：容纳科研、学术交流、发布展示功能，展示科技前沿动态、推动先进智慧环境理念及先进科学技术的传播与发展。

（2）绿色产业交流平台：推广低碳技术应用，企业、技术、产品的交流展示。

（3）公众教育体验基地：容纳培训、讲座、体验展示等功能，通过举办展览、公共导览等各类型开放教育活动，推广绿色低碳的生活方式，同时吸引公众进行休闲体验的场所。

同时建议考虑办公空间、多功能厅、展览空间、小型监测实验室、书店、餐吧等配套服务功能，并充分考虑地下空间的应用。根据《深规》覆土厚度绿化率需进行折算。项目采用硬质铺地与绿化相融合的方式，即满足人行需求，同时创造更多的绿化覆盖，致力打造为绿色公园式商业展陈建筑。

2. 设计技术指标

基地面积：7524.8m2

建筑面积：≤4500m2

建筑高度：≤20m

容积率：≤0.6

绿地率：≥35%

停车配建：机动车位 20 辆，非机动车 50 辆

建议的各功能空间面积如下：

三、绿色技术建议

基于气候适应性的被动式设计，是建筑可持续发展的核心。本次设计旨在实现节能、节地、节水、节材和环境保护目标的同时，实现低能耗、高舒适度的设计。

1.主张“因地制宜，被动式设计“原则”

对项目的气候条件、场地环境，提出有针对性的布局方案，充分利用自然能量，合理组织各建筑元素，综合考虑遮阳、照明、构造构件、植被景观、自然通风等绿色技术措施的应用。

2.理性分析、统筹应用，鼓励模拟分析文件作为设计支持

鼓励利用数字模拟技术辅助设计手段，辅助和优化设计，鼓励对建筑性能等进行有效的模拟与分析，如自然采光利用率，热舒适满足率等。鼓励对新技术、设备的采用进行技术特点和经济指标的分析比较。

3.鼓励创新，鼓励绿色建筑技术的在设计中的原创运用转化。

四、设计依据

1. 规划用地图、用地红线图

2. 国家及深圳市有关法规、规范

五、成果要求 （应包括但不限于下列内容）

（一）图纸规格

（1）展板要求

版面尺寸为A1（59.4cm×84.1cm），分辨率不得低于300dpi，使用jpg格式存储。版面上须标注毕业设计的中、英文名称，作者、指导教师姓名及院校名称。
    （2）文本要求

图纸尺寸：A3（420* 297）

②表现方式：彩色效果图（电脑绘制）。部分图纸按建筑施工图要求设计（由教师指定）。
     ③每套图纸必须设计有统一的图名和图号。
   （二）、图纸内容

1. 设计总说明及经济技术指标
    A、设计构思说明
    B、技术经济指标：
    总建筑面积、总用地面积、建筑容积率、绿化率、建筑高度等
    2. 总平面（1：500）及环境概念设计图
    总平面要求：画出准确的屋顶平面并注明层数，注明各建筑出入口的性质和位置；画出详细的室外环境布置（包括道路、广场、绿化、小品等），正确表现建筑环境与道路的交接关系；注指北针。
    3.各层平面图： 1:200
    要求：应注明房间名称（禁用编号表示）；平面图应表现局部室外环境，画剖切标志；各层平面均应标明表面标高，同层中有高差变化时亦须注明。
平面图： 包括用地环境设计，室内家具。
    4.立面图： 1:200
    要求：不少于两个，至少一个应看到主入口，制图要求区分粗细线来表达建筑立面各部分的关系。
    5.剖面图若干： 1:200
    要求：至少2个，应选在具有代表性之处，应注明室内外、各楼地面及檐口标高。
    6. 效果图若干及建筑外立面设计图
    要求：总体效果图至少一个，应看到主入口。

7.分析图若干（交通、景观、视线、日照、消防、竖向设计及城市设计分析等）
    8. 其他表达设计思想的图纸

9. 与建筑形式和技术有关的节点图和说明

注意：设计人和指导教师姓名注于每页图纸右下角。

毕业设计时间表：

1-3周：收集资料+调研（第三周提交调研成果）
