中阳一中网络规划与设计

一、研究背景和意义

随着时代的进步，网络的发展也经历了巨大的变革。最初，网络主要被用来进行简单的数据传输和通信。然而，随着人们对网络的需求不断增加，网络的功能和性能也在不断扩展和提升。首先，随着信息化建设的推进，网络逐渐成为人们获取信息、交流沟通、娱乐休闲的重要平台。网络应用范围的不断扩大，使得人们对网络的依赖程度越来越高。其次，网络安全问题也成为了网络发展中必须要面对和解决的问题。随着网络攻击、病毒传播等安全威胁的不断增加，网络安全防护技术和策略也在不断发展 。另外，云计算和大数据时代的来临，使得网络的数据处理能力和存储能力面临着前所未有的挑战。为了满足云计算和大数据的需求，网络需要具备更高的扩展性、可靠性和高效性。最后，随着跨国经营的供应链建设的发展，全球范围内的网络规划与设计也变得越来越重要。为了满足跨国经营的需求，需要构建稳定、高效、安全的全球网络体系。

二、国内外研究现状及发展现状

2.1 国内研究现状

国内学者对中学网络规划与设计的理论研究主要集中在网络架构、网络安全、网络应用等方面。国内许多中学已经开展了网络规划与设计的探索和实践，取得了一些宝贵的经验。例如，一些学校通过构建校园网、数字化校园等方式，提高了教育教学的效率和质量。随着网络技术的不断发展，中学网络规划与设计的技术也在不断更新。目前，国内中学网络规划与设计主要采用的有线网络、无线网络、云计算、大数据等技术，这些技术的应用为中学网络规划与设计提供了更多的可能性。

2.2 国外研究现状

国外中学网络规划与设计的教育理念较为先进，注重培养学生的创新能力和自主学习能力。在校园网的建设中，国外学校更注重为学生提供丰富的学习资源和个性化的学习环境。国外中学网络规划与设计的技术应用相对较为成熟，尤其是在云计算、大数据等新兴技术的应用方面。这些技术的应用为国外中学的校园网建设提供了强大的支持。国外对于中学网络规划与设计的研究持续不断，新的技术和理念不断涌现，推动了中学网络规划与设计的持续发展。

三、研究内容

本文主要探讨了中阳一中校园网络的规划与设计。项目需求包括建立覆盖教学楼、教师公寓、图书馆、男生宿舍、女生宿舍和行政楼六栋建筑的校园内部INTRANET，并能够接入CERNET和CHINANET，实现多媒体教学、教学管理、办公自动化、远程教育以及因特网连接等功能。在设计中，采用了Cisco Packet Tracer模拟软件进行了网络拓扑的构建和模拟，确保了网络设计的合理性和有效性。论文首先分析了校园网络的需求和特点，随后详细阐述了网络架构的设计方案，包括核心层、汇聚层、接入层的设计以及IP地址分配策略。此外，还讨论了网络安全策略、无线覆盖方案以及网络管理策略。最后，通过Cisco Packet Tracer模拟软件验证了设计的可行性，并提出了实施建议。本设计的校园网络将为中阳一中的教育信息化提供有力支持。

四、中阳一中校园网网络的总体设计

4.1校园网络拓扑图

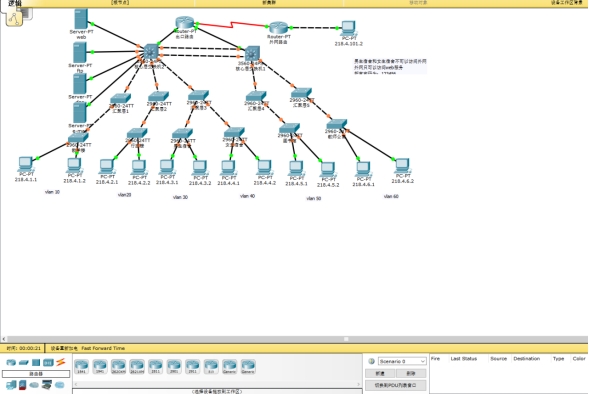

图3.1 校园总体网络拓扑图

4.2校园网IP及VLAN分配方案

表  地址分配及VLAN的划分

4.3校园网综合布线系统

综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。

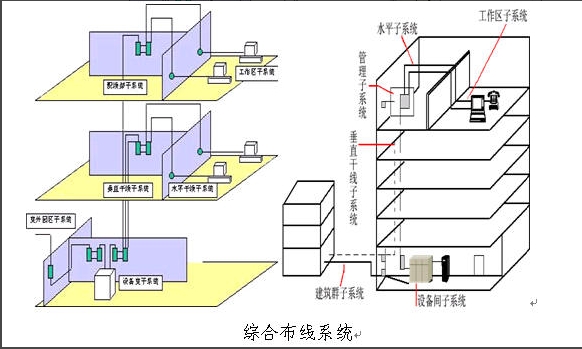

图 综合布线系统

五、设备选型

核心交换机CISCO WS-C3560G-24TS参数如下：

表  CISCO WS-C3560G-24T交换机参数

汇聚层交换机CISCO WS-C2960G-48TS参数如下：

表 CISCO WS-C2960G-48TS交换机参数

路由器CISIO3825参数如下：

表 CISIO3825路由器参数

服务器参数如下：

表 戴尔R410服务器参数

六、测试

在弹出的窗口中选择“不允许动态更新”→选择“是，现在创建反向查找区域”→选择“主要区域（p）”→在网络ID中输入11.1.1→反向区域文件名选择默认，既不用再次配置→选择“不允许动态更新”→设置DNS转发器，在转发器中输入“2012.96.128.86”和“4.4.4.4” →等待收集根提示→单击完成。

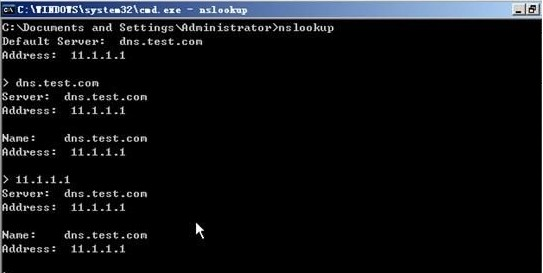

图 测试结果

另一种更方便的办法就是通过WEB方式注册及收发新邮件。登录地址会在前面步骤的“快速设置向导”面板下“设置结果”框内有提示(本例为:http://10.0.0.1:6080/)，WEB登录界面如图所示。

图 测试界面

七、总结与展望

本文详细探讨了中阳一中校园网络的规划与设计过程。首先，通过需求分析，明确了校园网络应满足的多媒体教学、教学管理、办公自动化、远程教育和因特网连接等核心功能。在此基础上，进行了网络架构的设计，包括核心层、汇聚层和接入层的规划，以及IP地址和VLAN的分配方案。同时，考虑到了网络的安全性与管理性，制定了相应的安全策略和管理方案。

随着技术的不断进步和校园信息化需求的日益增长，中阳一中校园网络面临着更多的发展机遇和挑战。综上所述，中阳一中校园网络的规划与设计是一个持续优化的过程。通过不断的技术创新和管理升级，将为学校的信息化建设提供更加坚实的支撑。

参考文献

[1]ZHUHaiqing.Analysis on Design Points of Generic Cabling System for Super High-rise Buildings[J/OL].外文科技期刊数据库（文摘版）工程技术[2022-07-12].

[2]Han,Chu,Haoliang,等.Analysis of Campus Network Security[J].新媒体杂志（英文）,2022(4):219-229.

[3]HUKehan.The Application of Computer Network Security Technology in Network Security Maintenance[J/OL].外文科技期刊数据库（文摘版）工程技术[2022-09-01].

[4]林隽生.校园网综合布线系统设计研究[J].漳州职业技术学院学报,2006(4):16-20.

[5]卢荣森.综合布线系统的测试与验收问题[J].中国科技期刊数据库 工业A,2023(1):0167-0169.

[6]Han,Chu,Haoliang,等.Analysis of Campus Network Security[J].新媒体杂志（英文）,2022(4):219-229.

[7]马天保.全媒体时代中学网络德育“一心双环”模式的探索[J].基础教育研究,2019(21):18-20.

[8]史雪萍.中学网络信息姿源检索与利用的研究[J].中小学图书情报世界,2008(4):17-20,23.

[9]陈泽恩.大数据背景下数据治理的网络安全措施[J].数字技术与应用,2023(8):219-221.

[10]顾舟逸.计算机网络安全现状及技术策略[J].数字技术与应用,2023(8):222-224.

[11]无.岐山县:推进信息化教育工程打造现代化教育强县[J].西部教育研究(陕西),2023(5):21-23.

[12]邢之浩.ENSP在企业WLAN中的安全设计[J].计算机应用文摘,2023(17):34-37.

[13]蒋振根.基于eNSP仿真软件实现分层式任务驱动混合式实训教学——以中职“计算机网络基础”课程为例[J].现代信息科技,2023(10):186-190.

[14]侯贤兵.计算机网络综合布线常见问题的解决对策[J].黑龙江科学,2023(8):156-158.

[15]朱旭东.学位论文开题报告研究[J].学位与研究生教育，2010(1):1-4.
