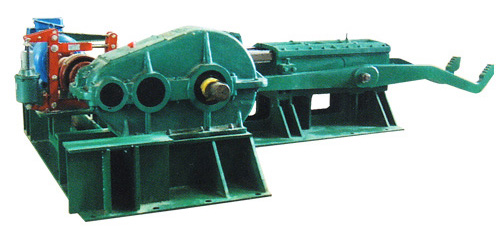

一、翻钢机简介

本课题的任务是翻钢机设计，钢坯在输送过程中具有一定的专用性，需解决有输送辊道到冷床的问题，要考虑在翻转过程中钢坯的支撑均匀、位置控制准确以及钢坯尺寸。翻钢机要完成几个动作，即方坯的输送和放置、方坯的翻转和拨爪的复位。

二、研究现状分析

目前，国内大中型型钢生产使用的翻钢移钢设备有水压式和机械夹钳式翻钢机两种。长城特殊钢公司四钢厂初轧车间825轧机机前机后原使用的是机械夹钳式翻钢机，它是该车间的重要设备之一。但该翻钢机长期不能满足工艺既定的要求，主要是夹不紧、翻不转轧件，翻钢靠人工进行，工人劳动条件恶劣，影响产品产量的提高及产品规格的扩大 (不能进行大断面型钢的生产)。1976年曾委托有关单位设计过水压式翻钢机，设备费 用按当时价格就需250万余元，而且还要停产半年进行基建和设备安装，由于种种原因未付诸实施。鉴于机械夹钳式翻钢移钢机实际使用中暴露出诸多缺陷，例如维修特别 困难，难于调试，易损零部件多等等，该厂又不拟重新制造。该厂急需设计一种工作可靠，投资少、上马快、制造安装维修方便且节能的翻钢移钢机，以结束人工翻钢局面，提高产品产量和质量，扩大产品品种。

三、本课题的研究内容

1、任务及要求

翻钢机设计，150x150 ，6米， 翻转90度。

2.主要内容

（1）调查研究课题研究现况；

（2）分析要求，提出总体设计方案与选定翻转机构方案；

（3）翻钢机构设计与校核；

（4）动力传动系统设计；

四、本课题的实施方案

1. 翻钢机功能简介

翻钢机的作用就是将经过火焰切割机定尺切断的连铸方坯输送并将其从输送轨道翻上。功能简图如下：

2.翻转机构方案拟定

根据本次设计对翻钢机功能，环境要求和现有生产技术，考虑起工作环境，我组设计了以下方案。

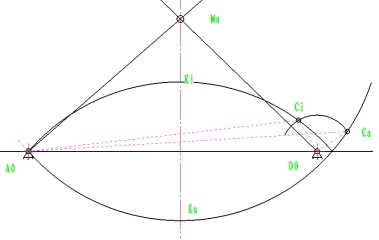

方案一：曲柄摇杆式 如图2.1所示

图2.1 曲柄摇杆原理图

方案二：液压翻钢机

本方案的工作原理主要是将液压缸的往复直线运动通过杆件将其转化为工作长轴的转动.

方案三：齿轮传动翻钢机

工作原理为：电动机通过减速器减速后通过一对啮合齿比大的啮合齿轮，控制电动机的转动来实现长轴的定角转动。

通过对各种方案的综合分析：本次设计选定方案一曲柄摇杆式机构作为翻钢机的翻转机构。

五、本课题的实施进度计划

本课题的实施计划如下：

1.20XX年3月1~10日：调查研究课题研究现况，撰写开题报告；

2.20XX年3月10日—3月15日：分析翻钢机要求实现的功能，设计总体方案；

3.20XX年3月16日—3月20日：根据总体方案及参数要求，确定翻转机构方案；

4.20XX年3月21日—3月25日：设计翻转机构结构尺寸并校核；

5.20XX年:3月26日—3月31日：设计计算传动系统结构及尺寸；

6.20XX年4月1日—4月5日：校核各主要零部件的强度；

7.20XX年4月6日—4月20日：绘制翻钢机的装配图及零件图；

8.20XX年4月21日—4月31日：书写毕业设计说明书。

参考资料：

[1]郑功福，黄建勋，朱新才.液压翻钢移钢机的研制与应用.重庆钢铁专科学校学报，7（3）：32-34

[2]杨莉华.平整机组翻钢机液压系统的故障诊断与处理.通用机械，2006，（2）：35-36

[3]郑志祥.机械零件.高等教育出版社社

[4]成大先.机械设计手册.化学工业出版

[5]王守城 段俊勇.液压元件及选用.化学工业出版社

[6]刘鸿文.材料力学.高等教育出版社

[7]孟庆森 王文先.金属材料焊接基础.化学工业出版社

[8]张晨辉.设备润滑与润滑油应用.机械工业出版社

[9]带拨抓自动翻钢装置的设计.湖南冶金，1997，（2）：34-38
