目录

项 目四阶段一报告

一 、调制-解调系统的基本原理

1.1 BASK

1.1.1 调制原理

1.1.2 解调原理

1.2 BFSK

1.2.1 调制原理

1.2.2 解调原理

1.3 BPSK

1.3.1 调制原理

1.3.2 解调原理

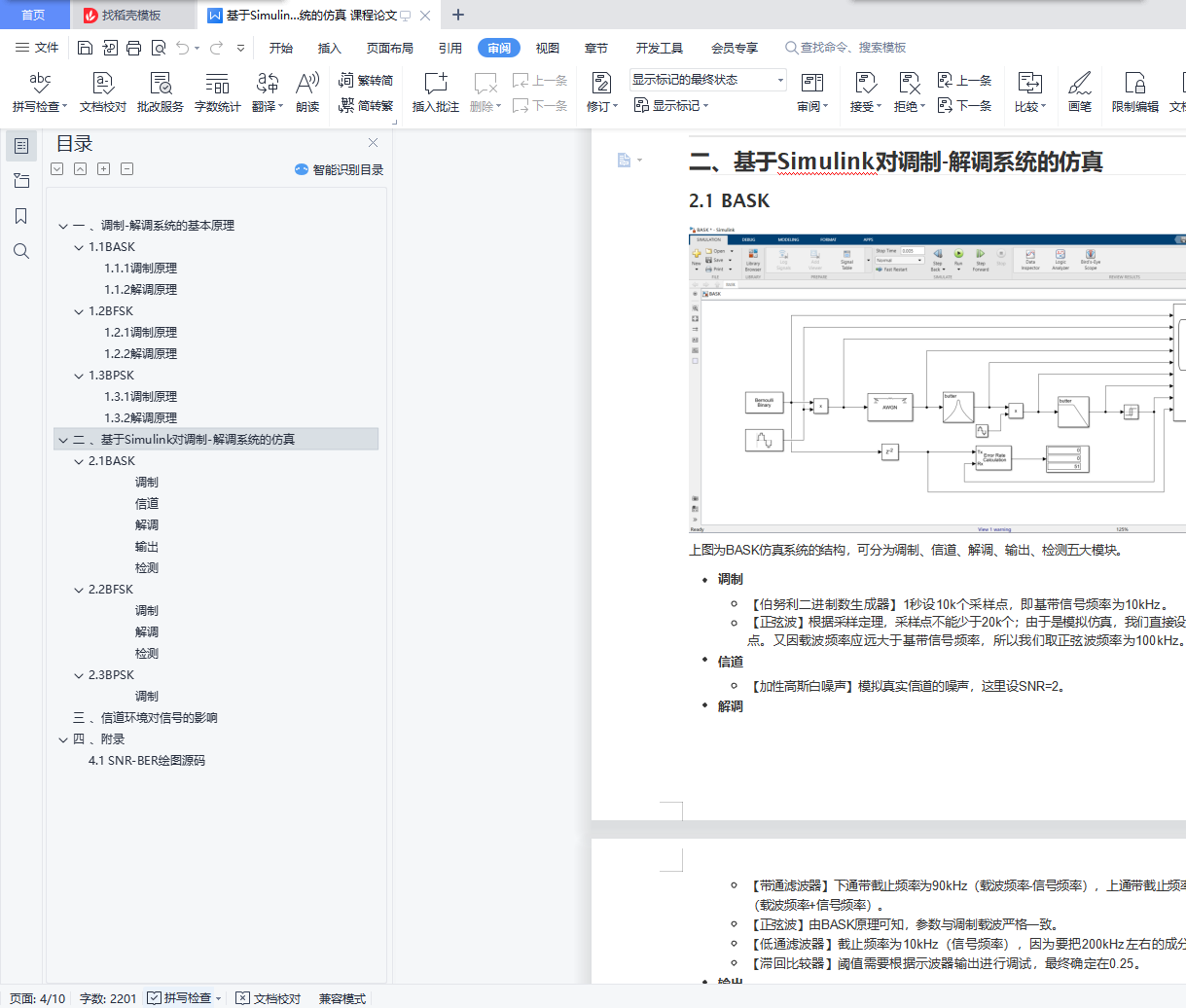

二 、基于Simulink对调制-解调系统的仿真

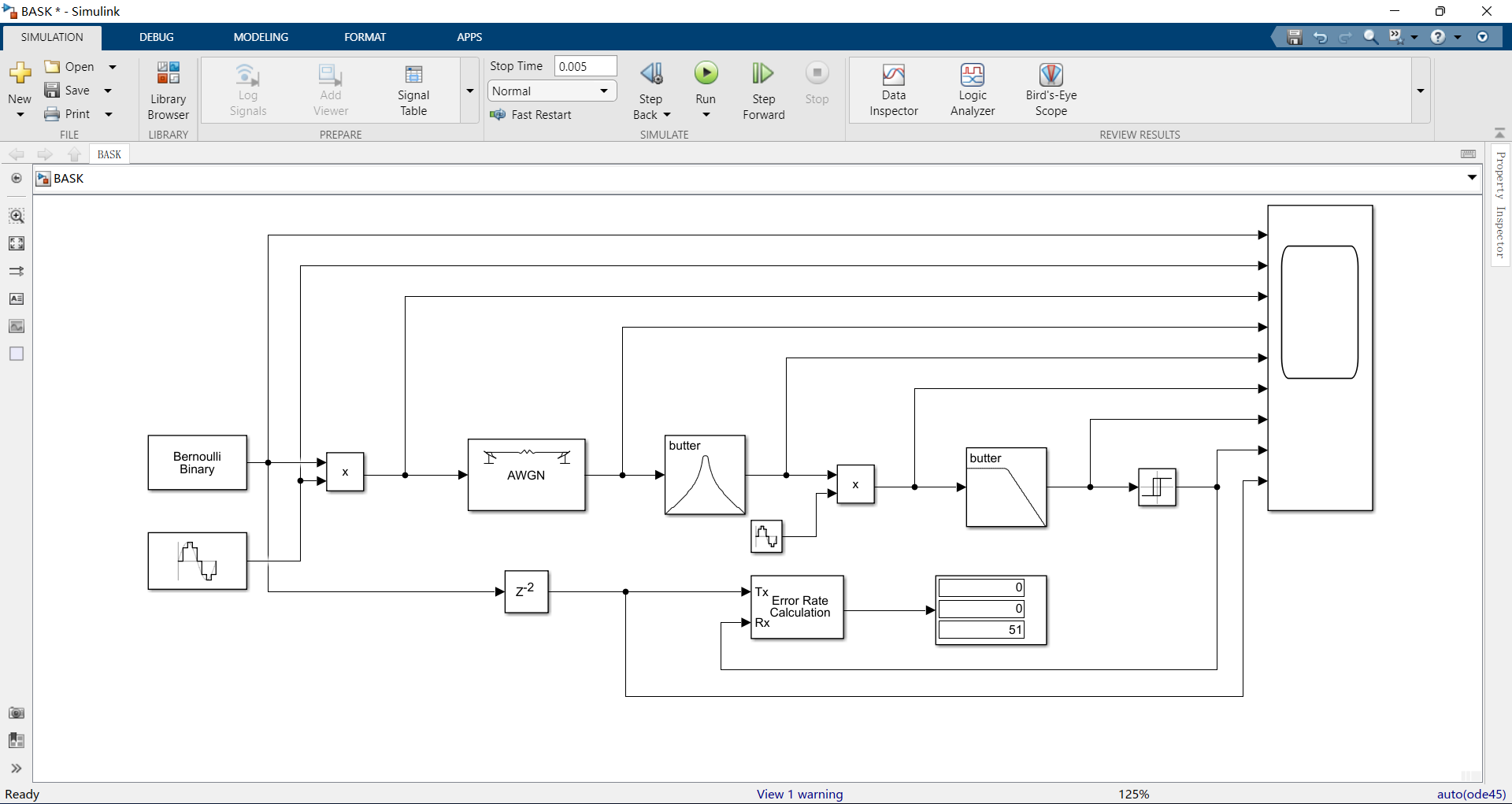

2.1 BASK

2.2 BFSK

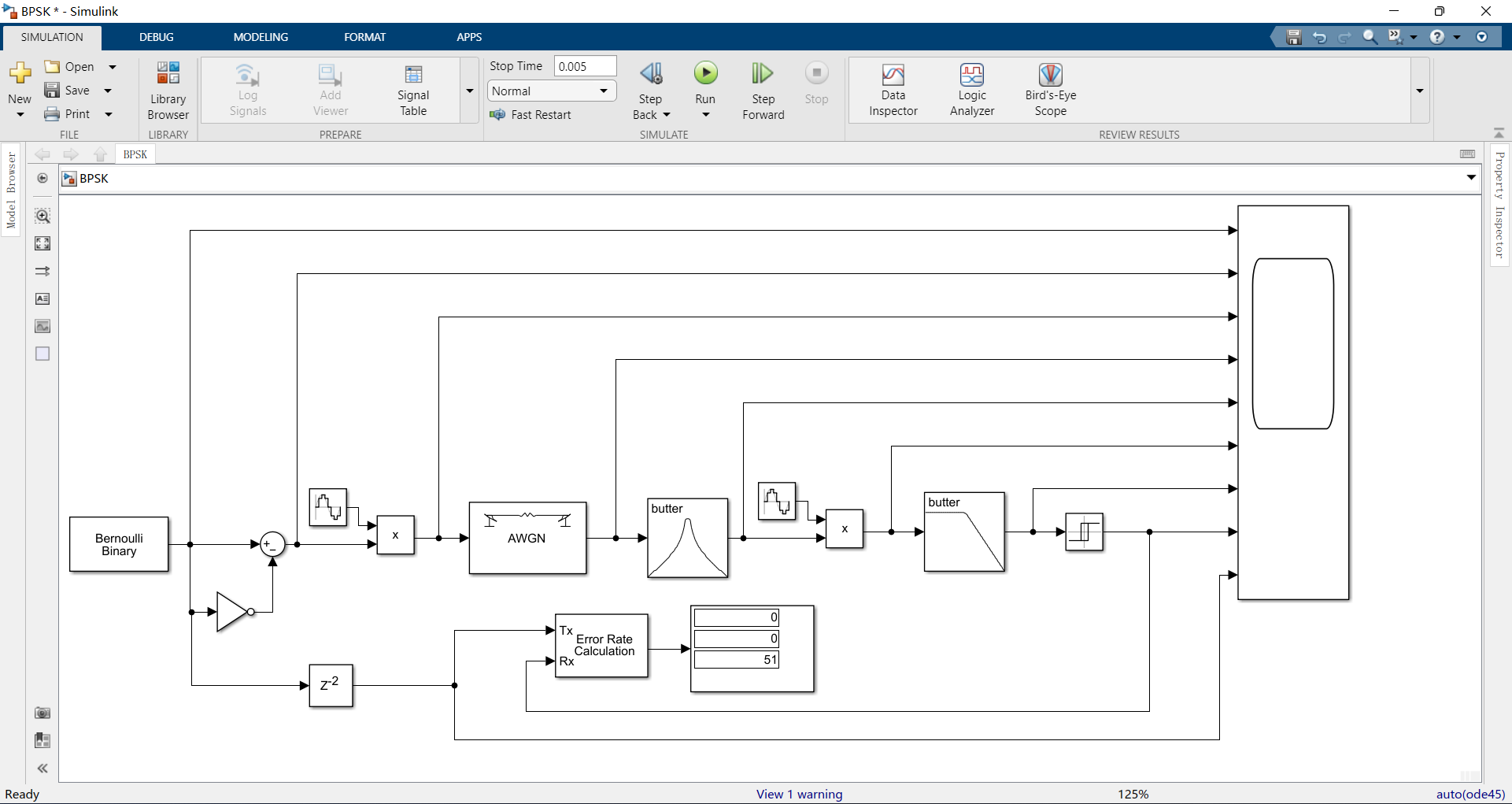

2.3 BPSK

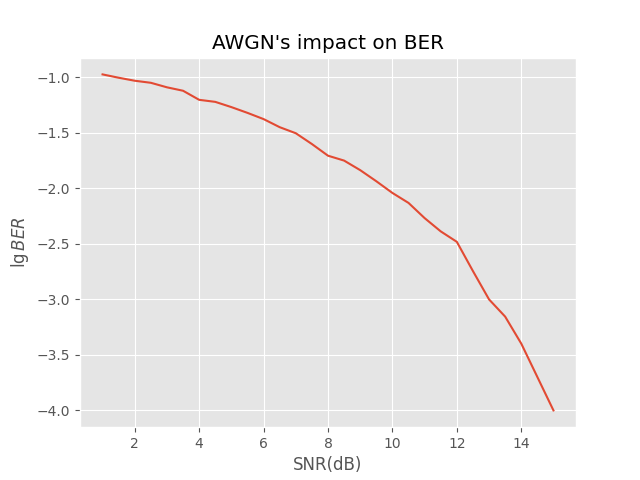

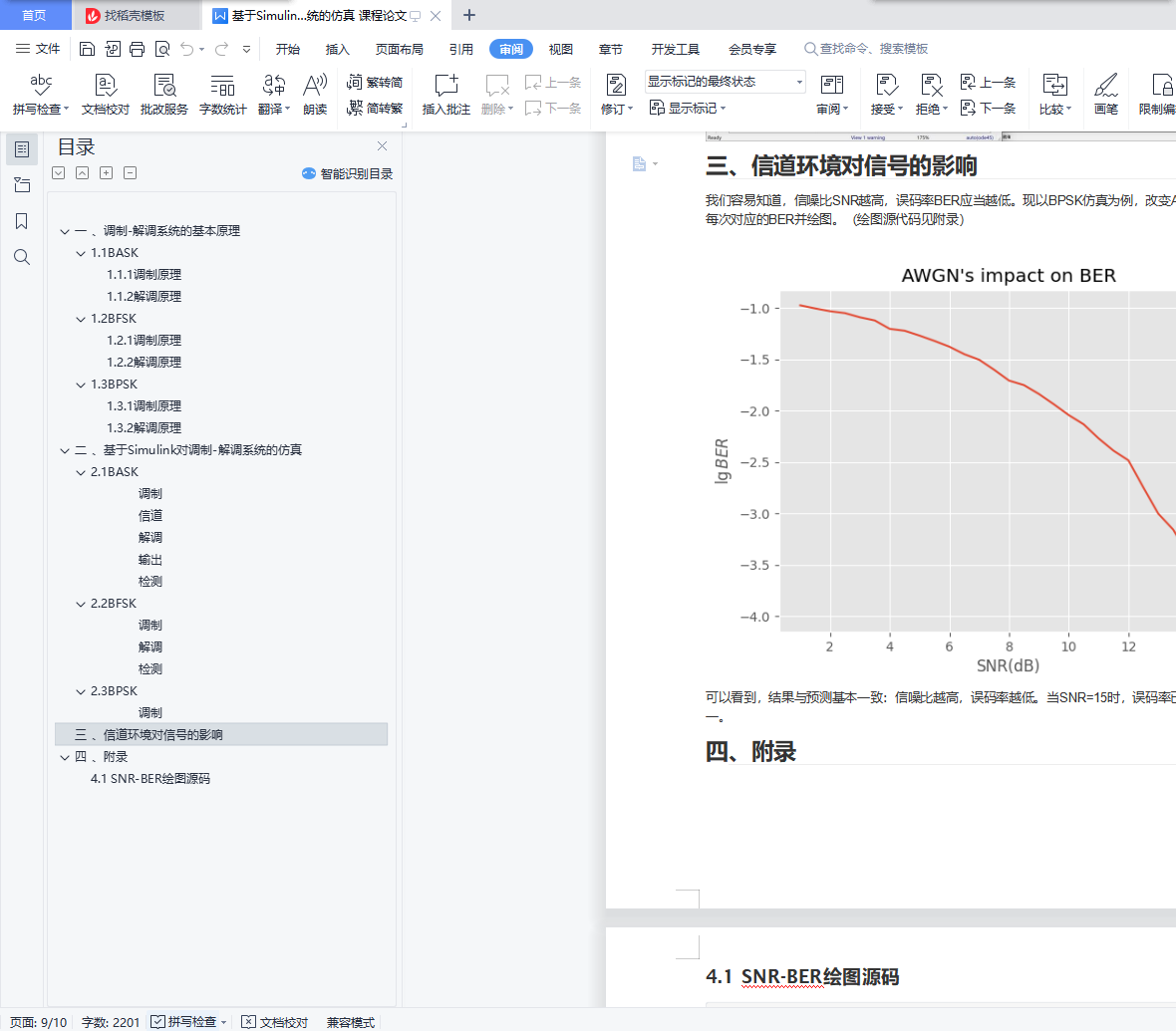

三 、信道环境对信号的影响

四 、附录

4.1 SNR-BER绘图源码

一 、调制-解调系统的基本原理

1.1 BASK

二进制幅移键控调制（Binary Amplitude-Shift Keying），通过控制载波的幅度来调制信号。

1.1.1 调制原理

假设原始信号为 ，载波信号 ，则调制后的信号为

1.1.2 解调原理

先使用带通滤波器，让BASK信号完整通过，滤去其他频段的噪声。然后乘上与调制时完全相同的一列载波，信号被解调为

再通过低通滤波器，滤去高频成 。至此，代表“1”的信号段振幅应接近  ，代表

“0”的信号段振幅应接近0。

最后，通过参数合适的滞回比较器，就能够还原初始的电平信号。

1.2 BFSK

二进制频移键控调制（Binary Frequency-Shift Keying），通过控制载波的频率来调制信号。

1.2.1 调制原理

1.2.2 解调原理

先仿照BASK，使用带通滤波器、相同载波、低通滤波器解调，高低频载波各得到一个解调信号。这两个 解调信号，一个的“1”对应高电平，另一个的“1”对应低电平。然后通过比较器比较这两个电平，就能够判  断出真实的原始电平。
