目录
基于单片机的密码锁系统 3
一、选题背景 3
二、方案论证(设计理念) 3
1.键盘扫描 3
2.中断处理 4
3.显示指示器 4
4.蜂鸣器 4
三、过程论述 5

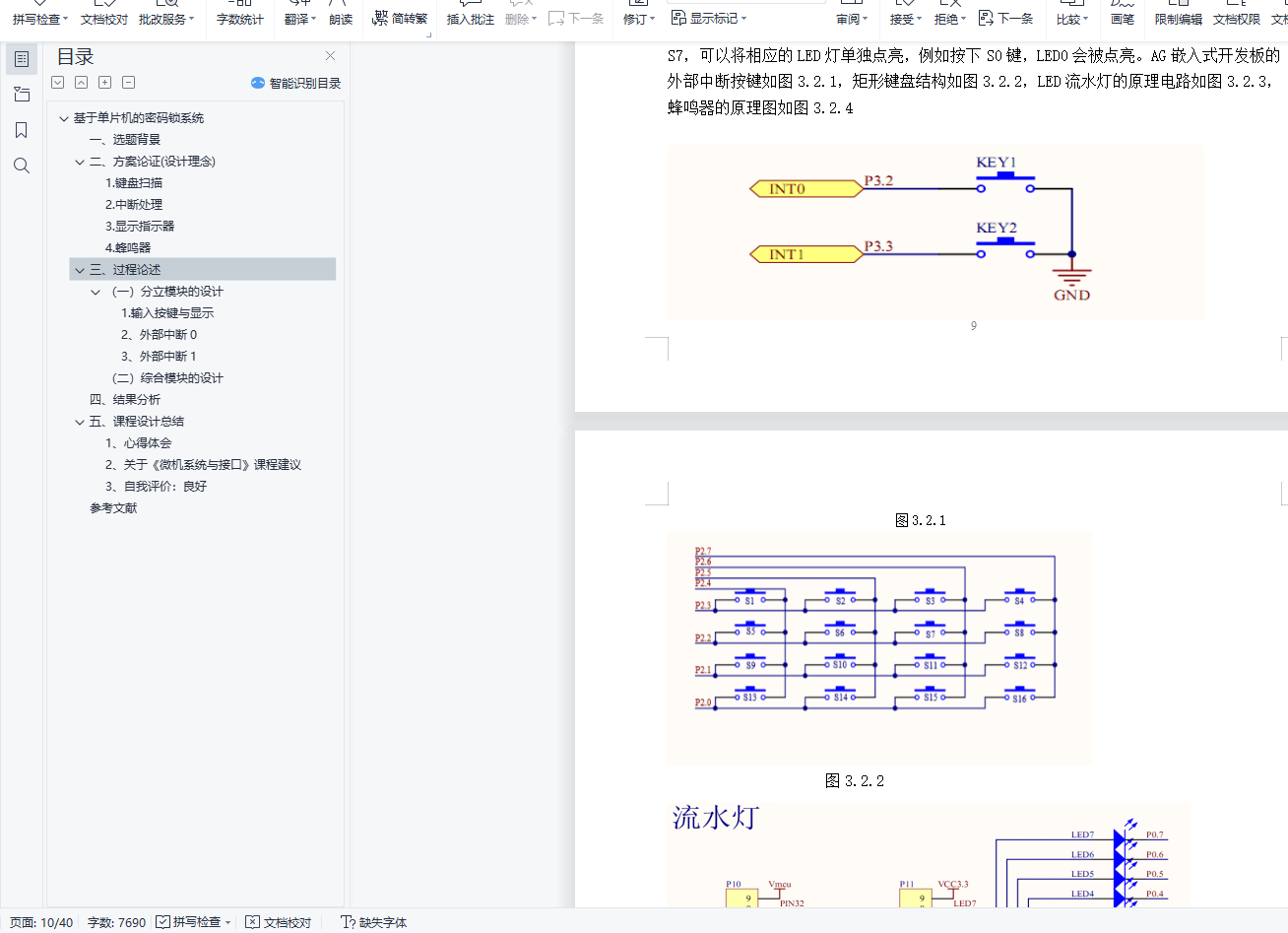

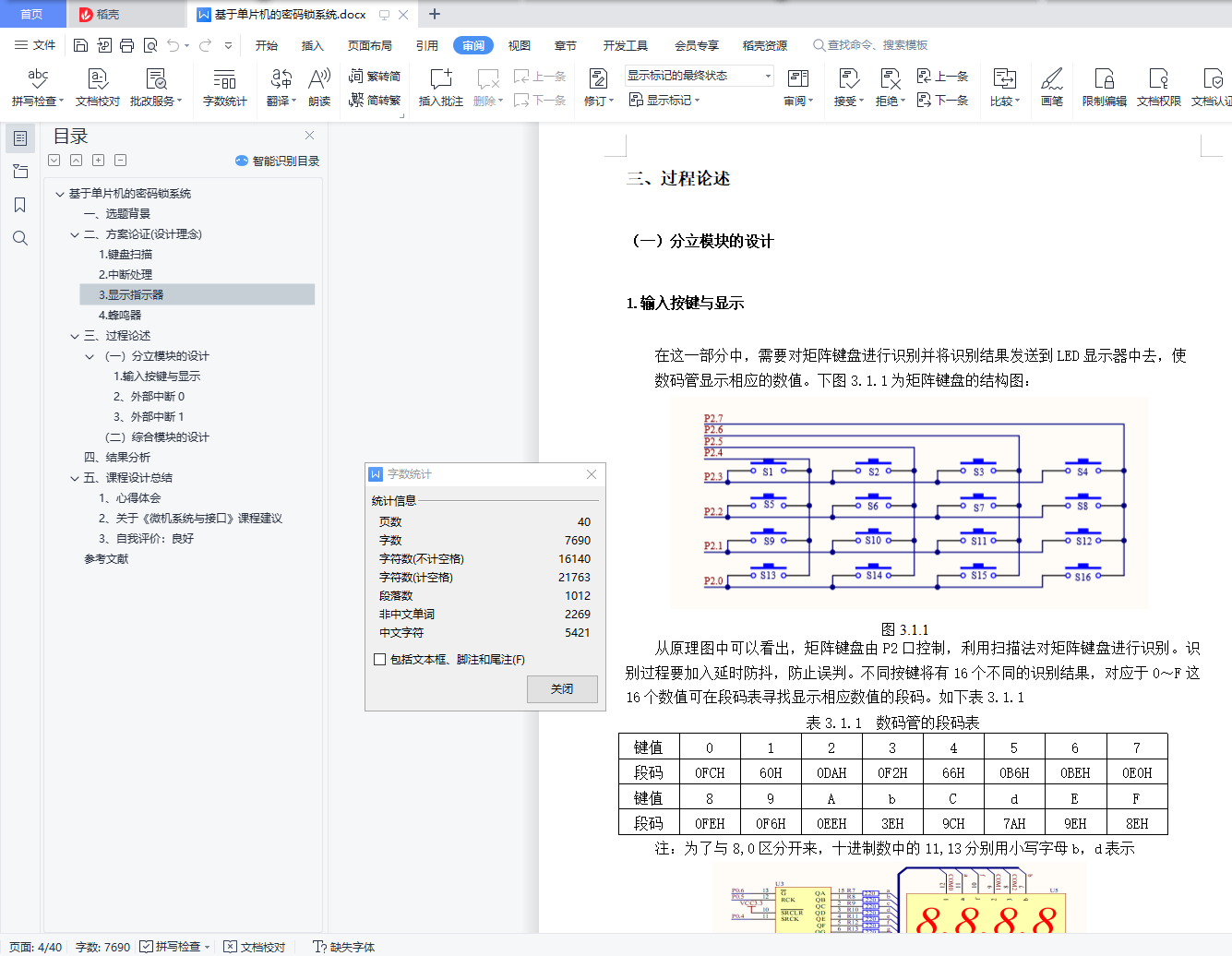

（一）分立模块的设计 5
（二）综合模块的设计 20
四、结果分析 36

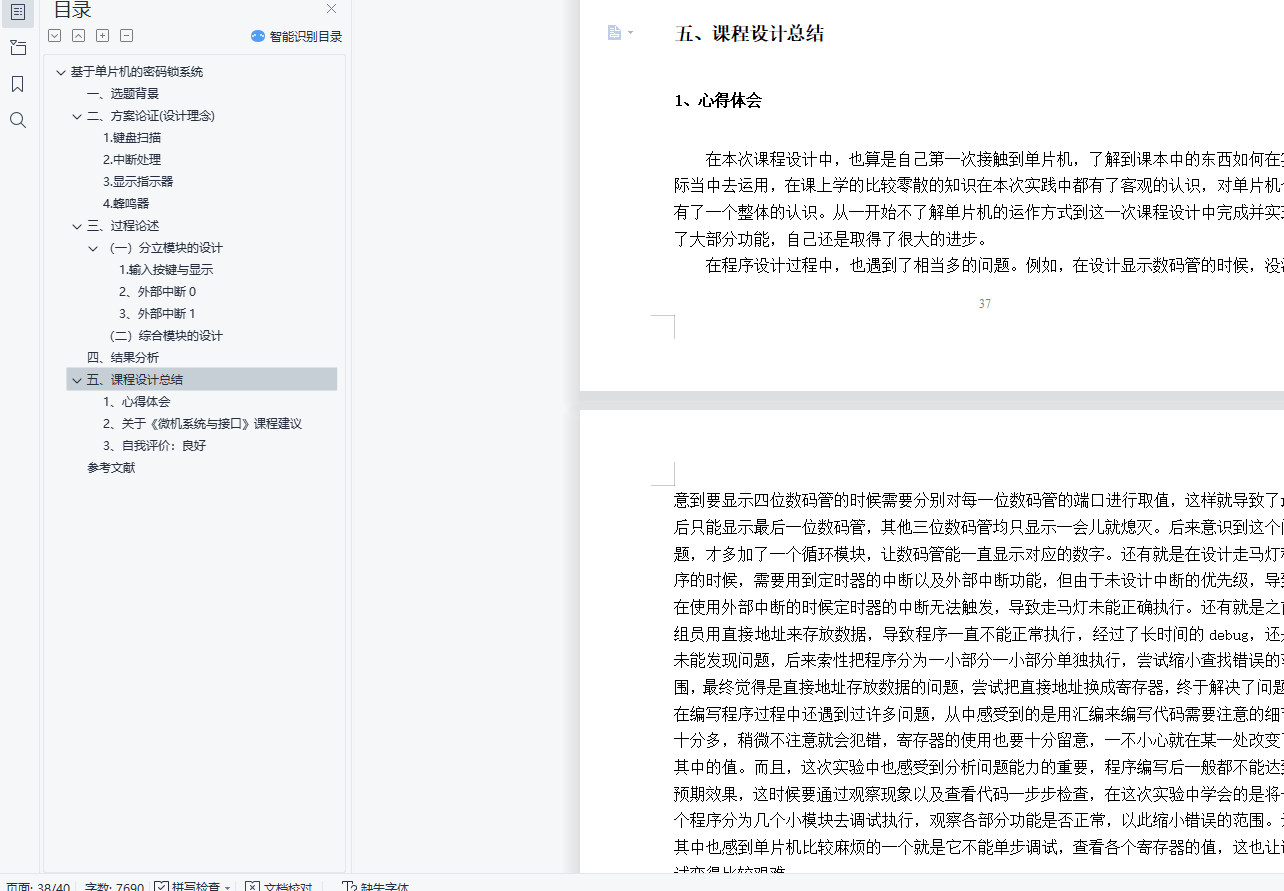

五、课程设计总结 39
1、心得体会 39
2、关于《微机系统与接口》课程建议 40
3、自我评价 40
参考文献 41
基于单片机的密码锁系统
一、选题背景
随着人们生活水平的提高和安全意识的加强，对安全的要求也就越来越高。随着电子技术的发展，各类电子产品应运而生，电子密码锁就是其中之一。电子锁是通过键盘输入一组密码完成开锁过程。研究这种锁的初衷，就是为提高锁的安全性。由于电子锁的密钥量极大，可以与机械锁配合使用，并且可以避免因钥匙被仿制而留下安全隐患。电子锁只需记住一组密码，无需携带金属钥匙，免除了人们携带金属钥匙的烦恼，而被越来越多的人所欣赏。电子锁的种类繁多，例如数码锁，指纹锁，磁卡锁IC卡锁，生物锁等。但较实用的还是按键式电子密码锁。
基于这种情况，本课题在于设计一个程序，利用单片机实现通过按下按键，数码管会显示出相应按键所代表的键值，只有当你输入的键值符合要求时，才能进行下一道程序，否则，将提示错误信息。
通过设计任务，把所学的理论与实际相联系，加深、巩固“单片机”课程所学的知识并学会综合、灵活地运用，培养、训练单片机开发、应用的基本技能。
二、方案论证(设计理念)
1.键盘扫描
（1）矩阵键盘的介绍
单片机中的矩阵键盘是由51芯片中的P2端口所拉出来的8根引线组成的，其中P2.0~P2.3作为行线，P2.4~P2.7作为列线。在行线和列线的每个交叉点上设置一个按键，这样键盘上按键的个数就为4×4个。
（2）识别矩形键盘按键的方法
对矩阵键盘按键识别常用的有扫描法，反极法和位操作法：
①扫描法
首先判断是否有键按下，使全部行线输出低电平，检测列线的电平状态；确认有键按下后，每条行线分别单独输出低电平，检测列线为零的交点，由此得到的一个八位二进制可利用穷举法进行键值赋值。
②反极法
行线全送出低电平，检测列线状态，出现低电平的列线即被按下；此后，相反的，将全部列线送出低电平，检测行线状态，出现低电平的行线即被按下。将得到的两个表示状态的八位二进制进行或运算，就在进行查找键值。
③位操作法
把行输出线逐位置为低电平，对列输入线逐位扫描，有键按下时列线变为低电平。再把行线逐条置为低电平，其余行线置为高电平，用位比较指令逐列扫描，确定按下的键所在的列。赋予键值。把行输出线逐位置为低电平，对列输入线用位比较指令逐位扫描，若列线全部为高电平，表示按键已释放。
本实验采用位操作法得到的一个八位二进制，利用穷举法进行键值赋值。
