膜片式离合器的设计
摘要：离合器装在发动机与变速器之间，汽车从启动到行驶的整个过程中，经常需要使用离合器。它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，起到一定的保护作用。离合器类似开关，接合或断离动力传递作用，因此，任何形式的汽车都有离合装置，只是形式不同而已。现在，电子技术也进入了离合器系统。一种由控制单元（ECU）控制的离合器已经应用在多款的轿跑车上。
关键词：从动盘总成 传动系 膜片弹簧 非线性弹性特性
Diaphragm type coupling's design
Abstract: The coupling installs between the engine and the transmission gearbox, the automobile from the start to the travel entire process, needs to use the coupling frequently. Its function is causes between the engine and the transmission gearbox can join gradually, thus guaranteed that the automobile starts steadily; Shuts off between the engine and transmission gearbox's relation temporarily, is advantageous shifts gears and reduces shifts gears the time impact; When automobile emergency brake can play the separation role, prevents transmission systems and so on transmission gearbox to overload, plays certain protective function. The coupling similar switch, the joint or breaks to the power transmission function, therefore, any form's automobile has the engaging and disengaging gear, is only the form is different. Now, the electronic technology also entered the coupling system. One kind the coupling which (ECU) controlled by the control unit already applied on many patterns sedan race car.
Key words: Driven disc unit , Power transmission , Disk spring , Misalignment elastic property
目 录
一、离合器简介 ……………………………………………………… 3
1.1离合器的功用…………………………………………………… 3
1.2离合器设计要求 ………………………………………………… 4

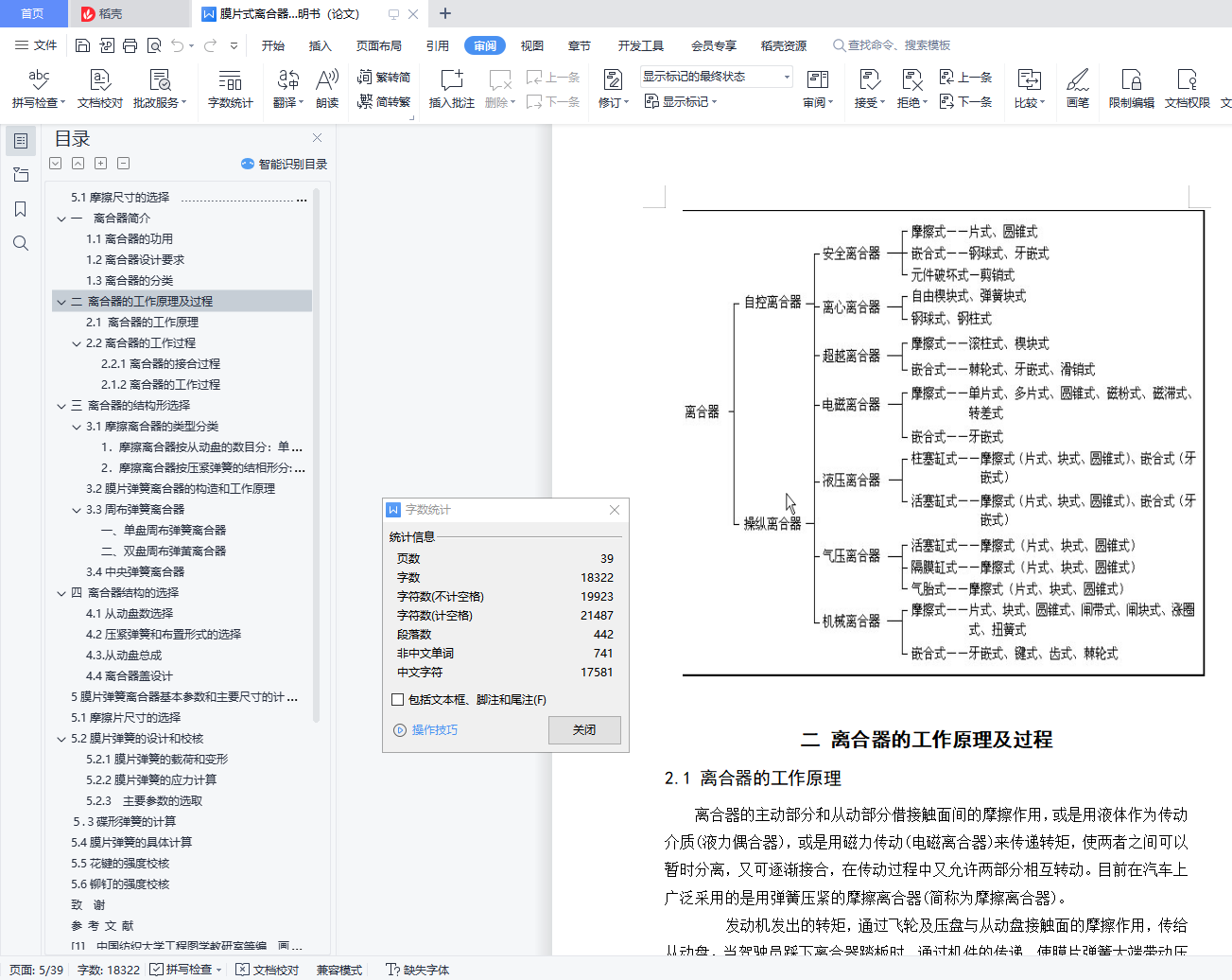

1.3离合器的分类  ………………………………………………… 4
二、离合器的工作原理及过程    …………………………………  5
2.1离合器的工作原理    ……………………………………………  5
2.2 离合器的工作过程    ……………………………………………  6
三、离合器的结构形式     …………………………………………  12
3.1摩擦离合器的类型分类       …………………………………   12
3.2膜片弹簧离合器的构造和工作理       ………………………   13
3.3周布弹簧离合器   ………………………… ……………………  13

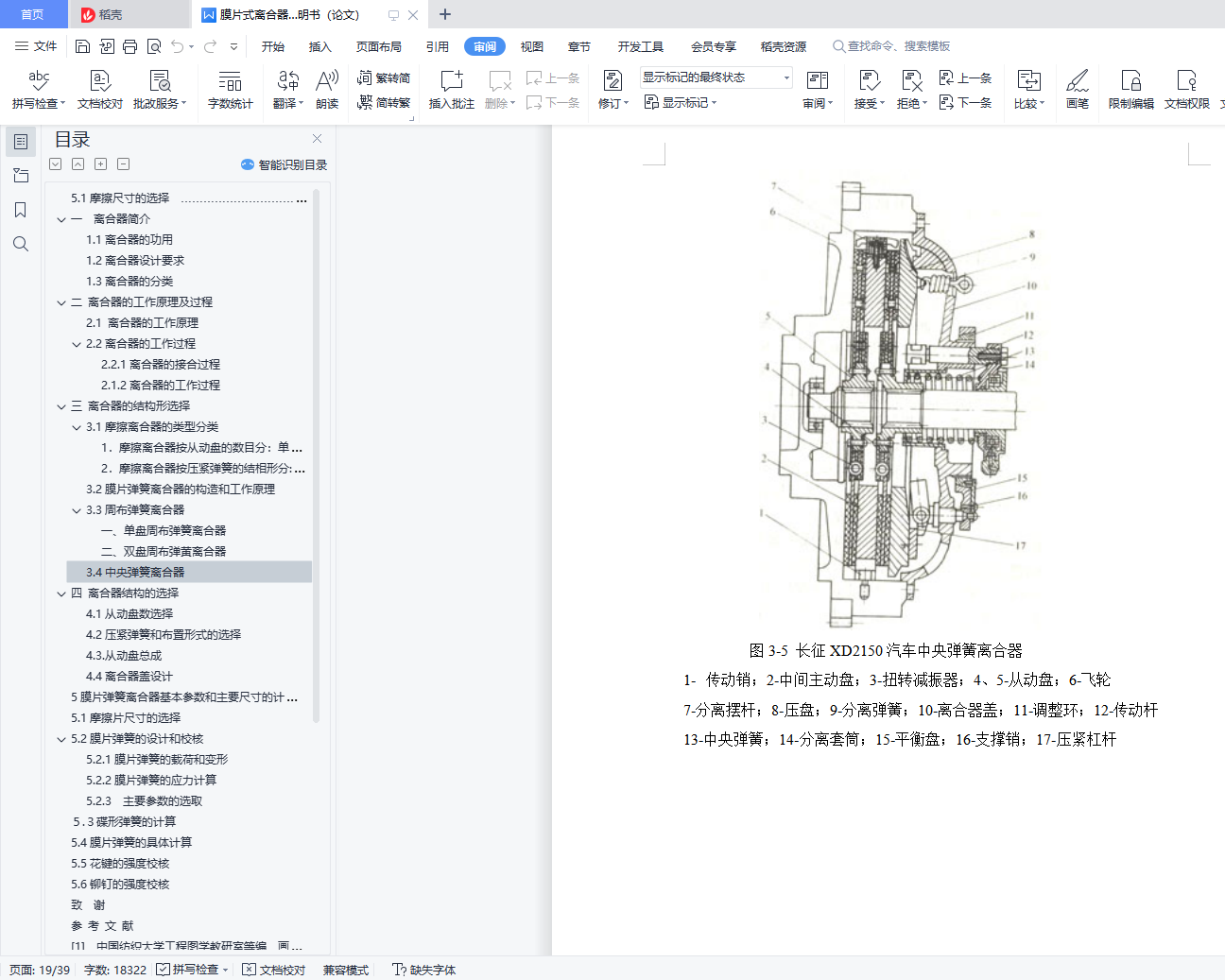

3.4中央弹簧离合器    ………………………………………………  18
四、离合器结构的选择     …………………………………………  20
4.1从动盘盘的选择    ………………………………………………  20
4.2压紧弹簧和布置形式的选择        ……………………………  21

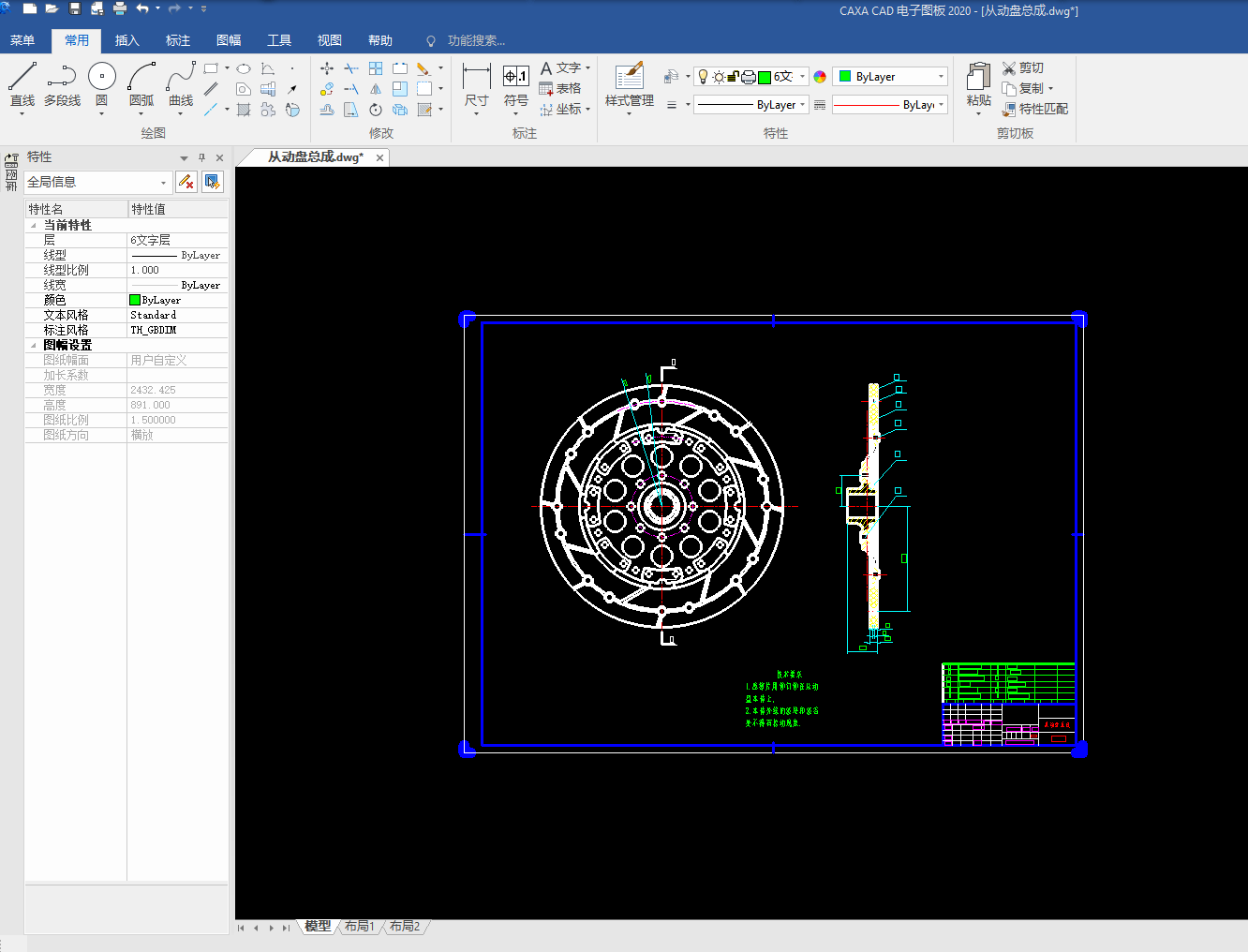

4.3从动盘总成  ………………………………………………………  23
4.4离合器盖总成  ……………………………………………………  24
五、膜片弹簧离合器基本参数和主要尺寸的选择    ………       25

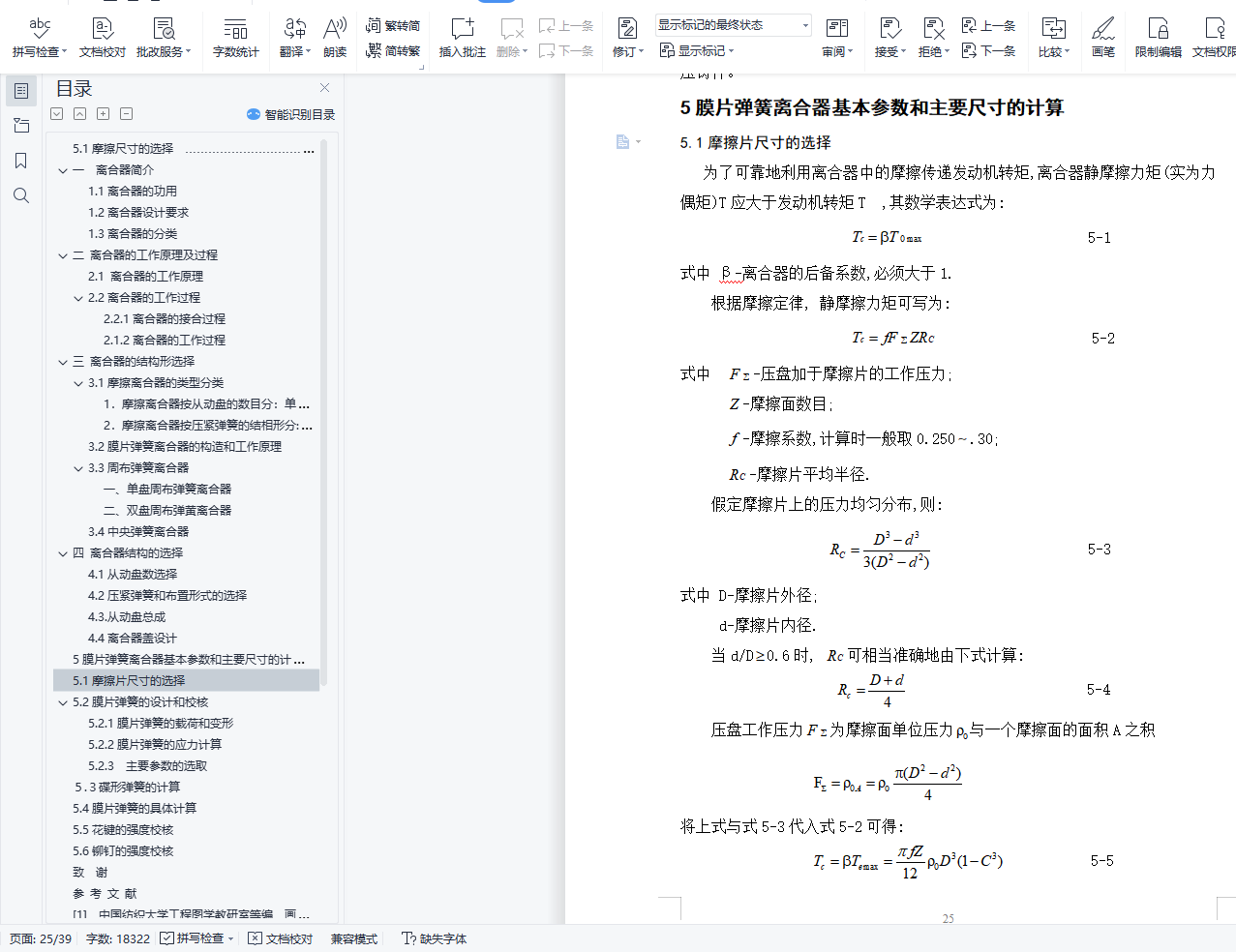

5.1摩擦尺寸的选择  …………………………………………………  25
5.3碟形弹簧的计算  …………………………………………………  31
5.4膜片弹簧的具体计算    …………………………………………  32
5.5花键的强度校核 ………………………………………………… 34

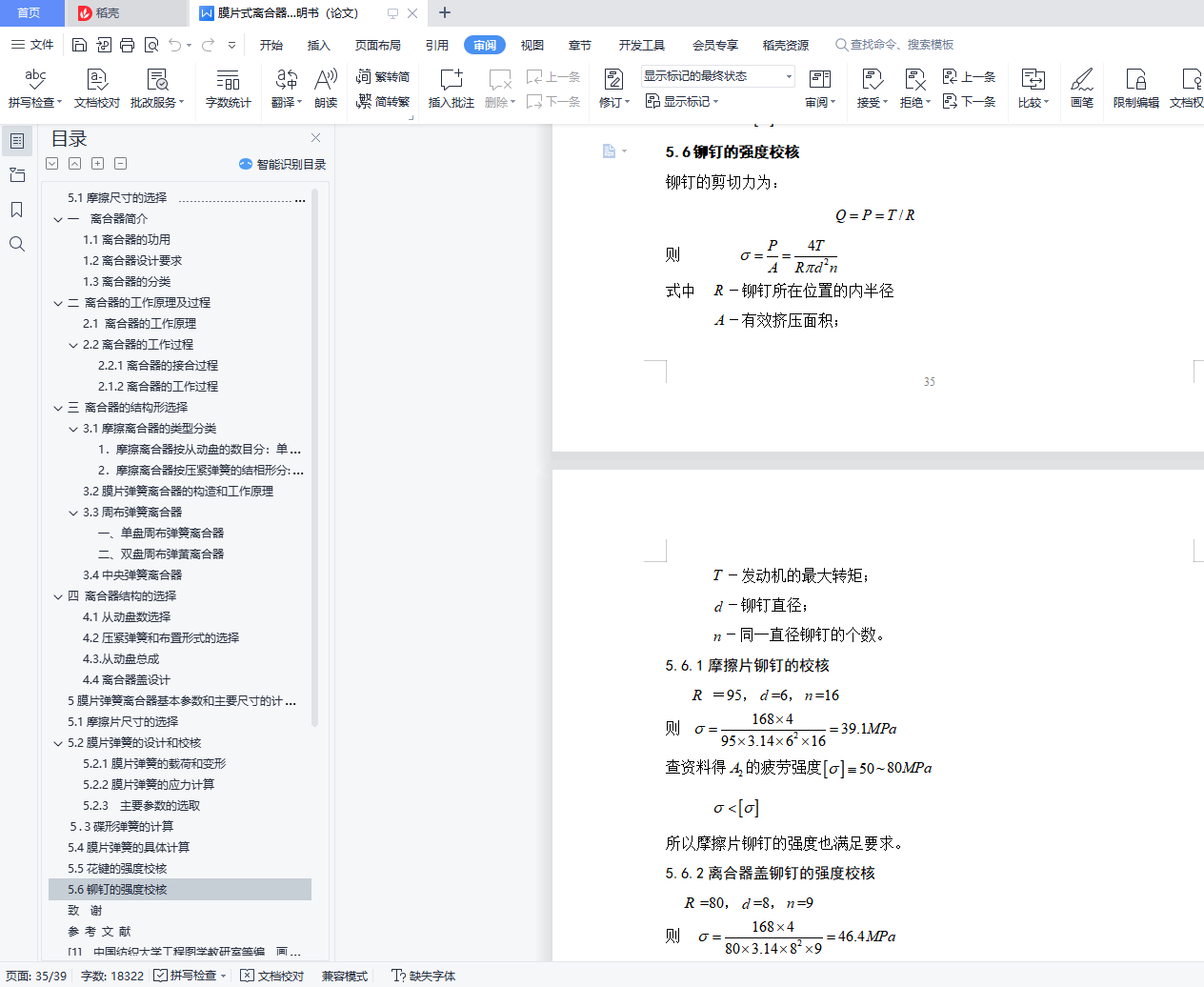

5.6铆钉的强度校核    ………………………………………………… 35
六、结论…………………………………………………………………… 37
七、致谢      …………………………………………………………… 38
八、参考文献      ……………………………………………………… 39
