总 说 明
内蒙古鄂托克旗长城煤矿位于内蒙古自治区与宁夏回族自治区接壤的内蒙古境内，行政区隶属于内蒙古鄂尔多斯鄂托克前旗上海庙镇。
鄂托克前旗是一个农牧业为主导产业的旗，工业基础薄弱，特别是没有煤矿企业，工业生产和农牧民生活用煤非常困难。长期以来城镇及工业用煤要到200km以外的棋盘井及宁夏的磁窑堡煤矿购买，农牧民多以砍挖沙蒿作为生活燃料。由于缺少能源，不仅制约着工业生产的发展，而且经常性的砍挖植被，加剧了草原沙化，使脆弱的自然生态 环境更加恶化。
为落实党中央西部大开发战略，保护生态环境，吸引外资，发展地方经济，从根本上解决当地生产及农牧民生活用煤是当务之急，因此开发利用长城煤矿西矿区已探明的煤炭资源已势在必行。
建设项目法人单位是新汶矿业集团有限责任公司。
一、设计依据
1、新汶矿业集团公司《关于编制长城煤矿改扩建初步设计的委托书》。
2、《上海庙煤田长城煤矿井田详查（最终）地质报告》。
3、《内蒙古鄂托克前旗长城煤矿初步设计说明书》。
4、《煤炭工业矿井设计规范》、《煤矿安全规程》及国家有关煤炭工业的法律、法规等。
二、设计的指导思想
1、贯彻安全第一的生产方针，以市场为导向，以提高经济效益为中心，借助已开拓的三条井筒。尽量使开拓系统简单，合理完善，将长城煤矿建设成具有较高科技水平和效益，综合机械化开采的矿井。
2、以出煤为主旨，减少非生产性投入，行政、生活福利设施根据实际情况，合理设置。
3、采用安全、适用的采掘设备和回采工艺，以提高生产的安全性，提高回采率，降低资源的损失浪费。
三、设计确定的主要技术原则
1、井田范围及矿井设计生产能力
本矿井井田面积7.206km2，含煤面积6.8km2，矿井地质资源储量8725.5万吨，可采储量6000.1万吨，设计生产能力120万吨/a，服务年限38.5。

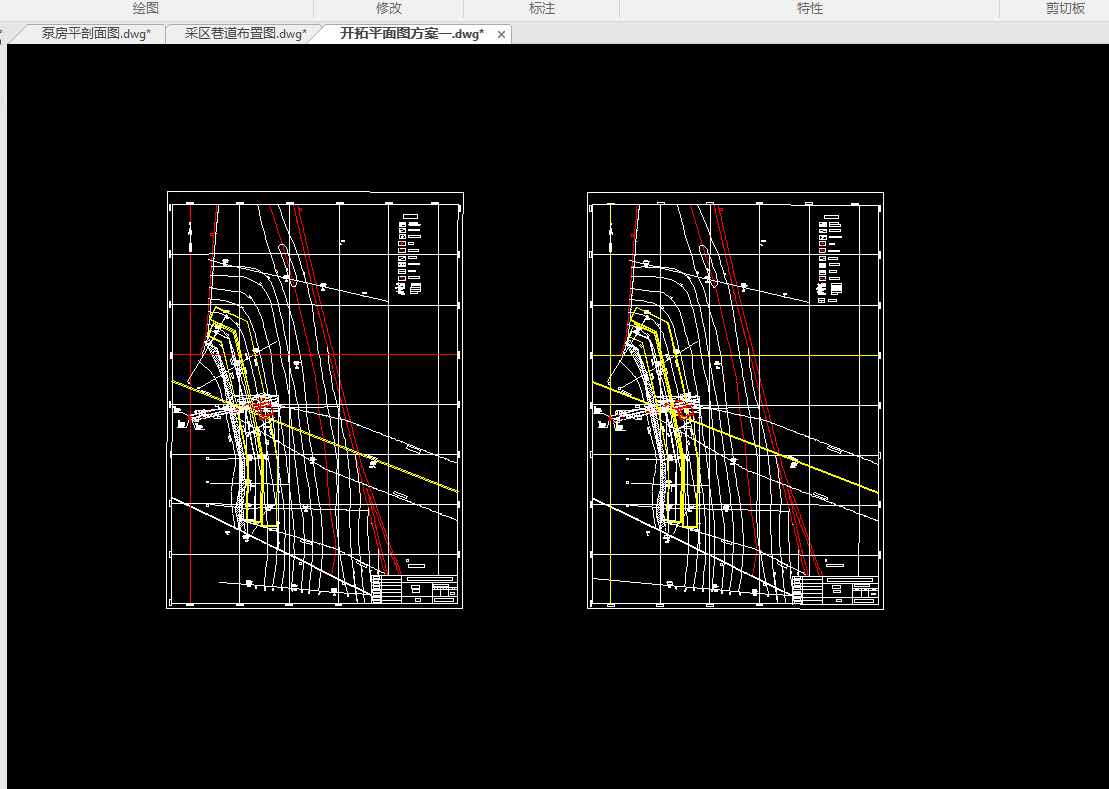

2、井田开拓方式
设计采用斜井—阶段石门开拓，开采水平为+920m。
3、提升、运输
主斜井选用大倾角胶带运输机运输，选用ST2500型皮带，带宽1000mm。副斜井选用JK—2.5/20绞车辅助提升，工作面运输顺槽选用STJ—1000/55型可伸缩胶带机运输。
4、采煤方法
采用走向长壁全部跨落采煤法，采用MG180/435型双滚筒采煤机，采煤工作面支护设备为ZY2800/14/32型掩护式液压支架支护顶板。
5、矿井通风
矿井通风方式为中央并列抽出式通风，主扇风机型号为BDK618Ⅱ—8№22型对旋式轴流扇风机，电动机功率185KW。
6、煤炭加工及储运方式
根据本矿煤质、产品市场定向以及煤矿所处的地理位置，煤炭洗选加工规划为两期：前期建设矿井原煤生产系统，设置大块矸石机械化排除系统，与矿井同期投产，主要产品为电煤；后期在矿井投产后，获得完整的煤质资料后，根据煤质分析，适时建设选煤厂，生产低灰炼焦配煤或优质动力煤。
7、矿井供电
矿井有两回35KV供电电源，均引自上海庙110KV变电站35KV不同母线段。矿井地面35KV变电所选用二台变压器向地面低压设备供电。主井胶带、副井提升绞车采用10KV高压供电。井下供电电压为10KV，由两回ZRVV22—10000 3×120电缆至井下变电所，井下变电所选用2台SC9—800/10、10/0.4KV、800KVA变压器(其中2台备用)向井下低压设备供电，井下主排水泵采用10KV高压供电。
8、水源及给水
井田区域第三系砾岩厚7.44～36.21m，水量比较丰富，水质良好，据ZK302孔抽水资料，涌水量达1.828～3.018L/S，设计利用该含水层作为矿井的供水水源.供水方式为集中水井供水。
9、地面设施
按照从简建设的原则，生产性设施根据生产需要进行建设，行政公共建筑及生活福利设施参照《煤炭工业矿井设计规范》的指标确定面积。
10、工业场地总平面布置
根据自然地理条件，生产区与行政公共建筑和生活区分开布置，以减少设施建设的相互干扰。行政公共建筑与生活区布置在生产区的上风侧。
11、劳动定员及劳动生产率
劳动定员按照定岗、定编、定员方式确定。矿井全员劳动率按照排定的劳动定员计算确定。
四、主要技术经济指标
1、矿井设计生产能力： 120万t/a。
2、矿井服务年限： 38.5 a。
3、井巷工程量： 矿井移交生产时完成的井巷工程量6447m，掘进体积71438m3，其中半煤巷道4459m，占井巷工程量的70.7%。万吨掘进率为53.7m。
4、地面建筑面积13402m2，建筑体积53121m3，单身公寓建筑面积26183m2，建筑体积79692m3。
5、用电设备总台数89台，电动机总容量14713KW，用电设备工作台数73台，工作容量11351KW。全年耗电量3.98×107 Kwh，吨煤耗电33.13Kwh。
6、矿井在籍总人数500人。
7、矿井全员劳动效率7.27t/工、
8、矿井建设总投资34600.52万元，吨煤投资302元。
9、矿井原煤生产成本108.9元/t，经营成本83.99元/t。
10、矿井建设工期9个月。
11、投资收益率13.03%。
12、矿井投资回收期8.21a。
五、存在的主要问题与建议
1、地质报告中，在钻探过程中部分钻孔中有油沙和油气显示，可能有与煤伴生的少量天然气。因此矿井建设和生产期间必须强化瓦斯检测，采取有效的监控措施，保证生产的安全性。
2、煤质分析报告中测试项目不够完善，如元素分析和胶质层指数数据较少，影响煤种及煤的牌号确定。
3、钻孔未作封孔检查，开采期间应注意钻孔导水。
4、煤层风氧化带圈定不够细致，风氧化带未采腐殖酸样。
5、公路、古长城遗址的走向根据地形图确定。矿井开采时必须对古长城遗址和公路的走向进行测量核实，必要时应对其保护煤柱进行调整。
6、对边界断层F5控制程稍有不足，建议今后生产注意探索。
