设计（论文）题目

步进式垫块运输机—机械结构部分设计

一、设计（论文）主要内容（含技术指标或研究目标）

设计步进式垫块运输机运输机机械结构部分，提高垫块加工及运输效率。

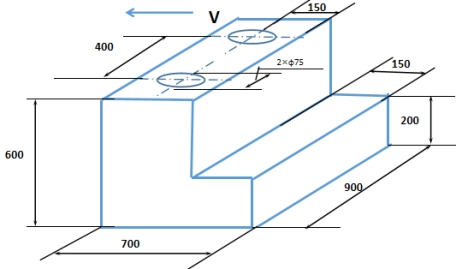

具体参数如下：垫块材料牌号：40Cr ；垫块尺寸及摆放要求如图1所示。

运输方向要求如图1中速度V方向所示。

图1

根据对研究对象的尺寸及排放需求进行分析设计，运输节拍：5块/min

设计的内容包括：

1．总体方案的确定

1）确定系统组成方案（组成框图、功能、机械传动系统简图、主要设计参数，及方案分析、比较、说明）。

2．机械部分的设计

1）设计计算；2）机械部件的总体设计；3）绘制机械结构装配图，A0图纸一张。要求视图基本完整、符合标准。

3．绘制非标准件零件图，（若干张，所有非标准件的设计）；

4．编写设计说明书，说明书应当叙述整个设计的内容，包括总体方案的确定、系统框图的分析、机械传动设计计算等，说明书的不少于15000字。

二、重要参考文献

【1】 郑 堤 . 唐可洪 . 《机电一体化设计基础》. 北京：机械工业出版社，2006

【2】何立民. 《单片机高级教程》. 北京：北京航空航天大学出版社 ，2000

【3】冯辛安. 《机械制造装备设计》. 北京：机械工业出版社 ，2006

【4】周开勤. 《机械零件手册》第五版. 北京：高等教育出版社 ,2001

【5】成大先. 《机械设计手册》. 化学工业出版社  ，2005

【6】(美)斯克莱特，（美）奇罗尼斯编：邹平译．机械设计实用机构与装置图册．北京：机械工业出版社，2007．
