目录

第一章 设计说明 - 3 -

第二章 矿山概况 - 4 -

2.1 交通位置 - 4 -

2.2 自然地理 - 4 -

2.3 矿床位置及其构造 - 4 -

2.4 矿床类型、规模及特征 - 6 -

2.5 岩石及围岩 - 7 -

2.6 狮凤山铜矿开采方式介绍 - 8 -

2.7 矿山主要系统介绍 - 9 -

2.7.1 矿山提升运输系统 - 9 -

2.7.2  矿山通风系统 10

2.7.3  矿山供（配）电系统 10

2.7.4  矿山排水系统 10

2.7.5  矿山通风系统 11

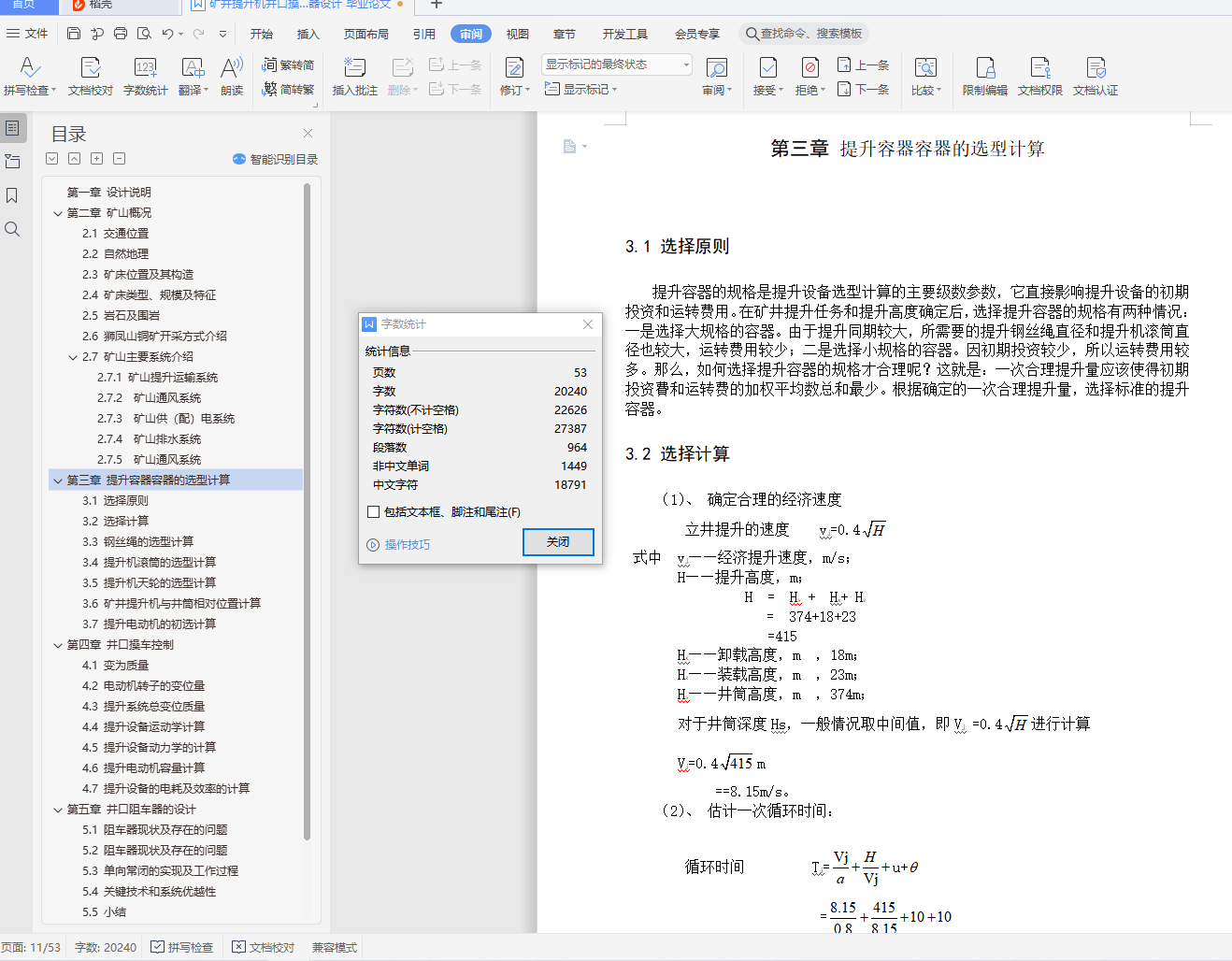

第三章 提升容器容器的选型计算 12

3.1 选择原则 12

3.2 选择计算 12

3.3 钢丝绳的选型计算 14

3.4 提升机滚筒的选型计算 19

3.5 提升机天轮的选型计算 21

3.6 矿井提升机与井筒相对位置计算 22

3.7 提升电动机的初选计算 25

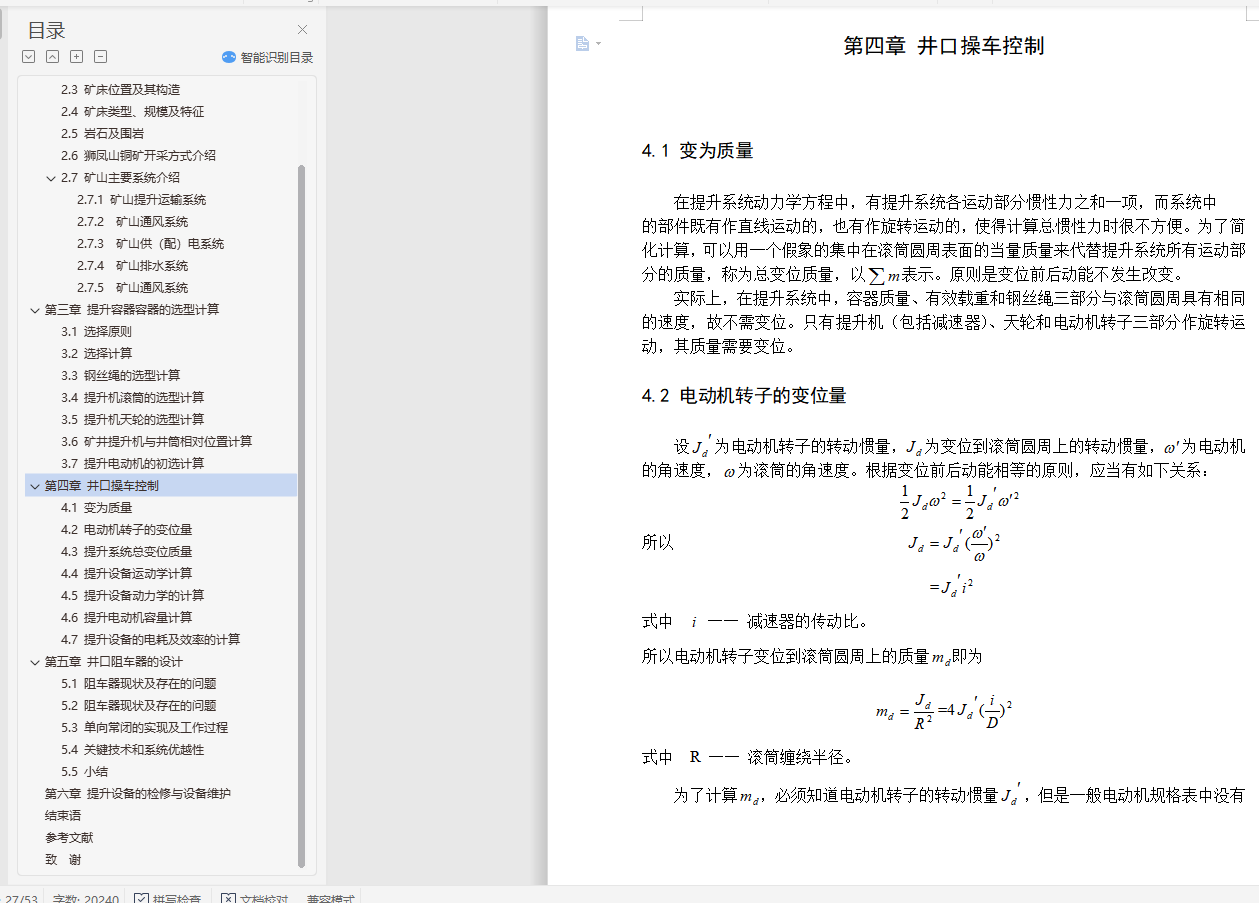

第四章 井口操车控制 28

4.1 变为质量 28

4.2 电动机转子的变位量 28

4.3 提升系统总变位质量 29

4.4 提升设备运动学计算 30

4.5 提升设备动力学的计算 35

4.6 提升电动机容量计算 38

4.7 提升设备的电耗及效率的计算 40

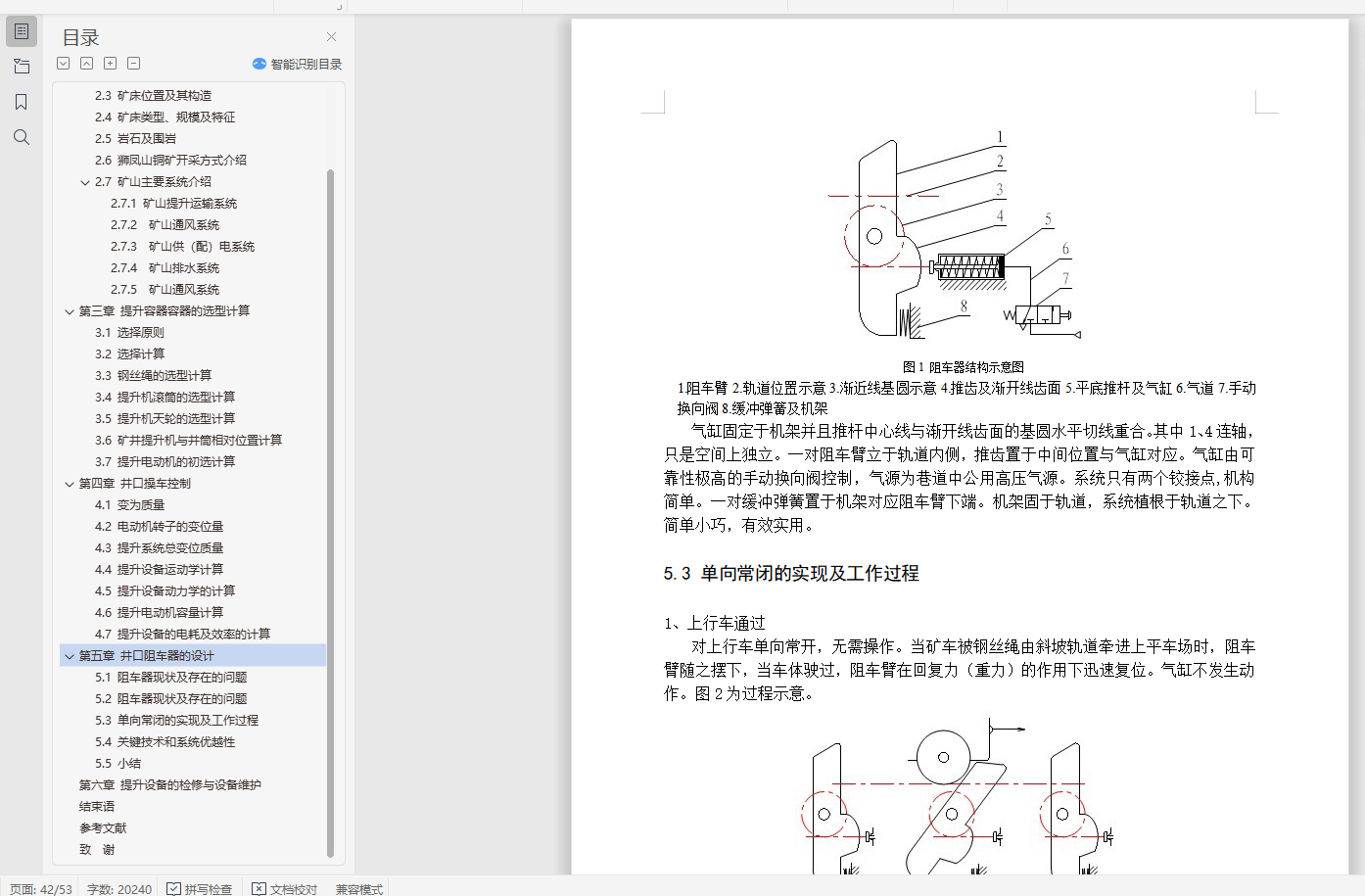

第五章 井口阻车器的设计 42

5.1 阻车器现状及存在的问题 42

5.2 阻车器现状及存在的问题 42

5.3 单向常闭的实现及工作过程 43

5.4 关键技术和系统优越性 44

5.5 小结 47

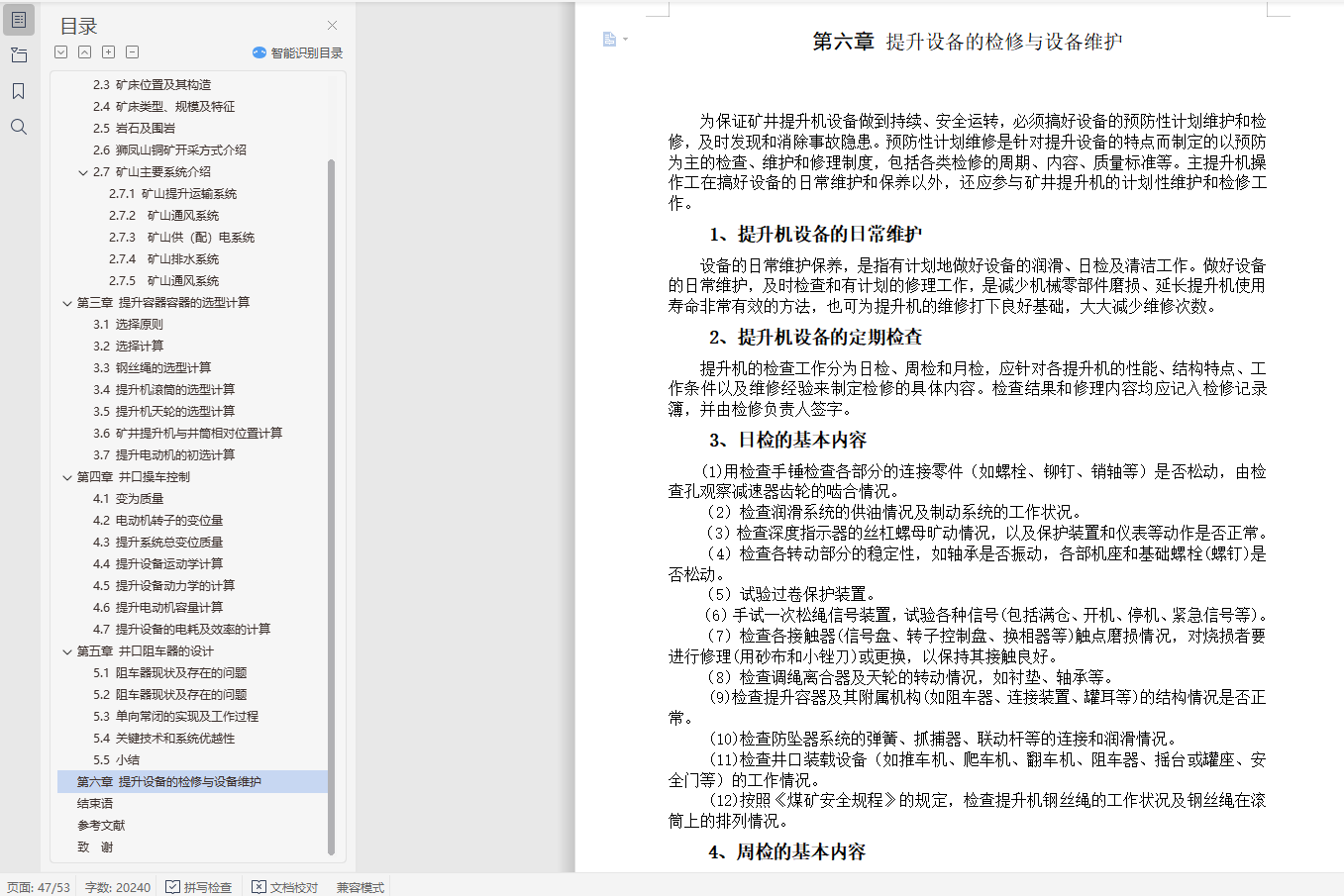

第六章 提升设备的检修与设备维护 48

结束语 52

参考文献 53

致  谢 54

第一章 设计说明

狮凤山铜矿地下巷道复杂，通风条件复杂，本设计以《金属非金属矿山安全规程》（GB16423-2006）和《采矿设计手册》（中国建筑工业出版社1989、冶金工业出版社1983）及其他矿山相关资料及规程等为依据，设计对象为狮凤山铜矿九中段运输系统，对其进行运输方式选择论证，巷道断面设计计算，巷道内管线布置，井口车场线路设计以及相关硐室的设计等，其目的是设计出合理符合标准和实际的九中段运输系统，保证系统能安全有效使用，使得系统安全有效，经济合理。

设计参数：

1）副井罐笼为1吨矿车单层双车单绳

2）轨距600mm。

3）推车速度0.5~1.5m/s。

4）一次有效提升量：

提升矸石：Q=2*1800=3600(Kg)（2辆1吨矿车）

最大下放重量：6500 Kg

5） 矿车自重：630 Kg

6） 液压站压力：P=16MPa

7） 缓冲行程100mm，最大冲击速度1.5m/s
