一、毕业设计（论文）的要求和内容（包括原始数据、技术要求、工作要求等）
1.设计内容和资料
（1）工程概况和设计内容
根据2018年10月完成的《礁门塘安全评价报告》，礁门塘评定为三类塘，同时结合台风期工程运行状况，本工程需进行必要的除险加固。根据现场踏勘，礁门闸启闭机房结构简易；水闸上、下游翼墙墙体较高且墙顶无防护栏杆，同时下游灌砌石翼墙局部存在沉降裂缝、小段混凝土压顶破损砌块脱落现象，存有安全隐患；闸顶交通桥结构完整，衔接段砼斜坡分裂破损，砌块脱落，存在安全隐患；礁门闸南侧与礁门塘直塘段之间目前采用砖砌围墙挡潮，未完全封闭，涨大潮时潮水漫灌，存在安全隐患，需进行礁门闸除险加固。
礁门闸现状如下：
①闸墩、胸墙、启闭机大梁：礁门闸基础为软基。闸墩、胸墙、启闭机大梁为钢筋砼结构，整体结构完整，运行正常。
②启闭机房：启闭机房结构简易，现场外墙壁存在局部裂缝。
③上、下游翼墙：水闸上、下游翼墙墙体较高且墙顶无防护栏杆，同时下游灌砌石翼墙局部存在沉降裂缝、小段混凝土压顶破损砌块脱落现象，存有安全隐患。上游砌石翼墙结构基本完整，运行正常。
④闸顶交通桥：闸顶交通桥结构完整，衔接段砼斜坡分裂破损，砌块脱落，存在安全隐患。
⑤电气设备：礁门闸设置一台螺杆式启闭机，启闭力为15T。
⑥塘、闸连接部位：据现场检查和管理人员反映闸塘连接部位未发现明显不均匀沉降、裂缝、渗漏现象；礁门闸南侧与礁门塘直塘段之间目前采用砖砌围墙挡潮，未完全封闭，涨大潮时潮水漫灌，存在安全隐患。

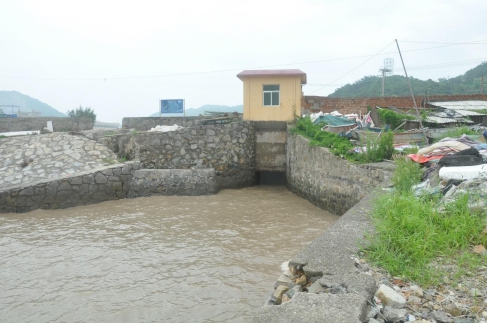

图1 礁门闸原状
需进行礁门闸改扩建设计，主要内容如下：
①确定工程等别及建筑物级别；
②水闸总体布置及尺寸拟定；
③完成水闸的水力计算；
④完成水闸荷载计算、水闸的渗流分析及水闸的稳定分析；
⑤完成水闸细部构造设计，绘制图纸，撰写报告及计算书。
（2）指导教师提供资料
①水文、气象、工程地质等资料；
②地形图和现场照片。
2.技术要求
（1）主要依据
①《水利水电工程初步设计报告编制规定》（SL619-2013）；
②《水利水电工程等级划分及洪水标准》（SL252-2017）；
③《海堤工程设计规范》（GB/T 51015-2014）；
④《玉环市礁门塘安全评价报告》（送审稿），2018年11月；
⑤《玉环市礁门塘安全评价工程地质勘察报告》，2019年9月；
⑥《水闸设计规范》（SL265-2016）；
⑦《水工混凝土结构设计规范》（SL191-2008）；
⑧《水工挡土墙设计规范》（SL379－2017）；
⑨《水利水电工程钢闸门设计规范》（SL74-2013）等。
（2）主要技术指标
①阅读的参考文献丰富，除全部阅读任务书中教师指定的参考文献外，还阅读了较多的自选文献与资料，文献综述格式规范，字数2000字以上；
②外文资料与选题密切相关，译文质量好，格式规范，字数2000字以上；
③毕业设计报告表述概念清楚、正确，逻辑性强，论述层次清晰，文字流畅，图表计算正确，文本格式规范；字数8000字以上，文字复制比≤25%；
④图纸绘制正确、规范；
⑤态度认真，每周撰写周记，每2周向指导教师汇报毕设进度情况。
3.工作要求
通过毕业设计（论文）的学习和练习，融会贯通所学专业理论知识，加深对所学理论的理解与应用。综合运用已学的基础理论知识和专业知识来解决工程设计问题的初步技能，锻炼综合分析问题解决问题的能力，提高计算、绘图和编写设计报告的能力。
培养良好的职业道德和心理素质，掌握职业岗位必备的专业知识和专业技能，通过该课题实践，提高独立思考、分析问题、解决问题的能力。
依据《（校）2020届本科毕业设计（论文）规范文档》等相关要求完成毕业设计。
|
