摘 要
本课题按摩靠背是采用机械方式模拟中医推拿按摩手法，作用于人的后背，达到增加血液循环，让肌肉得到松弛的目的。人体接受按摩以后，能使大小循环系统畅通，血流丰富，加速人体各器官组织的新陈代谢，消除疲劳，解除病痛，具有延年益寿之功效。随着按摩器行业的不断发展，人们对按摩器的要求也越来越高，种类也越来越多。但是缺少利用机械方式模拟中医推拿按压及振动手法的机构。因此设计一台新型按摩靠背具有非常重要的现实意义。
本次设计了解按摩器材的现状，分析总结现有按摩靠背的优缺点，设计一台新型按摩靠背，该按摩靠背可模拟中医推拿的按压及振动手法，通过永磁直流小电机驱动蜗杆传动及齿轮传动，轮齿之间相互啮合实现上下直线运动和旋转拍打按压运动，外接电池使按摩头具有振动功能。完成按摩靠背的参数计算及结构设计，合理的结构方案设计。结构参数设计。结构零件的工程图及装配体的工程图。
关键词：挤压式；按摩靠背；结构设计；零件加工
Abstract
This subject massages the back to use the mechanical way to simulate the traditional Chinese medicine massage technique，acts on the person's back，achieves the increase blood circulation，lets the muscle get the relaxation purpose. After massage，the human body can make the circulation system smooth，blood flow rich，accelerate the metabolism of various organs and tissues，eliminate fatigue，relieve the pain，and have the effect of prolonging the life span. With the development of masseuse industry，people's demands on massager are higher and higher，and there are more and more kinds of massager. However，the use of mechanical methods to simulate traditional Chinese massage pressure and vibration of the mechanism. Therefore，it is of great practical significance to design a new type of massage backrest.
This design understands the current situation of massage equipment，analyzes and summarizes the advantages and disadvantages of the existing massage backrest，and designs a new massage backrest，which can simulate the pressure and vibration of traditional Chinese medicine massage. The worm drive and gear drive are driven by permanent magnet DC small motor. The gear teeth engage each other to realize the up-and-down linear motion and the rotary beat and press motion. The external battery makes the massage head have the function of vibration. Complete parameter calculation and structural design of massage backrest，reasonable structural scheme design. Structural parameter design. Drawing of structural parts and drawings of assembly.
Key words: squeeze type；massage backrest；structure design；parts processing
目 录
1 绪 论 1
1.1 研究背景 1
1.2 国内外研究现状 1
1.3 按摩靠背的特点 2
1.3.1机械按摩的原理和特点 2
1.3.2按摩方式 4
1.3.3按摩模式及其组合 5
1.3.4按摩靠背按摩舒适性 5

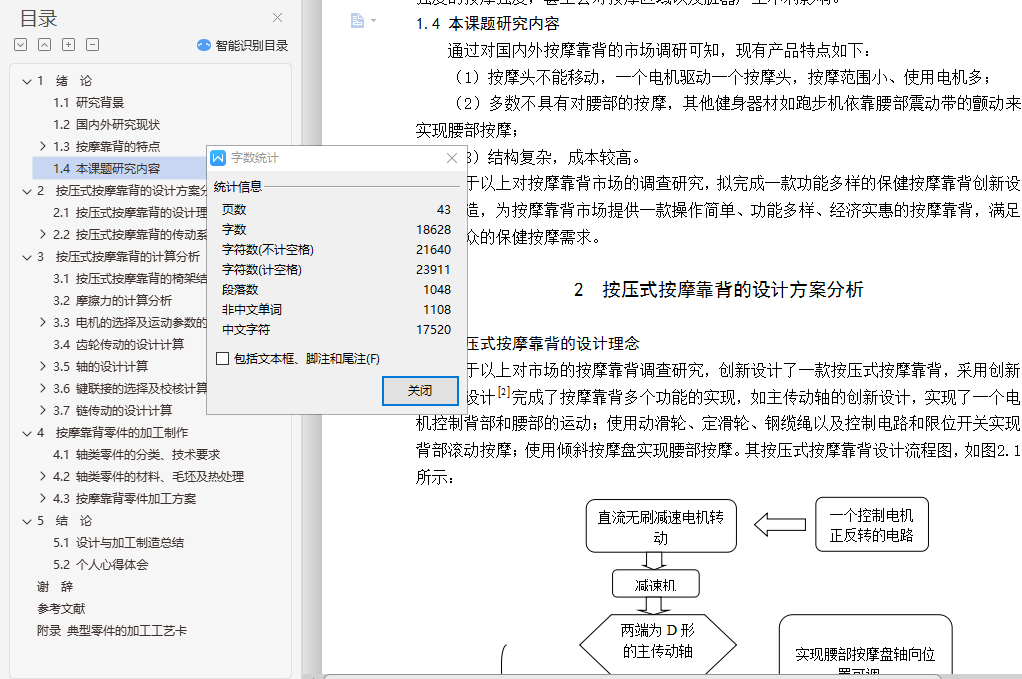

1.4 本课题研究内容 7
2 按压式按摩靠背的设计方案分析 7
2.1 按压式按摩靠背的设计理念 7
2.2 按压式按摩靠背的传动系统方案设计 8
2.2.1方案设计 8
2.2.2方案的确定 9
3 按压式按摩靠背的计算分析 10

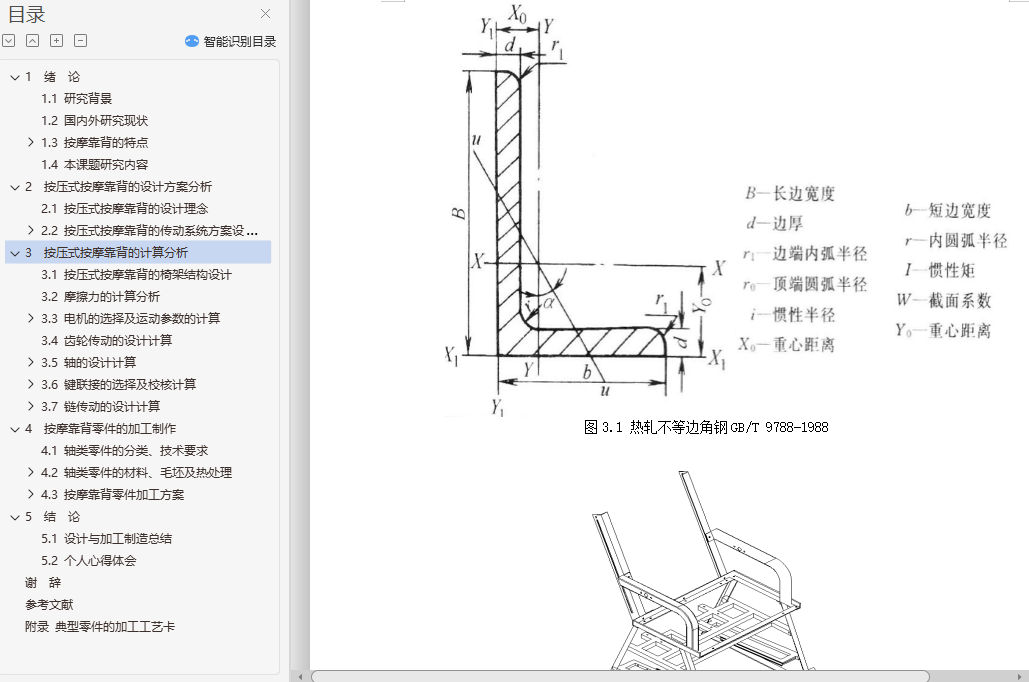

3.1 按压式按摩靠背的椅架结构设计 10
3.2 摩擦力的计算分析 11
3.3 电机的选择及运动参数的计算 12
3.3.1拟定工作方式 12
3.3.2电动机选择 12
3.3.3运动参数及动力参数计算 13
3.4 齿轮传动的设计计算 13
3.5 轴的设计计算 15
3.5.1轴的结构设计 15
3.5.2轴上零件轴向固定方法和特点 15
3.5.3轴的结构工艺性 17
3.5.4小齿轮轴的设计 18
3.5.5大齿轮轴的设计 21
3.6 键联接的选择及校核计算 21
3.6.1小齿轮键 21
3.6.2大齿轮键 22
3.7 链传动的设计计算 22
3.7.1链传动的失效形式 22
3.7.2设计计算步骤 23
3.7.3大链轮轴的结构设计 28
4 按摩靠背零件的加工制作 30
4.1 轴类零件的分类、技术要求 30
4.2 轴类零件的材料、毛坯及热处理 30
4.2.1轴类零件的材料 30
4.2.2轴类零件的热处理 30

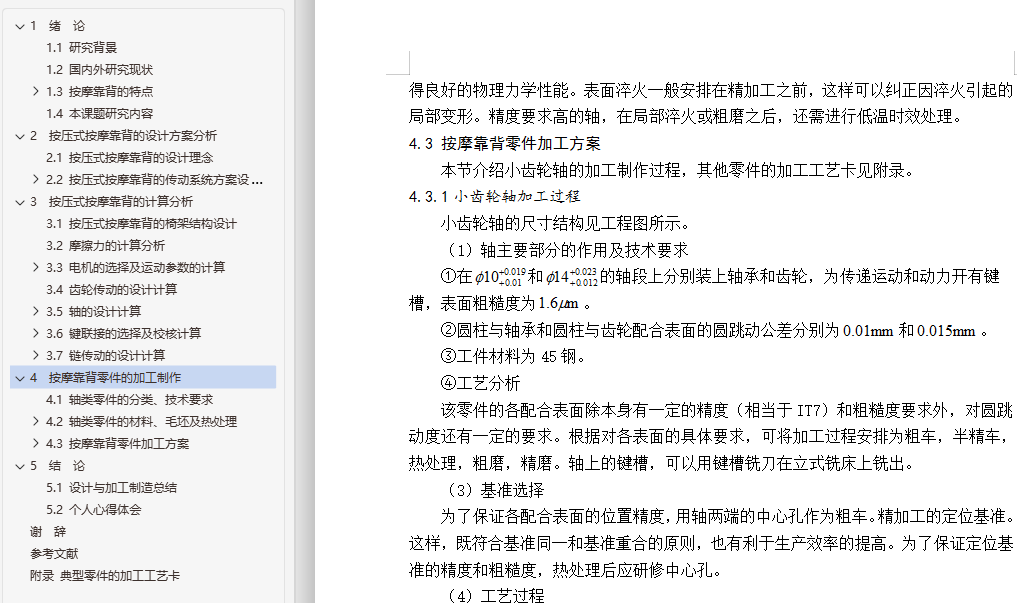

4.3 按摩靠背零件加工方案 31
4.3.1小齿轮轴加工过程 31
5 结 论 33
5.1 设计与加工制造总结 33
5.2 个人心得体会 33
谢 辞 34
参考文献 35

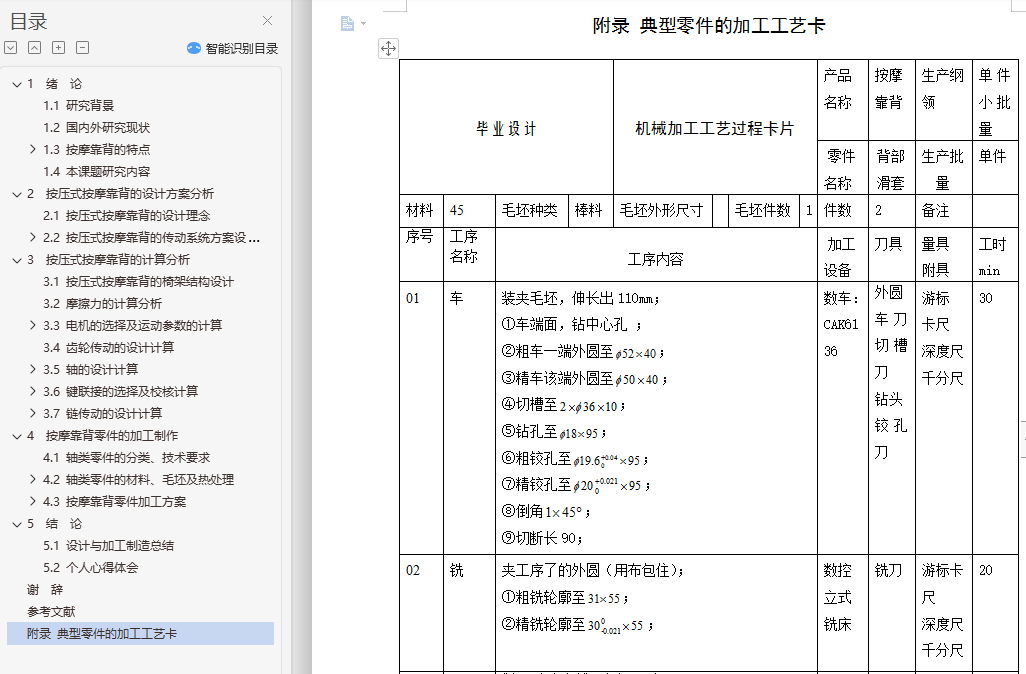

附录 典型零件的加工工艺卡 36
