1  调节盘零件分析

1.1  调节盘结构特点

调节盘属于盘盖类零件，主要是用于轴向定位及速度调节，零件图见图 1-1，由两个大小不一的同轴圆柱体组成，总长64mm。左右端面精度要求为3.2。在Φ150的圆上有一个精度要求3.2的Φ10通孔，两个精度要求6.3的R7半圆键槽。Φ100的外圆面为主要配合面，公差配合为IT6，且精度要求1.6。Φ60内孔公差等级为IT7，表面粗糙度要求为1.6。Φ74沉孔表面粗糙度要求为3.2。这些都属于主要加工表面，其余属于次要加工表面。

图1-1  调节盘零件图

1.2  零件图三维建模

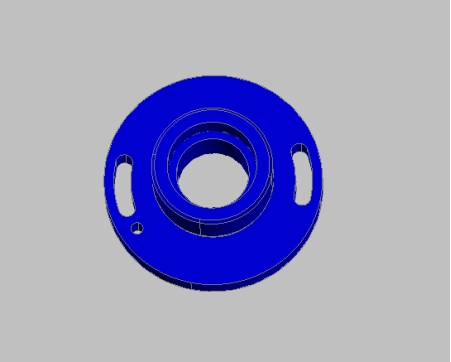

为了更直观的表现零件的具体细节且在零件完成后检验是否符合尺寸，零件图三维建模见图1-2。

图1-2  零件图三维建模
