1 花键轴零件分析
1.1 花键轴结构特点
花键轴属于回转体零件，主要是用来传递运动和扭矩的，零件图见图 1-1，由圆柱面，轴肩和螺纹孔等组成，全轴总长224mm。轴肩一般用来确定安装在轴上的零件的轴向位置，内螺纹用于连接，直径φ40js6, φ55db和φ45js6外圆面表面以及螺纹孔加工精度要求较高，其值为Ra1.6，这些都属于主要加工表面，其余属于次要加工表面。

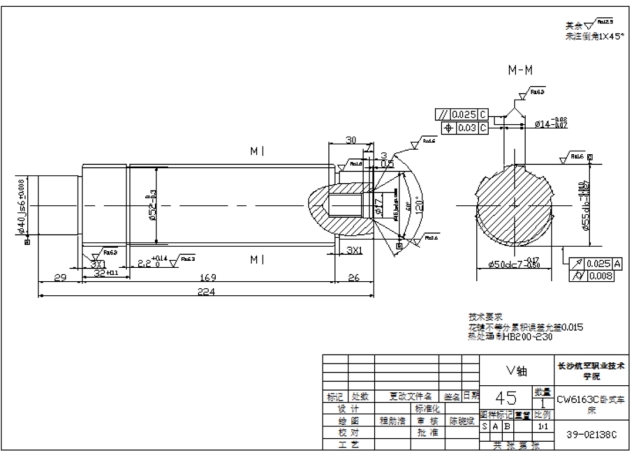

图1-1 花键轴零件图
1.2 传动轴的工艺分析

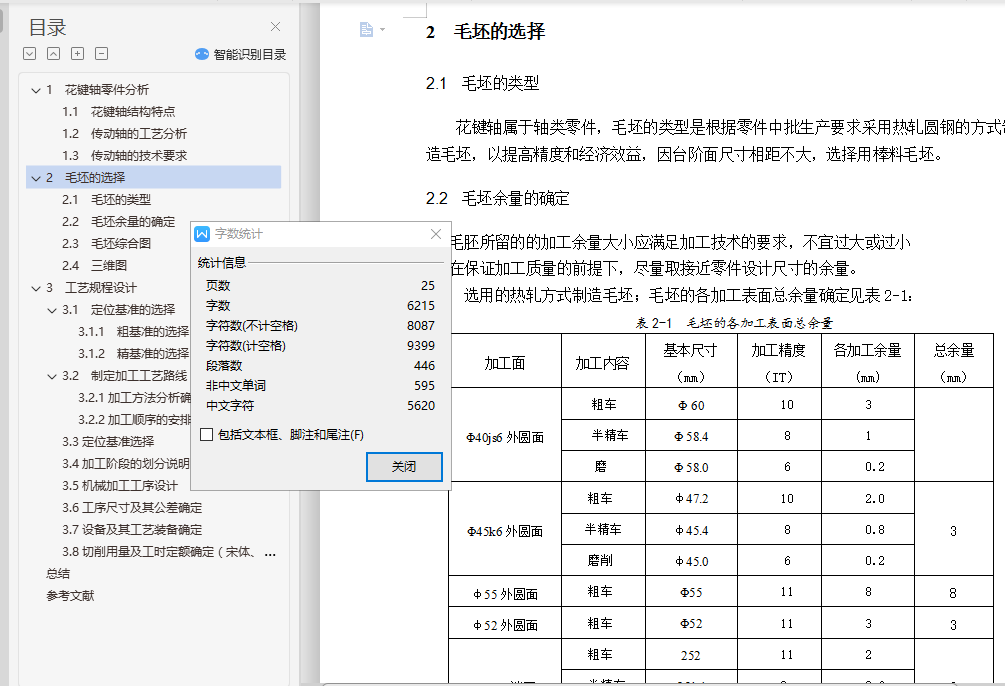

该零件的材料为45号钢，具有良好的可锻性；从零件形状结构分析,该轴是一个阶梯轴，各阶梯轴之间的直径差较小，选择毛坯时为棒料；轴外圆表面粗糙度及螺纹孔的位置都有一定的精度要求；为了改善切削性能，还需要进行调质处理，以便于制定合理的工艺路线加工后能否满足零件在使用过程中的力学性能等技术要求。
该零件为中批生产的小零件，分析零件图可知：
（1）传动轴两端面和各阶梯轴端面均要求切削加工，φ40js6, φ55db和φ45js6外圆面表面以及螺纹孔精度要求较高，其值为Ra1.6，这些都属于主要加工表面，因此需要粗、精加工。其余属于次要加工表面，粗加工即可达到要求。

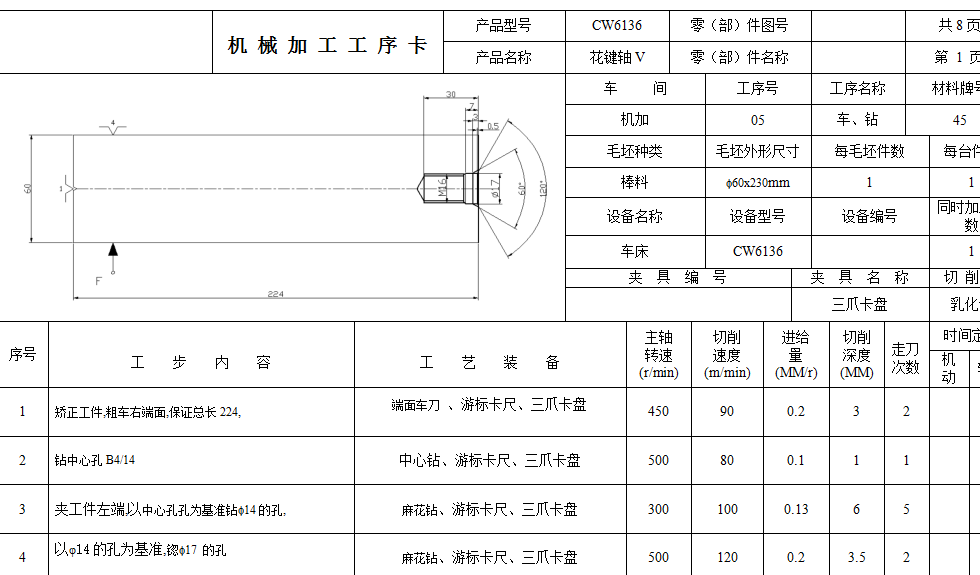

（2）加工零件时要遵循基准先行、先面后孔的原则；为了加工阶梯轴，需在加工前先加工出中心孔，用于其他表面的定位基准。使用标准化数值以便于选用标准化的刀具和量具，便于加工和提高精度等。
（3）加工螺纹时,要确定螺纹孔的位置和尺寸深度,确保螺纹孔的尺寸精度要求。

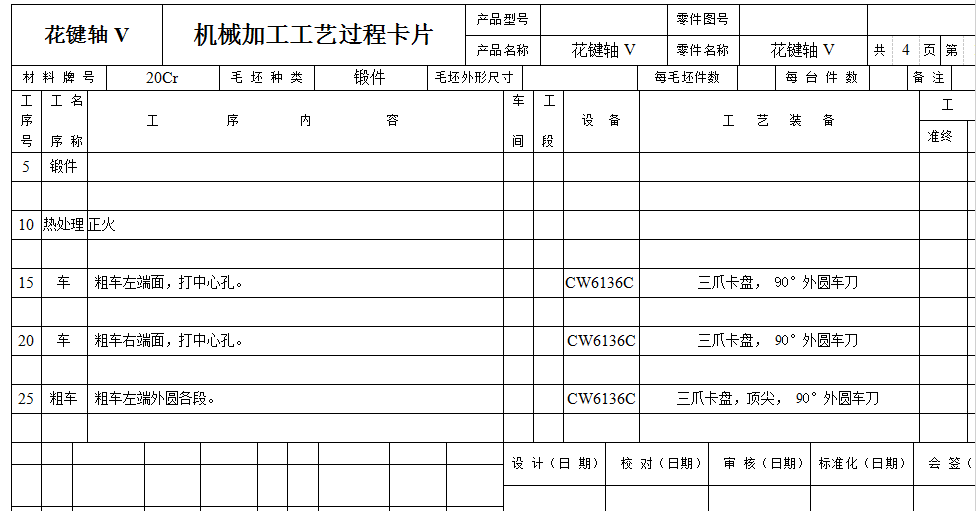

零件工艺分析的目的：确定最简单可行的加工方式，安排最合理的加工步骤，高质高效的将工件加工出来。
