2018届土木工程毕业设计任务书
某税务办公楼设计
一、设计项目
某市地方税务局综合办公楼。
二、建设地点
XX市市中心，拟建基地总平面如附图所示。（三选一）
三、建筑规模与结构型式
总建筑面积：4500m2。（±10%）
层数：5～6层，无地下室。
层高：自定。
设计使用年限：50年。
建筑结构安全等级：二级。
结构体系：现浇钢筋混凝土框架结构。
四、设计内容及要求
1．建筑设计部分
1）建筑设计要求达到施工图深度要求，办公楼组成及相应面积要求如下表所示。
表1建筑面积分配指标表
|
序号
|
房间名称
|
数量
|
建筑面积
|
|
1
|
报税大厅
|
1
|
150~200m2
|
|
2
|
车库
|
至少60
|
自定
|
|
3
|
多功能厅
|
1
|
240~300
|
|
4
|
办公室
|
60
|
~18，~24，~30
~4：2：1
|
|
5
|
大会议室
|
2
|
120~200
|
|
6
|
小会议室
|
每层1个
|
35~40
|
|
7
|
门厅
|
1
|
自定
|
|
8
|
门卫值班室
|
1
|
10~20
|
|
9
|
收发室
|
1
|
15~30
|
|
10
|
司机室
|
1
|
15~30
|
|
11
|
配电房
|
1
|
15~30
|
|
12
|
档案室
|
2
|
20~30
|
|
13
|
阅览室
|
1
|
36~48
|
|
14
|
发票库房
|
2
|
~40
|
|
15
|
茶水间
|
每层均设
|
自定
|
|
16
|
卫生间
|
每层均设
|
自定
|
|
17
|
楼梯走道
|
自定
|
自定
|
|
18
|
其他
|
自定
|
自定
|
2）建筑施工图的内容为：
（1）总平面图（1∶500），各层平面图（1∶100），屋顶平面图（1∶100～1∶200）；
（2）主要立面图2-3个（1∶100）；
（3）剖面图1-2个（1∶100），从楼梯间剖过；
（4）主要节点详图2-3个（1∶20～50）；
（5）门窗表及建筑设计说明。
以上图纸，均用1号图纸绘制，数量不少于4张，提供设计说明书一份。
2．结构设计部分
1）结构选型和结构布置
结构形式采用钢筋混凝土框架结构。根据建筑设计和结构承重及抗震方面的要求、场地地质条件、现场材料供应和施工技术条件等，合理进行结构布置，确定整体方案，统一构件编号及各构件的定位尺寸，绘制出结构平面布置图。
2）结构计算
选取一榀有代表性的框架及柱下基础进行设计计算。内容为确定框架计算简图、进行荷载计算、进行内力分析和组合、截面配筋计算和构造处理，每位同学须独立完成。
3）绘制结构施工图
完成1号图4张以上，图纸主要内容包括：
各层结构平面布置图；所计算框架的配筋图；基础平面布置图和框架柱基础配筋图；楼梯、现浇板配筋图。
4）结构设计计算书
说明结构选型和结构布置的理由及设计依据。列出结构设计计算的各步骤和主要计算过程以及全部计算结构。计算书中应附有必要的图表。
五、设计原始资料
1.建筑场地见基地地形图，不考虑该场地周围建筑物和道路的影响。
2.气象条件
（1）温度：夏季极端最高39.20C,冬季极端最低-20C。
（2）相对湿度：最热月平均78%。
（3）主导风向：全年为西北风，夏季为东南风，基本风压w0=0.35KN/m2。
（4）风雪条件：年降雨量1876mm,日最大降水强度361mm/日，暴雨降水强度3.31s/100m2,无积雪。
3.抗震设防烈度：本地区地震抗震设防烈度为7度，设计地震分组为第一组，设计基本地震加速度值为0.10g, 阻尼比为0.05。
4.工程地质条件：
根据勘察报告，建筑场地土类别为Ⅱ类，场地土自上而下分布为：①人工填土厚度0.7～1.4米、②中砂2.2～3.7米、③粘土质粉砂3.1～5.8米、④粘土、⑤粉砂、⑥中砂、⑦细砂、⑧粉质粘土。本工程的持力层为②层中砂层，②层地基承载力特征值为180kPa，压缩模量为Es=6.0MPa；③层地基承载力特征值为170kPa，压缩模量为Es=5.0MPa。
场地土对混凝土结构没有腐蚀性。
六、进度计划
毕业设计从第十六周开始，历时12周（第七学期17-20，第八学期1-8周），具体进度要求如下表。
|
设计阶段
|
时间
|
设计成果与检查时间
|
备注
|
|
建筑设计
|
方案设计
|
1周
|
确定方案，
|
|
|
施工图设计
|
3周
|
整套建施图，
|
纸质图纸
|
|
结构设计
|
结构计算
|
3.5周
|
第6周星期四
|
|
|
结施图设计
|
2.5周
|
完成整套结施图，第15周星期一
|
|
|
打印图纸、整理装订各个文件，设计成果，准备答辩
|
0.5周
|
|
|
|
答辩
|
0.5周
|
|
|
|
提交设计成果
|
0.5周
|
|
|
|
成绩评定
|
0.5周
|
|
|
|
合 计
|
12周
|
|
|
七、各阶段的图纸要求
|
步骤
|
内容
|
要求
|
时间安排
|
|
建筑方案设计
|
各层平面设计、剖面图、主立面图
|
1:100，A1，CAD图
|
|
|
建筑施工图设计
|
1.各层平面图绘制（双线）
|
1:100/1:150，A1， CAD图
|
|
|
2.（至少两个）立面图绘制
|
1:100/1:150，A1，CAD图
|
|
|
3.（至少一个）剖面图绘制
|
1:100/1:150，A1，CAD图
|
|
|
4.一个楼梯详图
|
1:50，A2/A3，CAD图
|
|
|
5.数个细部详图
|
1:20/1:15，A2/A3，CAD图
|
|
|
6.总平图、施工说明、门窗表
|
1:1000/1:500，A2，CAD图
|
|
|
结构计算
|
1.结构（梁柱）布置图
|
1:100/1:150，A1，CAD图
|
|
|
2.屋面板配筋计算
|
|
|
|
3.标准层楼板配筋计算
|
|
|
|
4.一道次梁配筋计算
|
|
|
|
5.一榀框架配筋计算
|
手写结构计算书一份
|
|
|
6.一个柱下独立基础配筋计算
|
|
|
|
7.一部楼梯配筋计算
|
|
|
|
8.修改，抄正
|
|
|
|
结构施工图
|
1.结构设计说明
|
|
|
|
2.屋面板配筋图
|
1:100/1:150，A1， CAD图
|
|
|
3.标准层楼板配筋图
|
1:100/1:150，A1，CAD图
|
|
|
4.一道次梁配筋图
|
1:25/1:20，A2/A3，CAD图
|
|
|
5.一榀框架配筋图
|
1:50， A1，手绘
|
|
|
6.基础布置图
|
1:100/1:150，A1，CAD图
|
|
|
7.一个柱下独立基础配筋图
|
1:100/1:150，A1， CAD图
|
|
|
8.一部楼梯配筋图
|
1:25/1:20，A2/A3，CAD图
|
|
八、参考资料
建筑设计规范
1．民用建筑设计通则 GB50352-2005
2．建筑设计防火规范 GB50016-2014
3．办公建筑设计规范JGJ67－2006
4．房屋建筑制图统一标准 GB50001-2010
5．建筑制图标准 GB/T 50104-2010
6．建筑模数协调统一标准GBJ2-86
7. 建筑楼梯模数协调标准 GBJ 101-87
8. 其他相关规范
结构设计规范
1．建筑结构荷载规范（GB 50009-2012）
2．混凝土结构设计规范（GB 50010-2010）
3．建筑工程抗震设防分类标准（GB50223-2008）
4．建筑抗震设计规范（GB 50011-2010）
5．建筑地基基础设计规范（GB 50007-2011）
6．建筑结构制图标准（GBT 50105 2010）
7．混凝土结构施工图：平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）（16G101-1）
8．混凝土结构施工图：平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）（16G101-2）
9．混凝土结构施工图：平面整体表示方法制图规则和构造详图（独立基础、条形基础）（16G101-3）
10.其他相关规范
附：
1.图签格式
图签统一采用如下格式：
|
工程名称
|
图纸名称
|
指导教师
|
|
|
评阅教师
|
|
|
专业
|
|
班级
|
|
图纸编号
|
|
|
姓名
|
|
学号
|
|
日期
|
|

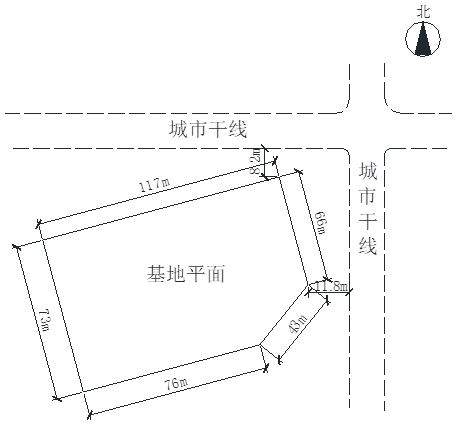

2.基地地形图
