论文（设计）题目

激光切割机结构设计

文献综述：

1. 课题目的、意义

激光切割的适用对象主要是难切割材料，如高强度、高韧性材料以及精密细小和形状复杂的零件，因而数控激光切割在我国制造业中正发挥出巨大的优越性。

本文设计了一台单片机控制的数控激光切割机床，主要完成了：机床整体结构设计，Z轴、XY轴的结构设计计算、滚珠丝杠、直线滚动导轨的选择及其强度分析；以步进电机为进给驱动的驱动系统及其传动机构的分析设计计算；以89C51为主控芯片的数控系统硬件电路设计、系统初始化设计及系统软件方案设计和步进电机的控制程序设计。

激光切割机是光、机、电一体化高度集成设备，科技含量高，与传统机加工相比，激光切割机的加工精度更高、柔性化好，有利于提高材料的利用率，降低产品成本，减轻工人负担，对制造业来说，可以说是一场技术革命。

激光切割的适用对象主要是难切割材料，如高强度、高韧性、高硬度、高脆性、磁性材料，以及精密细小和形状复杂的零件。激光切割技术、激光切割机床正在各行各业中得到广泛的应用。因此研究和设计数控激光切割有很强的现实意义。微机控制技术正在发挥出巨大的优越性。

2. 相关研究动态，国内外现状：

激光被誉为二十世纪最重大的科学发现之一，它刚一问世就引起了材料科学家的高度重视。1971年11月，美国通用汽车公司率先使用一台250W CO2激光器进行利用激光辐射提高材料耐磨性能的试验研究，并于1974年成功地完成了汽车转向器壳内表面（可锻铸铁材质）激光淬火工艺研究，淬硬部位的耐磨性能比未处理之前提高了10倍。这是激光表面改性技术的首次工业应用。多年以来，世界各国投入了大量资金和人力进行激光器、激光加工设备和激光加工对材料学的研究，促使激光加工得到了飞速发展，并获得了巨大的经济效益和社会效益。如今在中国，激光技术已在工业、农业、医学、军工以及人们的现代生活中得到广泛的应用，并且正逐步实现激光技术产业化，国家也将其列为“九五”攻关重点项目之一。“十五”的主要工作是促进激光加工产业的发展，保持激光器年产值20％的平均增长率，实现年产值200亿元以上；在工业生产应用中普及和推广加工技术，重点完成电子、汽车、钢铁、石油、造船、航空等传统工业应用激光技术进行改造的示范工程；为信息、材料、生物、能源、空间、海洋等六大高科技领域提供崭新的激光设备和仪器。

数控化和综合化把激光器与计算机数控技术、先进的光学系统以及高精度和自动化的工件定位相结合，形成研制和生产加工中心，已成为激光加工发展的一个重要趋势。

方案论证：

1.3设计任务

本次设计任务是设计一台单片机（89C51主控芯片）控制激光切割机床，主要设计对象是XY工作台部件及89C51单片机控制原理图。而对激光切割机其他部件如冷水机、激光器等不作为设计内容要求，只作一般了解。单片机对XY工作台的纵、横向进给脉冲当量0.001mm/ pluse。工作台部件主要构件为滚珠丝杠副、滚动直线导轨副、步进电机、工作台等。设计时应兼顾两方向的安装尺寸和装配工艺。

1.4总体设计方案分析

参考数控激光切割机的有关技术资料，确定总体方案如下：

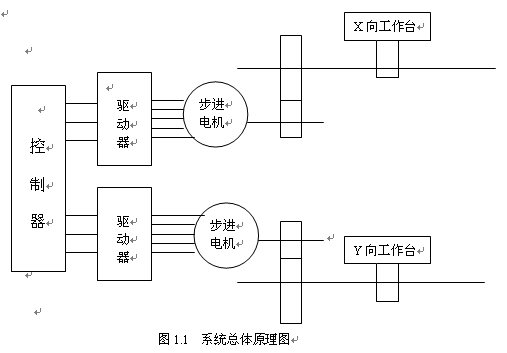

采用89C51主控芯片对数据进行计算处理，由I/O接口输出控制信号给驱动器，来驱动步进电机，经齿轮机构减速后，带动滚珠丝杠转动，实现进给。其原理示意图1.1。

微机控制线路图参考MCS－51系列单片机控制XY工作台线路图。

步进电机参照RORZE株式会社的产品样本选取，以保证质量和运行精度,同时驱动器也选用RORZE的配套驱动器产品。

滚珠丝杠的生产厂家很多，本设计参照了汉江机床厂、南京工艺装备制造厂的样本资料，力求从技术性能、价格状况、通用互换性等各方面因素考虑，最后选用南京工艺装备厂的FFZD系列滚珠丝杠，即内循环垫片预紧螺母式滚珠丝杠副。

本设计弃用Z80，而选用单片机。单片机体积小、抗干扰能力强，对环境要求不高，可靠性高，灵活性好，性价比大大超过了Z80。比较后选用89C51为主芯片。在使用过程中89C51虽有4K的FLASH（E2PROM），但考虑实际情况需配备EPROM和RAM，并要求时序配备。选晶体频率为6MHz，89C51读取时间约为3t，则t＝480ns ,常用EPROM读取时间约为200~450ns。89C51的读取时间应大于ROM要求的读取时间。89C51的读写时间约为4T，则TR＝660ns，TW=800ns，常用RAM读写时间为200ns左右，均满足要求。根据需要，扩展I/O接口8155，因显示数据主要为数字及部分功能字，为简化电路采用LED显示器。键盘采用非编码式矩阵电路。为防止强电干扰，采用光电隔离电路。

进程计划：

1.   查阅、搜索相关资料和专业英语翻译；

2.   毕业实习与调研及开题报告阶段；

3.   毕业设计主要工作阶段，完成各种运动和动力设计计算、校核及所有图纸；

4.   完成说明书的编写和收尾工作。
