攀枝花学院 土木工程学院
毕业设计任务书
适用专业：建筑工程技术(专科) 年 级：
指导教师：xxx 编制日期：
一、毕业设计目的
使毕业学生通过系统的项目设计工作，巩固本学科理论知识，培养学生综合运用知识解决实际工程问题的能力，使学生通过系统化的训练，成为合格的应用型土木工程人才。
二、设计任务
设计项目：攀枝花某砖混住宅B幢
三、设计资料
1.1建筑位置：攀枝花市东区。
1.2建筑、结构要求
拟建建筑为永久性建筑，根据规划部门批准的规划报告，该住宅楼占地面积520 m2，建筑层数为5层，总建筑面积在2600m2左右，两个单元，一梯两户，不设电梯, 户型为三室两厅或两室两厅，砖混结构形式。
1.3建筑功能要求
根据家庭生活各项要求的活动特征来确定住宅的功能。休息和学习，需要分隔、安静、隐蔽；团聚和会客，需要集中、活跃、开放；炊事和洗浴，需要分散、活跃、隐蔽。
按照家庭生活活动特征对住宅进行分区，三个领域：家庭共同生活领域——起居室、餐室、儿童游戏室等；私人生活领域——卧室及卧室专用卫生问；过渡领域——工作室、书房、贮藏室、客用厕所等。
住宅房间按功能分为三部分：居住部分——卧室、起居室、书房、儿童室、工人房等；辅助部分——厨房、餐厅、卫生间、储藏室等；交通联系部分——过厅、过道、户内小楼梯等。
在进行住宅设计时．要从保证各个领域的完整性来进行合理的户内功能和空间布局．利用各领域间的分隔和过渡来形成有效的转换点来分隔视线和声音等方面的影响，注意动静、干湿、开放与私密分区。
厨房燃料为管道煤气，住宅标准符合建设部小康住宅标准的要求。
1. 4建筑红线见所附总图。
2、结构部分
2.1自然条件
雪荷载：基本雪压（查相关规范）
风荷载：基本风压（查相关规范）
2.2地质资料见所附地勘报告。
2.3设防烈度为7度，第二组
2.4结构形式为砖混结构，屋盖和楼盖采用现浇钢筋混凝土。
3、施工部分
3.1施工条件
由二级施工企业承担施工任务，技术力量、机械吊装设备都能满足要求。
3.2开竣工日期
自本年3月开工，总工期根据按定额工期的0.8倍考虑，雨季施工为7月1日至8月31日，无冬季施工。
四、 设计要求
1、建筑设计
1.1建筑设计构想与说明
理解所给的条件，给出设计思路，用计算机打印建筑设计构想与说明。其内容包括：①总平面安排(道路、绿化等的位置等)；②建筑等级、式样，功能分区，采光、通风、交通考虑，消防与疏散，结构形式，交通系统等的考虑与安排。
1.2设计图纸
按“建施1”、“建施2”……排序。设计的建筑施工图有：
总平面图：1：500；
建筑平面图(包括首层、标准层、顶层)：1：100；
顶层排水平面图：1：200；
立面图(包括正立面、背立面、左右立面)：1：100；
剖面图：该图必须过门窗或较复杂部位进行剖切，1：100或1：50；
楼梯间详图：1：50或1：20；
1.3要求
手工绘制图纸的图位安排、图纸内容以及图纸编号的顺序事先应统筹规划，然后下笔作铅笔设计图，并把一切问题消灭在铅笔设计图上；按规定时间请指导教师审查后方可描图。标题栏按附图统一式样填写内容。
2、结构设计
2.1结构计算书(一份)
2.2计算设计包括：选板或板的计算，抗震设计，墙、梁、柱、楼梯、基础设计。
2.3设计图纸
基础平面布置及配筋图1：100（或1：150）及1：20；
各层楼（屋）盖板配筋图 1：100或1：150
各层梁配筋图 1：100或1：150
楼梯配筋图
设计说明
3、施工组织设计
应包括下列内容：
3.1工程概况；
3.2主要项目施工方法和施工方案；
3.3施工进度计划表；
3.4施工平面布置图；
3.5质量、安全、文明施工措施。
五、设计时间
共10周，其中：建筑设计3周，结构设计4周，施工组织设计2周，机动检查时间一周。
六、设计任务书和图纸装袋上交
设计完毕，将设计说明书、计算书、图纸交指导教师签字后方可参加毕业答辩，答辩合格后装入档案袋上土木工程学院办公室。
设计图纸均用A2图纸，全部采用计算机绘图。
档案袋封面书写内容：
学校全称、毕业设计题目、结构形式、班级、姓名、完成时间，目录，按建筑设计、结构设计、施工设计三部分将说明书、计算书、施工图一一写明。字体用仿宋字，清楚、整齐、美观、无涂改。

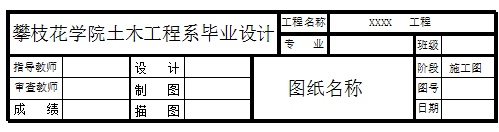

附图 标题栏
