目录
一、作品（产品）简介 2
二、作品（产品）内容 3
.1、 泵头部分(见图1) 3
2托架部分 4
三、装配与拆卸 6
1、托架部分（见图2）： 7
2、泵头部分（见图1） 7
图3：用叶轮拆装工具拆装叶轮 8
四、运输 8
图 4 8
五、安装 8
1） 参照厂家提供的基础负荷图及安装图进行基础施工 9
2） 选择合适垫铁以备调整之用 9
3） 底座必须按照0.1mm/500mm的标准找平 9
5） 安装冲洗管路与集液管路 10
6） 泵进口应安装一拆卸短管，具体尺寸参见泵外形尺寸图 10
7） 进出管路加支撑，禁止以泵来支撑管路重量 10
六、泵的起动与停车 10
泵的旋转方向从驱动端看为顺时针旋转。禁止反向运行！ 10
1．起动前准备工作 10
1） 检查泵地脚螺栓，托架的调整螺栓和压紧螺栓上的螺母是否拧紧； 10
2） 检查轴承温控装置是否正常 10
3） 检查电机绝缘电阻 10
4） 检查轴承油室油位，油位应与油标的中心平齐或加到油尺杆斜面处 10
5） 检查机械密封限位板是否旋开 10
6） 脱开联轴器，检查电机转向，联接好联轴器 10
7） 按泵的旋转方向盘动转子，不应有磨擦，否则调整叶轮间隙 10
1)打开机械密封冷却水阀门 10
2)打开泵的进口阀 10
3)打开泵的出口管路空气阀 11
4)当泵充满浆液时，关闭空气阀 11
5)开泵 11
6)逐渐打开出口阀（>1分钟） 11
1） 关闭泵的出口阀（超过1分钟） 11
2） 停泵 11
3） 打开冲洗阀 11
4） 关闭进口阀 11
5） 在关闭进口阀后1分钟内打开排放阀 11
6） 同时打开空气阀 11
7） 冲洗10分钟后或只有清水流出时，关闭排放阀 11
8） 如停泵超过24小时，则打开冲洗阀，并将泵充满清水 11
9）关闭冲洗阀与空气阀 11
1） 逐渐关闭进口阀，延时超过1分钟 11
2） 关闭出口阀 11
3） 打开排放阀 11
4） 同时打开空气阀 11
5） 打开冲洗阀 11
6） 冲洗及排放10分钟后或只有清水流出时，关闭排放阀 12
7） 如停泵超过24小时，则打开冲洗阀，并将泵充满清水 12
8） 关闭冲洗阀及空气阀 12
保持油位在油标的中心位置。 13
八、故障原因及消除方法： 14
九、运转管理 15
1、 做好运转日记工作 15
1） 泵种类（泵型号） 15
2） 检查日期（年、月、日） 15
3） 检查人 15
4） 运转开始时间 15
5） 运转停止时间 15
6） 吸入水位 15
7） 排出水位 15
8） 吸入压力 15
9） 排出压力 15
10) 轴承温度 16
10） 电流 16
11） 电压 16
12） 累计电力 16
13） 流量 16
14） 运转积累时间 16
15） 故障、零部件更换、润滑油更换 16
2、 备品备件的准备 16
备品备件表 17
一、作品（产品）简介
TLR型脱硫烃碱循环泵主要作为湿法FGD装置中吸收塔循环用泵，其特点是大流量、低扬程、高效率。并根据吸收塔循环工况选配合适材质，优化设计结构，使之能始终处于高效、经济的运行状态。
型号意义：例如
600 X - TL R
材料代号
脱硫
托架型式代号
泵出口直径（mm）
二、作品（产品）内容

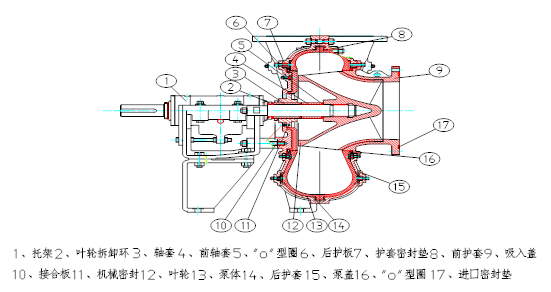

TLR型脱硫烃碱循环泵为单级单吸卧式离心泵型式，结构见图1：
图1、泵结构
