第一章 引言

1.1  课程设计的目的及意义

随着微电子技术的发展，可编程序控制器（简称PC或PLC）以微处理器为核心，适用于开关量、模拟量和数字量的控制，它已进入过程控制和位置控制等领域，成为一种多功能、高可靠性、应用场合最多的工业控制微型计算机。

我们这次机电传动控制课程设计的主要目的，是通过对某个简单的自动化生产设备、某条简单的自动化生产线、某些简单的工艺过程的调查研究，使我们大家明确生产工艺对电气控制提出的各项要求。根据这些要求，进行基本的原理设计、工艺设计和操作设计，使我们在课程设计的全过程中，进一步明确设计任务中的各项要求，建立课程设计工作的整体概念，从工程环境、实现手段和操作方式的各个环节入手来设计控制程系统，通过不断的调试和完善软硬件设计，最终能够满足这些要求。

这次课程设计不仅培养了我们的工程应用能力，独立完成工作的能力外，还培养了我们文献信息检索的能力和对所学知识的综合运用的能力，并为我们的毕业设计以及毕业后的工作能力打下良好的基础。

1.2 课题背景

在许多休闲广场、景区或游乐场所里,人们经常看到喷泉按一定的规律喷水,景色迷人;传统的喷泉控制采用单片机控制原理，通过可控硅作为功率开关元件，完成对潜水泵间歇工作的控制，可实现各种花样的喷水，但是这种控制系统在实践中存在以下缺点：由于可控硅承受过电压、过电流的能力差，因而不能长时间运行；需要配置较多的保护电路；程序的增减、修改和运行监视不灵活；抗干扰能力差；功率因数较低等。为有效解决上述问题，确保控制系统的正常运行，我们就可以采用PLC 控制。PLC具有体积小、功能强、可靠性高,且具有较大的灵活性和可扩展性的特点,通过改变喷泉的控制程序或改变方式选择开关,就可以改变花式喷泉的喷水规律,从而变换出各式花样,以适应不同季节、不同场合的喷水要求。

1.3 控制任务和要求

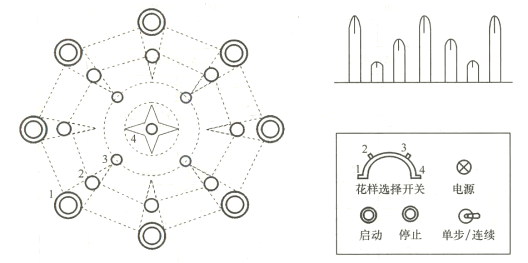

某广场的喷泉如图所示，4号为中间喷头，3号为内环状喷头，2号为1次外环状喷头，1号为外环装喷头。

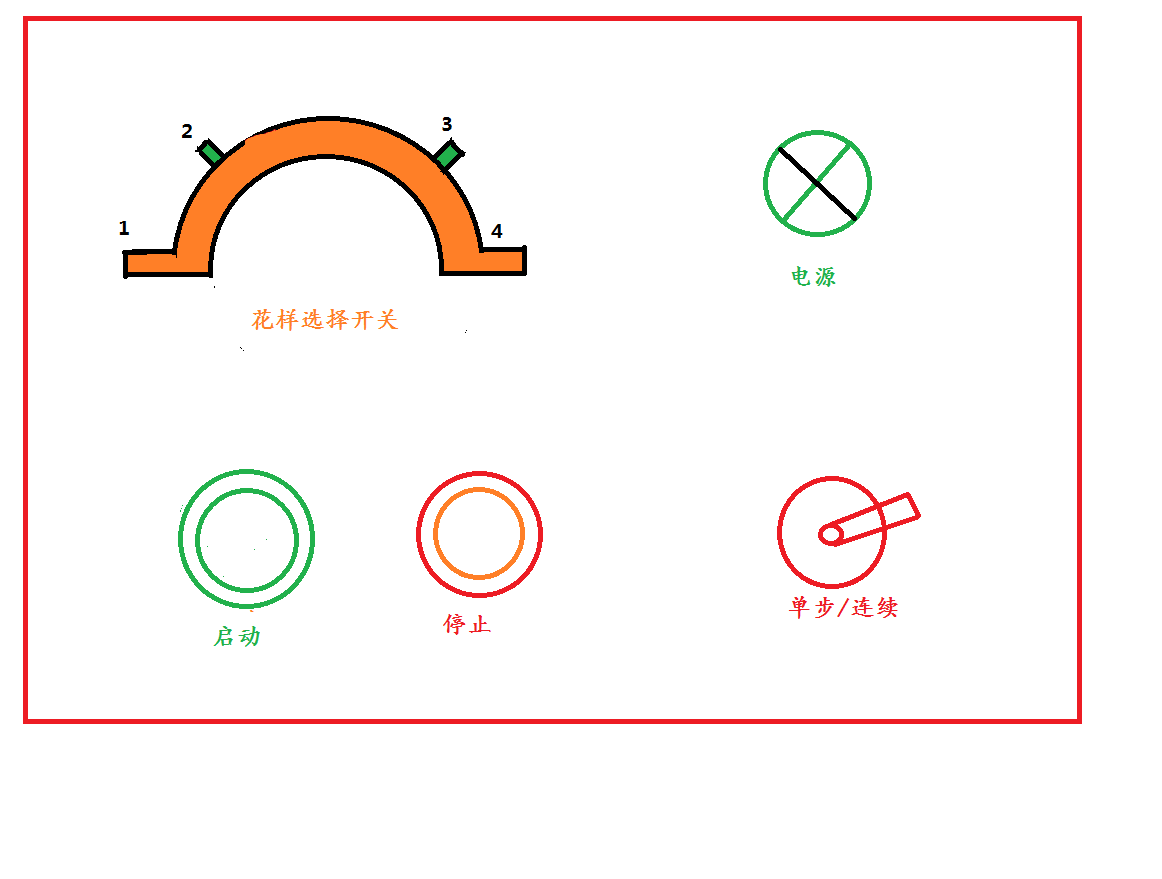

（1） 按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。

（2） 喷泉的工作方式由花样选择开关和单步、连续开关决定。

（3） 当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置得方式运行一个循环。

（4） 花样选择开关用于选择喷泉得喷水花样，现考虑4种喷水花样。

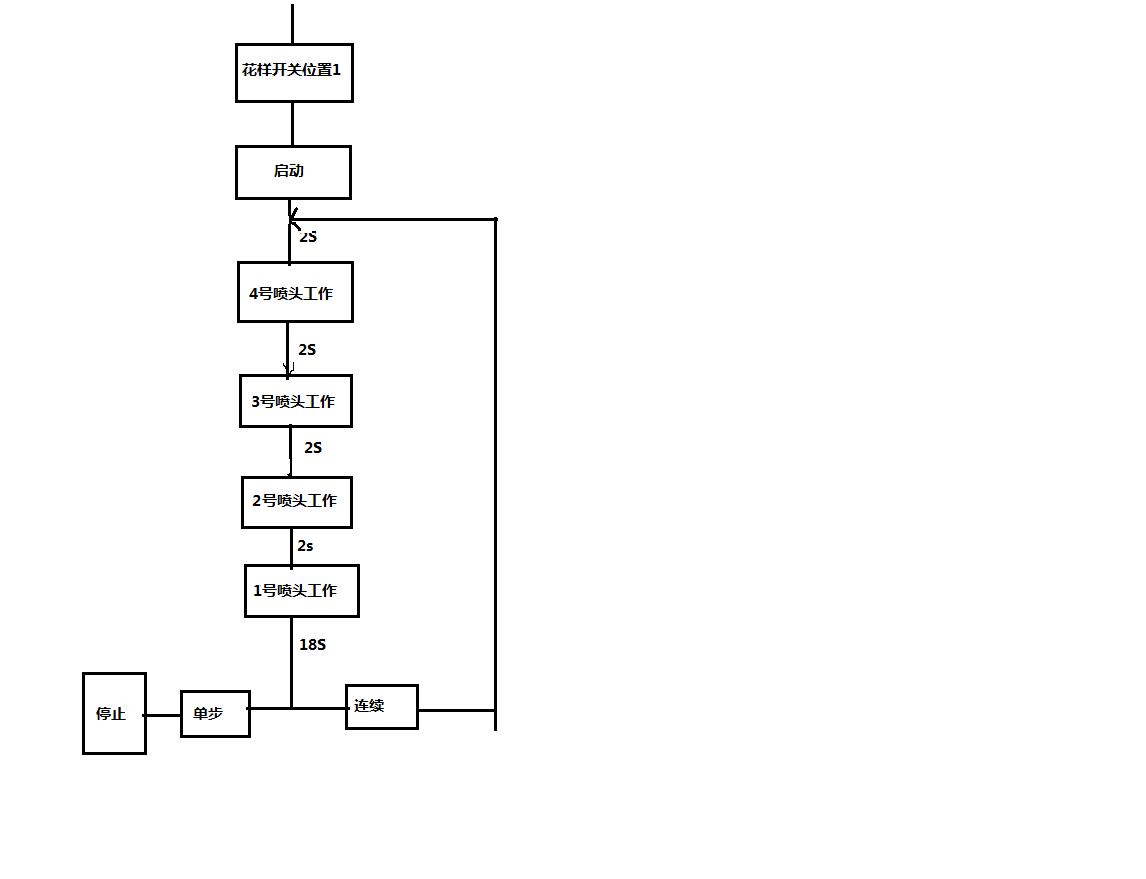

① 花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2s后，3号喷头喷水，再延迟2s后，2号喷头喷水，又延迟2s后，1号喷头喷水。18s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

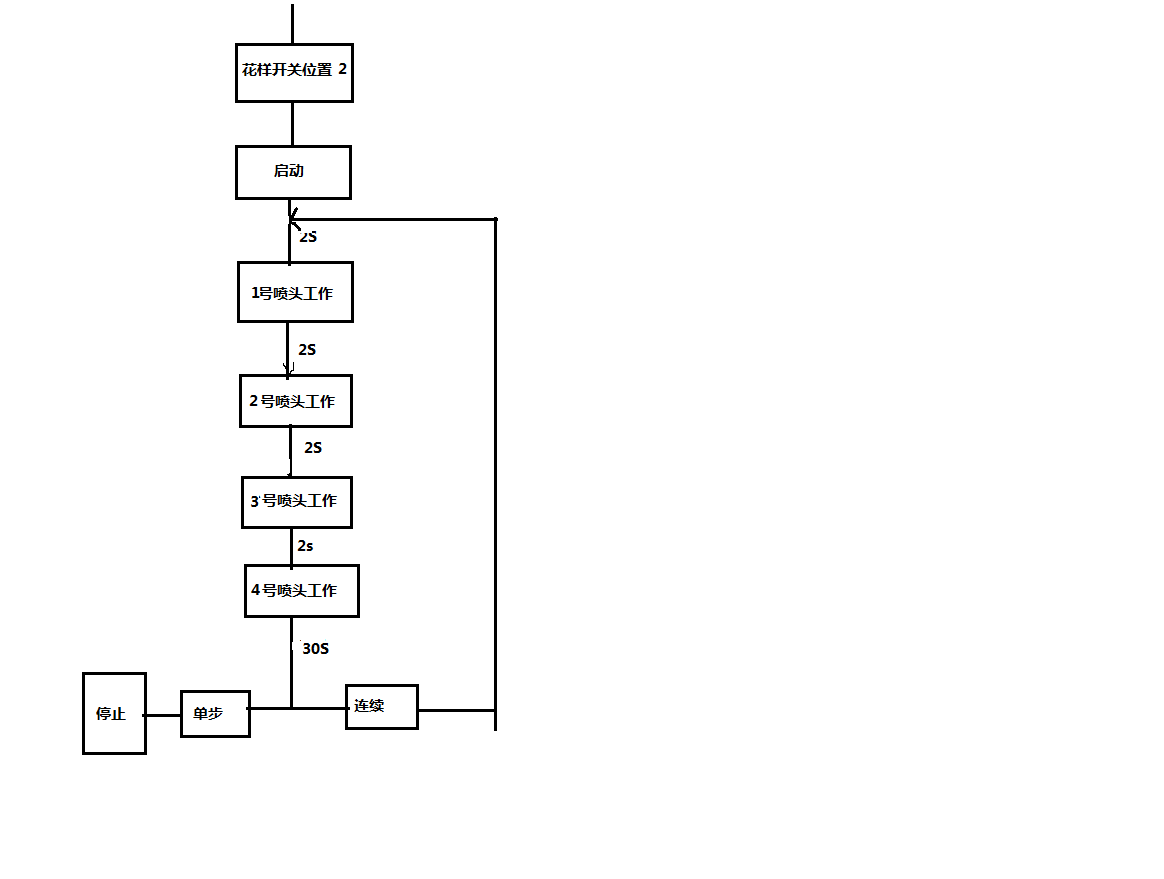

② 花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2s后，2号喷头喷水，再延迟2s后，3号喷头喷水，又延迟2s后，4号喷头喷水。30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

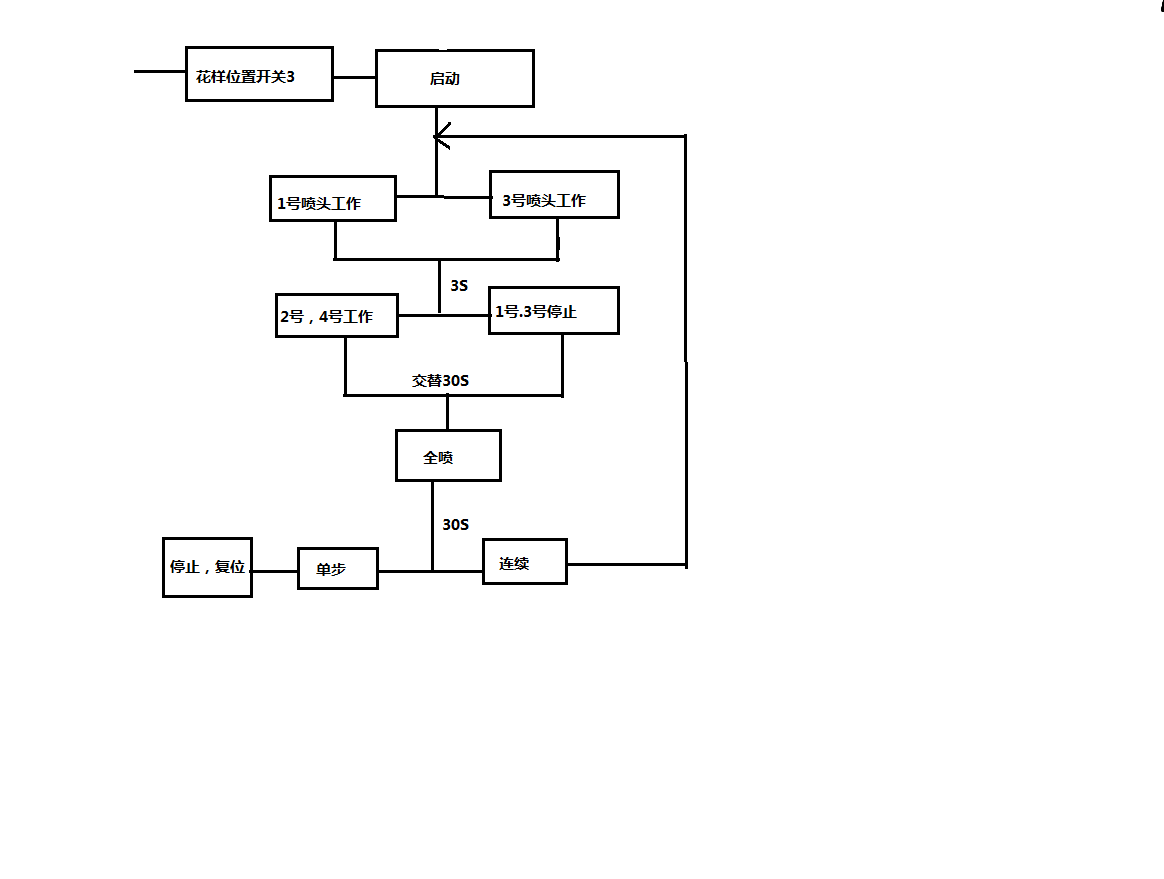

③ 花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延迟3s后，2号、4号喷头同时喷水，1号、3号喷头停止喷水。如此交替15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。

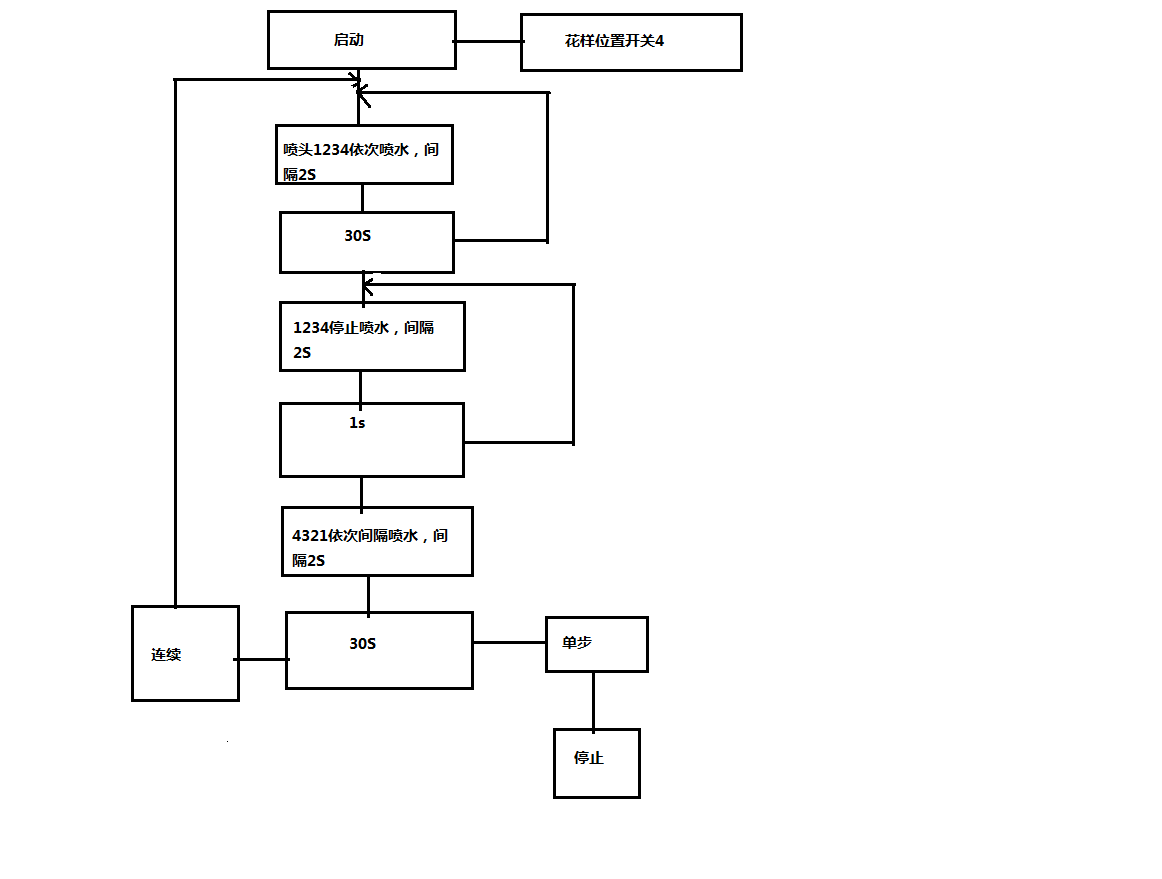

④ 花样选择开关在位置4时，按下启动按钮后，按照1-2-3-4的顺序，以此间隔2s喷水，然后一起喷水。30s后，按照1-2-3-4的顺序，分别延迟2s依次停止喷水。再经1s延迟时，按照4-3-2-1的顺序，依次间隔2s喷水，然后一起喷水。30s后停止。如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。
