空间关系图示意
1、公共活动空间：主要指家庭成员起居、团聚、会客、娱乐送客、接人就餐等，如起居客厅、餐厅、门厅等。
2、私密休息空间：主要指私人衣物槠藏、更衣整容、个人学习等，如主卧室（夫妻），单人卧室（次卧室），双人卧室，书房等。
3、辅助空间：主要指饮食、洗衣、洗浴，如厨房，卫生间，阳台。这些空间有专门的使用功能，有动静的区别，有居住行为的区别，有小环境的要求。处理好三个功能空间的关系使之使用合理，而有互不干扰非常重要。
门厅的设计主要考虑客厅与户外有一个过渡的空间，避免户门一开整个客厅一览无余的暴露在外人面前，缺少私密性。门厅的设计还要考虑设置挂衣，换鞋具有利于厅、室内洁净。
门厅与客厅，餐厅的关系处理得当，门厅空间把客厅与餐厅分隔又有机地联系起来，同时，门厅到休息区线路短，布局紧凑，从而使客厅成为完整的厅。
（二）保证合适的厅，室比例
由于使用功能的日趋专门化，客厅，餐厅等公共活动空间越来越受到用户重视。所以在设计中根据“三大一小”的设计原则——客厅，厨房，餐厅，卫生间面积要大，次要卧室面积要小。客厅是住户每天主要的生活空间，所以面积要大些。而卧室的功能主要是供睡眠使用，确也不需要太大的面积。
（三）厨房，卫生间的功能
厨房卫生间是居室中最重要的辅助空间，由于在其中活动的时间长，频繁，所以现在越来越受到关注。
厨房由于我们烹饪方式所产生的油烟大，气味浓，所以设计时厨房与餐厅最好用隔断隔开。另外，按计算量满足油烟道有效的抽气面积避免高层住宅用多层住宅油烟道。
卫生间设计把洗漱分离，并留有洗衣机位置。洗浴、便溺分开提高使用效率。
附件二：八城市抗震设防烈度、设计基本地震加速度和设计地震分组
八城市抗震设防烈度、设计基本地震加速度和设计地震分组情况详见表1。
表1 八城市抗震设防烈度、设计基本地震加速度和设计地震分组
|
城 市
|
设防
烈度
|
设计地
震分组
|
设计基本地震加速度
|
城 市
|
设防
烈度
|
设计地
震分组
|
设计基本地震过度值
|
|
乌鲁木齐市
|
8
|
第二组
|
0.20g
|
阿克苏市
|
8
|
第三组
|
0.20g
|
|
石河子
|
8
|
第三组
|
0.20g
|
伊宁市
|
7
|
第三组
|
0.15g
|
|
库尔勒
|
7
|
第二组
|
0.15g
|
和田市
|
7
|
第二组
|
0.1g
|
|
奎屯市
|
8
|
第三组
|
0.20g
|
克拉玛依市
|
7
|
第三组
|
0.1 g
|
附件三：八城市屋面最小保温层厚度及建筑场地地质情况简介
一、屋面最小保温(隔热)层厚度
八城市屋面最小保温(隔热)层厚度详见表3。
表3 屋面最小保温(隔热)层厚度
|
城市名称
|
乌鲁木齐市
|
奎屯市
|
伊宁市
|
阿克苏市
|
和田市
|
库尔勒
|
克拉玛依市
|
石河子
|
|
厚度(mm)
|
250
|
250
|
250
|
200
|
200
|
200
|
250
|
250
|
注：1 表中厚度是对炉渣、加气块而言。如采用珍珠岩或蛭石，厚度可减一半。
2 各种材料容重，可查《建筑设计荷载规范》(GB50009-2001)。炉渣为10kN/m3。
二、八城市建筑场地地质情况简介
建筑场地平缓，最大高差不超过0.2m，属简单场地。地下水位对确定基础深度无影响。地基承载力标准值
。
附件四：八城市自然条件主要参数
|
序号
|
内 容
|
乌鲁木齐市
|
奎屯市
|
伊宁市
|
阿克苏市
|
石河子市
|
和田市
|
库尔勒市
|
克拉玛依市
|
|
1
|
北纬
|
43°47’
|
43°47’
|
43°47’
|
43°47’
|
44°19’
|
37°08’
|
41°45’
|
45°36’
|
|
2
|
东径
|
43°47’
|
43°47’
|
43°47’
|
43°47’
|
86°03’
|
79°56’
|
86°08’
|
84°51’
|
|
3
|
海拔高度(m)
|
919.9
|
487.7
|
662.5
|
1103.8
|
442.9
|
1374.6
|
931.5
|
427
|
|
4
|
年平均温度(℃)
|
6.8
|
7.3
|
8.4
|
9.8
|
6.6
|
12.2
|
11.4
|
8
|
|
5
|
最热月平均温度(℃)
|
24.0
|
26.3
|
22.6
|
23.6
|
24.8
|
25.5
|
21.6
|
27.4
|
|
6
|
最冷月平均温度(℃)
|
-14.8
|
-16.6
|
-10.0
|
-9.1
|
-16.8
|
-5.6
|
-8.1
|
-16.7
|
|
7
|
极端最高温度(℃)
|
40.5
|
42.2
|
37.9
|
40.7
|
42.2
|
40.6
|
40
|
42.9
|
|
8
|
极端最低温度(℃)
|
-41.5
|
-37.5
|
-40.4
|
-27.6
|
-39.8
|
-21.6
|
-28.1
|
-35.6
|
|
9
|
冬季采暖室外计算温度(℃)
|
-22.0
|
-20.0
|
-20.0
|
-20.0
|
|
|
|
|
|
10
|
夏季通风室外计算温度(℃)
|
28.0
|
27.0
|
27.0
|
27.0
|
|
|
|
|
|
11
|
最大冻土深度(cm)
|
133.0
|
150.0
|
62.0
|
62.0
|
140.0
|
67
|
63
|
|
|
12
|
每年冻土期至来年解冻期
|
11.15-2.25
|
11.23-3.16
|
12.14-3.10
|
12.1-3.9
|
|
|
|
|
|
13
|
年平均总降雨量(mm)
|
215.1
|
158.4
|
257.5
|
62.0
|
199.1
|
33.4
|
50.1
|
105.3
|
|
14
|
昼夜最大降雨量(mm)
|
57.7
|
27.1
|
41.6
|
48.6
|
36.7
|
26.6
|
27.6
|
26.7
|
|
15
|
最热月平均相对湿度(%)
|
46.0
|
40.0
|
58.0
|
52.0
|
52
|
40
|
40
|
32
|
|
16
|
主要风向
|
西北
|
西南,南
|
偏东,偏西
|
偏北,西北
|
南
|
西南
|
东北、东北偏东
|
西北
|
|
17
|
最大风速(m/s)
|
30.0
|
36.7
|
33.5
|
32.2
|
28.3
|
23.7
|
33.5
|
35.8
|
|
18
|
最大积雪厚度(cm)
|
48.0
|
41.0
|
89.0
|
14.0
|
40.0
|
14
|
21
|
25
|
|
19
|
年平均积雪日数(天)
|
157
|
113.4
|
100.9
|
26.7
|
|
|
|
|
,
一、城市多层住宅设计任务书
（一）建筑设计
1、设计项目：某市莫小区住宅楼。
2、设计资料
（1）设计地点：乌鲁木齐市 、 奎屯市、 伊宁市、阿克苏市
石河子市、和田市、库尔勒市、和克拉玛依市 等。
（2）建筑用地范围见附件一，所在场地势平坦。
（3）新疆维吾尔自治区各市，县地震烈度见附件二。
（4）城市自然条件主要参数附件三。
3、设计要求：
（1）设计方案应适应由于人口、社会、经济、文化及科学技术等方面的发展而提出的对居住环境质量的要求，并尽可能地考虑今后的发展变化的需要。
（2）设计方案要考虑建筑、结构及设备方面的标准化。
（3）本住宅楼设计为五----六层三单元，带地下室，一梯二或三户，层高为2.8m，户型为三类，每户建筑面积为80 ---120m2 ，总建筑面积控制在3000 m2 以内。
（4）每户可设1或2个封闭阳台，每个阳台面积控制在8 m2以内的 ，厨房面积不宜小于3 m2。
（5）平面建筑参数，均以3M为扩大模数，开间参数类型不宜超过4个，进深参数不应超过3个。
（6）结构均采用砖混结构形式。
（7）抗震要求：以所选城市的设防烈度为标准。
（8）卫生设备：卫生间按照3间考虑，即大便器、洗盆或淋浴、脸盆。
4、设计内容及深度：
本设计应达到条件图，部分达到施工图的要求，建筑施工图手画完成。图幅选用2号图（可以加长）。按制图标准绘图。完成图纸内容如下：
（1）单元平面图（标准层） 1：50。
（2）组合体平面（一层） 1：100。
（3）剖面（楼梯位置） 1：100。
（4）正立面 1：100。
（5）做法说明（屋顶、天棚、楼地面、内墙面、外墙面、楼梯间、卫生间、厨房）门窗表。
5、主要设计参考资料
[1] 建筑设计资料图集 (1～8册)
[2] 中华人民共和国国家标准.总图制图标准(GB/T50l03-2001) ,中国计划出版社,2002年.
[3] 中华人民共和国国家标准.房屋建筑制图统—标准(GB/T5000l-2001),中国计划出版社,2002年.
[4] 中华人民共和国国家标准.建筑制图标准(GB/T50l04-2001)，中国计划出版社,2002年.
[5] 中华人民共和国国家标准.建筑设计防火规范(GBJ16-87) 2001年版,中国计划出版社,2001年.
[6] 硬聚氯乙烯塑料门窗图集(新J706)或(88Jl3-1).
[7] 铝合金门窗(合订本)JH(九).
[8] 民用木制门窗图集(新J756).
[9] 砌体结构构造祥图(新02G01-1).
[10] 现行建筑设计规范大全.
（二）建筑结构设计
1、根据建筑设计所提供的条件图（亦称工作图），对建筑设计进行抗震的一般规定检查。
2、在条件图上进行结构平面布置（具体工作在各层建筑平面图上进行）。
3、进行结构设计计算，要求手算完成；并手绘完成规定的所有结构施工图。
4、在结构计算的基础上，完成下列结构施工图：
（1）基础（结构）平面图及详图；
（2）标准层结构平面图；
（3）其它构建（梁、板、雨棚、挑梁等）的配筋详图；
（4）楼梯结构图（结构平面图、剖面图及节点配筋图）；
结构施工图要求达到施工图深度。画出一个现浇钢砼构件的钢筋脱离体（抽筋图）。结构施工图
均用手绘制。
5、编写结构设计计算书
根据结构计算的草稿，按顺序整理结构设计计算书一份，与前面的建筑设计说明装钉在一起作为资料存档。计算书均采用手算并手写完成，一律用A4 纸。
6、结构设计所用资料
[1] 吴德安主编.混凝土结构计算手册(第三版).中国建筑工业出版社,2003年.
[2] 建筑结构静力计算手册.
[3] 建筑结构构造手册.
[4] 建筑抗震设计手册.
[5] 现行建筑结构规范大全.
[6] 包福廷编著.井字梁结构静力计算手册.中国建筑工业出版社,1994年.
[7] 苑振芳主编.砌体结构设计手册(第三版).中国建筑工业出版社,2002年.
[8] 中华人民共和国国家标准.建筑结构制图标准(GB/T50105-200l).中国计划出版社,2002年.
[9] 中华人民共和国国家标准. 建筑地基基础设计规范(GB5007-2002).中国建筑工业出版社,2002年.
[10] 中华人民共和国国家标准.砌体结构设计规范(GB50003-2001).中国建筑工业出版社,2002年.
[11] 中华人民共和国国家标准.建筑抗震设计规范(GB50011-2010).中国建筑工业出版社,2010年.
[12] 中华人民共和国国家标准.建筑结构荷载规范(GB50009-2001).中国建筑工业出版社,2006年版.
[13] 中华人民共和国国家标准.混凝土结构设计规范(GB50010-2002).中国建筑工业出版社,2002年.
[14] 02系列结构标准设计图集(新02G01-新02G09).
[15] 刘立新主编.砌体结构. (第三版)，武汉工业大学出版社,2007年.
[16] 吴培明主编.混凝土结构(上册、第二版),武汉工业大学出版社,2003年.
[17] 彭少民主编.混凝土结构(下册、第二版) ,武汉工业大学出版社,2003年.
[18] 高层建筑结构.
[19] 土力学及地基基础.
[20] 建筑抗震设计.
[21] 结构力学.
（三）结构设计
1、结构体系设计应满足安全性、耐久性、经济性和施工简便的规定与要求。
2、应采用新型结构体系。推广大开间结构体系。鼓励采用框架轻板轻墙技术。
3、应使用新型墙体材料，限制使用或不用实心粘土砖。采暖地区应采用新型节能墙体，达国家标准规定的节能50％要求，炎热地区应增加隔热，保温墙体构造，以改善热环境。
二、功能设计要求

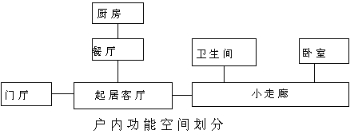

（一）户内功能空间的划分
住宅的使用功能和宾馆、招待所、写字楼等功能来说虽然很简单但确实不能随意混浠的，一般把户内的空间归纳为：公共活动空间（第一空间）、私密休息空间（第二空间）和辅助空间（第三空间）
|
第三空间
厨房，卫生间，阳台
|
|
|
|
|
第一空间
门厅，客厅，餐厅
|
|
第二空间
主卧室，卧室
|
|
|
