学生姓名

XXX

学号

XXXXX

所在分院

机械与电子信息工程

所学专业

XXXXX

所在班级

XXX

E-mail

XXXXX@qq.com

联系电话

XXXXXX

毕业设计题目

 支撑座零件图的绘制

毕业设计类型

图样绘制

指导教师姓名

职称

工作单位及所从事专业

联系方式

中级

湖南电子科技职院机电分院 机电教研室 教师

一、毕业设计基础目标

本课题是在计算机辅助设计的背景下利用AutoCAD软件绘制工程图样，主要是培养学生的绘图技巧、识图、绘图能力，掌握图样样板文件制作；掌握图样布局、图样表达方法、尺寸标注、公差标注、粗糙度标注、技术要求书写等符合国家标准的图样绘制。

二、基本任务

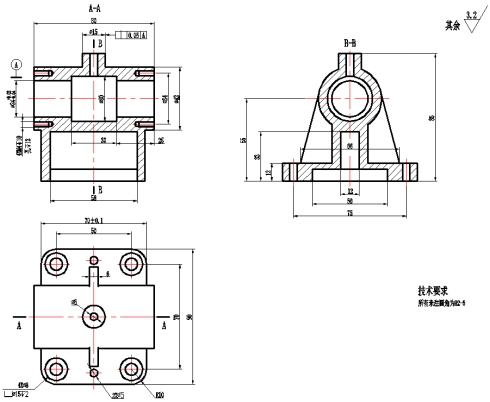

1、设计题目：支撑座零件图的绘制 （见附件：支撑座）

2、毕业设计基本任务：

1) 根据零件图及任务书拟定方案；

2) 图样分析并按新国家标准规范完善图样；

3) 图样样板文件制作；

4) 图样的绘制；

5) 撰写毕业设计说明书；

6) 完成毕业设计成果报告书。

要求在规定时间内完成毕业设计。毕业设计说明书不少于5000字以上，设计说明书应阐述整个设计内容，要突出重点和特色，图文并茂，文字通畅，内容完整，且必须是电子文档，内容，排版格式等应严格按照《附件1：湖南电子科技职业学院毕业设计规范》编写、打印、装订所有相关资料并按上传要求上传至世界大学城空间。

三、工作内容及时间安排

第1周：明确设计内容,查阅相关资料,拟定方案。

第2周：完成图形样板文件制作。

第3周-第4周：完成零件图绘制

第5周-第6:周完成毕业设计说明书的编写及成果报告书。

第7周：按照学院规范进行所有设计资料的修改、完善，并完成格式转换和上传；

第8周：毕业设计答辩。

四、成果表现形式

    支撑座零件图图纸1张

五、答辩需要提供的材料

   学生参加毕业设计答辩应向答辩委员会提交以下材料：

   1、毕业设计说明书（含附件2：毕业设计真实性承诺及指导教师声明）；

2、附件3：毕业设计课题申报审核表；

3、附件5：毕业设计任务书；

4、附件6：毕业设计方案；

5、附件7：毕业设计指导教师评阅表；

6、附件9：毕业设计指导教师指导记录；

7、附件10：毕业设计成果报告书；

8、毕业设计答辩PPT。

六、主要参考文献

1、金大鹰，机械制图（机械类专业）第4版，机械工业出版社，2015.01；

2、朱辉，单鸿波，曹桄，画法几何及工程制图第7版，上海科学技术出版社，2013.02

3、计算机辅助设计AutoCAD2012中文版基础教程，西安交通大学出版社，2015.07

4、廖希亮，张敏，计算机绘图，清华大学出版社，2011，3

5、耿国强，AutoCAD 2010中文版从入门与提高，化工工业出版社，2010.01

6、戎马工作室，AutoCAD 2007中文版辅助设计自学导航，机械工业出版社，2007.07

7、徐茂功，公差配合与技术测量（第2版），机械工业出版社，2014.06

8、熊永康，公差配合与技术测量，华中科技大学出版社，2013.02

9、黄云清，公差配合与测量技术(第2版)，机械工业出版社，2012.01

10、李学京，机械制图和技术制图国家标准学用指南，中国标准出版社，2013.06

教研室审批意见

同 意

专业教研室主任签名：

（盖章）

分院意见

同 意

负责人签名：

（盖章）
