font face="宋体">月至2月设计洪峰流量可以确定，因此，求得大坝加固施工期设计最高库水位。
水库施工期水位详见表4.2.16。
表4.2.16 水库施工期水位成果表
|
名称
|
起调水位（m）
|
涵管施工期最高水位（m）
|
大坝施工期最高水位（m）
|
|
**水库
|
32.97
|
33.4
|
33.26
|
4.3大坝坝顶高程复核
水库加固后参数见表4.3.1。
表4.3.1 水库加固后参数表
|
名称
|
**水库
|
|
校核水位（2%）
|
36.38
|
|
设计水位（10%）
|
36.24
|
|
风区长度（m）
|
234
|
|
计算风向与坝轴线法线夹角（°）
|
31
|
根据《碾压式土石坝设计规范》（SL274-2001）的规定，坝顶在水库静水位以上的超高按下式确定：
Y=R+e+A
式中：y——坝顶超高，m；
R——最大波浪在坝坡上的爬高，m；
e——最大风壅水面高度，m；
A——安全加高，m。大坝为V级建筑物，正常运用情况取0.5m，非常运用情况取0.3m。
坝顶高程等于水库静水位与坝顶超高之和，按以下情况取最大值：
a、 设计洪水位加正常运用情况的坝顶超高；
b、 校核洪水位加非常运用情况的坝顶超高。
波浪平均波高和平均波周期采用莆田实验站公式
Tm=4.438hm0.5
式中：
hm—平均波高，m；
Tm—平均波周期，s；
W—计算风速，m/s，取W=17.2m/s（校核）、25.8m/s（设计）
D—风区长度，m，；
Hm——水域平均水深，m；
g——重力加速度，取9.81m/s2.
平均波长公式：
风壅水面高度采用公式：
式中：
e——计算点处的风壅水面高，m；
D——风区长度，m；
K——结合摩阻系数，取3.6×10-6；
β——计算风向与坝轴线法线夹角，（°）。
平均波高在单坡上的平均波浪爬高公式：
式中：
Rm——平均波浪爬高，m；
K△——斜坡的糙率渗透性系数，查表A.1.12-1取值K△=0.9；
Kw——经验系数，查表A.1.12-2取值。
计算成果详见表4.3.2-4.3.6。
表4.3.2 **水库坝顶高程计算成果表
|
|
设计洪水位
(p=10%)
|
校核洪水位
（P=2%）
|
备注
|
|
库水位(m)
|
|
|
|
|
爬高R (m)
|
|
|
|
|
壅水高e(m)
|
|
|
|
|
安全加高A(m)
|
|
|
|
|
超高V=R+e+A(m)
|
|
|
|
|
计算坝顶高程(m)
|
|
|
|
|
现状坝顶高程(m)
|
|
|
|
, 表4.2.1 **水库水位~库容关系表
|
水位（m）
|
库容（104m3）
|
|
32
|
0.00
|
|
32.5
|
0.02
|
|
33
|
0.07
|
|
33.5
|
0.29
|
|
34
|
0.93
|
|
34.5
|
2.15
|
|
35
|
3.97
|
|
35.5
|
6.19
|
|
36
|
8.62
|
|
36.5
|
11.31
|
|
37
|
14.33
|
由于调洪高程以上为本次量算成果，其精度相对较高，水库调洪计算所运用的库容完全处本次复核后的Z~V范围之内，本次水库调洪演算采用上述数据。
（3）泄流曲线
水库现有的主要泄洪设施是大坝左或右侧的溢洪道，溢洪道无闸门控制，为开敞式溢洪道。根据《溢洪道设计规范》（SL253-2000），溢洪道泄流能力采用以下宽顶堰泄流能力公式计算：
Q=mεB H03/2
式中：
Q——流量，m3/s；
B——总净宽，m；
H0——计入流速水头的堰上总水头，m；
m——流量系数；
ε——闸墩收缩系数。
根据能量守恒原理，即可求得相应的库水位~溢洪道泄量之间的关系。库水位与溢洪道泄流量关系计算结果见表4.2.6-4.2.10。

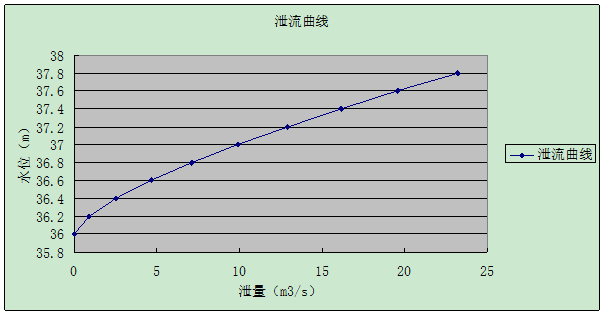

表4.2.6 **水库溢洪道水位~泄流量关系曲线表（6m净宽）
|
库水位（m）
|
36.00
|
36.20
|
36.40
|
36.60
|
36.80
|
37.00
|
37.20
|
37.40
|
|
泄量（m3/s）
|
0
|
0.91
|
2.55
|
4.66
|
7.12
|
9.89
|
12.91
|
16.15
|
4.2.2水库洪水调度方式
水库的泄洪设施主要为开敞式溢洪道，溢洪道无闸门控制，故其洪水的调度方式比较简单。洪水进入水库后，当库水位低于正常蓄水位时，溢洪道无泄流能力，库水位上涨；当库水位涨至正常蓄水位（即溢洪道堰顶高程）以上时，溢洪道即开始按泄流能力泄洪；当入库流量与泄流能力相等时，库水位最高；当入库流量小于泄流能力时，溢洪道仍按泄流能力泄洪，库水位下降，直至库水位降到正常蓄水位（即溢洪道堰顶高程）为止。
4.2.3洪水调节成果
水库的坝址设计洪水过程、高程~容积关系线、溢洪道泄流曲线等基本资料，依照洪水调度方式，利用水量平衡公式，采用试算法对各频率设计洪水进行洪水调节计算。具体见表4.2.11-表4.2.15。
表4.2.11 **水库洪水调节计算成果表
|
项目
|
单位
|
P=2%
|
P=10%
|
|
正常蓄水位
|
黄海(m)
|
36.00
|
36.00
|
|
相应库容
|
104m3
|
8.62
|
8.62
|
|
最高调洪水位
|
黄海(m)
|
36.38
|
36.24
|
|
相应库容
|
104m3
|
10.66
|
9.91
|
|
最大泄量
|
m3/s
|
2.37
|
1.22
|
|
坝址洪峰流量
|
m3/s
|
4.56
|
2.54
|
4.2.4施工期设计最高库水位
水库除险加固设计对大坝灌溉涵管的处理措施采用原址重建。由于施工期为10月至次年2月，洪水采用10月~12月和次年1月~次年2月洪水较大值。
根据SL303-2004《水利水电工程施工组织设计规范》规定，水库除险加固设计的施工洪水标准取3年一遇（P=33.33%）。
4.2.4.1起调库水位的分析确定
水库除险加固施工前需依靠原灌溉涵管放水除低施工前库水位，由于水库坝址上游河道不会断流，枯水期也有适量来水，库水位降低有一定的限制。施工期间分别利用φ300混凝土管（增设的导流管）和新灌溉涵管进行施工导流，洪水来临之前，灌溉涵管中有一定的底水，施工期设计最高库水位与灌溉涵管中的底水有关，因此，该方案需进行起调库水位的分析确定。新涵管施工完成后，可利用新涵管进行施工导流，以降低大坝加固施工期水位，该方案也需进行起调库水位的分析确定。
为了保证施工前或在施工期间洪水来临之前一般的径流量能从导流管中流出，应确定适当的库水位作为起调库水位。经分析计算，灌溉涵管原址重建施工方案起调水位采用导流管中心高程的施工期设计最高库水位只比起调库水位采用导流管顶部高程的施工期设计最高水位低0.15m。从施工期安全考虑，涵管重建方案起调水位采用导流管的顶高程。
4.2.4.2施工期最高库水位的分析确定
a、灌溉涵管施工期设计最高库水位
涵管重建施工期为10月至12月，施工期可利用导流管进行施工导流，施工期设计最高库水位由施工期设计洪水经洪水调节计算后确定。根据方案所采用的起调水位、水库高程~容积关系线、导流管的库水位~泄流量关系曲线等基本资料以及由“水文比拟法” 推求得到的水库坝址施工期3年一遇设计洪水过程线，利用水量平衡公式，采用试算法对施工进段3年一遇设计洪水进行洪水调节计算，求得灌溉涵管施工期最高库水位。
b、大坝加固期施工期设计最高库水位
大坝加固期施工期为12月至2月，施工期可利用新涵管进行施工导流。根据方案所采用的起调水位、新涵管的库水位~泄流量关系曲线等，利用水量平衡公式，采用试算法对施工进段3年一遇设计洪水进行洪水调节计算，以确定施工期设计最高库水位。由于施工期10月至12月和1<
