毕业设计设计任务书

（建筑结构设计）

根据教学大纲和教学计划的要求，结合本届同学的具体情况（部分来自设计单位）并征求多数同学的意见，最后确定选择XX市xxx中学xx班教学楼工程和中型商场作为本届毕业设计课题。

（一） 设计课题的基本条件

1、 建筑场地：

(1)、教学楼:建筑位于XX市XX路南側xxx新建的居住规划区内，占地15000M²，其中东西长150M，南北宽100M，距离城市主干道洞山西路的中心为50M。建筑用地面积控制在总占地面积的25%左右，运动场地建议设300M环形跑道的田径场一个及篮、排球场若干个，其它作为绿化和道路用地，每个同学可根据不同情况安排总平面的布置。

(2)、中型商场:场地见设计任务书附图。建筑用地面积控制在总占地面积的30%左右,考虑室外停车场。

2、 建筑面积及规模：

(1)、教学楼建筑面积:3000~4000M²（不包括教工生活用房）、建议主教学楼的层数按三~四层考虑。结构安全等级：二级，设计基准期：50年。

(2)、 中型商场建筑面积: 3500~4000M²,建议层数按三~四层考虑。结构安全等级：二级，设计基准期：50年。

3、 主要房间设置参考

(1)、教学用房：

普通教室、音乐教室、多功能教室、电教室、实验室、师生阅览室、科技活动室等。办公用房：党政办公室、教工办公室、社团广播室等。辅助用房：男女厕所、维修储藏室、实验设备室、传达室等。

(2)、中型商场:

营业部分（面积控制在总面积的45%以上。）经营范围包括日用百货、办公用品、体育用品、服装鞋帽、家用电器、自选商场等。（各类经营面积自定，亦可分层布置。）

仓储部分（面积控制在总面积的30%以内。）仓储部分应根据商场规模的大小、经营需要而设置供商品短期周转的储存库房（总库房、分部库房、散仓）和与商品出入库、销售、加工和管理等用房。（各类库房面积自定。）

.    辅助部分（面积控制在总面积的25%以内。）a、每层应设顾客休息场所、厕所、电话间、办公用房（分层经理室、财会室、员工休息室、厂家办事处、）、

临时储藏空间。b、设备用房（消防控制室、监控室、空调机房等）c、根据

情况考虑儿童活动空间。d、设商场董事长室、总经理室、文秘室、总财会室、

会议室、采购室、资料室等。

（二）、设计课题的基本要：

1、应根据课题的特点和要求，合理安排场地，创造优美的环境。尽量做到到平面部局合理，通风采光良好，立面造型新颖多样，真正设计出即具有时代特点有具有民族风格和地方特色的优秀作品。

2、作图要认真，结构计算数据要准确。

3、要求每人独立完成所选课题的主要建筑、结构施工图设计和相应的结构计算。

（三）、设计的原始资料：

1、XX地区的年降雨量为900mm,年最高温度为41度，

2、基础设计均不考虑地基土的变形验算，地基持力层均按亚粘土考虑，其

允许地耐力为200KN/M²。

3、XX地区的主导风向为东南风，其基本风压值均按0.3KN/ M²考虑，基本雪压按0.35KN/ M²考虑，^，最大冻土深度为500MM。

4、室内外标高差按450MM考虑，其中室外标高相当于马路中心相对标高。

5、抗震设防要求：7度设防。

（四）、进行方式：

按假题真做独立进行，每个同学按指导老师审定的设计方案，独立完成毕业设计规定必做的内容。

（五）、设计进度与时间安排

本次毕业设计的总时间为13周，从第3周到第16周，具体进度安排如下：

1、实习调研1周。2、初步设计2周。3、建筑施工图2周。4、结构计算3周。

5、结构施工图2周。6、设计汇总、评阅1周。

二、各阶段设计的主要内容与深度要求：

（一）、实习调研：

主要内容：动员、下达设计任务、调查研究、查找资料和总平面的布置。总平面布置图比例为1：500。

（二）、初步设计：

主要内容：方案设计，要求每个同学根据课题要求，至少提供两个初步设计方案。可作单线条的平面、立面、剖面，另外要附有主要技术指标。

比例：平、立、剖面图按1：200——1：100。

（三）、建筑施工图：

主要内容：底层平面图、楼层平面图、屋顶平面图、不少于三个立面图、剖面图和楼梯建筑图必作。要求按建筑施工图的标准和制图规范的规定，写仿宋字，画铅笔图，每人不得少于A1图幅五张，另视学生程度不同可适当增加绘图量。有条件的同学，也可用计算机绘图。这些均由指导老师具体确定。比例：平、立、侧面图按1：

100，剖面和楼梯建筑图1：50，详图按1：50~1：10。

（四）、结构计算：

主要内容：结构计算书应包括结构选型、设计依据并列出结构设计步骤及主要计算过程，以及全部计算结果，要求计算准确，并附相应计算简图，其中必做的主要内容有：

1、典型计算单元框架的内力分析及配筋计算（取一榀）或砖混结构承重横墙的计算和纵墙承重的局部验算。

2、典型计算单元基础设计及计算3、现浇楼板和楼梯配筋计算。

4、其它构件（由指导教师视情况而定）。

（五）、结构施工图：

主要内容：基础平面图及基础详图（部分）、楼层结构布置图、屋面结构布置图、框架和现浇板配筋图及楼梯配筋图必作。要求按结构施工图和制图规范的规定，写仿宋字，画铅笔图，每人不得少于A1图幅四张，另视学生程度不同可适当增加绘图量。有条件的同学，也可用计算机绘图。这些均由指导老师具体确定。  比例：平面图按1：100——1：50，配筋详图及构件剖面图按1：50——1：10。

三、设计审核、答辩及成绩评定：

（一）、设计审核：

首先由同学之间相互审查，然后由指导老师逐个审查，最后再汇总综合评定。

（二）、答辩：

关于答辩的机构组成、进行方式、基本程序、具体要求及详细安排待定。

毕业设计指导老师：

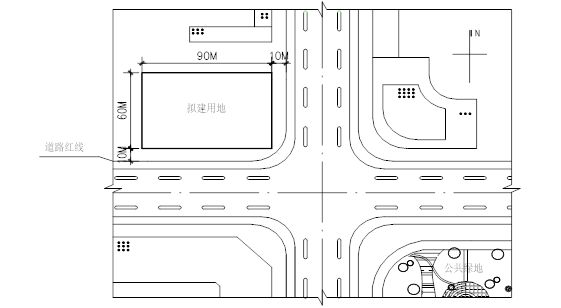

教学楼设计地形图：

学员也可自选资料进行结构设计。

邮箱：314694896@qq.com.。电话：13956488678。姚老师
